Проекційний екстендер

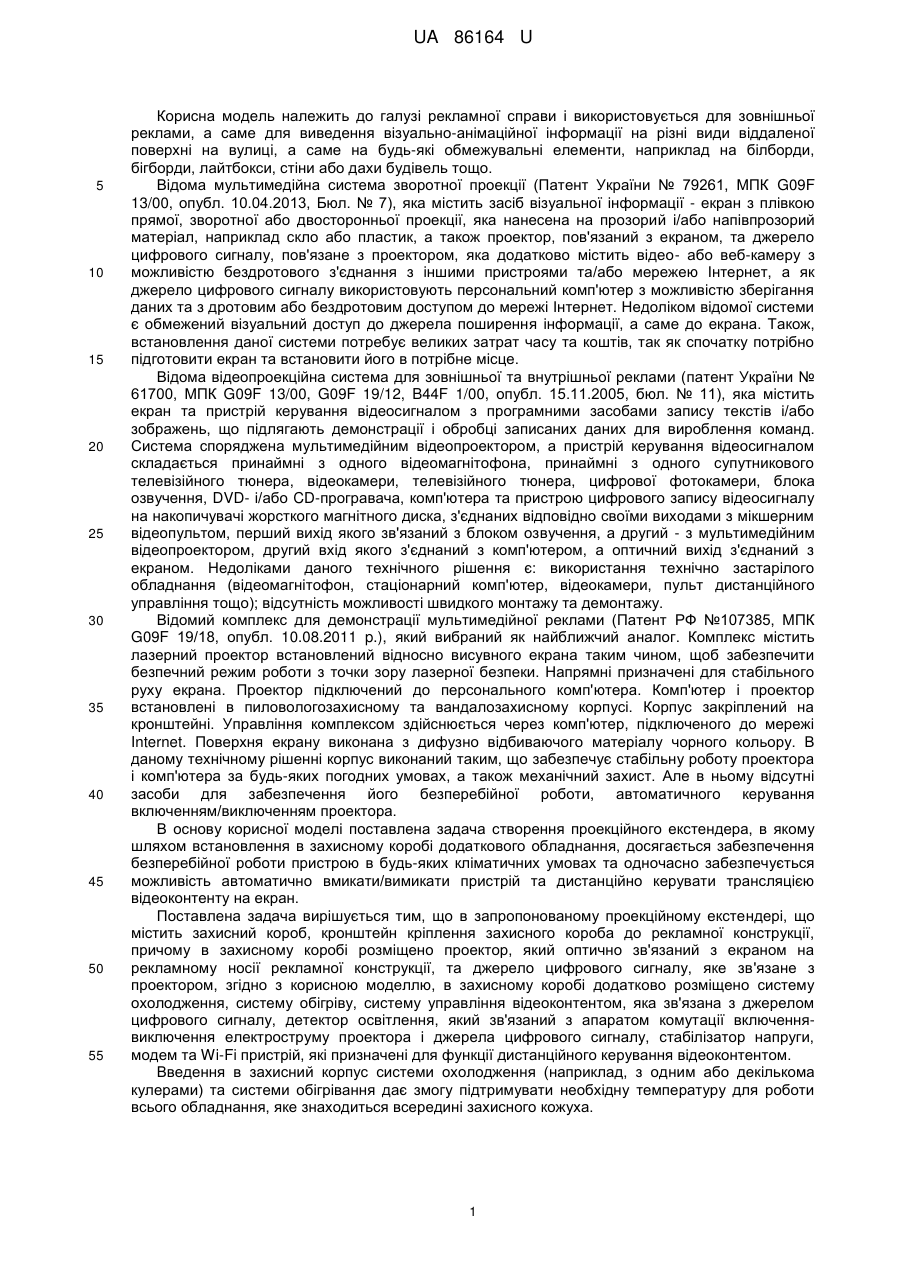

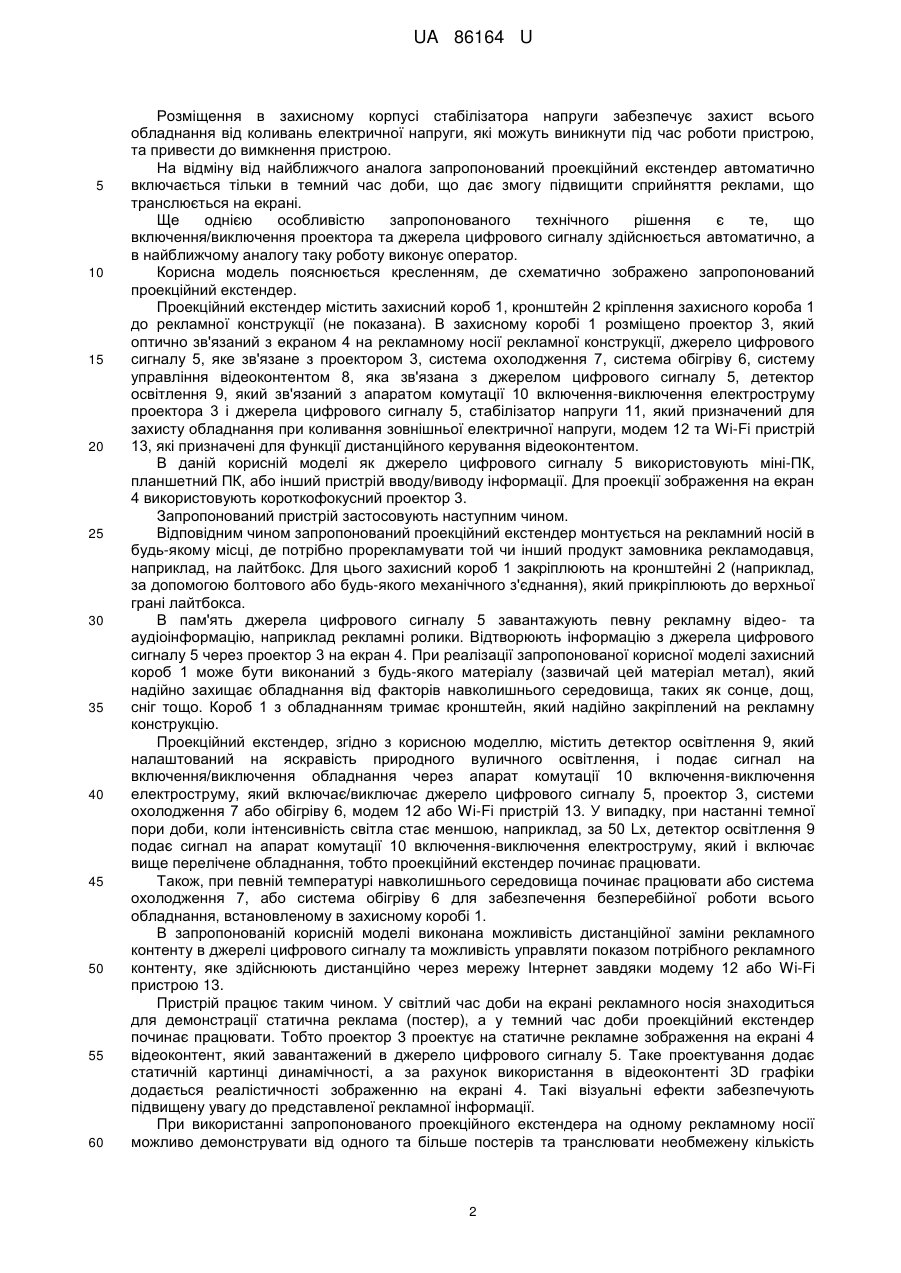

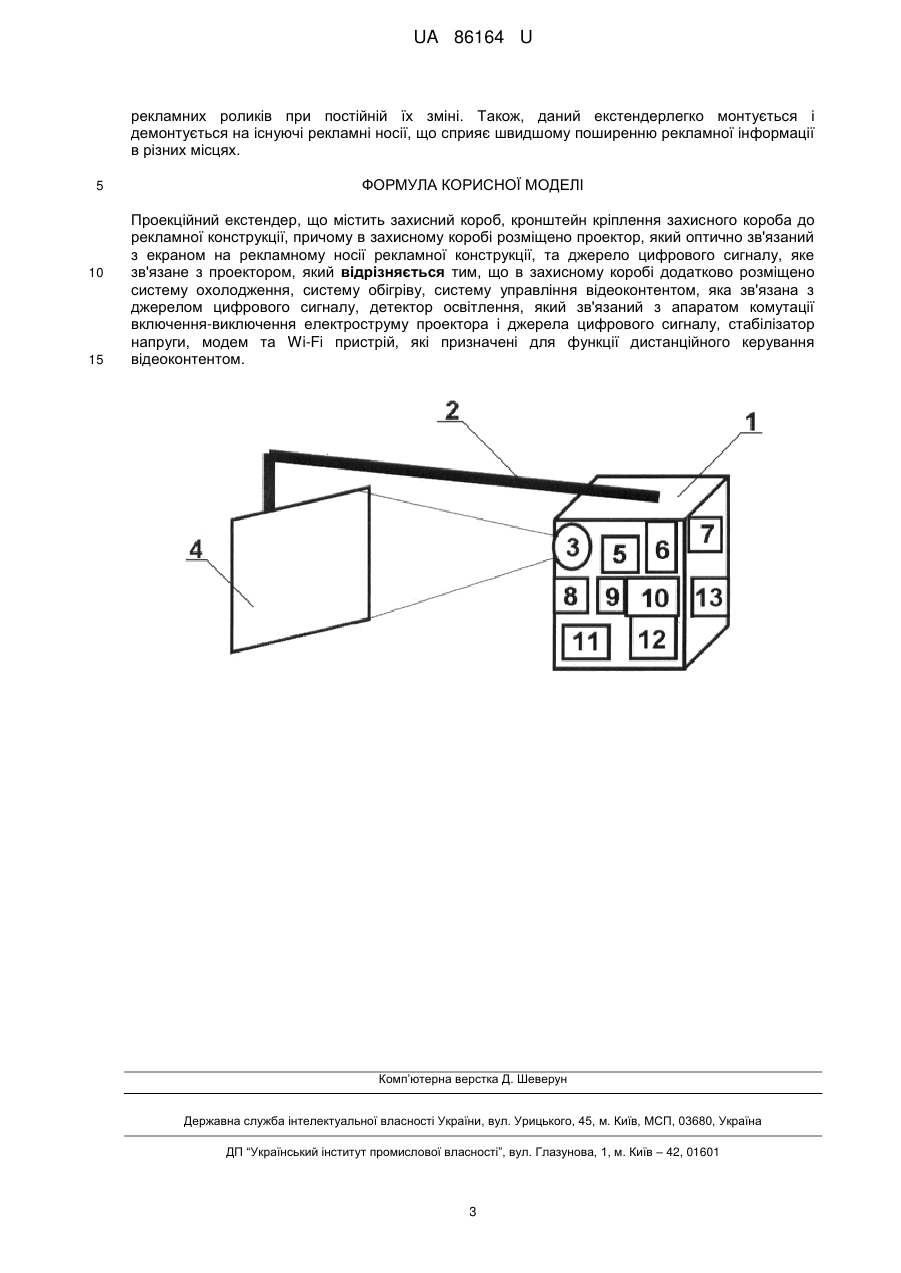

Реферат: UA 86164 U UA 86164 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі рекламної справи і використовується для зовнішньої реклами, а саме для виведення візуально-анімаційної інформації на різні види віддаленої поверхні на вулиці, а саме на будь-які обмежувальні елементи, наприклад на білборди, бігборди, лайтбокси, стіни або дахи будівель тощо. Відома мультимедійна система зворотної проекції (Патент України № 79261, МПК G09F 13/00, опубл. 10.04.2013, Бюл. № 7), яка містить засіб візуальної інформації - екран з плівкою прямої, зворотної або двосторонньої проекції, яка нанесена на прозорий і/або напівпрозорий матеріал, наприклад скло або пластик, а також проектор, пов'язаний з екраном, та джерело цифрового сигналу, пов'язане з проектором, яка додатково містить відео- або веб-камеру з можливістю бездротового з'єднання з іншими пристроями та/або мережею Інтернет, а як джерело цифрового сигналу використовують персональний комп'ютер з можливістю зберігання даних та з дротовим або бездротовим доступом до мережі Інтернет. Недоліком відомої системи є обмежений візуальний доступ до джерела поширення інформації, а саме до екрана. Також, встановлення даної системи потребує великих затрат часу та коштів, так як спочатку потрібно підготовити екран та встановити його в потрібне місце. Відома відеопроекційна система для зовнішньої та внутрішньої реклами (патент України № 61700, МПК G09F 13/00, G09F 19/12, B44F 1/00, опубл. 15.11.2005, бюл. № 11), яка містить екран та пристрій керування відеосигналом з програмними засобами запису текстів і/або зображень, що підлягають демонстрації і обробці записаних даних для вироблення команд. Система споряджена мультимедійним відеопроектором, а пристрій керування відеосигналом складається принаймні з одного відеомагнітофона, принаймні з одного супутникового телевізійного тюнера, відеокамери, телевізійного тюнера, цифрової фотокамери, блока озвучення, DVD- і/або CD-програвача, комп'ютера та пристрою цифрового запису відеосигналу на накопичувачі жорсткого магнітного диска, з'єднаних відповідно своїми виходами з мікшерним відеопультом, перший вихід якого зв'язаний з блоком озвучення, а другий - з мультимедійним відеопроектором, другий вхід якого з'єднаний з комп'ютером, а оптичний вихід з'єднаний з екраном. Недоліками даного технічного рішення є: використання технічно застарілого обладнання (відеомагнітофон, стаціонарний комп'ютер, відеокамери, пульт дистанційного управління тощо); відсутність можливості швидкого монтажу та демонтажу. Відомий комплекс для демонстрації мультимедійної реклами (Патент РФ №107385, МПК G09F 19/18, опубл. 10.08.2011 p.), який вибраний як найближчий аналог. Комплекс містить лазерний проектор встановлений відносно висувного екрана таким чином, щоб забезпечити безпечний режим роботи з точки зору лазерної безпеки. Напрямні призначені для стабільного руху екрана. Проектор підключений до персонального комп'ютера. Комп'ютер і проектор встановлені в пиловологозахисному та вандалозахисному корпусі. Корпус закріплений на кронштейні. Управління комплексом здійснюється через комп'ютер, підключеного до мережі Internet. Поверхня екрану виконана з дифузно відбиваючого матеріалу чорного кольору. В даному технічному рішенні корпус виконаний таким, що забезпечує стабільну роботу проектора і комп'ютера за будь-яких погодних умовах, а також механічний захист. Але в ньому відсутні засоби для забезпечення його безперебійної роботи, автоматичного керування включенням/виключенням проектора. В основу корисної моделі поставлена задача створення проекційного екстендера, в якому шляхом встановлення в захисному коробі додаткового обладнання, досягається забезпечення безперебійної роботи пристрою в будь-яких кліматичних умовах та одночасно забезпечується можливість автоматично вмикати/вимикати пристрій та дистанційно керувати трансляцією відеоконтенту на екран. Поставлена задача вирішується тим, що в запропонованому проекційному екстендері, що містить захисний короб, кронштейн кріплення захисного короба до рекламної конструкції, причому в захисному коробі розміщено проектор, який оптично зв'язаний з екраном на рекламному носії рекламної конструкції, та джерело цифрового сигналу, яке зв'язане з проектором, згідно з корисною моделлю, в захисному коробі додатково розміщено систему охолодження, систему обігріву, систему управління відеоконтентом, яка зв'язана з джерелом цифрового сигналу, детектор освітлення, який зв'язаний з апаратом комутації включеннявиключення електроструму проектора і джерела цифрового сигналу, стабілізатор напруги, модем та Wi-Fi пристрій, які призначені для функції дистанційного керування відеоконтентом. Введення в захисний корпус системи охолодження (наприклад, з одним або декількома кулерами) та системи обігрівання дає змогу підтримувати необхідну температуру для роботи всього обладнання, яке знаходиться всередині захисного кожуха. 1 UA 86164 U 5 10 15 20 25 30 35 40 45 50 55 60 Розміщення в захисному корпусі стабілізатора напруги забезпечує захист всього обладнання від коливань електричної напруги, які можуть виникнути під час роботи пристрою, та привести до вимкнення пристрою. На відміну від найближчого аналога запропонований проекційний екстендер автоматично включається тільки в темний час доби, що дає змогу підвищити сприйняття реклами, що транслюється на екрані. Ще однією особливістю запропонованого технічного рішення є те, що включення/виключення проектора та джерела цифрового сигналу здійснюється автоматично, а в найближчому аналогу таку роботу виконує оператор. Корисна модель пояснюється кресленням, де схематично зображено запропонований проекційний екстендер. Проекційний екстендер містить захисний короб 1, кронштейн 2 кріплення захисного короба 1 до рекламної конструкції (не показана). В захисному коробі 1 розміщено проектор 3, який оптично зв'язаний з екраном 4 на рекламному носії рекламної конструкції, джерело цифрового сигналу 5, яке зв'язане з проектором 3, система охолодження 7, система обігріву 6, систему управління відеоконтентом 8, яка зв'язана з джерелом цифрового сигналу 5, детектор освітлення 9, який зв'язаний з апаратом комутації 10 включення-виключення електроструму проектора 3 і джерела цифрового сигналу 5, стабілізатор напруги 11, який призначений для захисту обладнання при коливання зовнішньої електричної напруги, модем 12 та Wi-Fi пристрій 13, які призначені для функції дистанційного керування відеоконтентом. В даній корисній моделі як джерело цифрового сигналу 5 використовують міні-ПК, планшетний ПК, або інший пристрій вводу/виводу інформації. Для проекції зображення на екран 4 використовують короткофокусний проектор 3. Запропонований пристрій застосовують наступним чином. Відповідним чином запропонований проекційний екстендер монтується на рекламний носій в будь-якому місці, де потрібно прорекламувати той чи інший продукт замовника рекламодавця, наприклад, на лайтбокс. Для цього захисний короб 1 закріплюють на кронштейні 2 (наприклад, за допомогою болтового або будь-якого механічного з'єднання), який прикріплюють до верхньої грані лайтбокса. В пам'ять джерела цифрового сигналу 5 завантажують певну рекламну відео- та аудіоінформацію, наприклад рекламні ролики. Відтворюють інформацію з джерела цифрового сигналу 5 через проектор 3 на екран 4. При реалізації запропонованої корисної моделі захисний короб 1 може бути виконаний з будь-якого матеріалу (зазвичай цей матеріал метал), який надійно захищає обладнання від факторів навколишнього середовища, таких як сонце, дощ, сніг тощо. Короб 1 з обладнанням тримає кронштейн, який надійно закріплений на рекламну конструкцію. Проекційний екстендер, згідно з корисною моделлю, містить детектор освітлення 9, який налаштований на яскравість природного вуличного освітлення, і подає сигнал на включення/виключення обладнання через апарат комутації 10 включення-виключення електроструму, який включає/виключає джерело цифрового сигналу 5, проектор 3, системи охолодження 7 або обігріву 6, модем 12 або Wi-Fi пристрій 13. У випадку, при настанні темної пори доби, коли інтенсивність світла стає меншою, наприклад, за 50 Lx, детектор освітлення 9 подає сигнал на апарат комутації 10 включення-виключення електроструму, який і включає вище перелічене обладнання, тобто проекційний екстендер починає працювати. Також, при певній температурі навколишнього середовища починає працювати або система охолодження 7, або система обігріву 6 для забезпечення безперебійної роботи всього обладнання, встановленому в захисному коробі 1. В запропонованій корисній моделі виконана можливість дистанційної заміни рекламного контенту в джерелі цифрового сигналу та можливість управляти показом потрібного рекламного контенту, яке здійснюють дистанційно через мережу Інтернет завдяки модему 12 або Wi-Fi пристрою 13. Пристрій працює таким чином. У світлий час доби на екрані рекламного носія знаходиться для демонстрації статична реклама (постер), а у темний час доби проекційний екстендер починає працювати. Тобто проектор 3 проектує на статичне рекламне зображення на екрані 4 відеоконтент, який завантажений в джерело цифрового сигналу 5. Таке проектування додає статичній картинці динамічності, а за рахунок використання в відеоконтенті 3D графіки додається реалістичності зображенню на екрані 4. Такі візуальні ефекти забезпечують підвищену увагу до представленої рекламної інформації. При використанні запропонованого проекційного екстендера на одному рекламному носії можливо демонструвати від одного та більше постерів та транслювати необмежену кількість 2 UA 86164 U рекламних роликів при постійній їх зміні. Також, даний екстендерлегко монтується і демонтується на існуючі рекламні носії, що сприяє швидшому поширенню рекламної інформації в різних місцях. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Проекційний екстендер, що містить захисний короб, кронштейн кріплення захисного короба до рекламної конструкції, причому в захисному коробі розміщено проектор, який оптично зв'язаний з екраном на рекламному носії рекламної конструкції, та джерело цифрового сигналу, яке зв'язане з проектором, який відрізняється тим, що в захисному коробі додатково розміщено систему охолодження, систему обігріву, систему управління відеоконтентом, яка зв'язана з джерелом цифрового сигналу, детектор освітлення, який зв'язаний з апаратом комутації включення-виключення електроструму проектора і джерела цифрового сигналу, стабілізатор напруги, модем та Wi-Fi пристрій, які призначені для функції дистанційного керування відеоконтентом. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
