Мобільний проекційний промоутер

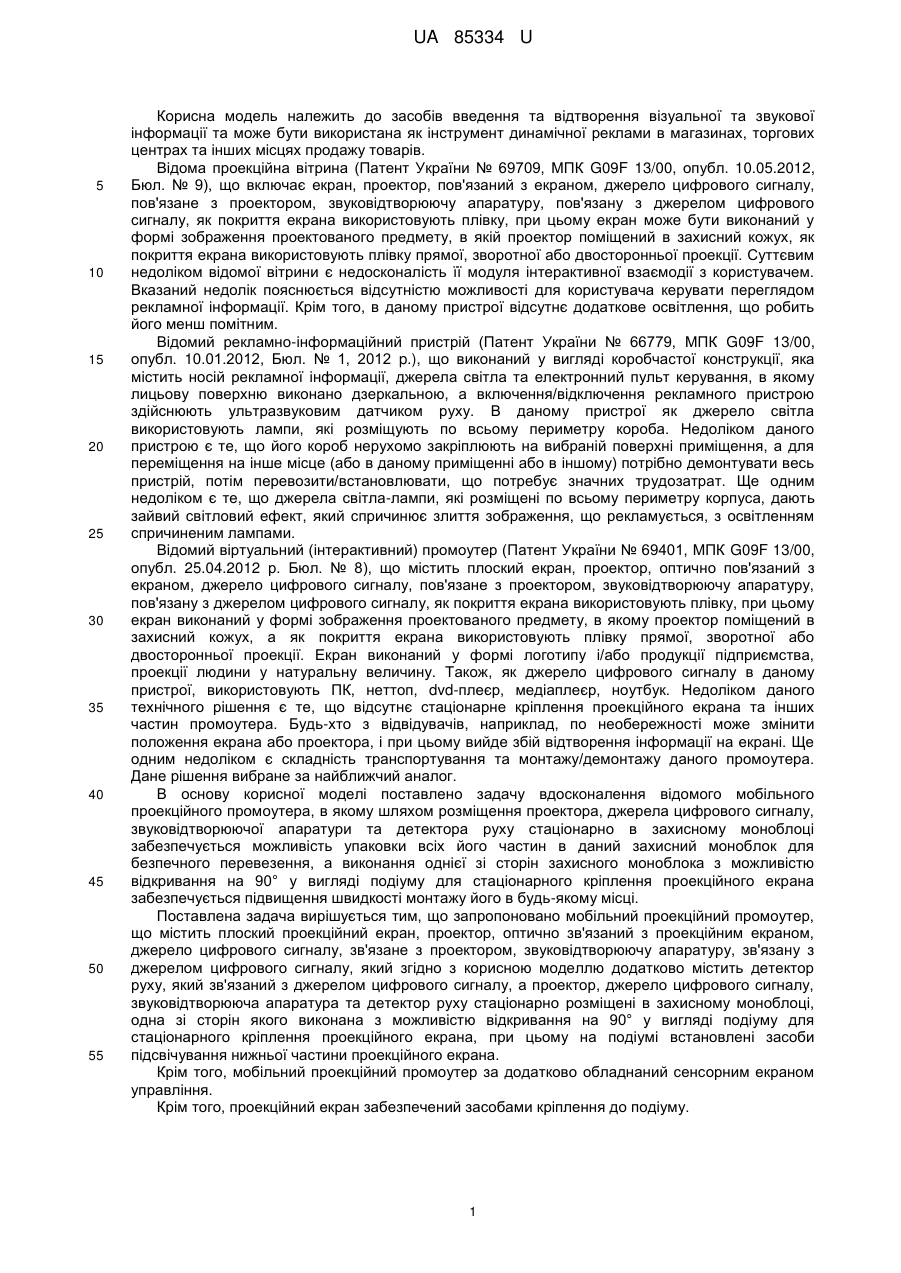

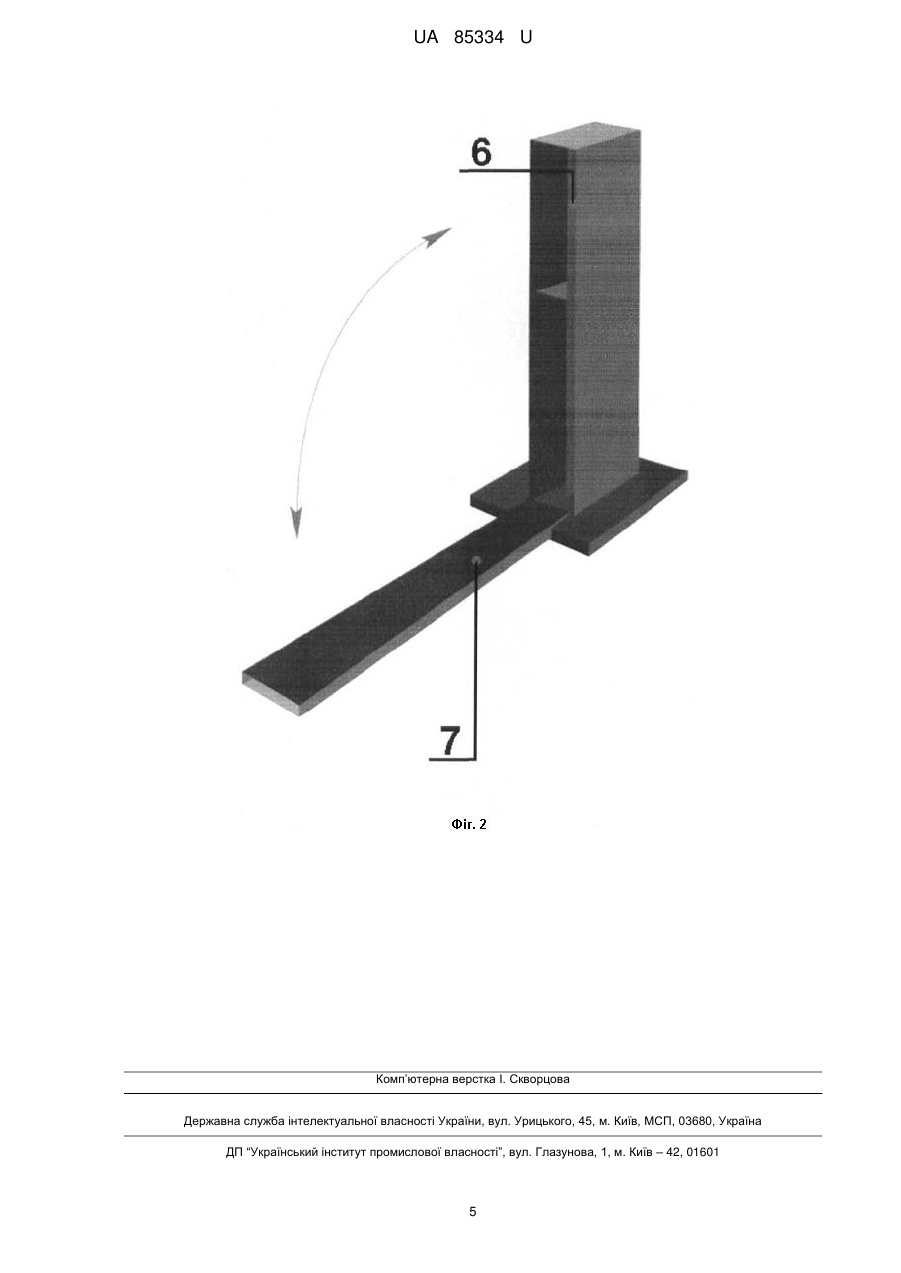

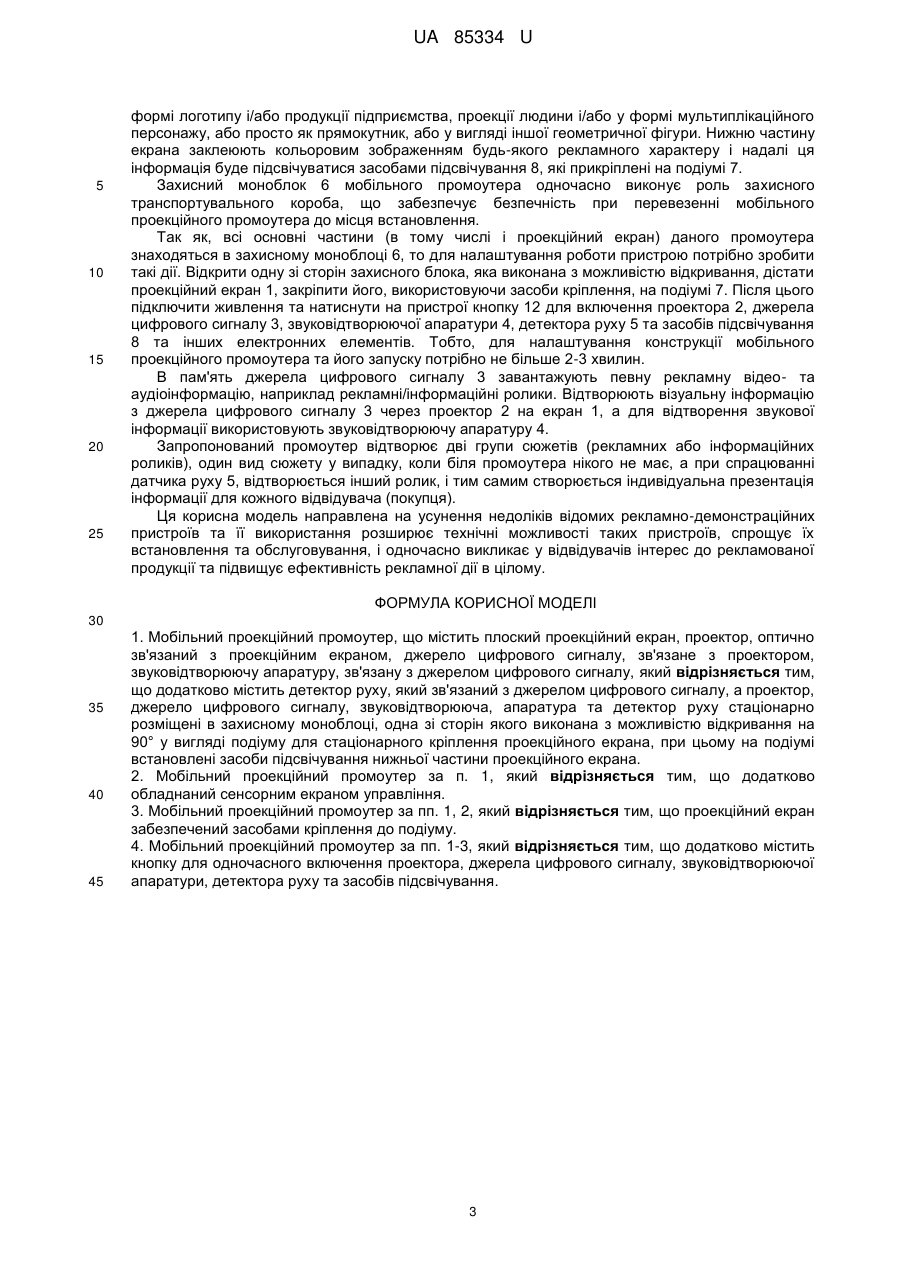

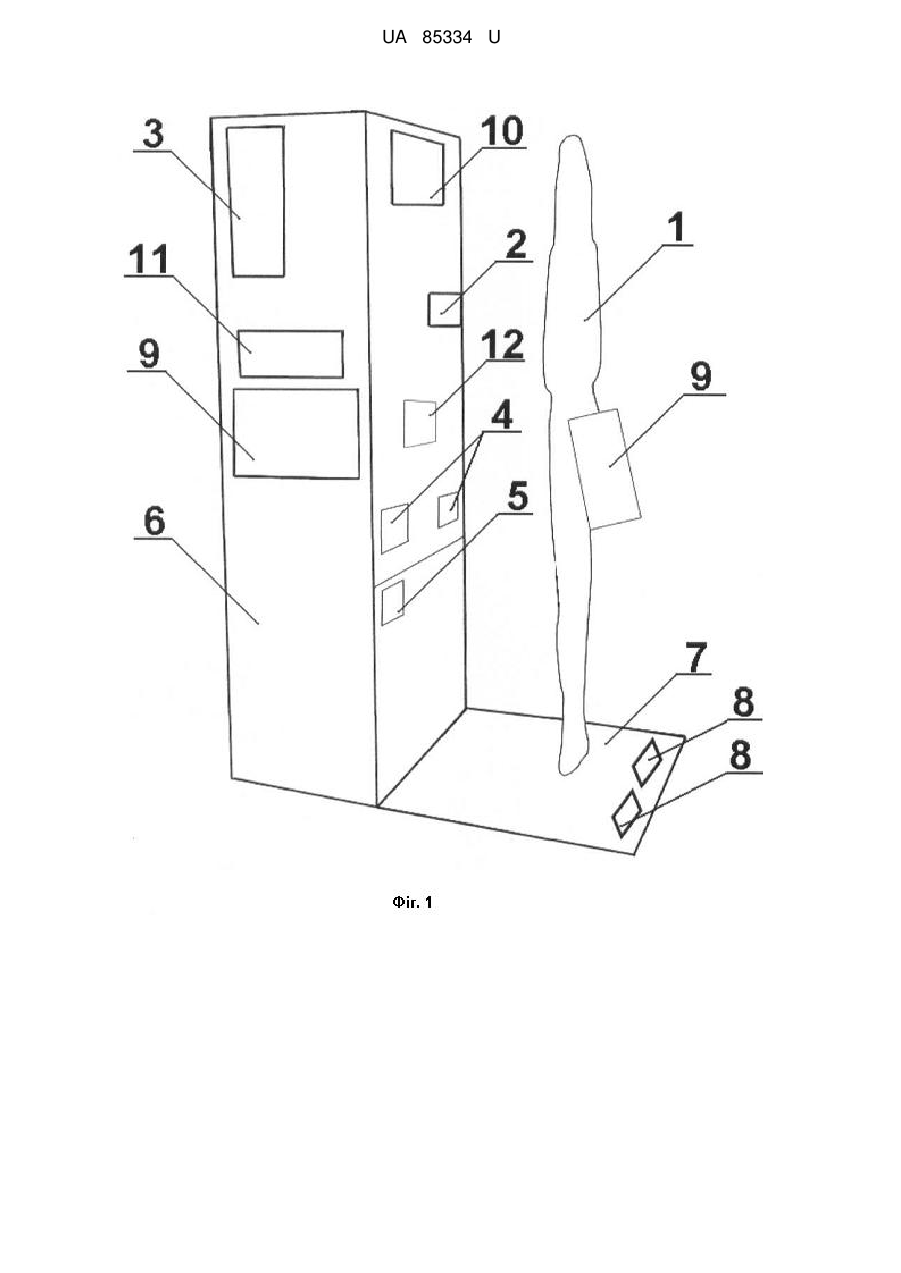

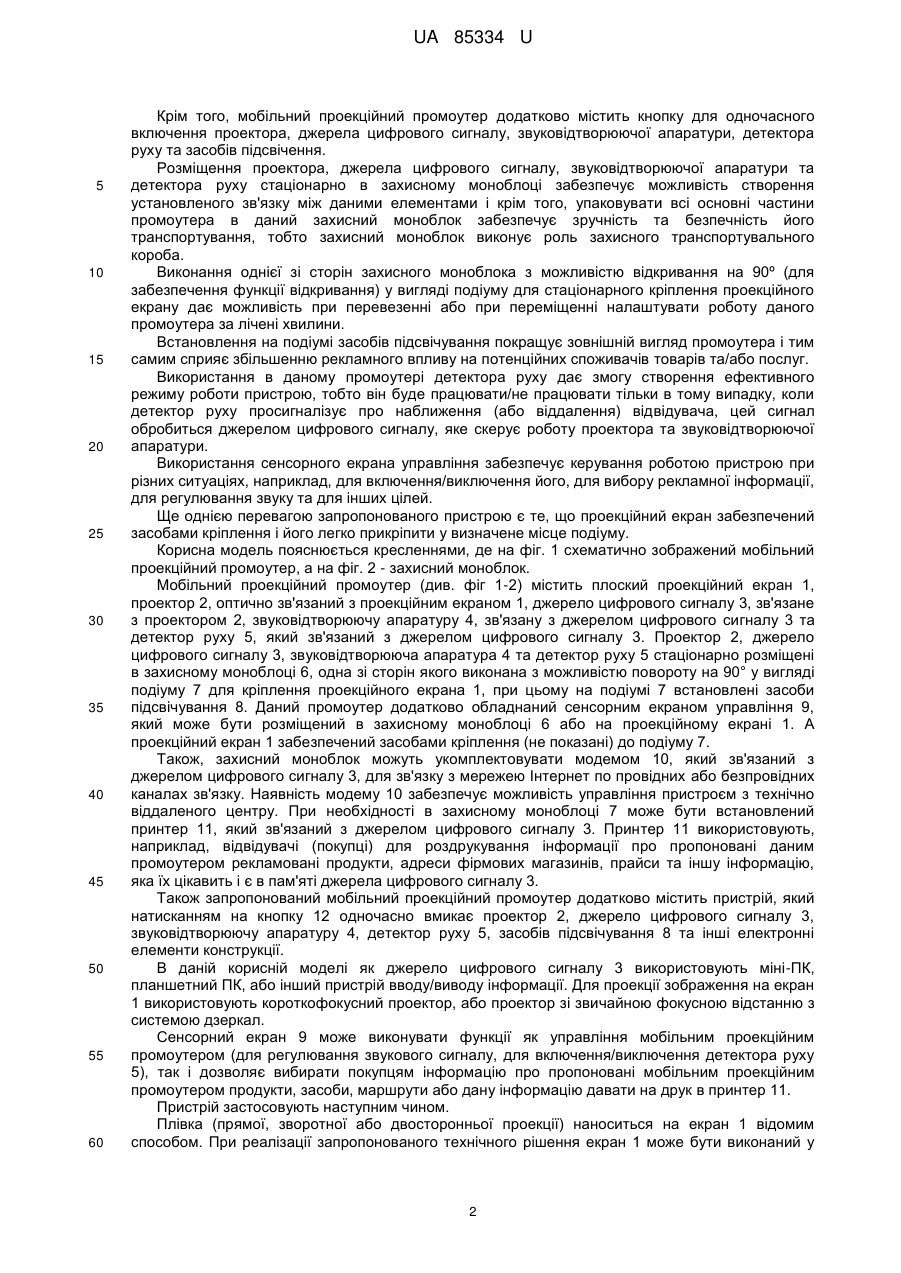

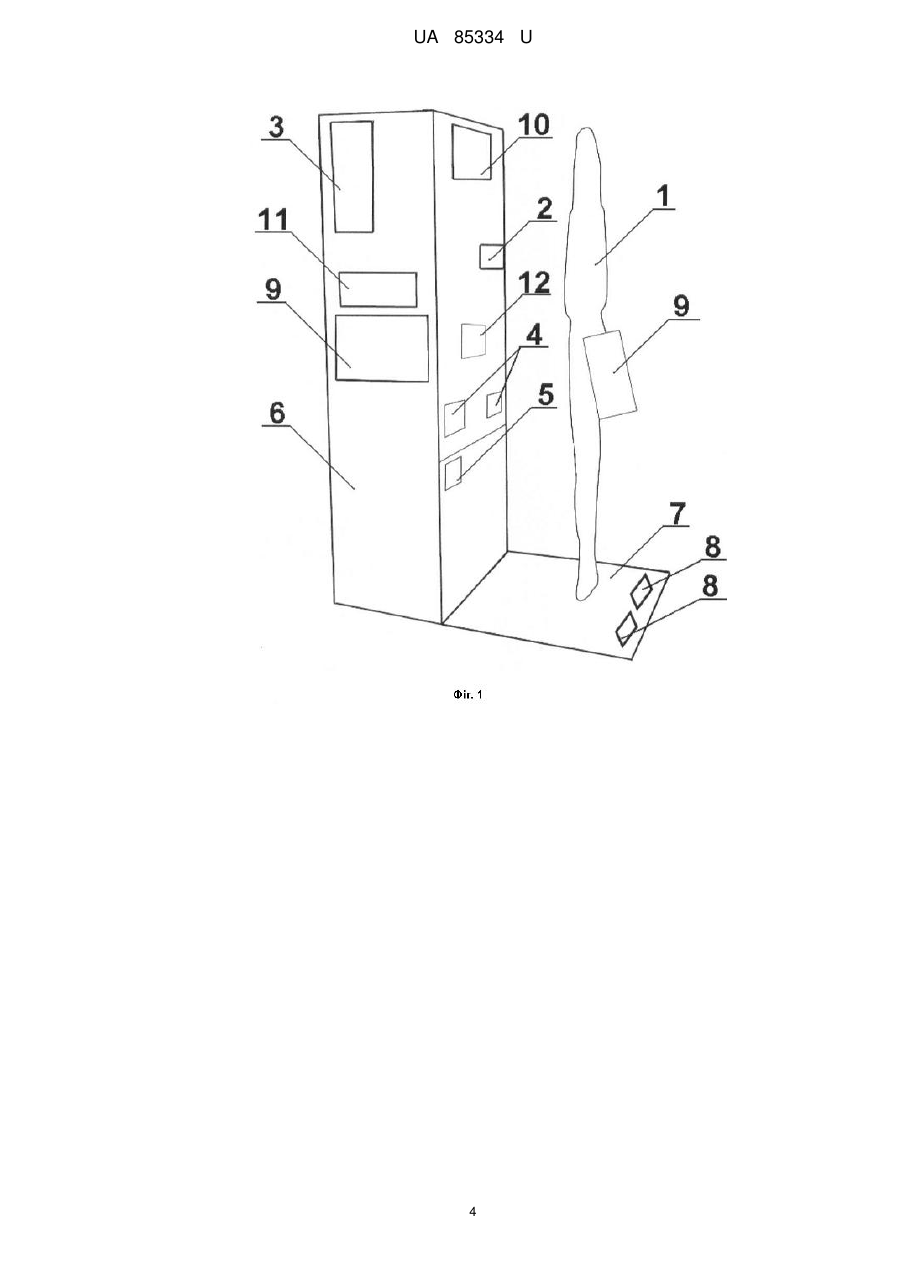

Реферат: Мобільний проекційний промоутер містить плоский проекційний екран, проектор, оптично зв'язаний з проекційним екраном, джерело цифрового сигналу, зв'язане з проектором, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу. Додатково промоутер містить детектор руху, який зв'язаний з джерелом цифрового сигналу, а проектор, джерело цифрового сигналу, звуковідтворююча апаратура та детектор руху стаціонарно розміщені в захисному моноблоці, одна зі сторін якого виконана з можливістю відкривання на 90° у вигляді подіуму для стаціонарного кріплення проекційного екрана, при цьому на подіумі встановлені засоби підсвічування нижньої частини проекційного екрана. UA 85334 U (54) МОБІЛЬНИЙ ПРОЕКЦІЙНИЙ ПРОМОУТЕР UA 85334 U UA 85334 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів введення та відтворення візуальної та звукової інформації та може бути використана як інструмент динамічної реклами в магазинах, торгових центрах та інших місцях продажу товарів. Відома проекційна вітрина (Патент України № 69709, МПК G09F 13/00, опубл. 10.05.2012, Бюл. № 9), що включає екран, проектор, пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрана використовують плівку, при цьому екран може бути виконаний у формі зображення проектованого предмету, в якій проектор поміщений в захисний кожух, як покриття екрана використовують плівку прямої, зворотної або двосторонньої проекції. Суттєвим недоліком відомої вітрини є недосконалість її модуля інтерактивної взаємодії з користувачем. Вказаний недолік пояснюється відсутністю можливості для користувача керувати переглядом рекламної інформації. Крім того, в даному пристрої відсутнє додаткове освітлення, що робить його менш помітним. Відомий рекламно-інформаційний пристрій (Патент України № 66779, МПК G09F 13/00, опубл. 10.01.2012, Бюл. № 1, 2012 p.), що виконаний у вигляді коробчастої конструкції, яка містить носій рекламної інформації, джерела світла та електронний пульт керування, в якому лицьову поверхню виконано дзеркальною, а включення/відключення рекламного пристрою здійснюють ультразвуковим датчиком руху. В даному пристрої як джерело світла використовують лампи, які розміщують по всьому периметру короба. Недоліком даного пристрою є те, що його короб нерухомо закріплюють на вибраній поверхні приміщення, а для переміщення на інше місце (або в даному приміщенні або в іншому) потрібно демонтувати весь пристрій, потім перевозити/встановлювати, що потребує значних трудозатрат. Ще одним недоліком є те, що джерела світла-лампи, які розміщені по всьому периметру корпуса, дають зайвий світловий ефект, який спричинює злиття зображення, що рекламується, з освітленням спричиненим лампами. Відомий віртуальний (інтерактивний) промоутер (Патент України № 69401, МПК G09F 13/00, опубл. 25.04.2012 р. Бюл. № 8), що містить плоский екран, проектор, оптично пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрана використовують плівку, при цьому екран виконаний у формі зображення проектованого предмету, в якому проектор поміщений в захисний кожух, а як покриття екрана використовують плівку прямої, зворотної або двосторонньої проекції. Екран виконаний у формі логотипу і/або продукції підприємства, проекції людини у натуральну величину. Також, як джерело цифрового сигналу в даному пристрої, використовують ПК, неттоп, dvd-плеєр, медіаплеєр, ноутбук. Недоліком даного технічного рішення є те, що відсутнє стаціонарне кріплення проекційного екрана та інших частин промоутера. Будь-хто з відвідувачів, наприклад, по необережності може змінити положення екрана або проектора, і при цьому вийде збій відтворення інформації на екрані. Ще одним недоліком є складність транспортування та монтажу/демонтажу даного промоутера. Дане рішення вибране за найближчий аналог. В основу корисної моделі поставлено задачу вдосконалення відомого мобільного проекційного промоутера, в якому шляхом розміщення проектора, джерела цифрового сигналу, звуковідтворюючої апаратури та детектора руху стаціонарно в захисному моноблоці забезпечується можливість упаковки всіх його частин в даний захисний моноблок для безпечного перевезення, а виконання однієї зі сторін захисного моноблока з можливістю відкривання на 90° у вигляді подіуму для стаціонарного кріплення проекційного екрана забезпечується підвищення швидкості монтажу його в будь-якому місці. Поставлена задача вирішується тим, що запропоновано мобільний проекційний промоутер, що містить плоский проекційний екран, проектор, оптично зв'язаний з проекційним екраном, джерело цифрового сигналу, зв'язане з проектором, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу, який згідно з корисною моделлю додатково містить детектор руху, який зв'язаний з джерелом цифрового сигналу, а проектор, джерело цифрового сигналу, звуковідтворююча апаратура та детектор руху стаціонарно розміщені в захисному моноблоці, одна зі сторін якого виконана з можливістю відкривання на 90° у вигляді подіуму для стаціонарного кріплення проекційного екрана, при цьому на подіумі встановлені засоби підсвічування нижньої частини проекційного екрана. Крім того, мобільний проекційний промоутер за додатково обладнаний сенсорним екраном управління. Крім того, проекційний екран забезпечений засобами кріплення до подіуму. 1 UA 85334 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, мобільний проекційний промоутер додатково містить кнопку для одночасного включення проектора, джерела цифрового сигналу, звуковідтворюючої апаратури, детектора руху та засобів підсвічення. Розміщення проектора, джерела цифрового сигналу, звуковідтворюючої апаратури та детектора руху стаціонарно в захисному моноблоці забезпечує можливість створення установленого зв'язку між даними елементами і крім того, упаковувати всі основні частини промоутера в даний захисний моноблок забезпечує зручність та безпечність його транспортування, тобто захисний моноблок виконує роль захисного транспортувального короба. Виконання однієї зі сторін захисного моноблока з можливістю відкривання на 90º (для забезпечення функції відкривання) у вигляді подіуму для стаціонарного кріплення проекційного екрану дає можливість при перевезенні або при переміщенні налаштувати роботу даного промоутера за лічені хвилини. Встановлення на подіумі засобів підсвічування покращує зовнішній вигляд промоутера і тим самим сприяє збільшенню рекламного впливу на потенційних споживачів товарів та/або послуг. Використання в даному промоутері детектора руху дає змогу створення ефективного режиму роботи пристрою, тобто він буде працювати/не працювати тільки в тому випадку, коли детектор руху просигналізує про наближення (або віддалення) відвідувача, цей сигнал обробиться джерелом цифрового сигналу, яке скерує роботу проектора та звуковідтворюючої апаратури. Використання сенсорного екрана управління забезпечує керування роботою пристрою при різних ситуаціях, наприклад, для включення/виключення його, для вибору рекламної інформації, для регулювання звуку та для інших цілей. Ще однією перевагою запропонованого пристрою є те, що проекційний екран забезпечений засобами кріплення і його легко прикріпити у визначене місце подіуму. Корисна модель пояснюється кресленнями, де на фіг. 1 схематично зображений мобільний проекційний промоутер, а на фіг. 2 - захисний моноблок. Мобільний проекційний промоутер (див. фіг 1-2) містить плоский проекційний екран 1, проектор 2, оптично зв'язаний з проекційним екраном 1, джерело цифрового сигналу 3, зв'язане з проектором 2, звуковідтворюючу апаратуру 4, зв'язану з джерелом цифрового сигналу 3 та детектор руху 5, який зв'язаний з джерелом цифрового сигналу 3. Проектор 2, джерело цифрового сигналу 3, звуковідтворююча апаратура 4 та детектор руху 5 стаціонарно розміщені в захисному моноблоці 6, одна зі сторін якого виконана з можливістю повороту на 90° у вигляді подіуму 7 для кріплення проекційного екрана 1, при цьому на подіумі 7 встановлені засоби підсвічування 8. Даний промоутер додатково обладнаний сенсорним екраном управління 9, який може бути розміщений в захисному моноблоці 6 або на проекційному екрані 1. А проекційний екран 1 забезпечений засобами кріплення (не показані) до подіуму 7. Також, захисний моноблок можуть укомплектовувати модемом 10, який зв'язаний з джерелом цифрового сигналу 3, для зв'язку з мережею Інтернет по провідних або безпровідних каналах зв'язку. Наявність модему 10 забезпечує можливість управління пристроєм з технічно віддаленого центру. При необхідності в захисному моноблоці 7 може бути встановлений принтер 11, який зв'язаний з джерелом цифрового сигналу 3. Принтер 11 використовують, наприклад, відвідувачі (покупці) для роздрукування інформації про пропоновані даним промоутером рекламовані продукти, адреси фірмових магазинів, прайси та іншу інформацію, яка їх цікавить і є в пам'яті джерела цифрового сигналу 3. Також запропонований мобільний проекційний промоутер додатково містить пристрій, який натисканням на кнопку 12 одночасно вмикає проектор 2, джерело цифрового сигналу 3, звуковідтворюючу апаратуру 4, детектор руху 5, засобів підсвічування 8 та інші електронні елементи конструкції. В даній корисній моделі як джерело цифрового сигналу 3 використовують міні-ПК, планшетний ПК, або інший пристрій вводу/виводу інформації. Для проекції зображення на екран 1 використовують короткофокусний проектор, або проектор зі звичайною фокусною відстанню з системою дзеркал. Сенсорний екран 9 може виконувати функції як управління мобільним проекційним промоутером (для регулювання звукового сигналу, для включення/виключення детектора руху 5), так і дозволяє вибирати покупцям інформацію про пропоновані мобільним проекційним промоутером продукти, засоби, маршрути або дану інформацію давати на друк в принтер 11. Пристрій застосовують наступним чином. Плівка (прямої, зворотної або двосторонньої проекції) наноситься на екран 1 відомим способом. При реалізації запропонованого технічного рішення екран 1 може бути виконаний у 2 UA 85334 U 5 10 15 20 25 формі логотипу і/або продукції підприємства, проекції людини і/або у формі мультиплікаційного персонажу, або просто як прямокутник, або у вигляді іншої геометричної фігури. Нижню частину екрана заклеюють кольоровим зображенням будь-якого рекламного характеру і надалі ця інформація буде підсвічуватися засобами підсвічування 8, які прикріплені на подіумі 7. Захисний моноблок 6 мобільного промоутера одночасно виконує роль захисного транспортувального короба, що забезпечує безпечність при перевезенні мобільного проекційного промоутера до місця встановлення. Так як, всі основні частини (в тому числі і проекційний екран) даного промоутера знаходяться в захисному моноблоці 6, то для налаштування роботи пристрою потрібно зробити такі дії. Відкрити одну зі сторін захисного блока, яка виконана з можливістю відкривання, дістати проекційний екран 1, закріпити його, використовуючи засоби кріплення, на подіумі 7. Після цього підключити живлення та натиснути на пристрої кнопку 12 для включення проектора 2, джерела цифрового сигналу 3, звуковідтворюючої апаратури 4, детектора руху 5 та засобів підсвічування 8 та інших електронних елементів. Тобто, для налаштування конструкції мобільного проекційного промоутера та його запуску потрібно не більше 2-3 хвилин. В пам'ять джерела цифрового сигналу 3 завантажують певну рекламну відео- та аудіоінформацію, наприклад рекламні/інформаційні ролики. Відтворюють візуальну інформацію з джерела цифрового сигналу 3 через проектор 2 на екран 1, а для відтворення звукової інформації використовують звуковідтворюючу апаратуру 4. Запропонований промоутер відтворює дві групи сюжетів (рекламних або інформаційних роликів), один вид сюжету у випадку, коли біля промоутера нікого не має, а при спрацюванні датчика руху 5, відтворюється інший ролик, і тим самим створюється індивідуальна презентація інформації для кожного відвідувача (покупця). Ця корисна модель направлена на усунення недоліків відомих рекламно-демонстраційних пристроїв та її використання розширює технічні можливості таких пристроїв, спрощує їх встановлення та обслуговування, і одночасно викликає у відвідувачів інтерес до рекламованої продукції та підвищує ефективність рекламної дії в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Мобільний проекційний промоутер, що містить плоский проекційний екран, проектор, оптично зв'язаний з проекційним екраном, джерело цифрового сигналу, зв'язане з проектором, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу, який відрізняється тим, що додатково містить детектор руху, який зв'язаний з джерелом цифрового сигналу, а проектор, джерело цифрового сигналу, звуковідтворююча, апаратура та детектор руху стаціонарно розміщені в захисному моноблоці, одна зі сторін якого виконана з можливістю відкривання на 90° у вигляді подіуму для стаціонарного кріплення проекційного екрана, при цьому на подіумі встановлені засоби підсвічування нижньої частини проекційного екрана. 2. Мобільний проекційний промоутер за п. 1, який відрізняється тим, що додатково обладнаний сенсорним екраном управління. 3. Мобільний проекційний промоутер за пп. 1, 2, який відрізняється тим, що проекційний екран забезпечений засобами кріплення до подіуму. 4. Мобільний проекційний промоутер за пп. 1-3, який відрізняється тим, що додатково містить кнопку для одночасного включення проектора, джерела цифрового сигналу, звуковідтворюючої апаратури, детектора руху та засобів підсвічування. 3 UA 85334 U 4 UA 85334 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
