Решето очищення зерна зернозбирального комбайна

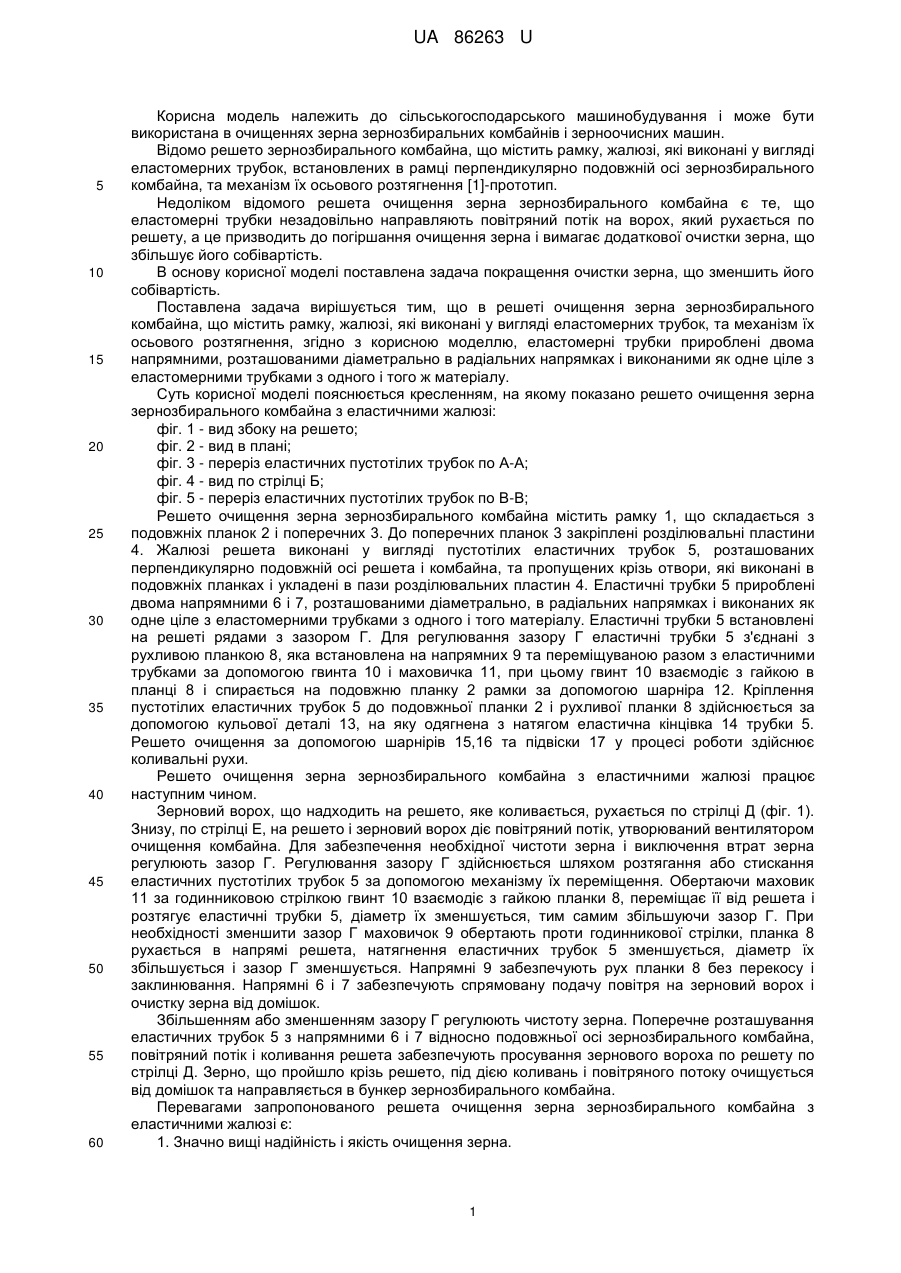

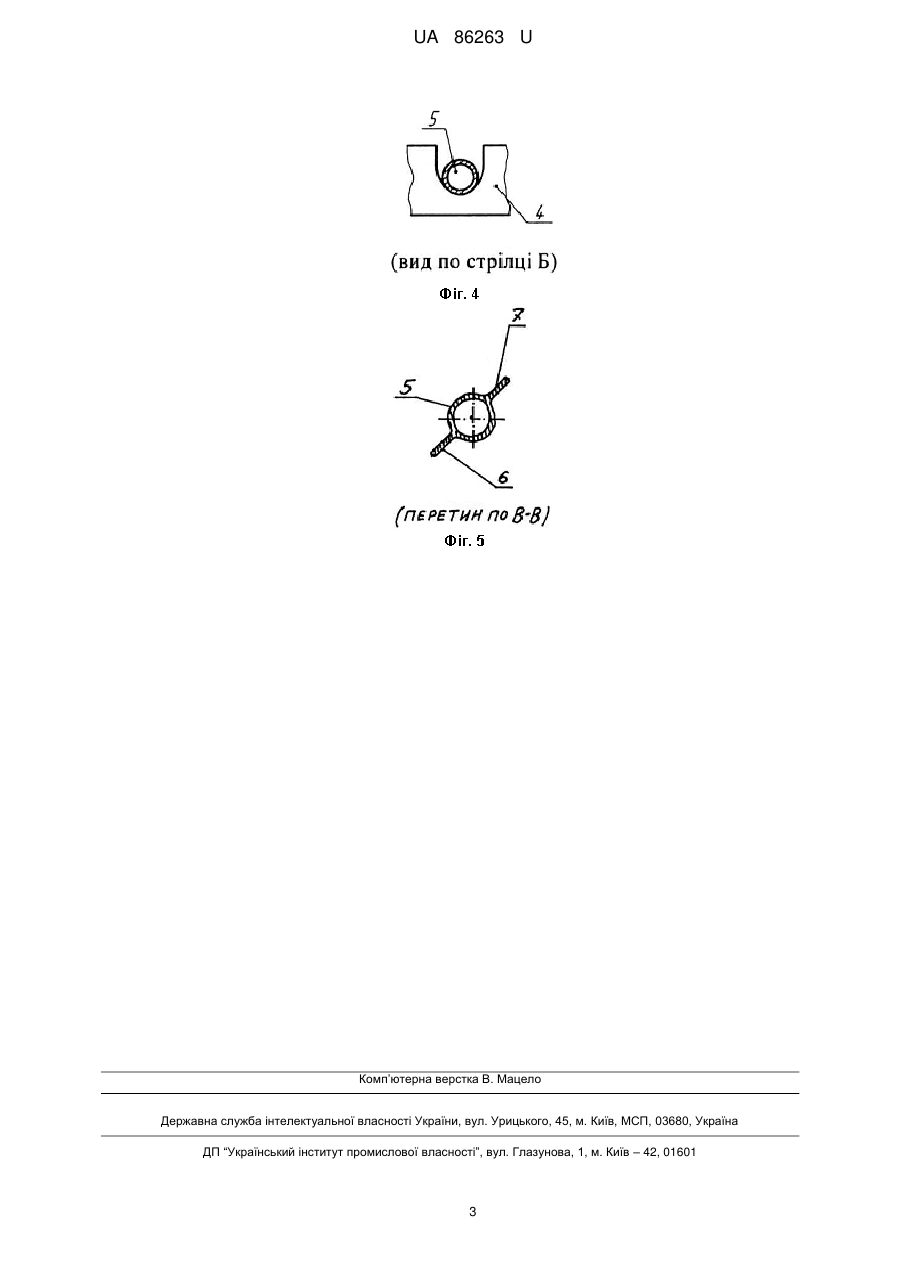

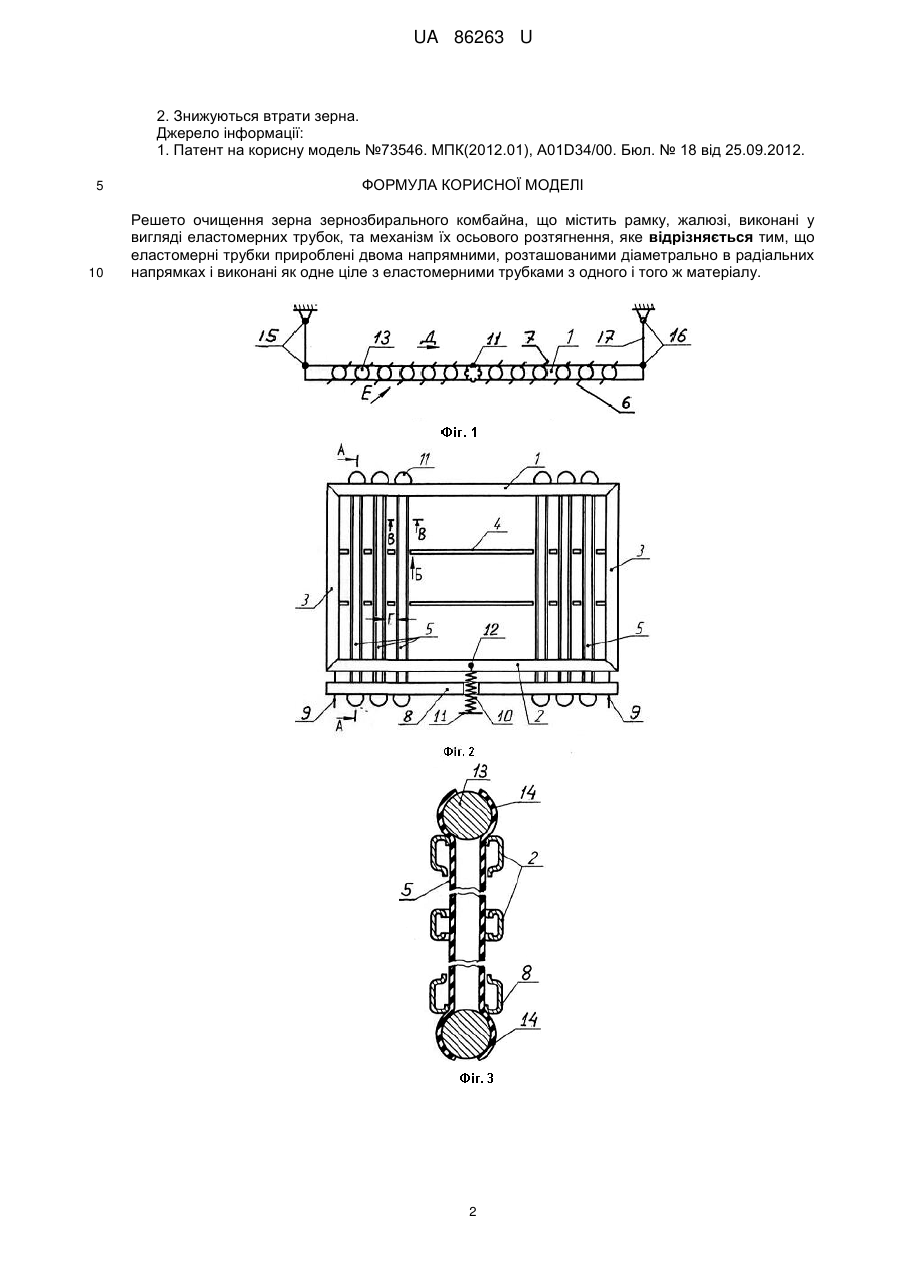

Реферат: Решето очищення зерна зернозбирального комбайна містить рамку, жалюзі, виконані у вигляді еластомерних трубок, та механізм їх осьового розтягнення. Еластомерні трубки прироблені двома напрямними, розташованими діаметрально в радіальних напрямках і виконані як одне ціле з еластомерними трубками з одного і того ж матеріалу. UA 86263 U (54) РЕШЕТО ОЧИЩЕННЯ ЗЕРНА ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 86263 U UA 86263 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана в очищеннях зерна зернозбиральних комбайнів і зерноочисних машин. Відомо решето зернозбирального комбайна, що містить рамку, жалюзі, які виконані у вигляді еластомерних трубок, встановлених в рамці перпендикулярно подовжній осі зернозбирального комбайна, та механізм їх осьового розтягнення [1]-прототип. Недоліком відомого решета очищення зерна зернозбирального комбайна є те, що еластомерні трубки незадовільно направляють повітряний потік на ворох, який рухається по решету, а це призводить до погіршання очищення зерна і вимагає додаткової очистки зерна, що збільшує його собівартість. В основу корисної моделі поставлена задача покращення очистки зерна, що зменшить його собівартість. Поставлена задача вирішується тим, що в решеті очищення зерна зернозбирального комбайна, що містить рамку, жалюзі, які виконані у вигляді еластомерних трубок, та механізм їх осьового розтягнення, згідно з корисною моделлю, еластомерні трубки прироблені двома напрямними, розташованими діаметрально в радіальних напрямках і виконаними як одне ціле з еластомерними трубками з одного і того ж матеріалу. Суть корисної моделі пояснюється кресленням, на якому показано решето очищення зерна зернозбирального комбайна з еластичними жалюзі: фіг. 1 - вид збоку на решето; фіг. 2 - вид в плані; фіг. 3 - переріз еластичних пустотілих трубок по А-А; фіг. 4 - вид по стрілці Б; фіг. 5 - переріз еластичних пустотілих трубок по В-В; Решето очищення зерна зернозбирального комбайна містить рамку 1, що складається з подовжніх планок 2 і поперечних 3. До поперечних планок 3 закріплені розділювальні пластини 4. Жалюзі решета виконані у вигляді пустотілих еластичних трубок 5, розташованих перпендикулярно подовжній осі решета і комбайна, та пропущених крізь отвори, які виконані в подовжніх планках і укладені в пази розділювальних пластин 4. Еластичні трубки 5 прироблені двома напрямними 6 і 7, розташованими діаметрально, в радіальних напрямках і виконаних як одне ціле з еластомерними трубками з одного і того матеріалу. Еластичні трубки 5 встановлені на решеті рядами з зазором Г. Для регулювання зазору Г еластичні трубки 5 з'єднані з рухливою планкою 8, яка встановлена на напрямних 9 та переміщуваною разом з еластичними трубками за допомогою гвинта 10 і маховичка 11, при цьому гвинт 10 взаємодіє з гайкою в планці 8 і спирається на подовжню планку 2 рамки за допомогою шарніра 12. Кріплення пустотілих еластичних трубок 5 до подовжньої планки 2 і рухливої планки 8 здійснюється за допомогою кульової деталі 13, на яку одягнена з натягом еластична кінцівка 14 трубки 5. Решето очищення за допомогою шарнірів 15,16 та підвіски 17 у процесі роботи здійснює коливальні рухи. Решето очищення зерна зернозбирального комбайна з еластичними жалюзі працює наступним чином. Зерновий ворох, що надходить на решето, яке коливається, рухається по стрілці Д (фіг. 1). Знизу, по стрілці Е, на решето і зерновий ворох діє повітряний потік, утворюваний вентилятором очищення комбайна. Для забезпечення необхідної чистоти зерна і виключення втрат зерна регулюють зазор Г. Регулювання зазору Г здійснюється шляхом розтягання або стискання еластичних пустотілих трубок 5 за допомогою механізму їх переміщення. Обертаючи маховик 11 за годинниковою стрілкою гвинт 10 взаємодіє з гайкою планки 8, переміщає її від решета і розтягує еластичні трубки 5, діаметр їх зменшується, тим самим збільшуючи зазор Г. При необхідності зменшити зазор Г маховичок 9 обертають проти годинникової стрілки, планка 8 рухається в напрямі решета, натягнення еластичних трубок 5 зменшується, діаметр їх збільшується і зазор Г зменшується. Напрямні 9 забезпечують рух планки 8 без перекосу і заклинювання. Напрямні 6 і 7 забезпечують спрямовану подачу повітря на зерновий ворох і очистку зерна від домішок. Збільшенням або зменшенням зазору Г регулюють чистоту зерна. Поперечне розташування еластичних трубок 5 з напрямними 6 і 7 відносно подовжньої осі зернозбирального комбайна, повітряний потік і коливання решета забезпечують просування зернового вороха по решету по стрілці Д. Зерно, що пройшло крізь решето, під дією коливань і повітряного потоку очищується від домішок та направляється в бункер зернозбирального комбайна. Перевагами запропонованого решета очищення зерна зернозбирального комбайна з еластичними жалюзі є: 1. Значно вищі надійність і якість очищення зерна. 1 UA 86263 U 2. Знижуються втрати зерна. Джерело інформації: 1. Патент на корисну модель №73546. МПК(2012.01), А01D34/00. Бюл. № 18 від 25.09.2012. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Решето очищення зерна зернозбирального комбайна, що містить рамку, жалюзі, виконані у вигляді еластомерних трубок, та механізм їх осьового розтягнення, яке відрізняється тим, що еластомерні трубки прироблені двома напрямними, розташованими діаметрально в радіальних напрямках і виконані як одне ціле з еластомерними трубками з одного і того ж матеріалу. 2 UA 86263 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
