Решето сепаратора зернового вороху зернозбирального комбайна

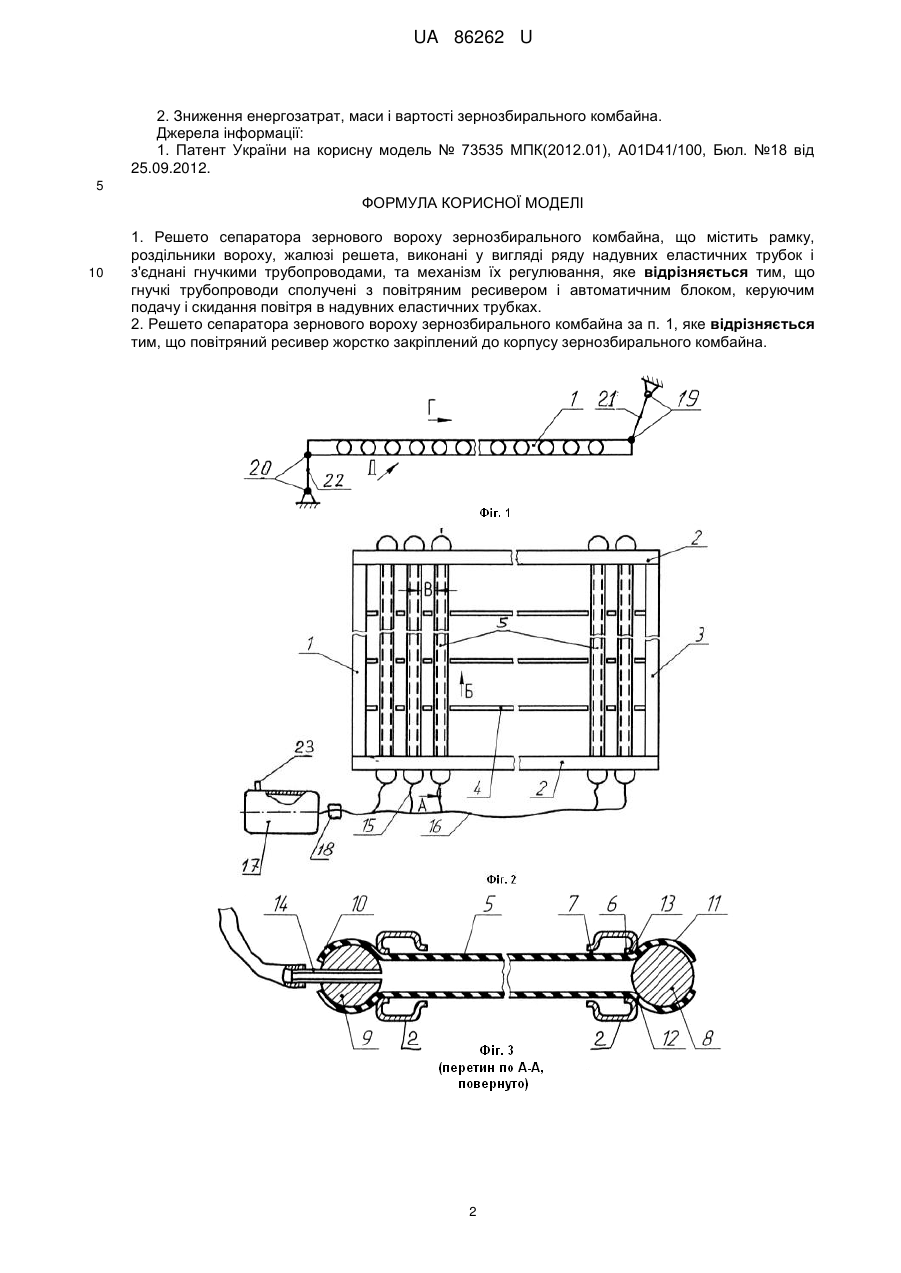

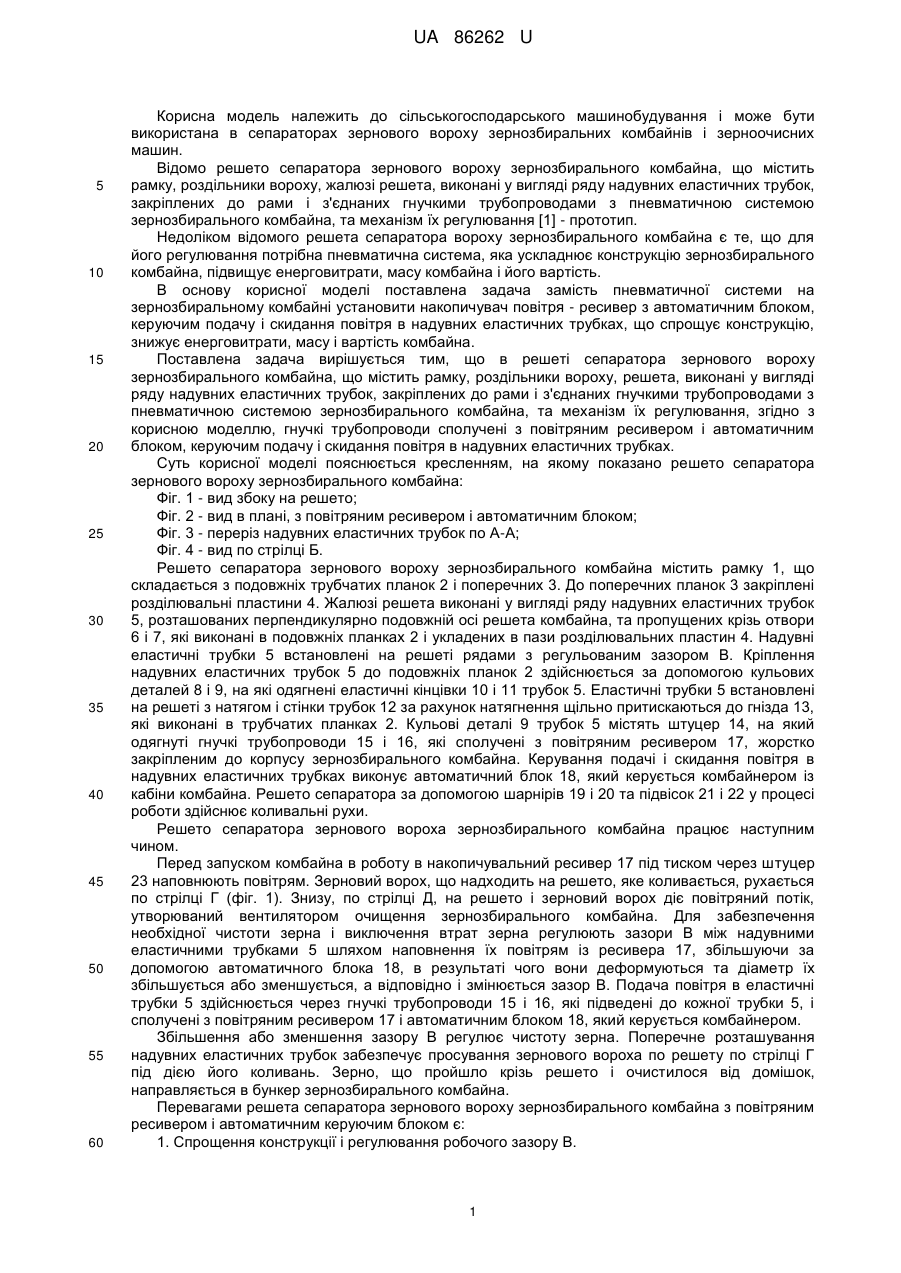

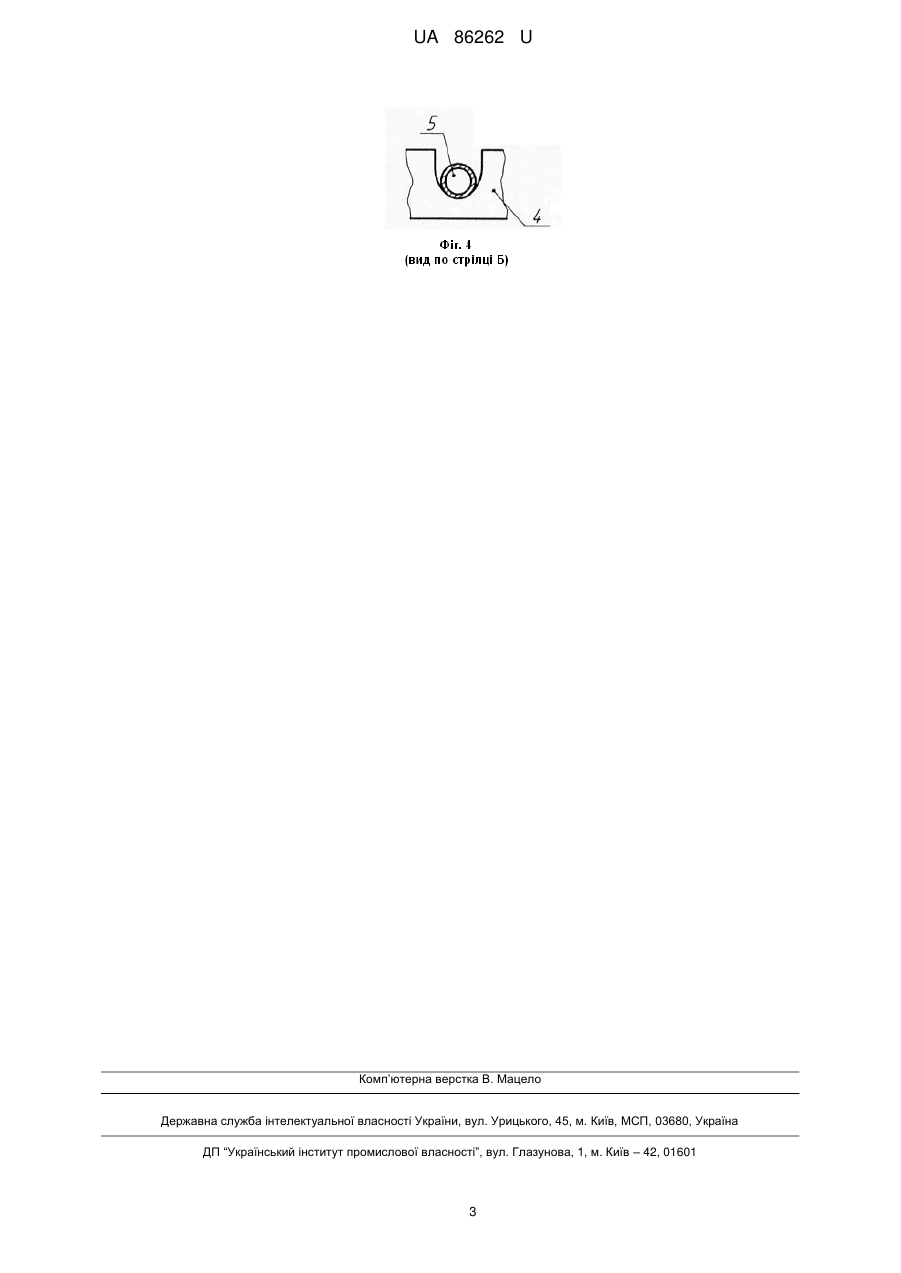

Реферат: Решето сепаратора зернового вороху зернозбирального комбайна містить рамку, роздільники вороху, жалюзі решета, виконані у вигляді ряду надувних еластичних трубок і з'єднані гнучкими трубопроводами, та механізм їх регулювання. Гнучкі трубопроводи сполучені з повітряним ресивером і автоматичним блоком, керуючим подачу і скидання повітря в надувних еластичних трубках. UA 86262 U (54) РЕШЕТО СЕПАРАТОРА ЗЕРНОВОГО ВОРОХУ ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 86262 U UA 86262 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана в сепараторах зернового вороху зернозбиральних комбайнів і зерноочисних машин. Відомо решето сепаратора зернового вороху зернозбирального комбайна, що містить рамку, роздільники вороху, жалюзі решета, виконані у вигляді ряду надувних еластичних трубок, закріплених до рами і з'єднаних гнучкими трубопроводами з пневматичною системою зернозбирального комбайна, та механізм їх регулювання [1] - прототип. Недоліком відомого решета сепаратора вороху зернозбирального комбайна є те, що для його регулювання потрібна пневматична система, яка ускладнює конструкцію зернозбирального комбайна, підвищує енерговитрати, масу комбайна і його вартість. В основу корисної моделі поставлена задача замість пневматичної системи на зернозбиральному комбайні установити накопичувач повітря - ресивер з автоматичним блоком, керуючим подачу і скидання повітря в надувних еластичних трубках, що спрощує конструкцію, знижує енерговитрати, масу і вартість комбайна. Поставлена задача вирішується тим, що в решеті сепаратора зернового вороху зернозбирального комбайна, що містить рамку, роздільники вороху, решета, виконані у вигляді ряду надувних еластичних трубок, закріплених до рами і з'єднаних гнучкими трубопроводами з пневматичною системою зернозбирального комбайна, та механізм їх регулювання, згідно з корисною моделлю, гнучкі трубопроводи сполучені з повітряним ресивером і автоматичним блоком, керуючим подачу і скидання повітря в надувних еластичних трубках. Суть корисної моделі пояснюється кресленням, на якому показано решето сепаратора зернового вороху зернозбирального комбайна: Фіг. 1 - вид збоку на решето; Фіг. 2 - вид в плані, з повітряним ресивером і автоматичним блоком; Фіг. 3 - переріз надувних еластичних трубок по А-А; Фіг. 4 - вид по стрілці Б. Решето сепаратора зернового вороху зернозбирального комбайна містить рамку 1, що складається з подовжніх трубчатих планок 2 і поперечних 3. До поперечних планок 3 закріплені розділювальні пластини 4. Жалюзі решета виконані у вигляді ряду надувних еластичних трубок 5, розташованих перпендикулярно подовжній осі решета комбайна, та пропущених крізь отвори 6 і 7, які виконані в подовжніх планках 2 і укладених в пази розділювальних пластин 4. Надувні еластичні трубки 5 встановлені на решеті рядами з регульованим зазором В. Кріплення надувних еластичних трубок 5 до подовжніх планок 2 здійснюється за допомогою кульових деталей 8 і 9, на які одягнені еластичні кінцівки 10 і 11 трубок 5. Еластичні трубки 5 встановлені на решеті з натягом і стінки трубок 12 за рахунок натягнення щільно притискаються до гнізда 13, які виконані в трубчатих планках 2. Кульові деталі 9 трубок 5 містять штуцер 14, на який одягнуті гнучкі трубопроводи 15 і 16, які сполучені з повітряним ресивером 17, жорстко закріпленим до корпусу зернозбирального комбайна. Керування подачі і скидання повітря в надувних еластичних трубках виконує автоматичний блок 18, який керується комбайнером із кабіни комбайна. Решето сепаратора за допомогою шарнірів 19 і 20 та підвісок 21 і 22 у процесі роботи здійснює коливальні рухи. Решето сепаратора зернового вороха зернозбирального комбайна працює наступним чином. Перед запуском комбайна в роботу в накопичувальний ресивер 17 під тиском через штуцер 23 наповнюють повітрям. Зерновий ворох, що надходить на решето, яке коливається, рухається по стрілці Г (фіг. 1). Знизу, по стрілці Д, на решето і зерновий ворох діє повітряний потік, утворюваний вентилятором очищення зернозбирального комбайна. Для забезпечення необхідної чистоти зерна і виключення втрат зерна регулюють зазори В між надувними еластичними трубками 5 шляхом наповнення їх повітрям із ресивера 17, збільшуючи за допомогою автоматичного блока 18, в результаті чого вони деформуються та діаметр їх збільшується або зменшується, а відповідно і змінюється зазор В. Подача повітря в еластичні трубки 5 здійснюється через гнучкі трубопроводи 15 і 16, які підведені до кожної трубки 5, і сполучені з повітряним ресивером 17 і автоматичним блоком 18, який керується комбайнером. Збільшення або зменшення зазору В регулює чистоту зерна. Поперечне розташування надувних еластичних трубок забезпечує просування зернового вороха по решету по стрілці Г під дією його коливань. Зерно, що пройшло крізь решето і очистилося від домішок, направляється в бункер зернозбирального комбайна. Перевагами решета сепаратора зернового вороху зернозбирального комбайна з повітряним ресивером і автоматичним керуючим блоком є: 1. Спрощення конструкції і регулювання робочого зазору В. 1 UA 86262 U 2. Зниження енергозатрат, маси і вартості зернозбирального комбайна. Джерела інформації: 1. Патент України на корисну модель № 73535 МПК(2012.01), А01D41/100, Бюл. №18 від 25.09.2012. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Решето сепаратора зернового вороху зернозбирального комбайна, що містить рамку, роздільники вороху, жалюзі решета, виконані у вигляді ряду надувних еластичних трубок і з'єднані гнучкими трубопроводами, та механізм їх регулювання, яке відрізняється тим, що гнучкі трубопроводи сполучені з повітряним ресивером і автоматичним блоком, керуючим подачу і скидання повітря в надувних еластичних трубках. 2. Решето сепаратора зернового вороху зернозбирального комбайна за п. 1, яке відрізняється тим, що повітряний ресивер жорстко закріплений до корпусу зернозбирального комбайна. 2 UA 86262 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
