Газовий пальник вихровий прямоточно-лопаткового типу

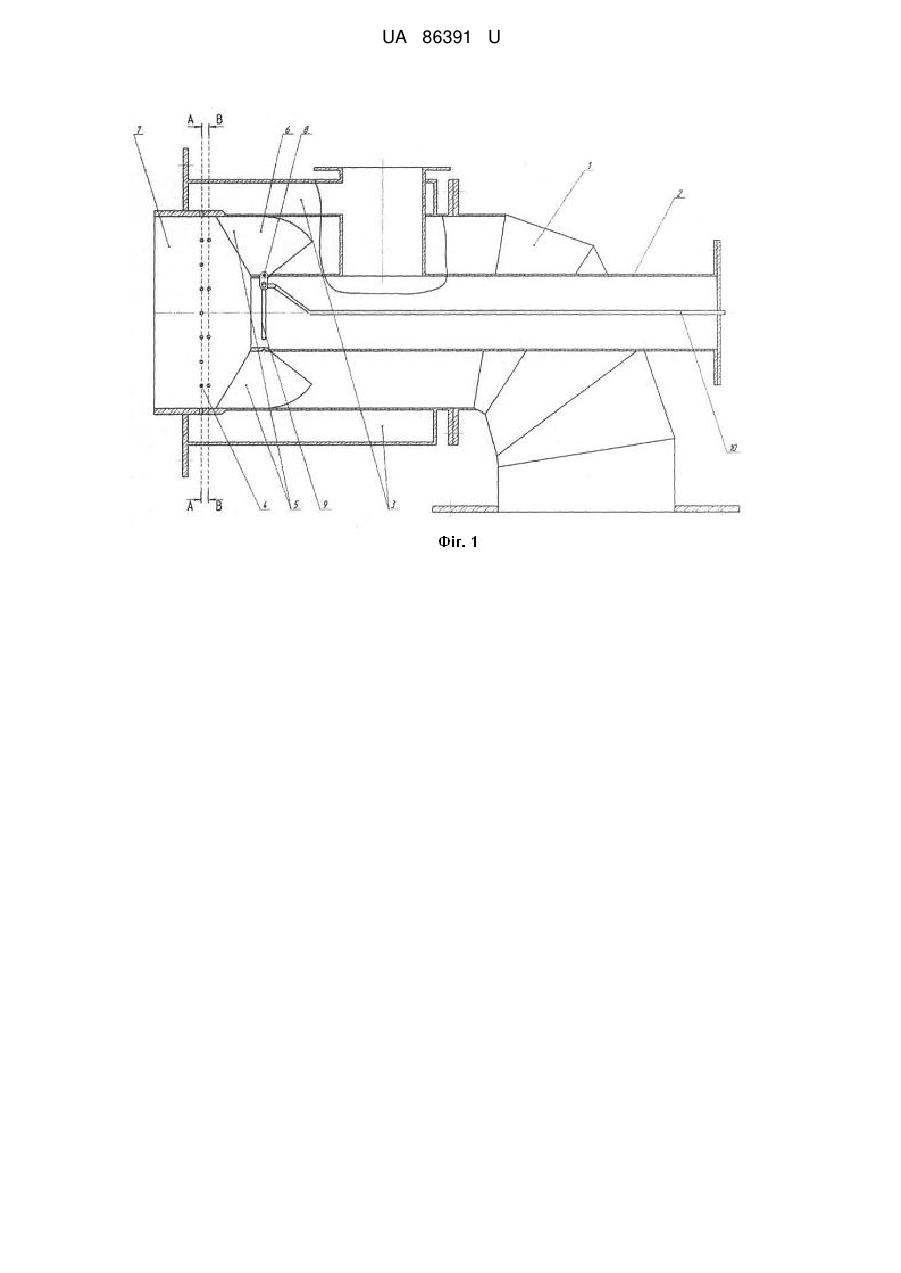

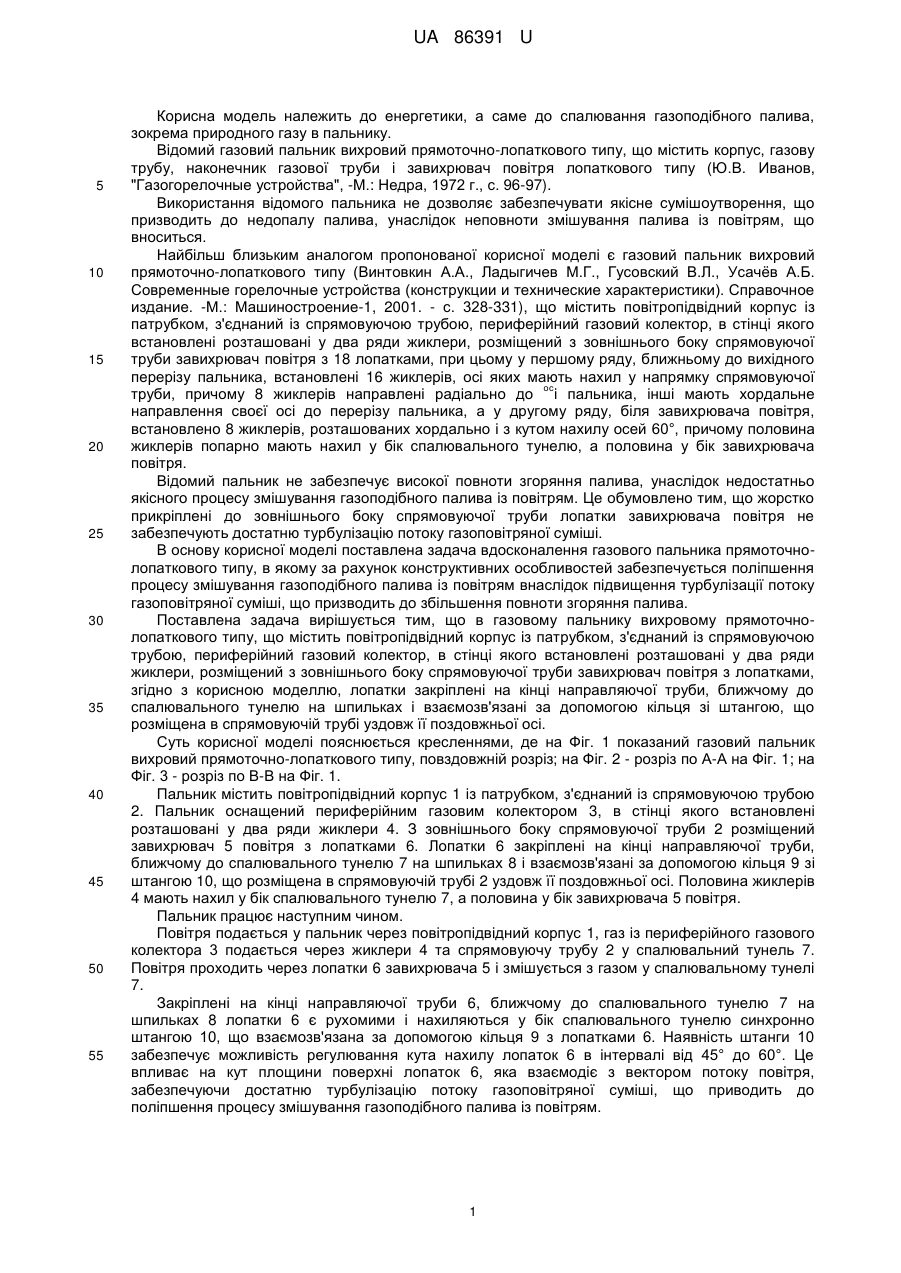

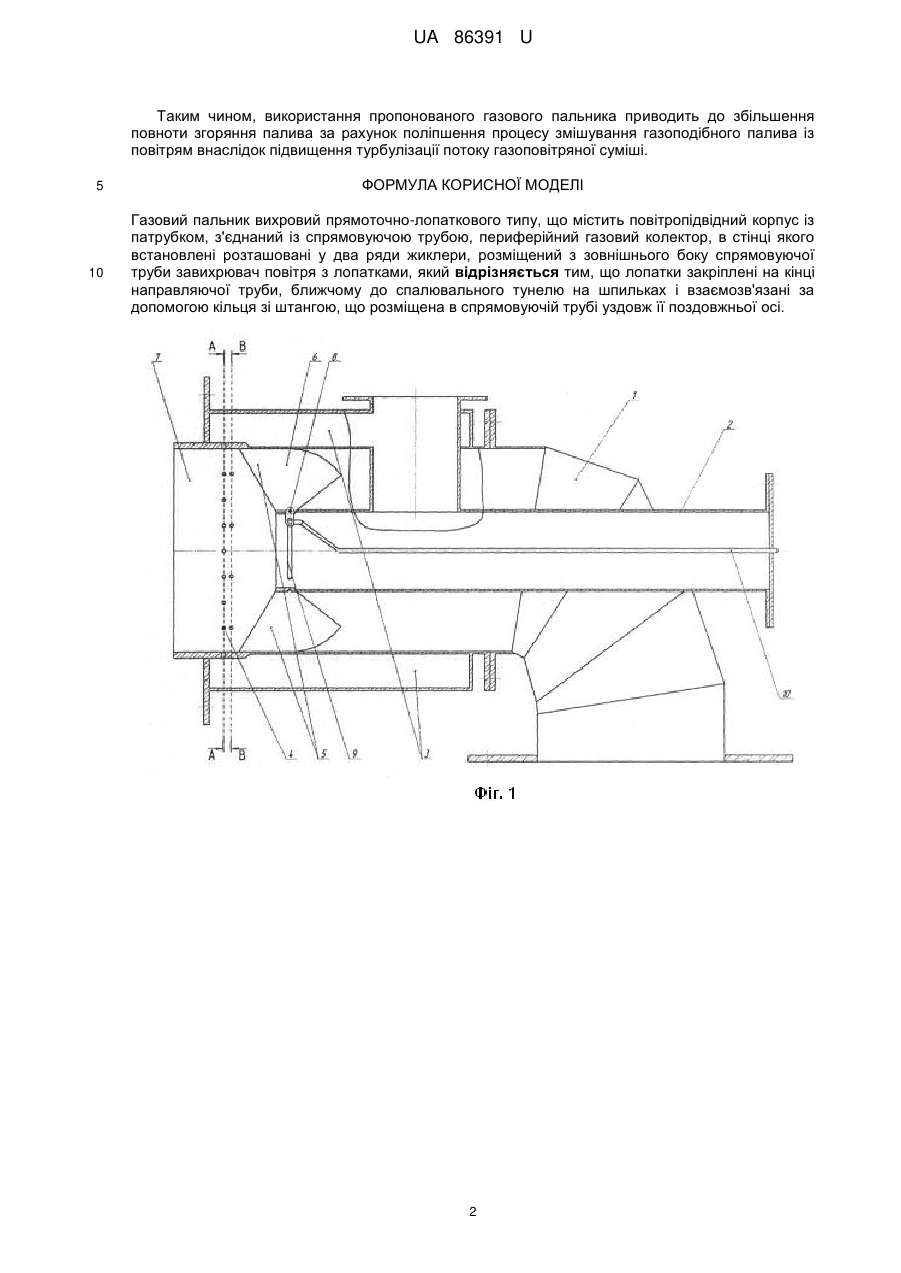

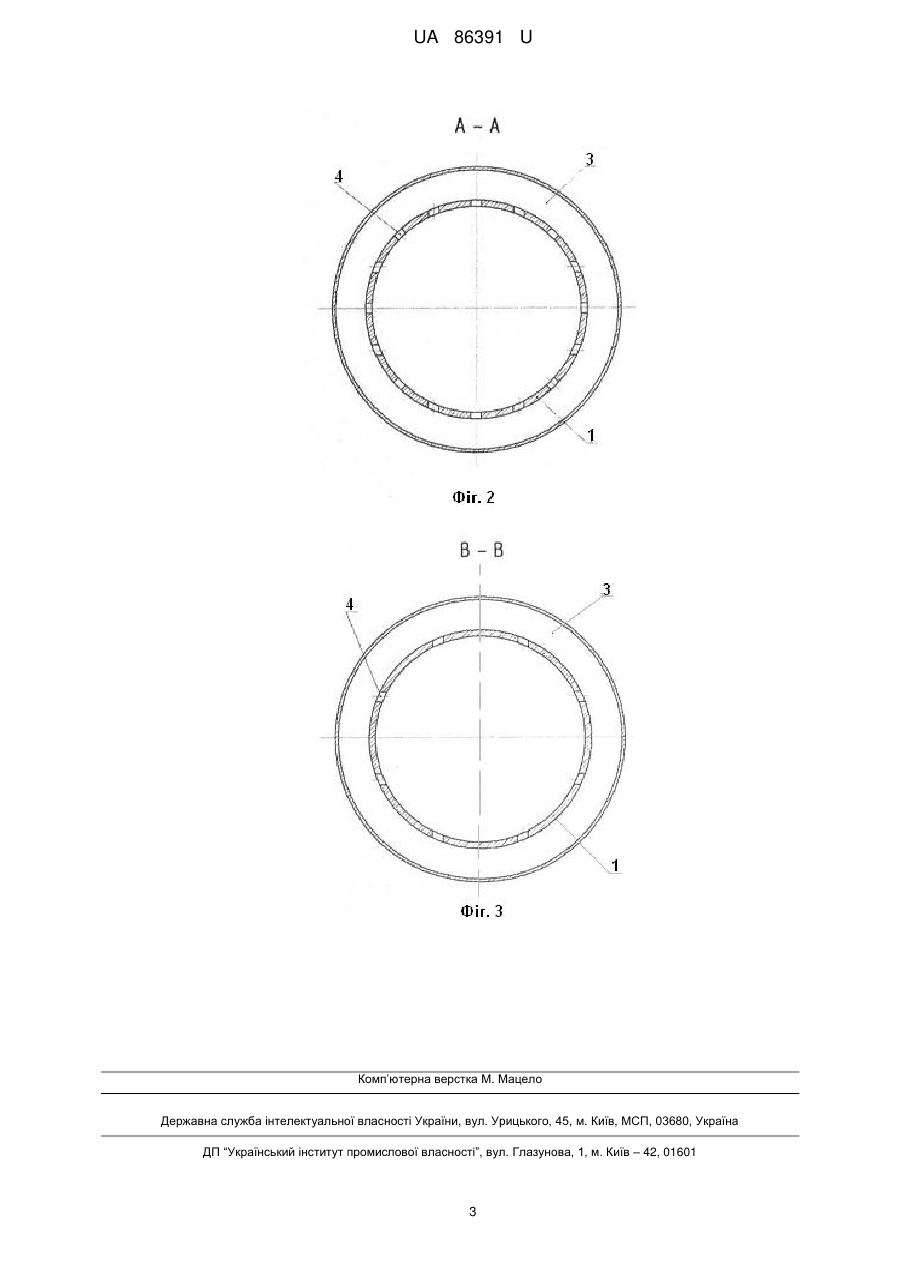

Реферат: Газовий пальник вихровий прямоточно-лопаткового типу містить повітропідвідний корпус із патрубком, з'єднаний із спрямовуючою трубою, периферійний газовий колектор, в стінці якого встановлені розташовані у два ряди жиклери, розміщений з зовнішнього боку спрямовуючої труби завихрювач повітря з лопатками. Лопатки закріплені на кінці направляючої труби, ближчому до спалювального тунелю на шпильках і взаємозв'язані за допомогою кільця зі штангою, що розміщена в спрямовуючій трубі уздовж її поздовжньої осі. UA 86391 U (12) UA 86391 U UA 86391 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до енергетики, а саме до спалювання газоподібного палива, зокрема природного газу в пальнику. Відомий газовий пальник вихровий прямоточно-лопаткового типу, що містить корпус, газову трубу, наконечник газової труби і завихрювач повітря лопаткового типу (Ю.В. Иванов, "Газогорелочные устройства", -М.: Недра, 1972 г., с. 96-97). Використання відомого пальника не дозволяє забезпечувати якісне сумішоутворення, що призводить до недопалу палива, унаслідок неповноти змішування палива із повітрям, що вноситься. Найбільш близьким аналогом пропонованої корисної моделі є газовий пальник вихровий прямоточно-лопаткового типу (Винтовкин А.А., Ладыгичев М.Г., Гусовский В.Л., Усачёв А.Б. Современные горелочные устройства (конструкции и технические характеристики). Справочное издание. -М.: Машиностроение-1, 2001. - с. 328-331), що містить повітропідвідний корпус із патрубком, з'єднаний із спрямовуючою трубою, периферійний газовий колектор, в стінці якого встановлені розташовані у два ряди жиклери, розміщений з зовнішнього боку спрямовуючої труби завихрювач повітря з 18 лопатками, при цьому у першому ряду, ближньому до вихідного перерізу пальника, встановлені 16 жиклерів, осі яких мають нахил у напрямку спрямовуючої ос труби, причому 8 жиклерів направлені радіально до і пальника, інші мають хордальне направлення своєї осі до перерізу пальника, а у другому ряду, біля завихрювача повітря, встановлено 8 жиклерів, розташованих хордально і з кутом нахилу осей 60°, причому половина жиклерів попарно мають нахил у бік спалювального тунелю, а половина у бік завихрювача повітря. Відомий пальник не забезпечує високої повноти згоряння палива, унаслідок недостатньо якісного процесу змішування газоподібного палива із повітрям. Це обумовлено тим, що жорстко прикріплені до зовнішнього боку спрямовуючої труби лопатки завихрювача повітря не забезпечують достатню турбулізацію потоку газоповітряної суміші. В основу корисної моделі поставлена задача вдосконалення газового пальника прямоточнолопаткового типу, в якому за рахунок конструктивних особливостей забезпечується поліпшення процесу змішування газоподібного палива із повітрям внаслідок підвищення турбулізації потоку газоповітряної суміші, що призводить до збільшення повноти згоряння палива. Поставлена задача вирішується тим, що в газовому пальнику вихровому прямоточнолопаткового типу, що містить повітропідвідний корпус із патрубком, з'єднаний із спрямовуючою трубою, периферійний газовий колектор, в стінці якого встановлені розташовані у два ряди жиклери, розміщений з зовнішнього боку спрямовуючої труби завихрювач повітря з лопатками, згідно з корисною моделлю, лопатки закріплені на кінці направляючої труби, ближчому до спалювального тунелю на шпильках і взаємозв'язані за допомогою кільця зі штангою, що розміщена в спрямовуючій трубі уздовж її поздовжньої осі. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показаний газовий пальник вихровий прямоточно-лопаткового типу, повздовжній розріз; на Фіг. 2 - розріз по А-А на Фіг. 1; на Фіг. 3 - розріз по В-В на Фіг. 1. Пальник містить повітропідвідний корпус 1 із патрубком, з'єднаний із спрямовуючою трубою 2. Пальник оснащений периферійним газовим колектором 3, в стінці якого встановлені розташовані у два ряди жиклери 4. З зовнішнього боку спрямовуючої труби 2 розміщений завихрювач 5 повітря з лопатками 6. Лопатки 6 закріплені на кінці направляючої труби, ближчому до спалювального тунелю 7 на шпильках 8 і взаємозв'язані за допомогою кільця 9 зі штангою 10, що розміщена в спрямовуючій трубі 2 уздовж її поздовжньої осі. Половина жиклерів 4 мають нахил у бік спалювального тунелю 7, а половина у бік завихрювача 5 повітря. Пальник працює наступним чином. Повітря подається у пальник через повітропідвідний корпус 1, газ із периферійного газового колектора 3 подається через жиклери 4 та спрямовуючу трубу 2 у спалювальний тунель 7. Повітря проходить через лопатки 6 завихрювача 5 і змішується з газом у спалювальному тунелі 7. Закріплені на кінці направляючої труби 6, ближчому до спалювального тунелю 7 на шпильках 8 лопатки 6 є рухомими і нахиляються у бік спалювального тунелю синхронно штангою 10, що взаємозв'язана за допомогою кільця 9 з лопатками 6. Наявність штанги 10 забезпечує можливість регулювання кута нахилу лопаток 6 в інтервалі від 45° до 60°. Це впливає на кут площини поверхні лопаток 6, яка взаємодіє з вектором потоку повітря, забезпечуючи достатню турбулізацію потоку газоповітряної суміші, що приводить до поліпшення процесу змішування газоподібного палива із повітрям. 1 UA 86391 U Таким чином, використання пропонованого газового пальника приводить до збільшення повноти згоряння палива за рахунок поліпшення процесу змішування газоподібного палива із повітрям внаслідок підвищення турбулізації потоку газоповітряної суміші. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Газовий пальник вихровий прямоточно-лопаткового типу, що містить повітропідвідний корпус із патрубком, з'єднаний із спрямовуючою трубою, периферійний газовий колектор, в стінці якого встановлені розташовані у два ряди жиклери, розміщений з зовнішнього боку спрямовуючої труби завихрювач повітря з лопатками, який відрізняється тим, що лопатки закріплені на кінці направляючої труби, ближчому до спалювального тунелю на шпильках і взаємозв'язані за допомогою кільця зі штангою, що розміщена в спрямовуючій трубі уздовж її поздовжньої осі. 2 UA 86391 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
