Спосіб видалення речовин із ємностей, зокрема заглиблених у ґрунт

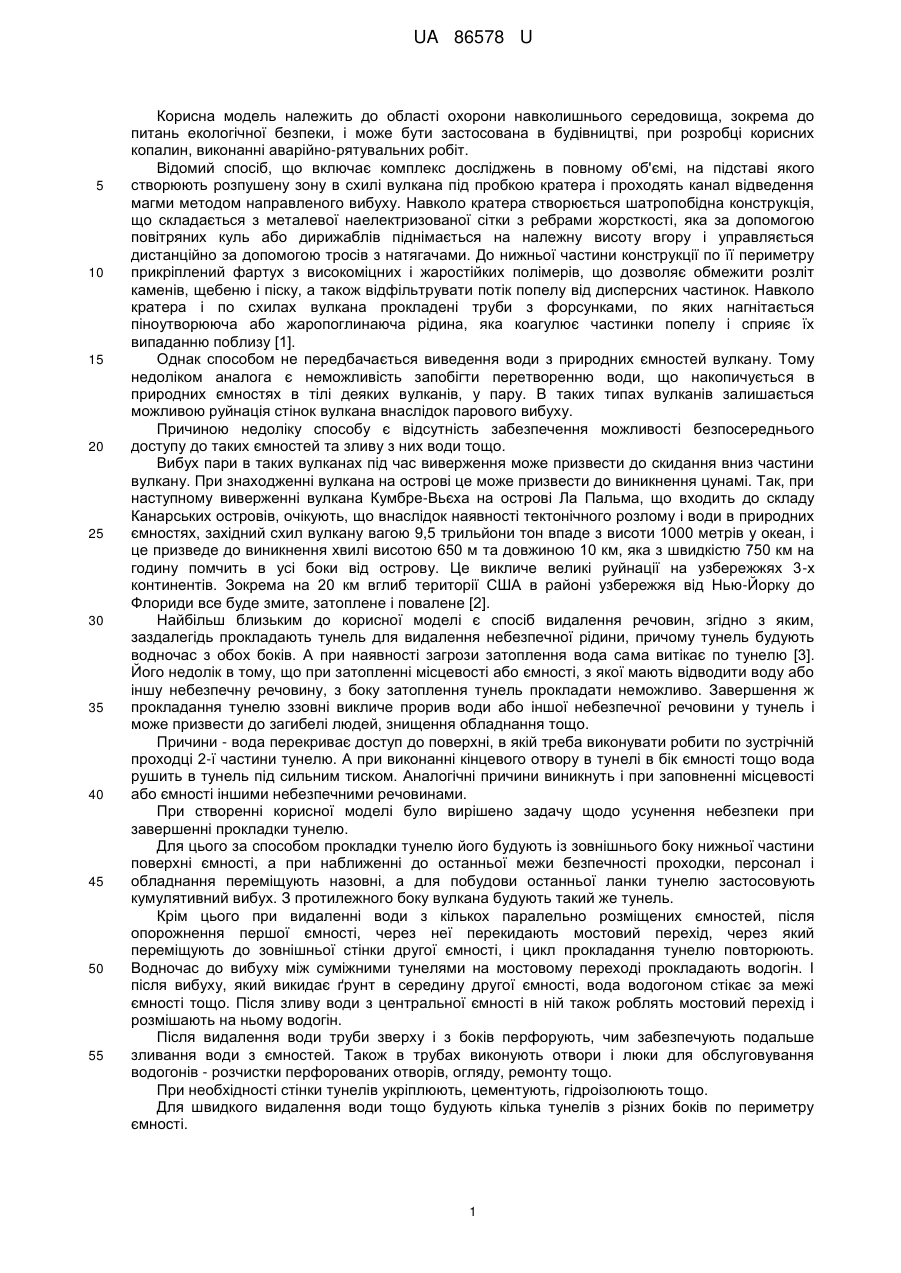

Реферат: UA 86578 U UA 86578 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області охорони навколишнього середовища, зокрема до питань екологічної безпеки, і може бути застосована в будівництві, при розробці корисних копалин, виконанні аварійно-рятувальних робіт. Відомий спосіб, що включає комплекс досліджень в повному об'ємі, на підставі якого створюють розпушену зону в схилі вулкана під пробкою кратера і проходять канал відведення магми методом направленого вибуху. Навколо кратера створюється шатропобідна конструкція, що складається з металевої наелектризованої сітки з ребрами жорсткості, яка за допомогою повітряних куль або дирижаблів піднімається на належну висоту вгору і управляється дистанційно за допомогою тросів з натягачами. До нижньої частини конструкції по її периметру прикріплений фартух з високоміцних і жаростійких полімерів, що дозволяє обмежити розліт каменів, щебеню і піску, а також відфільтрувати потік попелу від дисперсних частинок. Навколо кратера і по схилах вулкана прокладені труби з форсунками, по яких нагнітається піноутворююча або жаропоглинаюча рідина, яка коагулює частинки попелу і сприяє їх випаданню поблизу [1]. Однак способом не передбачається виведення води з природних ємностей вулкану. Тому недоліком аналога є неможливість запобігти перетворенню води, що накопичується в природних ємностях в тілі деяких вулканів, у пару. В таких типах вулканів залишається можливою руйнація стінок вулкана внаслідок парового вибуху. Причиною недоліку способу є відсутність забезпечення можливості безпосереднього доступу до таких ємностей та зливу з них води тощо. Вибух пари в таких вулканах під час виверження може призвести до скидання вниз частини вулкану. При знаходженні вулкана на острові це може призвести до виникнення цунамі. Так, при наступному виверженні вулкана Кумбре-Вьєха на острові Ла Пальма, що входить до складу Канарських островів, очікують, що внаслідок наявності тектонічного розлому і води в природних ємностях, західний схил вулкану вагою 9,5 трильйони тон впаде з висоти 1000 метрів у океан, і це призведе до виникнення хвилі висотою 650 м та довжиною 10 км, яка з швидкістю 750 км на годину помчить в усі боки від острову. Це викличе великі руйнації на узбережжях 3-х континентів. Зокрема на 20 км вглиб території США в районі узбережжя від Нью-Йорку до Флориди все буде змите, затоплене і повалене [2]. Найбільш близьким до корисної моделі є спосіб видалення речовин, згідно з яким, заздалегідь прокладають тунель для видалення небезпечної рідини, причому тунель будують водночас з обох боків. А при наявності загрози затоплення вода сама витікає по тунелю [3]. Його недолік в тому, що при затопленні місцевості або ємності, з якої мають відводити воду або іншу небезпечну речовину, з боку затоплення тунель прокладати неможливо. Завершення ж прокладання тунелю ззовні викличе прорив води або іншої небезпечної речовини у тунель і може призвести до загибелі людей, знищення обладнання тощо. Причини - вода перекриває доступ до поверхні, в якій треба виконувати робити по зустрічній проходці 2-ї частини тунелю. А при виконанні кінцевого отвору в тунелі в бік ємності тощо вода рушить в тунель під сильним тиском. Аналогічні причини виникнуть і при заповненні місцевості або ємності іншими небезпечними речовинами. При створенні корисної моделі було вирішено задачу щодо усунення небезпеки при завершенні прокладки тунелю. Для цього за способом прокладки тунелю його будують із зовнішнього боку нижньої частини поверхні ємності, а при наближенні до останньої межи безпечності проходки, персонал і обладнання переміщують назовні, а для побудови останньої ланки тунелю застосовують кумулятивний вибух. З протилежного боку вулкана будують такий же тунель. Крім цього при видаленні води з кількох паралельно розміщених ємностей, після опорожнення першої ємності, через неї перекидають мостовий перехід, через який переміщують до зовнішньої стінки другої ємності, і цикл прокладання тунелю повторюють. Водночас до вибуху між суміжними тунелями на мостовому переході прокладають водогін. І після вибуху, який викидає ґрунт в середину другої ємності, вода водогоном стікає за межі ємності тощо. Після зливу води з центральної ємності в ній також роблять мостовий перехід і розмішають на ньому водогін. Після видалення води труби зверху і з боків перфорують, чим забезпечують подальше зливання води з ємностей. Також в трубах виконують отвори і люки для обслуговування водогонів - розчистки перфорованих отворів, огляду, ремонту тощо. При необхідності стінки тунелів укріплюють, цементують, гідроізолюють тощо. Для швидкого видалення води тощо будують кілька тунелів з різних боків по периметру ємності. 1 UA 86578 U 5 10 15 20 25 30 35 А при наявності розділення ємностей по висоті можливе буріння з поверхні вулкана свердловин, через які вода з верхніх ємностей буде стікати до нижніх і видалятись з них. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено схему ємностей вулкану, на фіг. 2 схема утворення пари в ємностях вулкану, на фіг. 3 - схема відводу води з ємностей вулкану. Виникненню пари під час виверження запобігають таким чином. Заздалегідь прокладають тунель для видалення небезпечної рідини, причому тунель будують із зовнішнього боку нижньої частини поверхні ємності 1, а при наближенні до останньої межи безпечності проходки, персонал і обладнання перемішують назовні, і для побудови останньої ланки тунелю застосовують кумулятивний вибух. При видаленні води з кількох паралельно розміщених ємностей 2, після опорожнення першої ємності, через неї перекидають вантовий чи інший мостовий перехід 3, через який переміщують до зовнішньої стінки другої ємності обладнання тощо, і цикл прокладання тунелю повторюють. Після вибуху, який викидає грунт в середину другої ємності, вода водогоном стікає за межі вулкану. І так надалі. Після зливу води з центральної ємності 4 в ній також роблять мостовий перехід і розмішають на ньому останню ланку водогону 5. Після видалення води труби зверху і з боків перфорують, чим забезпечують подальше зливання води з ємностей через перфоровані отвори (не наведені). Також в трубах виконують отвори і люки (не наведені) для обслуговування водогонів - розчистки перфорованих отворів, огляду, ремонту тощо. При необхідності стінки тунелів укріплюють, цементують, гідроізолюють тощо. Можлива також прокладка труб-опалубок із перфорацією їхніх стінок для дренажу води зі стінок тунелю. Для швидкого видалення води тощо будують кілька тунелів з різних боків по периметру вулкана. А при наявності розділення ємностей по висоті можливе буріння з поверхні вулкана свердловин, через які вода з верхніх ємностей буде стікати до нижніх і видалятись з них. Використання способу дозволить запобігти виникненню вкрай небезпечних цунамі, а також запобігти руйнації уламками вулкану навколишнього середовища тощо. Використані джерела: 1. СПОСОБ СНИЖЕНИЯ ДИНАМИЧЕСКИХ ВОЗДЕЙСТВИЙ ВУЛКАНА НА ОКРУЖАЮЩУЮ 7 СРЕДУ ПРИ ЕГО ИЗВЕРЖЕНИИ [Текст]: пат. 24340 Рос. Федерация: МПК E01F 7/04 / Перфилов А. А.; заявитель и патентообладатель Перфилов А. А. - № 2010118818/03; заявл. 13.05.2010; опубл. 20.11.2011. 2. Вулкани: Кінонарис // Телеканал "Про все", 25 березня 2013 р. 3. Корабли Калигулы: Историческое исследование // Телеканал "Моя планета", 4 ноября 2012 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Спосіб видалення речовин із ємностей, зокрема заглиблених у ґрунт, згідно з яким, заздалегідь прокладають тунель для видалення небезпечної рідини, який відрізняється тим, що тунель будують із зовнішнього боку нижньої частини поверхні ємності, а при наближенні до останньої межі безпечності проходки, персонал і обладнання переміщують назовні, а для побудови останньої ланки тунелю застосовують кумулятивний вибух, причому при видаленні води з кількох паралельно розміщених ємностей, після опорожнення першої ємності, через неї перекидають мостовий перехід, через який переміщують все необхідне до зовнішньої стінки другої ємності, і цикл прокладання тунелю повторюють, при цьому до вибуху між суміжними тунелями на мостовому переході прокладають водогін, а після вибуху, який викидає ґрунт в середину другої ємності, вода водогоном стікає за межі ємності тощо, причому після зливу води з центральної ємності в ній також роблять мостовий перехід і розмішають на ньому водогін, а після видалення води труби зверху і з боків перфорують, чим забезпечують подальше зливання води з ємностей, також в трубах виконують отвори і люки для обслуговування водогонів розчистки перфорованих отворів, огляду, ремонту тощо, а при наявності розділення ємностей по висоті виконують між ними отвори, через які воду з верхніх ємностей спускають до нижніх і видаляють з них. 2 UA 86578 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
