Обладнання для запобігання забиванню каналізаційних мереж

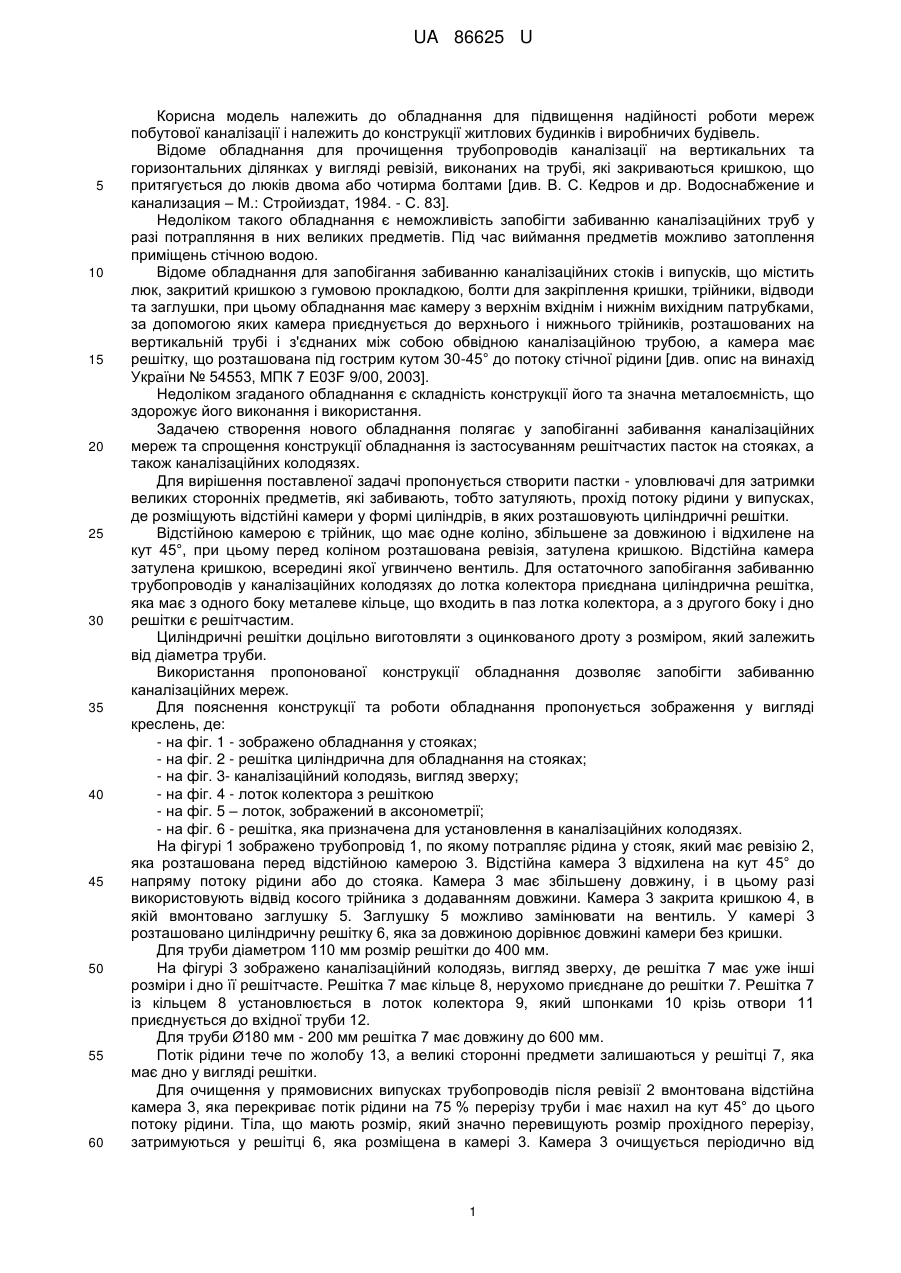

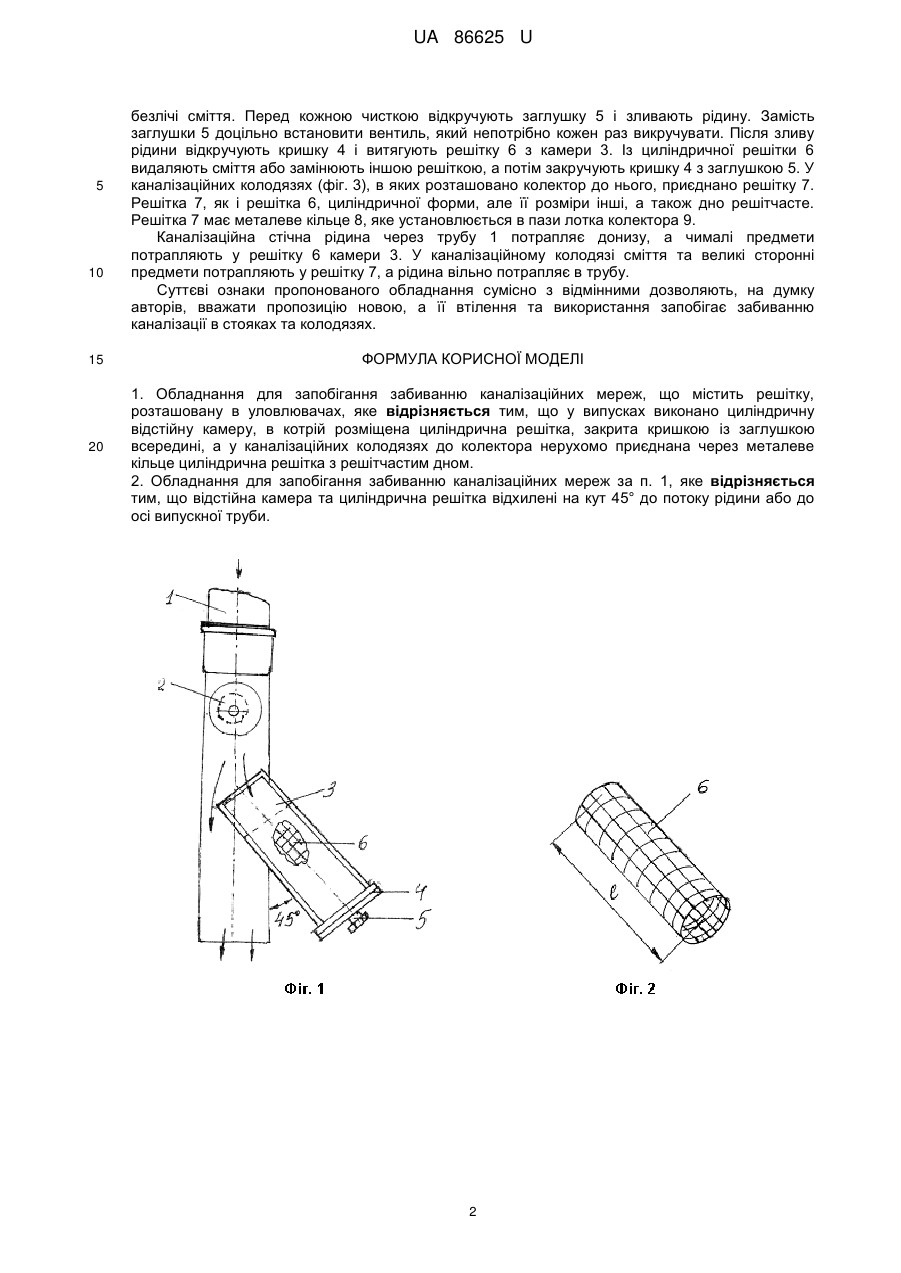

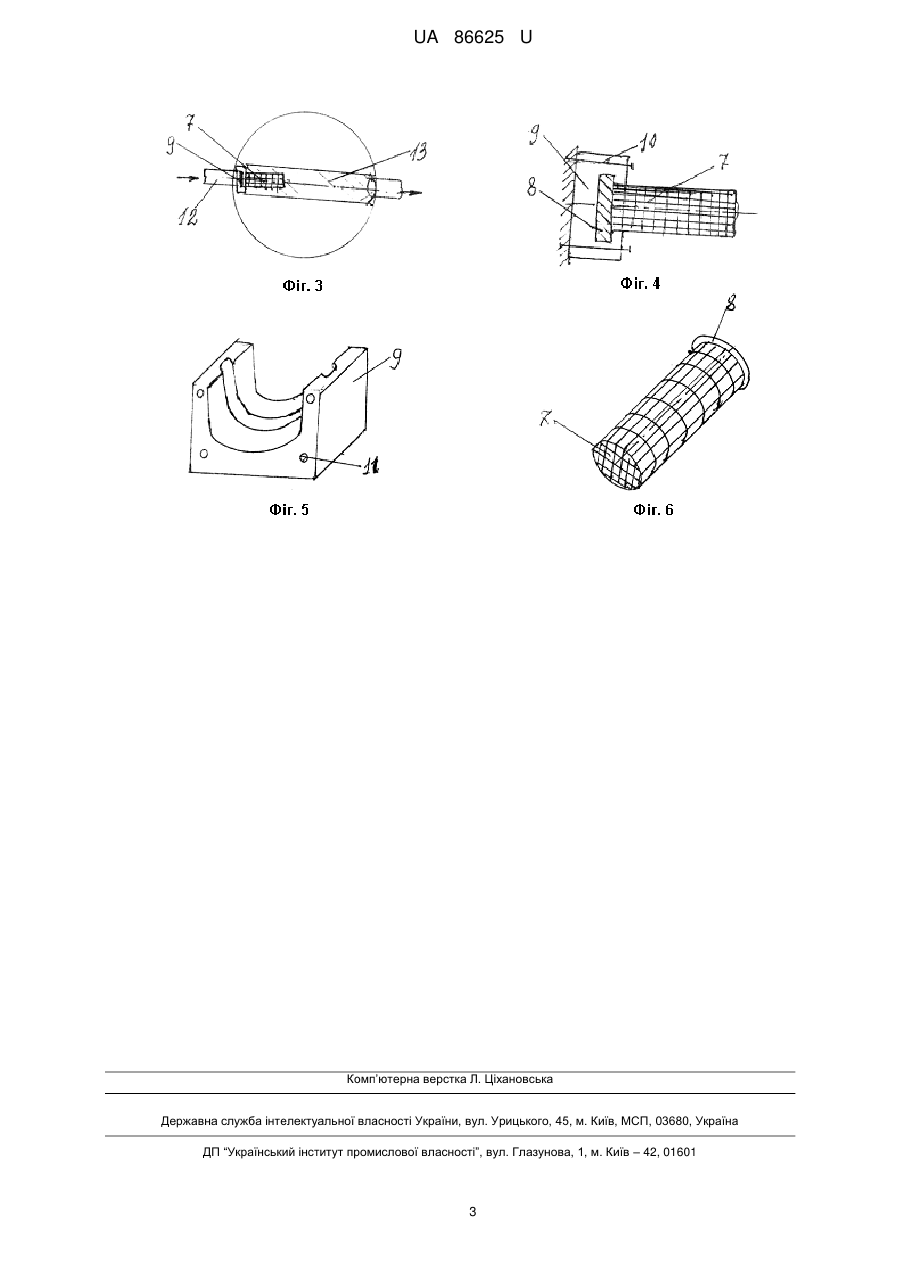

Реферат: Обладнання для запобігання забиванню каналізаційних мереж містить решітку, розташовану в уловлювачах. У випусках виконано циліндричну відстійну камеру, в котрій розміщена циліндрична решітка, закрита кришкою із заглушкою всередині. У каналізаційних колодязях до колектора нерухомо приєднана через металеве кільце циліндрична решітка з решітчастим дном. UA 86625 U (54) ОБЛАДНАННЯ ДЛЯ ЗАПОБІГАННЯ ЗАБИВАННЮ КАНАЛІЗАЦІЙНИХ МЕРЕЖ UA 86625 U UA 86625 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для підвищення надійності роботи мереж побутової каналізації і належить до конструкції житлових будинків і виробничих будівель. Відоме обладнання для прочищення трубопроводів каналізації на вертикальних та горизонтальних ділянках у вигляді ревізій, виконаних на трубі, які закриваються кришкою, що притягується до люків двома або чотирма болтами [див. В. С. Кедров и др. Водоснабжение и канализация – М.: Стройиздат, 1984. - С. 83]. Недоліком такого обладнання є неможливість запобігти забиванню каналізаційних труб у разі потрапляння в них великих предметів. Під час виймання предметів можливо затоплення приміщень стічною водою. Відоме обладнання для запобігання забиванню каналізаційних стоків і випусків, що містить люк, закритий кришкою з гумовою прокладкою, болти для закріплення кришки, трійники, відводи та заглушки, при цьому обладнання має камеру з верхнім вхіднім і нижнім вихідним патрубками, за допомогою яких камера приєднується до верхнього і нижнього трійників, розташованих на вертикальній трубі і з'єднаних між собою обвідною каналізаційною трубою, а камера має решітку, що розташована під гострим кутом 30-45° до потоку стічної рідини [див. опис на винахід України № 54553, МПК 7 E03F 9/00, 2003]. Недоліком згаданого обладнання є складність конструкції його та значна металоємність, що здорожує його виконання і використання. Задачею створення нового обладнання полягає у запобіганні забивання каналізаційних мереж та спрощення конструкції обладнання із застосуванням решітчастих пасток на стояках, а також каналізаційних колодязях. Для вирішення поставленої задачі пропонується створити пастки - уловлювачі для затримки великих сторонніх предметів, які забивають, тобто затуляють, прохід потоку рідини у випусках, де розміщують відстійні камери у формі циліндрів, в яких розташовують циліндричні решітки. Відстійною камерою є трійник, що має одне коліно, збільшене за довжиною і відхилене на кут 45°, при цьому перед коліном розташована ревізія, затулена кришкою. Відстійна камера затулена кришкою, всередині якої угвинчено вентиль. Для остаточного запобігання забиванню трубопроводів у каналізаційних колодязях до лотка колектора приєднана циліндрична решітка, яка має з одного боку металеве кільце, що входить в паз лотка колектора, а з другого боку і дно решітки є решітчастим. Циліндричні решітки доцільно виготовляти з оцинкованого дроту з розміром, який залежить від діаметра труби. Використання пропонованої конструкції обладнання дозволяє запобігти забиванню каналізаційних мереж. Для пояснення конструкції та роботи обладнання пропонується зображення у вигляді креслень, де: - на фіг. 1 - зображено обладнання у стояках; - на фіг. 2 - решітка циліндрична для обладнання на стояках; - на фіг. 3- каналізаційний колодязь, вигляд зверху; - на фіг. 4 - лоток колектора з решіткою - на фіг. 5 – лоток, зображений в аксонометрії; - на фіг. 6 - решітка, яка призначена для установлення в каналізаційних колодязях. На фігурі 1 зображено трубопровід 1, по якому потрапляє рідина у стояк, який має ревізію 2, яка розташована перед відстійною камерою 3. Відстійна камера 3 відхилена на кут 45° до напряму потоку рідини або до стояка. Камера 3 має збільшену довжину, і в цьому разі використовують відвід косого трійника з додаванням довжини. Камера 3 закрита кришкою 4, в якій вмонтовано заглушку 5. Заглушку 5 можливо замінювати на вентиль. У камері 3 розташовано циліндричну решітку 6, яка за довжиною дорівнює довжині камери без кришки. Для труби діаметром 110 мм розмір решітки до 400 мм. На фігурі 3 зображено каналізаційний колодязь, вигляд зверху, де решітка 7 має уже інші розміри і дно її решітчасте. Решітка 7 має кільце 8, нерухомо приєднане до решітки 7. Решітка 7 із кільцем 8 установлюється в лоток колектора 9, який шпонками 10 крізь отвори 11 приєднується до вхідної труби 12. Для труби Ø180 мм - 200 мм решітка 7 має довжину до 600 мм. Потік рідини тече по жолобу 13, а великі сторонні предмети залишаються у решітці 7, яка має дно у вигляді решітки. Для очищення у прямовисних випусках трубопроводів після ревізії 2 вмонтована відстійна камера 3, яка перекриває потік рідини на 75 % перерізу труби і має нахил на кут 45° до цього потоку рідини. Тіла, що мають розмір, який значно перевищують розмір прохідного перерізу, затримуються у решітці 6, яка розміщена в камері 3. Камера 3 очищується періодично від 1 UA 86625 U 5 10 15 20 безлічі сміття. Перед кожною чисткою відкручують заглушку 5 і зливають рідину. Замість заглушки 5 доцільно встановити вентиль, який непотрібно кожен раз викручувати. Після зливу рідини відкручують кришку 4 і витягують решітку 6 з камери 3. Із циліндричної решітки 6 видаляють сміття або замінюють іншою решіткою, а потім закручують кришку 4 з заглушкою 5. У каналізаційних колодязях (фіг. 3), в яких розташовано колектор до нього, приєднано решітку 7. Решітка 7, як і решітка 6, циліндричної форми, але її розміри інші, а також дно решітчасте. Решітка 7 має металеве кільце 8, яке установлюється в пази лотка колектора 9. Каналізаційна стічна рідина через трубу 1 потрапляє донизу, а чималі предмети потрапляють у решітку 6 камери 3. У каналізаційному колодязі сміття та великі сторонні предмети потрапляють у решітку 7, а рідина вільно потрапляє в трубу. Суттєві ознаки пропонованого обладнання сумісно з відмінними дозволяють, на думку авторів, вважати пропозицію новою, а її втілення та використання запобігає забиванню каналізації в стояках та колодязях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Обладнання для запобігання забиванню каналізаційних мереж, що містить решітку, розташовану в уловлювачах, яке відрізняється тим, що у випусках виконано циліндричну відстійну камеру, в котрій розміщена циліндрична решітка, закрита кришкою із заглушкою всередині, а у каналізаційних колодязях до колектора нерухомо приєднана через металеве кільце циліндрична решітка з решітчастим дном. 2. Обладнання для запобігання забиванню каналізаційних мереж за п. 1, яке відрізняється тим, що відстійна камера та циліндрична решітка відхилені на кут 45° до потоку рідини або до осі випускної труби. 2 UA 86625 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
