Обладнання для запобігання забиванню каналізаційних стояків і випусків

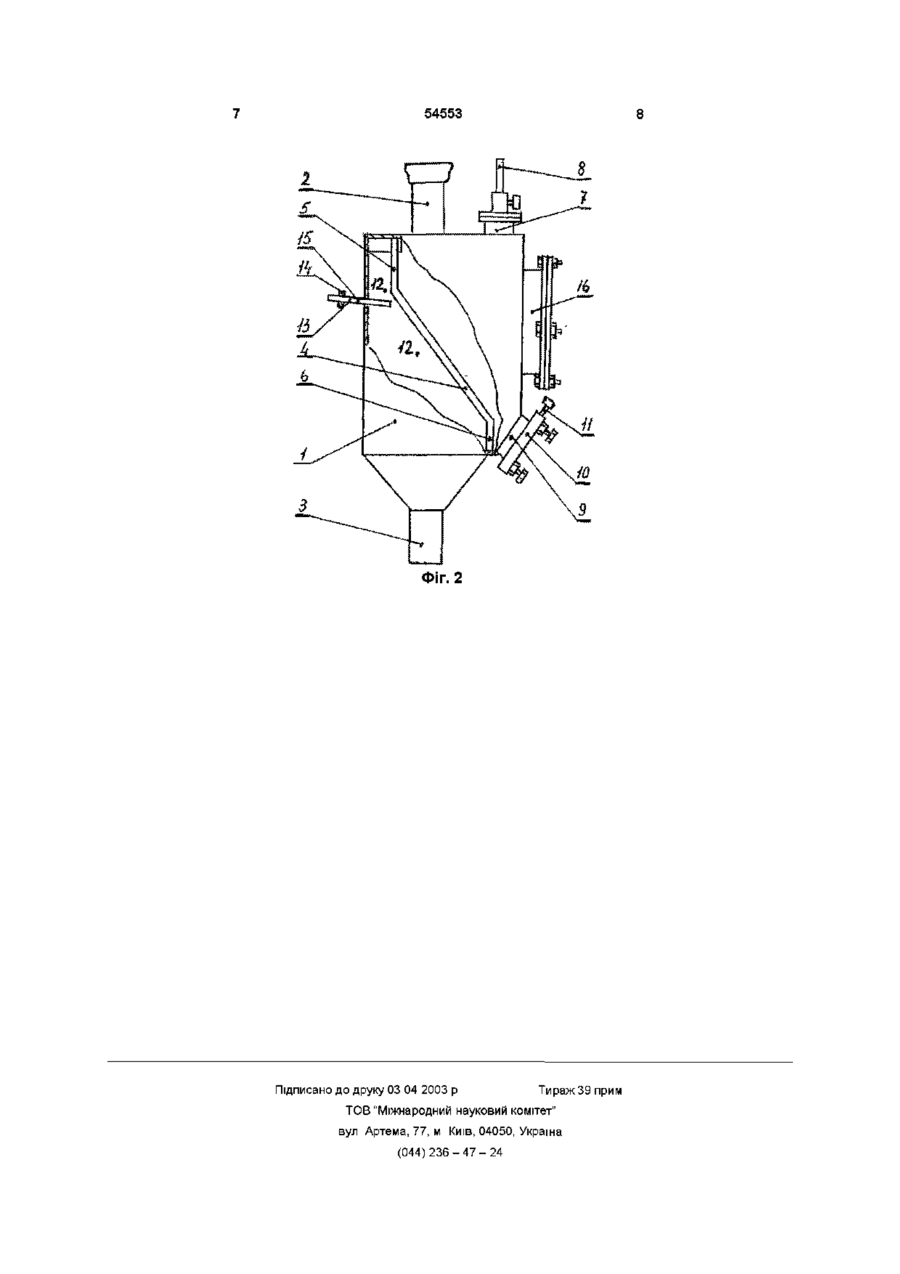

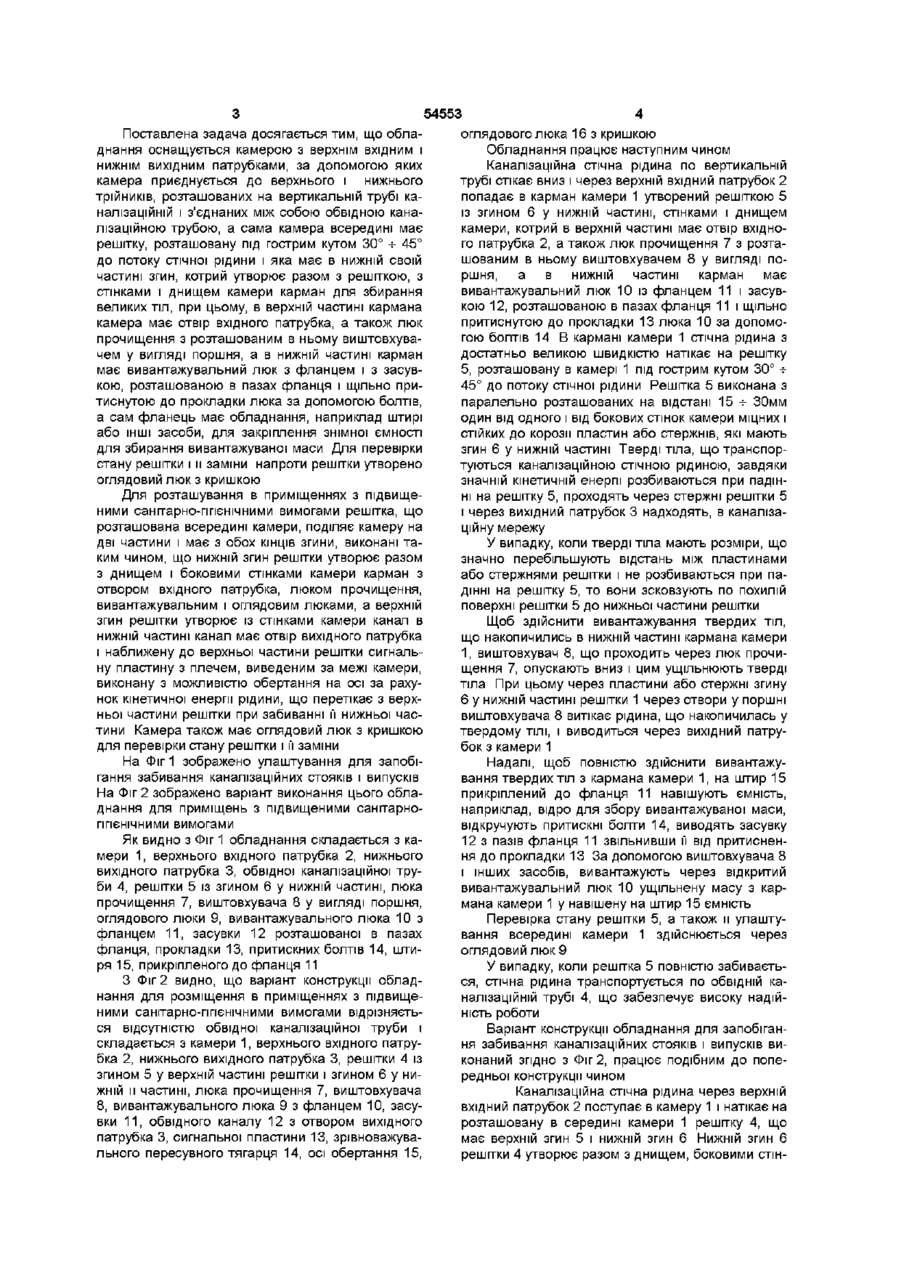

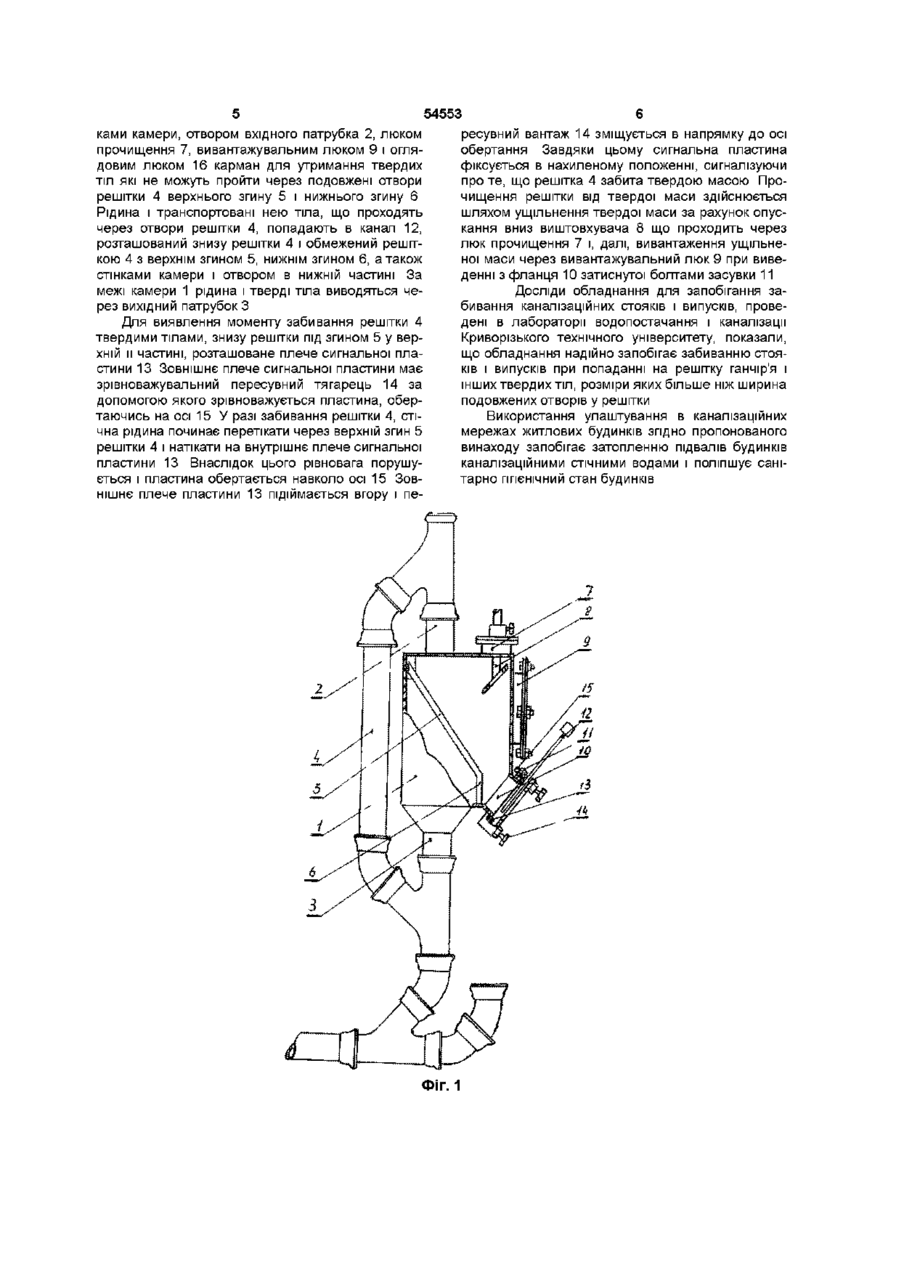

1 Обладнання для запобігання забиванню каналізаційних стояків і випусків, що містить люк, закритий кришкою з гумовою прокладкою, болти для закріплення кришки, трійники, відводи та заглушки, яке відрізняється тим, що воно оснащене камерою з верхнім вхідним і нижнім вихідним патрубками, за допомогою яких камера приєднується до верхнього і нижнього трійників, розташованих на вертикальній каналізаційній трубі і з'єднаних між собою обвідною каналізаційною трубою, а сама камера всередині має решітку, що розташована під гострим кутом 30° - 45° до потоку стічної рідини і має в нижній своїй частині згин, котрий утворює разом з решіткою, стінками і днищем камери карман для збирання великих тіл, при цьому в верхній частині кармана камера має отвір вхідного патрубка, а також люк прочищення з розташованим в ньому виштовхувачем у вигляді поршня, а в нижній частині карман має вивантажувальний люк із фланцем і з засувкою, розташованою в пазах фланця і щільно притиснутою до прокладки люка за допомогою болтів, а сам фланець має засоби, наприклад штирі, гаки або отвори, для закріплення знімної ємкості для збирання вивантажуваної маси Винахід відноситься до обладнань для підвищення надійності роботи мереж побутової каналізації шляхом запобігання забивання каналізаційних стояків і випусків ВІДОМІ ревізії, що установлюють на вертикальних і горизонтальних ділянках каналізаційних трубопроводів, які дозволяють виконувати прочищення труб в обох напрямках Ревізії виконують на трубі у вигляді люків які закриваються кришкою з гумовою прокладкою Кришки притягуються до люків двома або чотирма болтами (Див В С Кедров и др Водоснабжение и канализация - М Стройиздат 1981г) Недоліком є неможливість за допомогою цього обладнання запобігти забивання каналізаційних труб у разі попадання в них великих предметів В зв'язку з цим, до моменту відновлювання пропускної здатності каналізаційної мережі шляхом виймання предмета з труби, відбувається затоплення приміщень стічною водою Найбільш близьким до запропонованого обладнання є прочистка, яка установлюється на гори зонтальних ділянках каналізаційного трубопроводу і в нижній частині вертикальних каналізаційних труб Прочистка складається з косого трійника і відводу 135° або двох ВІДВОДІВ 135° які забезпечують плавний вхід тросу в трубу Зверху розтруб , трійника закритий заглушкою (Див Г С Кедров и др Водоснабжение и канализация - М Стройиздат, 1981 г) Недоліком такого обладнання є неможливість запобігти забивання трубопроводів при попаданні в них великих предметів Забивання трубопроводів приводить до затоплення поверхів і підвалів будинків Використання троса для прочищення труб погіршує санітарноппєнічні умови праці при обслуговуванні каналізаційних мереж Задачею винаходу є створення обладнання, яке б запобігало забиванню каналізаційних трубопроводів і затопленню поверхів і підвалів будинків каналізаційними стічними водами, поліпшувало б санітарно-гігієнічні умови праці робітниківсантехників 2 Обладнання за п 1, яке відрізняється тим, що всередині камера має наближену до верхньої частини решітки сигнальну пластину, виконану з можливістю обертання на осі, з плечем, виведеним за межі камери і оснащеним пересувним тягарцем О СО Ю Ю Ю 54553 Поставлена задача досягається тим, що обладнання оснащується камерою з верхнім вхідним і нижнім вихідним патрубками, за допомогою яких камера приєднується до верхнього і нижнього трійників, розташованих на вертикальній трубі каналізаційній і з'єднаних між собою обвідною каналізаційною трубою, а сама камера всередині має решітку, розташовану під гострим кутом 30° -ь 45° до потоку стічної рідини і яка має в нижній своїй частині згин, котрий утворює разом з решіткою, з стінками і днищем камери карман для збирання великих тіл, при цьому, в верхній частині кармана камера має отвір вхідного патрубка, а також люк прочищення з розташованим в ньому виштовхувачем у вигляді поршня, а в нижній частині карман має вивантажувальний люк з фланцем і з засувкою, розташованою в пазах фланця і щільно притиснутою до прокладки люка за допомогою болтів, а сам фланець має обладнання, наприклад штирі або ІНШІ засоби, для закріплення знімної ємності для збирання вивантажуваної маси Для перевірки стану решітки і и заміни напроти решітки утворено оглядовий люк з кришкою Для розташування в приміщеннях з підвищеними санітарно-гігієнічними вимогами решітка, що розташована всередині камери, поділяє камеру на дві частини і має з обох КІНЦІВ ЗГИНИ,виконані таким чином, що нижній згин решітки утворює разом з днищем і боковими стінками камери карман з отвором вхідного патрубка, люком прочищення, вивантажувальним і оглядовим люками, а верхній згин решітки утворює із стінками камери канал в нижній частині канал має отвір вихідного патрубка і наближену до верхньої частини решітки сигнальну пластину з плечем, виведеним за межі камери, виконану з можливістю обертання на осі за рахунок кінетичної енергії рідини, що перетікає з верхньої частини решітки при забиванні її нижньої частини Камера також має оглядовий люк з кришкою для перевірки стану решітки і її заміни На Фіг 1 зображено улаштування для запобігання забивання каналізаційних стояків і випусків На Фіг 2 зображено варіант виконання цього обладнання для приміщень з підвищеними санітарногігієнічними вимогами Як видно з Фіг 1 обладнання складається з камери 1, верхнього вхідного патрубка 2, нижнього вихідного патрубка 3, обвідної каналізаційної труби 4, решітки 5 із згином 6 у нижній частині, люка прочищення 7, виштовхувача 8 у вигляді поршня, оглядового люки 9, вивантажувального люка 10 з фланцем 11, засувки 12 розташованої в пазах фланця, прокладки 13, притискних болтів 14, штиря 15, прикріпленого до фланця 11 З Фіг 2 видно, що варіант конструкції обладнання для розміщення в приміщеннях з підвищеними санітарно-гігієнічними вимогами відрізняється відсутністю обвідної каналізаційної труби і складається з камери 1, верхнього вхідного патрубка 2, нижнього вихідного патрубка 3, решітки 4 із згином 5 у верхній частині решітки і згином 6 у нижній и частині, люка прочищення 7, виштовхувача 8, вивантажувального люка 9 з фланцем 10, засувки 11, обвідного каналу 12 з отвором вихідного патрубка 3, сигнальної пластини 13, зрівноважувального пересувного тягарця 14, осі обертання 15, оглядового люка 16 з кришкою Обладнання працює наступним чином Каналізаційна стічна рідина по вертикальній трубі стікає вниз і через верхній вхідний патрубок 2 попадає в карман камери 1 утворений решіткою 5 із згином 6 у нижній частині, стінками і днищем камери, котрий в верхній частині має отвір вхідного патрубка 2, а також люк прочищення 7 з розташованим в ньому виштовхувачем 8 у вигляді поршня, а в нижній частині карман має вивантажувальний люк 10 із фланцем 11 і засувкою 12, розташованою в пазах фланця 11 і щільно притиснутою до прокладки 13 люка 10 за допомогою болтів 14 В кармані камери 1 стічна рідина з достатньо великою швидкістю натікає на решітку 5, розташовану в камері 1 під гострим кутом 30° + 45° до потоку стічної рідини Решітка 5 виконана з паралельно розташованих на відстані 15 -ь 30мм один від одного і від бокових стінок камери міцних і стійких до корозії пластин або стержнів, які мають згин 6 у нижній частині Тверді тіла, що транспортуються каналізаційною стічною рідиною, завдяки значній кінетичній енергії розбиваються при падінні на решітку 5, проходять через стержні решітки 5 і через вихідний патрубок 3 надходять, в каналізаційну мережу У випадку, коли тверді тіла мають розміри, що значно перебільшують відстань між пластинами або стержнями решітки і не розбиваються при падінні на решітку 5, то вони зсковзують по похилій поверхні решітки 5 до нижньої частини решітки Щоб здійснити вивантажування твердих тіл, що накопичились в нижній частині кармана камери 1, виштовхувач 8, що проходить через люк прочищення 7, опускають вниз і цим ущільнюють тверді тіла При цьому через пластини або стержні згину 6 у нижній частині решітки 1 через отвори у поршні виштовхувача 8 витікає рідина, що накопичилась у твердому ТІЛІ, і виводиться через вихідний патрубок з камери 1 Надалі, щоб повністю здійснити вивантажування твердих тіл з кармана камери 1, на штир 15 прикріплений до фланця 11 навішують ємність, наприклад, відро для збору вивантажуваної маси, відкручують притискні болти 14, виводять засувку 12 з пазів фланця 11 звільнивши її від притиснення до прокладки 13 За допомогою виштовхувача 8 і інших засобів, вивантажують через відкритий вивантажувальний люк 10 ущільнену масу з кармана камери 1 у навішену на штир 15 ємність Перевірка стану решітки 5, а також и улаштування всередині камери 1 здійснюється через оглядовий люк 9 У випадку, коли решітка 5 повністю забивається, стічна рідина транспортується по обвідній каналізаційній трубі 4, що забезпечує високу надійність роботи Варіант конструкції обладнання для запобігання забивання каналізаційних стояків і випусків виконаний згідно з Фіг 2, працює подібним до попередньої конструкції чином Каналізаційна стічна рідина через верхнійвхідний патрубок 2 поступає в камеру 1 і натікає на розташовану в середині камери 1 решітку 4, що має верхній згин 5 і нижній згин 6 Нижній згин 6 решітки 4 утворює разом з днищем, боковими стін ками камери, отвором вхідного патрубка 2, люком прочищення 7, вивантажувальним люком 9 і оглядовим люком 16 карман для утримання твердих тіл які не можуть пройти через подовжені отвори решітки 4 верхнього згину 5 і нижнього згину 6 Рідина і транспортовані нею тіла, що проходять через отвори решітки 4, попадають в канал 12, розташований знизу решітки 4 і обмежений решіткою 4 з верхнім згином 5, нижнім згином 6, а також стінками камери і отвором в нижній частині За межі камери 1 рідина і тверді тіла виводяться через вихідний патрубок З Для виявлення моменту забивання решітки 4 твердими тілами, знизу решітки під згином 5 у верхній и частині, розташоване плече сигнальної пластини 13 Зовнішнє плече сигнальної пластини має зрівноважувальний пересувний тягарець 14 за допомогою якого зрівноважується пластина, обертаючись на осі 15 У разі забивання решітки 4, стічна рідина починає перетікати через верхній згин 5 решітки 4 і натікати на внутрішнє плече сигнальної пластини 13 Внаслідок цього рівновага порушується і пластина обертається навколо осі 15 Зовнішнє плече пластини 13 підіймається вгору і пе 54553 ресувний вантаж 14 зміщується в напрямку до осі обертання Завдяки цьому сигнальна пластина фіксується в нахиленому положенні, сигналізуючи про те, що решітка 4 забита твердою масою Прочищення решітки від твердої маси здійснюється шляхом ущільнення твердої маси за рахунок опускання вниз виштовхувача 8 що проходить через люк прочищення 7 і, далі, вивантаження ущільненої маси через вивантажувальний люк 9 при виведенні з фланця 10 затиснутої болтами засувки 11 Досліди обладнання для запобігання забивання каналізаційних стояків і випусків, проведені в лабораторії водопостачання і каналізації Криворізького технічного університету, показали, що обладнання надійно запобігає забиванню стояків і випусків при попаданні на решітку ганчір'я і інших твердих тіл, розміри яких більше ніж ширина подовжених отворів у решітки Використання улаштування в каналізаційних мережах житлових будинків згідно пропонованого винаходу запобігає затопленню підвалів будинків каналізаційними стічними водами і поліпшує санітарно ГІГІЄНІЧНИЙ стан будинків ФІГ. 1 54553 Фіг. 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
