Стенд для випробування двигунів внутрішнього згоряння

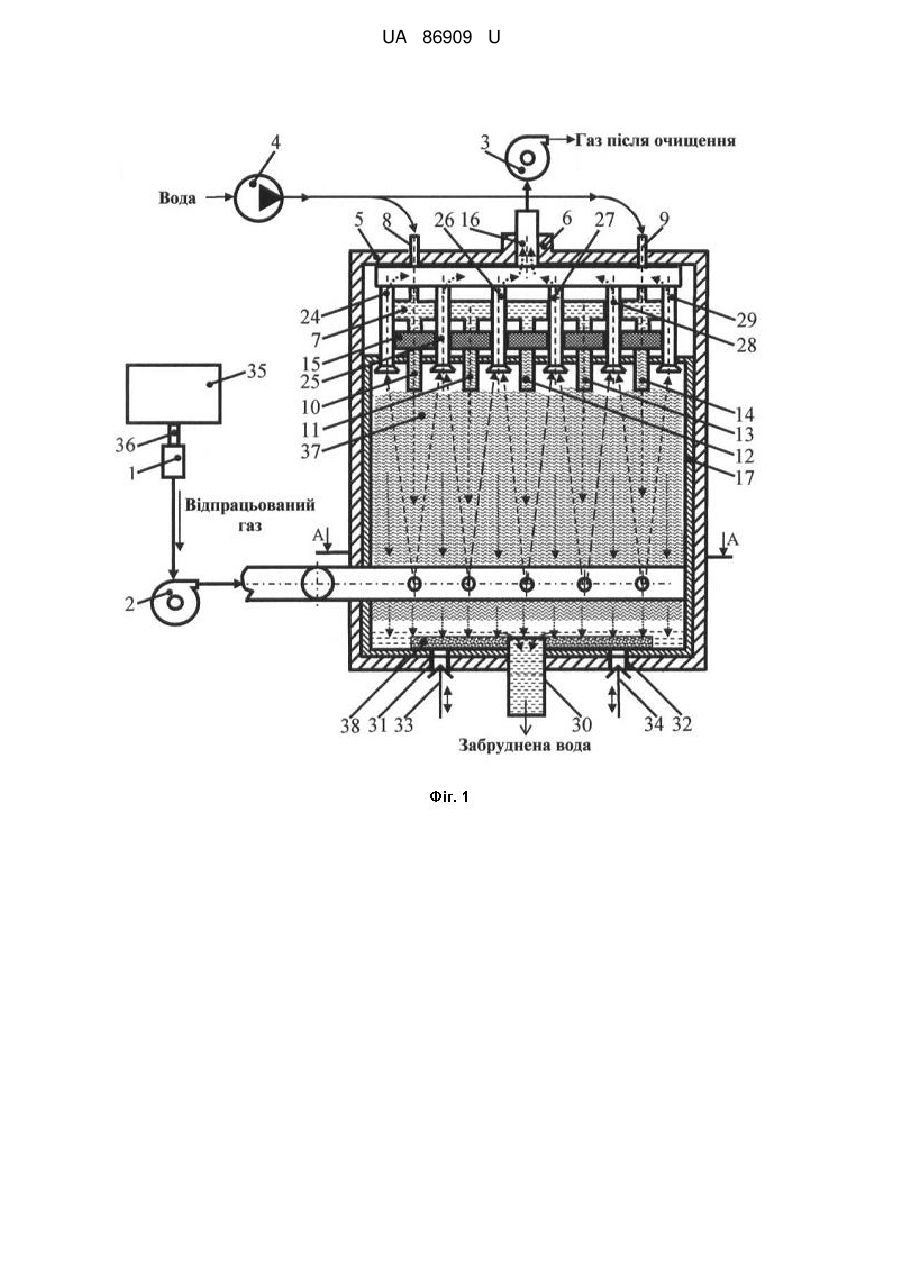

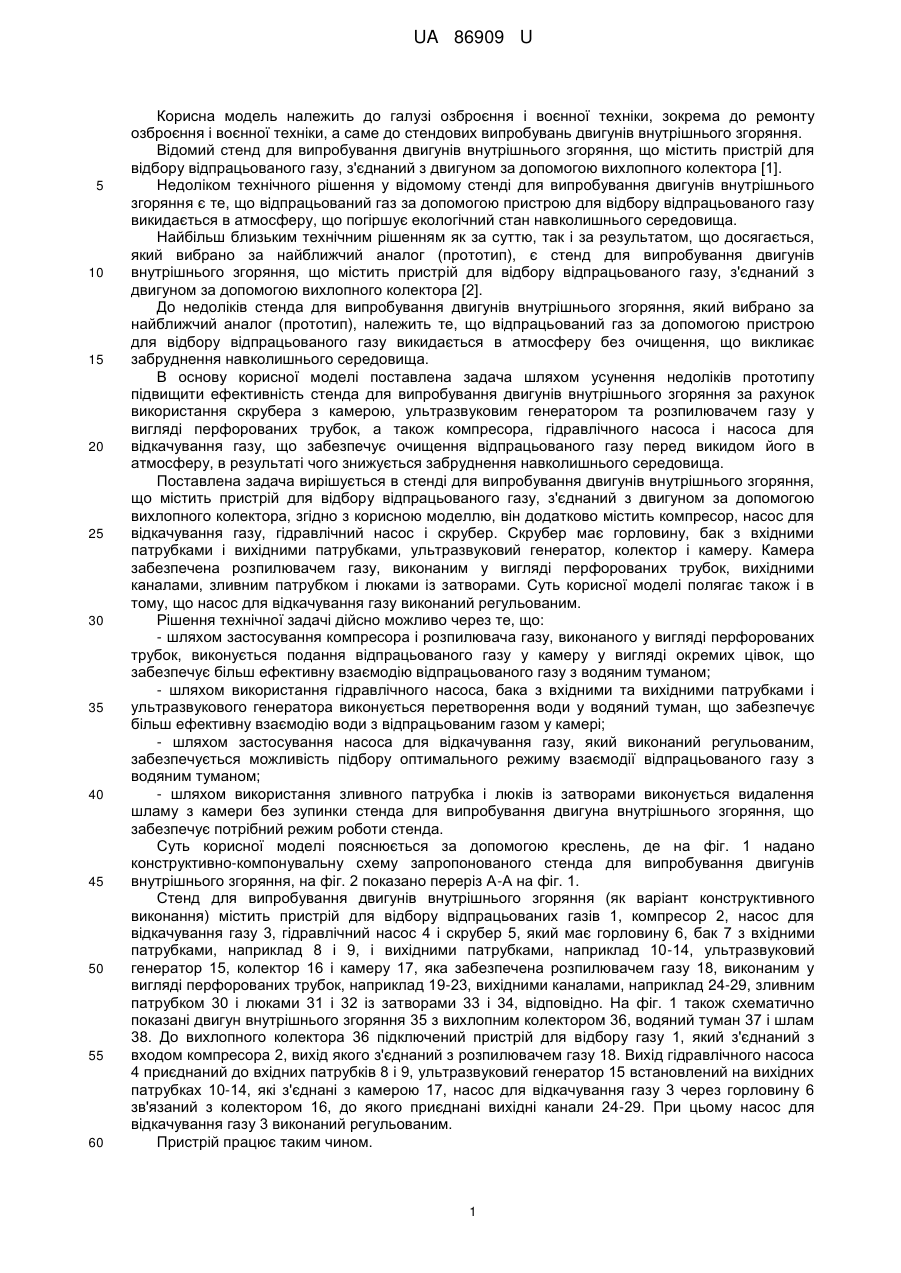

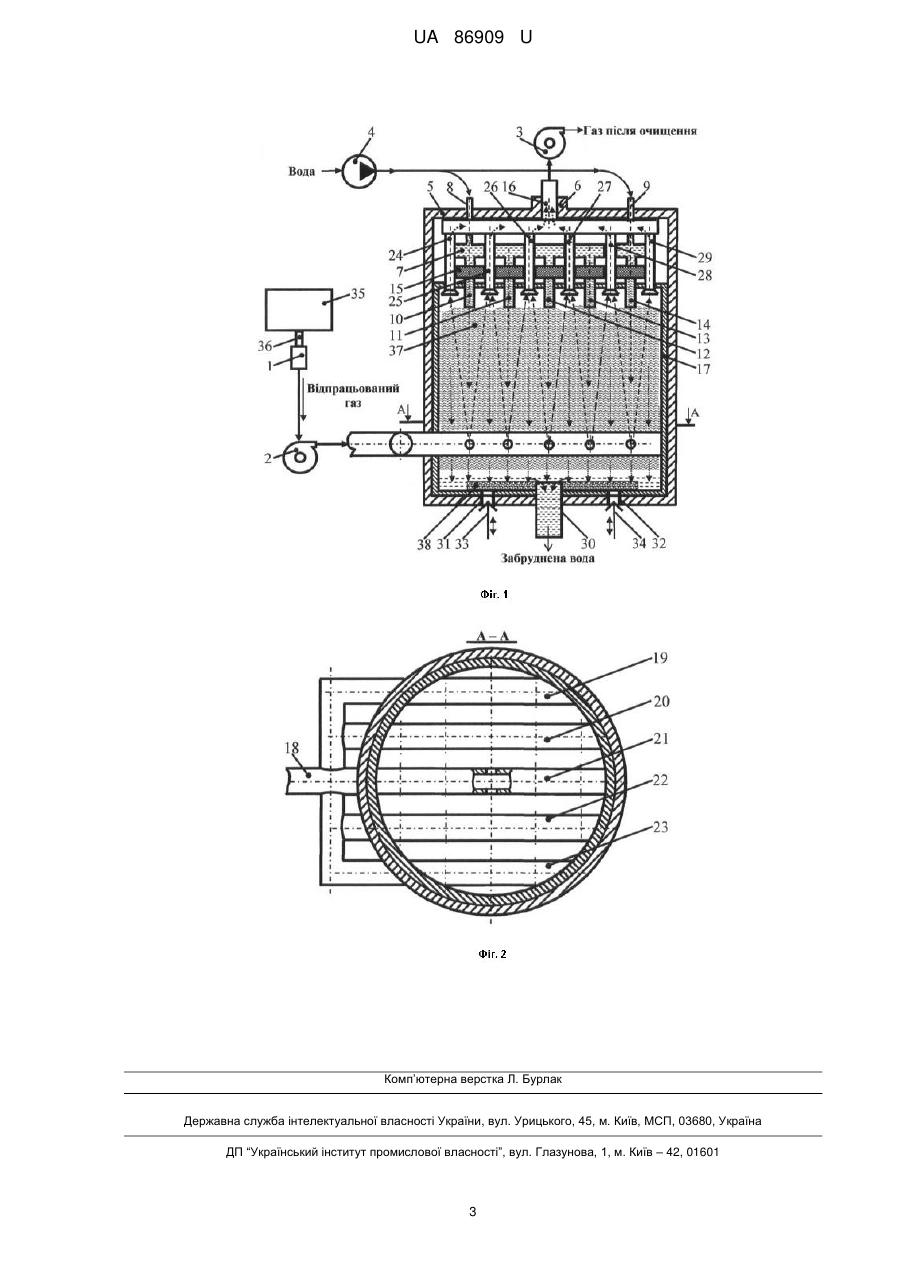

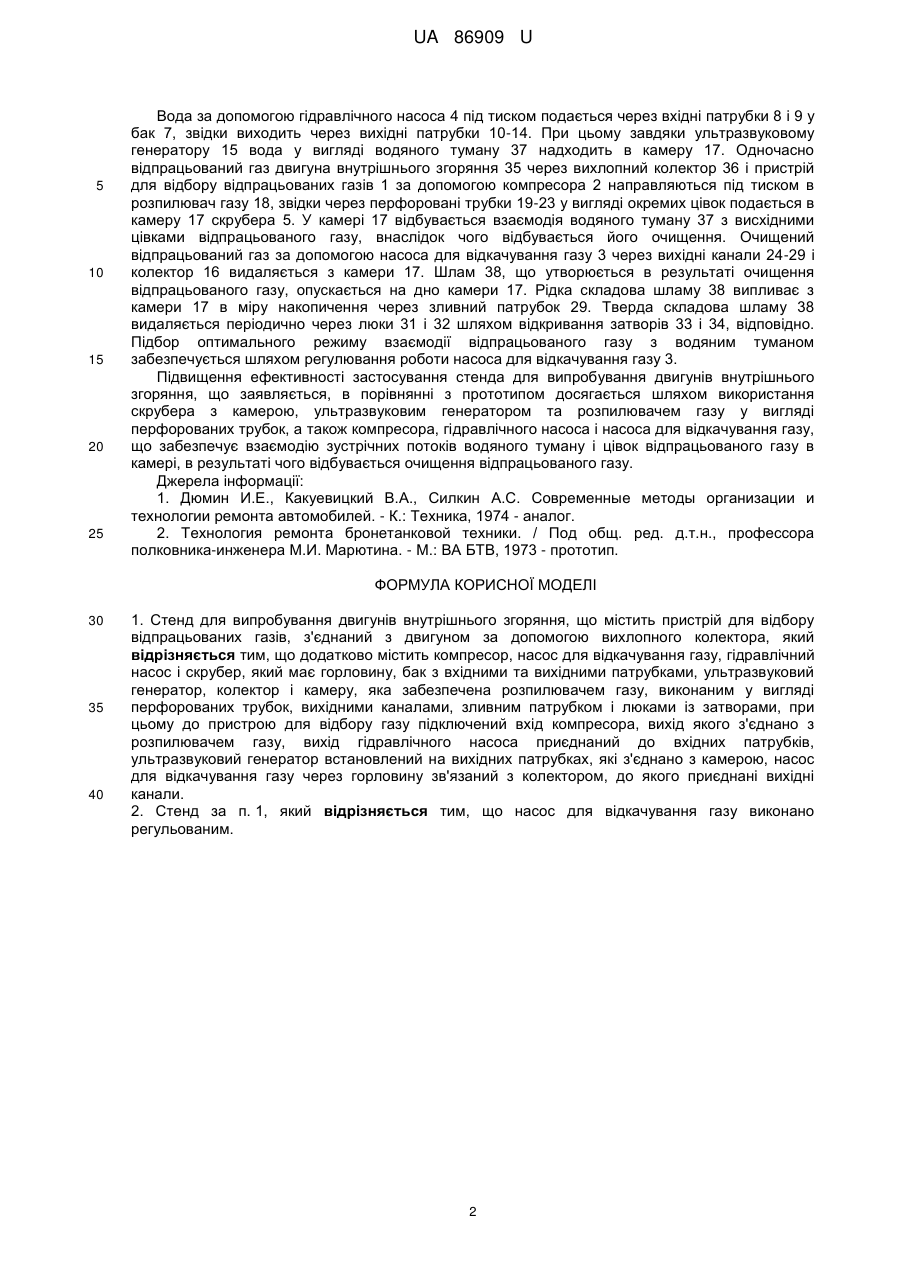

Реферат: Стенд для випробування двигунів внутрішнього згоряння містить пристрій для відбору відпрацьованих газів, з'єднаний з двигуном за допомогою вихлопного колектора, компресор, насос для відкачування газу, гідравлічний насос і скрубер, який має горловину, бак з вхідними та вихідними патрубками, ультразвуковий генератор, колектор і камеру. Камера забезпечена розпилювачем газу, виконаним у вигляді перфорованих трубок, вихідними каналами, зливним патрубком і люками із затворами. UA 86909 U (12) UA 86909 U UA 86909 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння і воєнної техніки, зокрема до ремонту озброєння і воєнної техніки, а саме до стендових випробувань двигунів внутрішнього згоряння. Відомий стенд для випробування двигунів внутрішнього згоряння, що містить пристрій для відбору відпрацьованого газу, з'єднаний з двигуном за допомогою вихлопного колектора [1]. Недоліком технічного рішення у відомому стенді для випробування двигунів внутрішнього згоряння є те, що відпрацьований газ за допомогою пристрою для відбору відпрацьованого газу викидається в атмосферу, що погіршує екологічний стан навколишнього середовища. Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, який вибрано за найближчий аналог (прототип), є стенд для випробування двигунів внутрішнього згоряння, що містить пристрій для відбору відпрацьованого газу, з'єднаний з двигуном за допомогою вихлопного колектора [2]. До недоліків стенда для випробування двигунів внутрішнього згоряння, який вибрано за найближчий аналог (прототип), належить те, що відпрацьований газ за допомогою пристрою для відбору відпрацьованого газу викидається в атмосферу без очищення, що викликає забруднення навколишнього середовища. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу підвищити ефективність стенда для випробування двигунів внутрішнього згоряння за рахунок використання скрубера з камерою, ультразвуковим генератором та розпилювачем газу у вигляді перфорованих трубок, а також компресора, гідравлічного насоса і насоса для відкачування газу, що забезпечує очищення відпрацьованого газу перед викидом його в атмосферу, в результаті чого знижується забруднення навколишнього середовища. Поставлена задача вирішується в стенді для випробування двигунів внутрішнього згоряння, що містить пристрій для відбору відпрацьованого газу, з'єднаний з двигуном за допомогою вихлопного колектора, згідно з корисною моделлю, він додатково містить компресор, насос для відкачування газу, гідравлічний насос і скрубер. Скрубер має горловину, бак з вхідними патрубками і вихідними патрубками, ультразвуковий генератор, колектор і камеру. Камера забезпечена розпилювачем газу, виконаним у вигляді перфорованих трубок, вихідними каналами, зливним патрубком і люками із затворами. Суть корисної моделі полягає також і в тому, що насос для відкачування газу виконаний регульованим. Рішення технічної задачі дійсно можливо через те, що: - шляхом застосування компресора і розпилювача газу, виконаного у вигляді перфорованих трубок, виконується подання відпрацьованого газу у камеру у вигляді окремих цівок, що забезпечує більш ефективну взаємодію відпрацьованого газу з водяним туманом; - шляхом використання гідравлічного насоса, бака з вхідними та вихідними патрубками і ультразвукового генератора виконується перетворення води у водяний туман, що забезпечує більш ефективну взаємодію води з відпрацьованим газом у камері; - шляхом застосування насоса для відкачування газу, який виконаний регульованим, забезпечується можливість підбору оптимального режиму взаємодії відпрацьованого газу з водяним туманом; - шляхом використання зливного патрубка і люків із затворами виконується видалення шламу з камери без зупинки стенда для випробування двигуна внутрішнього згоряння, що забезпечує потрібний режим роботи стенда. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 надано конструктивно-компонувальну схему запропонованого стенда для випробування двигунів внутрішнього згоряння, на фіг. 2 показано переріз А-А на фіг. 1. Стенд для випробування двигунів внутрішнього згоряння (як варіант конструктивного виконання) містить пристрій для відбору відпрацьованих газів 1, компресор 2, насос для відкачування газу 3, гідравлічний насос 4 і скрубер 5, який має горловину 6, бак 7 з вхідними патрубками, наприклад 8 і 9, і вихідними патрубками, наприклад 10-14, ультразвуковий генератор 15, колектор 16 і камеру 17, яка забезпечена розпилювачем газу 18, виконаним у вигляді перфорованих трубок, наприклад 19-23, вихідними каналами, наприклад 24-29, зливним патрубком 30 і люками 31 і 32 із затворами 33 і 34, відповідно. На фіг. 1 також схематично показані двигун внутрішнього згоряння 35 з вихлопним колектором 36, водяний туман 37 і шлам 38. До вихлопного колектора 36 підключений пристрій для відбору газу 1, який з'єднаний з входом компресора 2, вихід якого з'єднаний з розпилювачем газу 18. Вихід гідравлічного насоса 4 приєднаний до вхідних патрубків 8 і 9, ультразвуковий генератор 15 встановлений на вихідних патрубках 10-14, які з'єднані з камерою 17, насос для відкачування газу 3 через горловину 6 зв'язаний з колектором 16, до якого приєднані вихідні канали 24-29. При цьому насос для відкачування газу 3 виконаний регульованим. Пристрій працює таким чином. 1 UA 86909 U 5 10 15 20 25 Вода за допомогою гідравлічного насоса 4 під тиском подається через вхідні патрубки 8 і 9 у бак 7, звідки виходить через вихідні патрубки 10-14. При цьому завдяки ультразвуковому генератору 15 вода у вигляді водяного туману 37 надходить в камеру 17. Одночасно відпрацьований газ двигуна внутрішнього згоряння 35 через вихлопний колектор 36 і пристрій для відбору відпрацьованих газів 1 за допомогою компресора 2 направляються під тиском в розпилювач газу 18, звідки через перфоровані трубки 19-23 у вигляді окремих цівок подається в камеру 17 скрубера 5. У камері 17 відбувається взаємодія водяного туману 37 з висхідними цівками відпрацьованого газу, внаслідок чого відбувається його очищення. Очищений відпрацьований газ за допомогою насоса для відкачування газу 3 через вихідні канали 24-29 і колектор 16 видаляється з камери 17. Шлам 38, що утворюється в результаті очищення відпрацьованого газу, опускається на дно камери 17. Рідка складова шламу 38 випливає з камери 17 в міру накопичення через зливний патрубок 29. Тверда складова шламу 38 видаляється періодично через люки 31 і 32 шляхом відкривання затворів 33 і 34, відповідно. Підбор оптимального режиму взаємодії відпрацьованого газу з водяним туманом забезпечується шляхом регулювання роботи насоса для відкачування газу 3. Підвищення ефективності застосування стенда для випробування двигунів внутрішнього згоряння, що заявляється, в порівнянні з прототипом досягається шляхом використання скрубера з камерою, ультразвуковим генератором та розпилювачем газу у вигляді перфорованих трубок, а також компресора, гідравлічного насоса і насоса для відкачування газу, що забезпечує взаємодію зустрічних потоків водяного туману і цівок відпрацьованого газу в камері, в результаті чого відбувається очищення відпрацьованого газу. Джерела інформації: 1. Дюмин И.Е., Какуевицкий В.А., Силкин А.С. Современные методы организации и технологии ремонта автомобилей. - К.: Техника, 1974 - аналог. 2. Технология ремонта бронетанковой техники. / Под общ. ред. д.т.н., профессора полковника-инженера М.И. Марютина. - М.: ВА БТВ, 1973 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Стенд для випробування двигунів внутрішнього згоряння, що містить пристрій для відбору відпрацьованих газів, з'єднаний з двигуном за допомогою вихлопного колектора, який відрізняється тим, що додатково містить компресор, насос для відкачування газу, гідравлічний насос і скрубер, який має горловину, бак з вхідними та вихідними патрубками, ультразвуковий генератор, колектор і камеру, яка забезпечена розпилювачем газу, виконаним у вигляді перфорованих трубок, вихідними каналами, зливним патрубком і люками із затворами, при цьому до пристрою для відбору газу підключений вхід компресора, вихід якого з'єднано з розпилювачем газу, вихід гідравлічного насоса приєднаний до вхідних патрубків, ультразвуковий генератор встановлений на вихідних патрубках, які з'єднано з камерою, насос для відкачування газу через горловину зв'язаний з колектором, до якого приєднані вихідні канали. 2. Стенд за п. 1, який відрізняється тим, що насос для відкачування газу виконано регульованим. 2 UA 86909 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
