Стенд для випробування двигунів внутрішнього згоряння
Номер патенту: 45360
Опубліковано: 10.11.2009
Автори: Пилєва Олександра Олександрівна, Пасічник Сергій Миколайович
Формула / Реферат
Стенд для випробування двигунів внутрішнього згоряння, що містить пристрій навантаження, що складається з корпусу, в якому встановлений ротор, який відрізняється тим, що корпус пристрою навантаження виконано герметичним, ротор через муфту з'єднаний з валом досліджуваного двигуна, на зовнішньому радіусі корпусу встановлений датчик тиску, в корпусі розміщені канали впускання та випускання, вихід датчика тиску з'єднаний з входом обчислювача, виходи якого через перший та другий підсилювачі потужності та перший і другий привідні крокові двигуни з'єднані відповідно з вентилями каналів впускання та випускання.
Текст

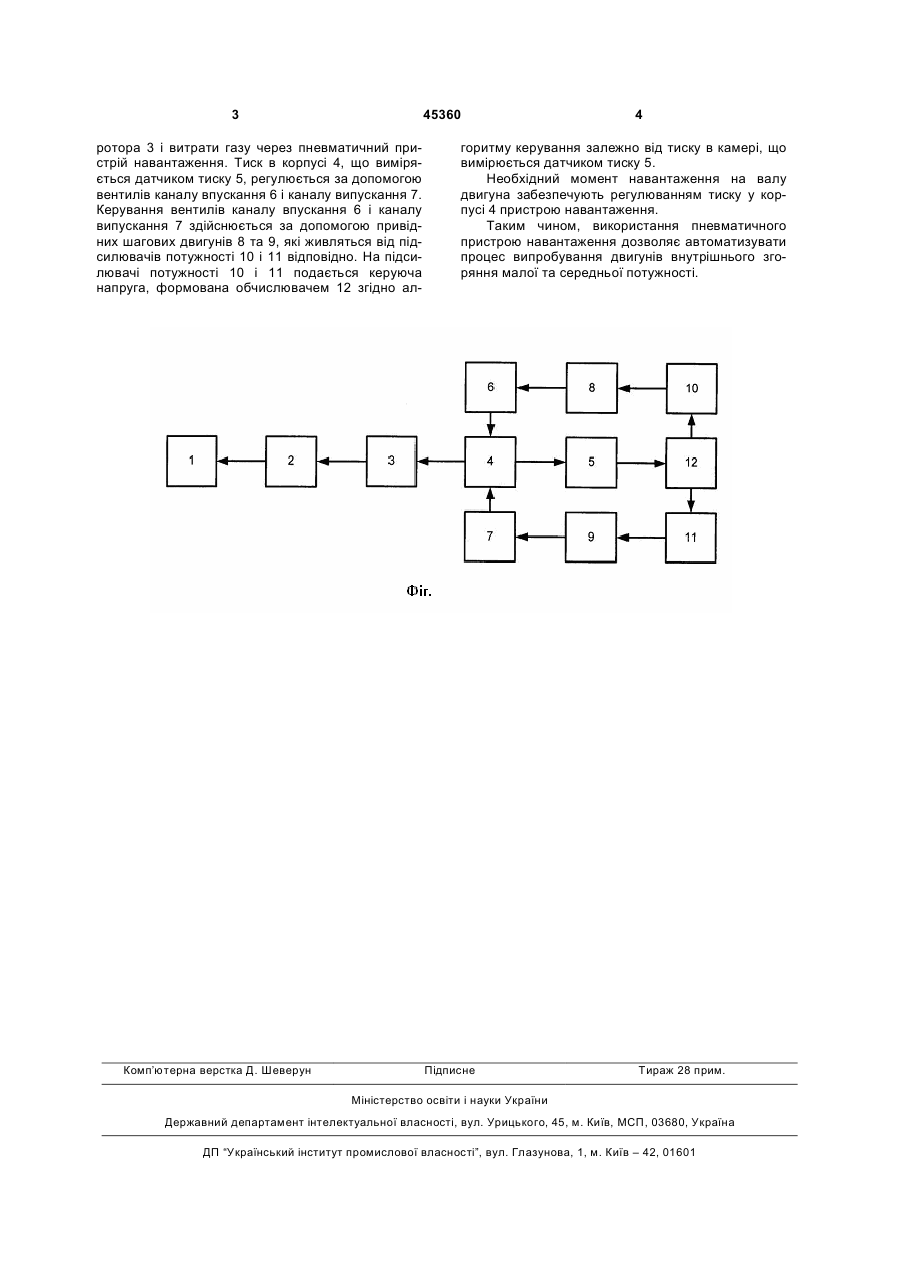

Стенд для випробування двигунів внутрішнього згоряння, що містить пристрій навантаження, що складається з корпусу, в якому встановлений 3 45360 ротора 3 і витрати газу через пневматичний пристрій навантаження. Тиск в корпусі 4, що виміряється датчиком тиску 5, регулюється за допомогою вентилів каналу впускання 6 і каналу випускання 7. Керування вентилів каналу впускання 6 і каналу випускання 7 здійснюється за допомогою привідних шагових двигунів 8 та 9, які живляться від підсилювачів потужності 10 і 11 відповідно. На підсилювачі потужності 10 і 11 подається керуюча напруга, формована обчислювачем 12 згідно ал Комп’ютерна верстка Д. Шеверун 4 горитму керування залежно від тиску в камері, що вимірюється датчиком тиску 5. Необхідний момент навантаження на валу двигуна забезпечують регулюванням тиску у корпусі 4 пристрою навантаження. Таким чином, використання пневматичного пристрою навантаження дозволяє автоматизувати процес випробування двигунів внутрішнього згоряння малої та середньої потужності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for testing internal combustion engines
Автори англійськоюPasichnyk Serhii Mykolaiovych, Pileva Oleksandra Oleksandrivna
Назва патенту російськоюСтенд для испытания двигателей внутреннего сгорания
Автори російськоюПасичник Сергей Николаевич, Пилева Александра Александровна
МПК / Мітки
МПК: G01M 15/00
Мітки: двигунів, випробування, стенд, згоряння, внутрішнього
