Моноблочна гнучка асферична інтраокулярна лінза sl-907 “centri x dz”

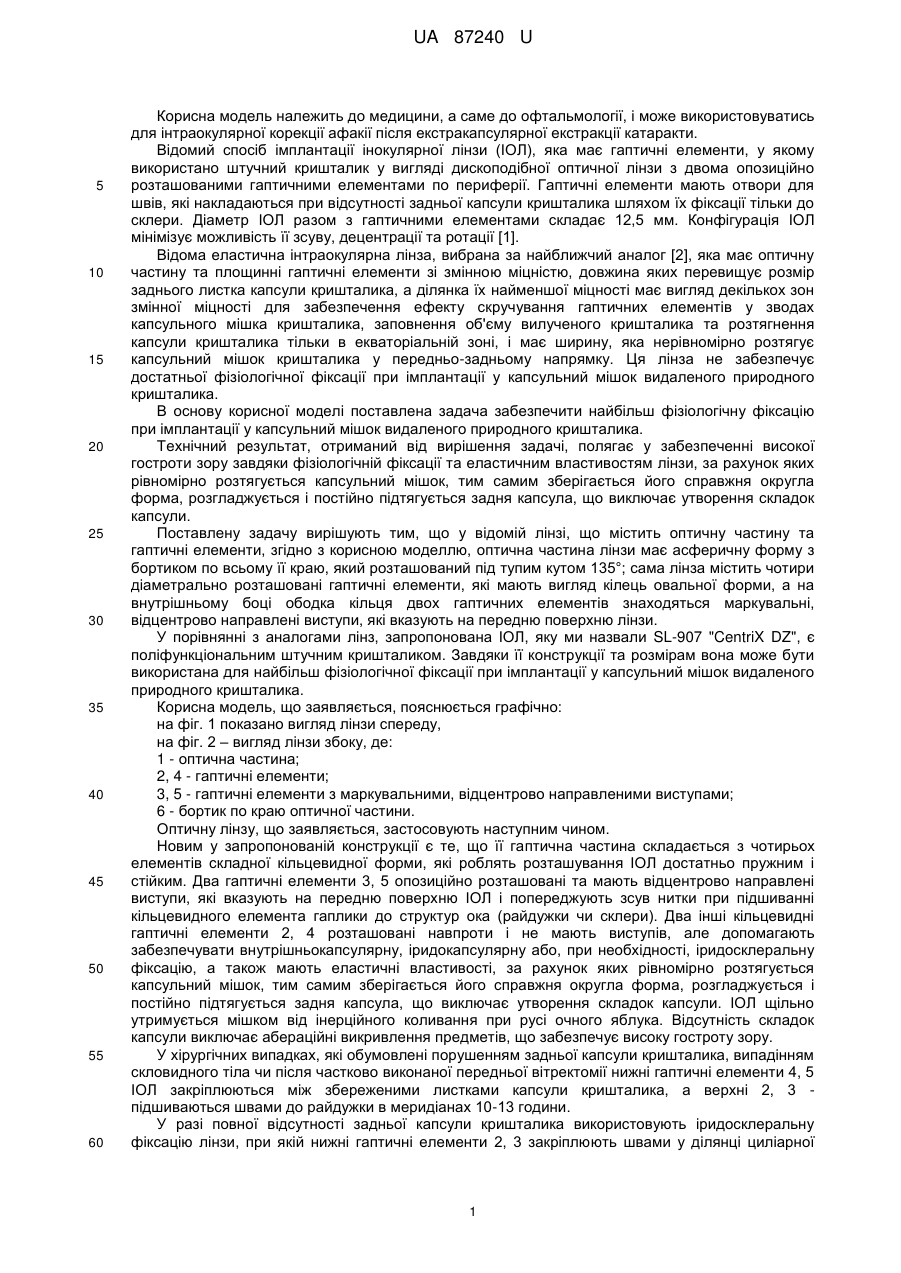

Реферат: UA 87240 U UA 87240 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до офтальмології, і може використовуватись для інтраокулярної корекції афакії після екстракапсулярної екстракції катаракти. Відомий спосіб імплантації інокулярної лінзи (ІОЛ), яка має гаптичні елементи, у якому використано штучний кришталик у вигляді дископодібної оптичної лінзи з двома опозиційно розташованими гаптичними елементами по периферії. Гаптичні елементи мають отвори для швів, які накладаються при відсутності задньої капсули кришталика шляхом їх фіксації тільки до склери. Діаметр ІОЛ разом з гаптичними елементами складає 12,5 мм. Конфігурація ІОЛ мінімізує можливість її зсуву, децентрації та ротації [1]. Відома еластична інтраокулярна лінза, вибрана за найближчий аналог [2], яка має оптичну частину та площинні гаптичні елементи зі змінною міцністю, довжина яких перевищує розмір заднього листка капсули кришталика, а ділянка їх найменшої міцності має вигляд декількох зон змінної міцності для забезпечення ефекту скручування гаптичних елементів у зводах капсульного мішка кришталика, заповнення об'єму вилученого кришталика та розтягнення капсули кришталика тільки в екваторіальній зоні, і має ширину, яка нерівномірно розтягує капсульний мішок кришталика у передньо-задньому напрямку. Ця лінза не забезпечує достатньої фізіологічної фіксації при імплантації у капсульний мішок видаленого природного кришталика. В основу корисної моделі поставлена задача забезпечити найбільш фізіологічну фіксацію при імплантації у капсульний мішок видаленого природного кришталика. Технічний результат, отриманий від вирішення задачі, полягає у забезпеченні високої гостроти зору завдяки фізіологічній фіксації та еластичним властивостям лінзи, за рахунок яких рівномірно розтягується капсульний мішок, тим самим зберігається його справжня округла форма, розгладжується і постійно підтягується задня капсула, що виключає утворення складок капсули. Поставлену задачу вирішують тим, що у відомій лінзі, що містить оптичну частину та гаптичні елементи, згідно з корисною моделлю, оптична частина лінзи має асферичну форму з бортиком по всьому її краю, який розташований під тупим кутом 135°; сама лінза містить чотири діаметрально розташовані гаптичні елементи, які мають вигляд кілець овальної форми, а на внутрішньому боці ободка кільця двох гаптичних елементів знаходяться маркувальні, відцентрово направлені виступи, які вказують на передню поверхню лінзи. У порівнянні з аналогами лінз, запропонована ІОЛ, яку ми назвали SL-907 "CentriX DZ", є поліфункціональним штучним кришталиком. Завдяки її конструкції та розмірам вона може бути використана для найбільш фізіологічної фіксації при імплантації у капсульний мішок видаленого природного кришталика. Корисна модель, що заявляється, пояснюється графічно: на фіг. 1 показано вигляд лінзи спереду, на фіг. 2 – вигляд лінзи збоку, де: 1 - оптична частина; 2, 4 - гаптичні елементи; 3, 5 - гаптичні елементи з маркувальними, відцентрово направленими виступами; 6 - бортик по краю оптичної частини. Оптичну лінзу, що заявляється, застосовують наступним чином. Новим у запропонованій конструкції є те, що її гаптична частина складається з чотирьох елементів складної кільцевидної форми, які роблять розташування ІОЛ достатньо пружним і стійким. Два гаптичні елементи 3, 5 опозиційно розташовані та мають відцентрово направлені виступи, які вказують на передню поверхню ІОЛ і попереджують зсув нитки при підшиванні кільцевидного елемента гаплики до структур ока (райдужки чи склери). Два інші кільцевидні гаптичні елементи 2, 4 розташовані навпроти і не мають виступів, але допомагають забезпечувати внутрішньокапсулярну, іридокапсулярну або, при необхідності, іридосклеральну фіксацію, а також мають еластичні властивості, за рахунок яких рівномірно розтягується капсульний мішок, тим самим зберігається його справжня округла форма, розгладжується і постійно підтягується задня капсула, що виключає утворення складок капсули. ІОЛ щільно утримується мішком від інерційного коливання при русі очного яблука. Відсутність складок капсули виключає абераційні викривлення предметів, що забезпечує високу гостроту зору. У хірургічних випадках, які обумовлені порушенням задньої капсули кришталика, випадінням скловидного тіла чи після частково виконаної передньої вітректомії нижні гаптичні елементи 4, 5 ІОЛ закріплюються між збереженими листками капсули кришталика, а верхні 2, 3 підшиваються швами до райдужки в меридіанах 10-13 години. У разі повної відсутності задньої капсули кришталика використовують іридосклеральну фіксацію лінзи, при якій нижні гаптичні елементи 2, 3 закріплюють швами у ділянці циліарної 1 UA 87240 U 5 10 15 20 25 борозни склери, верхні 4, 5 - в тих самих меридіанах на 2-3 мм від лімбу. Подібна фіксація лінзаналогів через особливості їх конструкції не можлива. Інтраокулярну асферичну гнучку лінзу виготовляють з гідрофільного акрилу і метилметакрилату, які забезпечують захист сітківки ока від ультрафіолету та синього світла. Лінза має високу біосумісність до тканин ока та складається з 26 % води. Має низький рефракційний індекс (1,46), що знижує внутрішні відблиски світла та покращує контрастну чутливість. Оптична чистота матеріалу забезпечує відсутність вакуолей. Лінза виготовлена в моноблочному варіанті. З гаптичною частиною лінза має діаметр 10,5-11,0 мм, а оптична частина ІОЛ 1 має діаметр 6,0 мм. Лінза легко складається і може бути імплантована через малий розріз (від 1,8 мм) з інжектором Medicel Viscoject (№ 6114/ 2007 від 16.05.2008, Швейцарія), що додає зручності хірургу, скорочує час маніпуляції та зменшує вірогідність інтрата постопераційних ускладнень. Крім того, лінза має бортик 6 по всьому краю оптичної частини 1 (360°), розташований під тупим кутом 135°, завдяки чому клітини епітелію, що ростуть при розвитку вторинної катаракти, переміщуються в протилежний від задньої капсули бік в напрямку переднього капсулорексису, що повністю забезпечує бар'єр при прогресуванні помутніння задньої капсули. Таким чином задня капсула залишається прозорою та промені світла проходять вільно, без утворення аберацій, як високого, так і низького порядку, що забезпечує високу гостроту зору прооперованого ока. Імплантують ІОЛ за допомогою інжектора у капсульний мішок, де вона нешвидко та тим самим "неагресивно" розгортається. Джерела інформації:: 1. Американський патент United States Patent 5480426 A/Ohu; Milton. W. January 2, 1996-8л "Method of implanting an intraocular lens having haptics several fixation". 2. Російський патент RU 2208418 20.07.2003 "Эластичная интраокулярная линза" (ИОЛ), Линник Л.Ф. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Моноблочна гнучка асферична інтраокулярна лінза, що містить оптичну частину та гаптичні елементи, яка відрізняється тим, що оптична частина лінзи має асферичну форму з бортиком по всьому її краю, який розташований під тупим кутом 135°. 2. Лінза за п. 1, яка відрізняється тим, що містить чотири діаметрально розташовані гаптичні елементи, які мають вигляд кілець овальної форми, а на внутрішньому боці ободка кільця двох гаптичних елементів виконані маркувальні, відцентрово направлені виступи, що вказують на передню поверхню лінзи. 2 UA 87240 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
