Диск дробарно-здрібнювальної машини

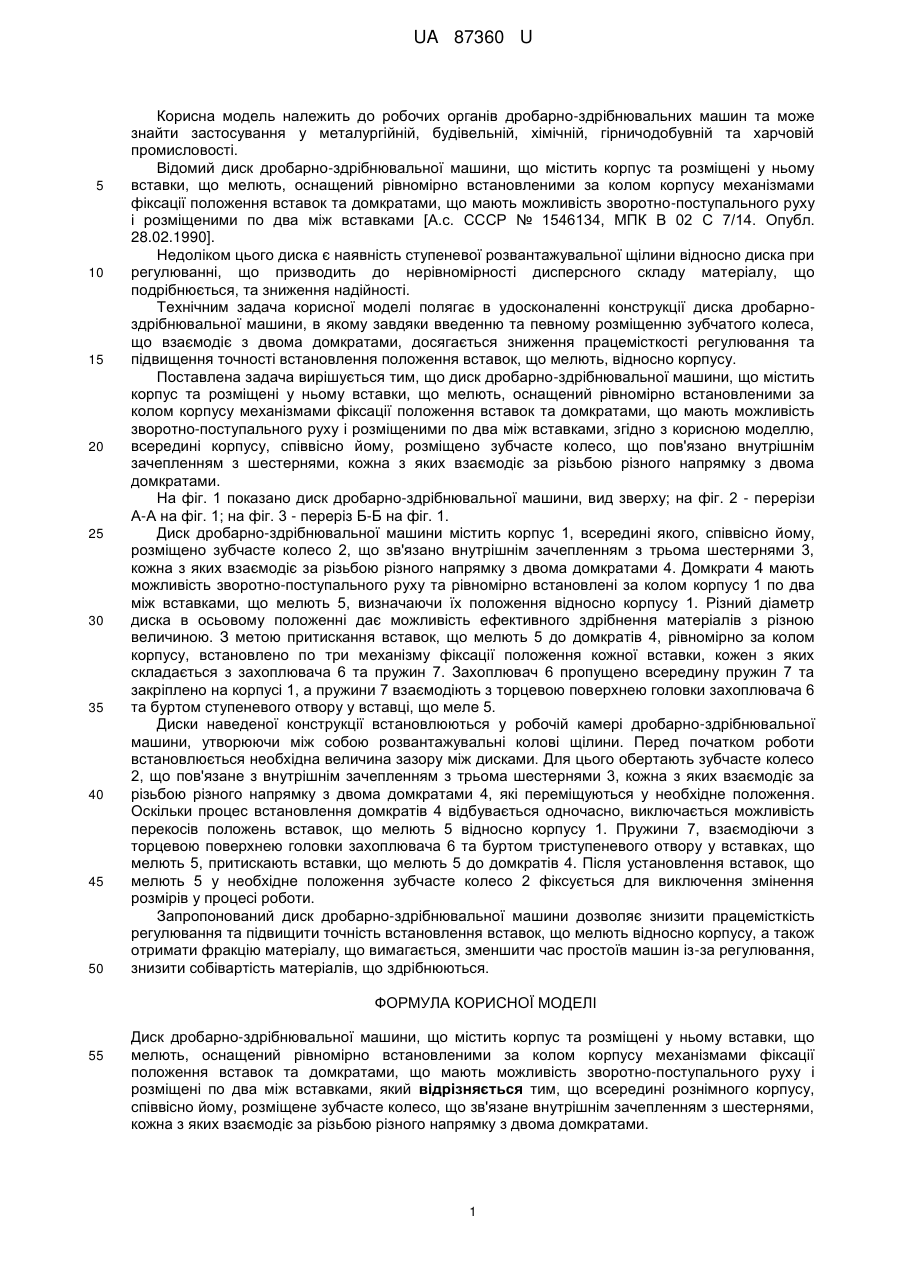

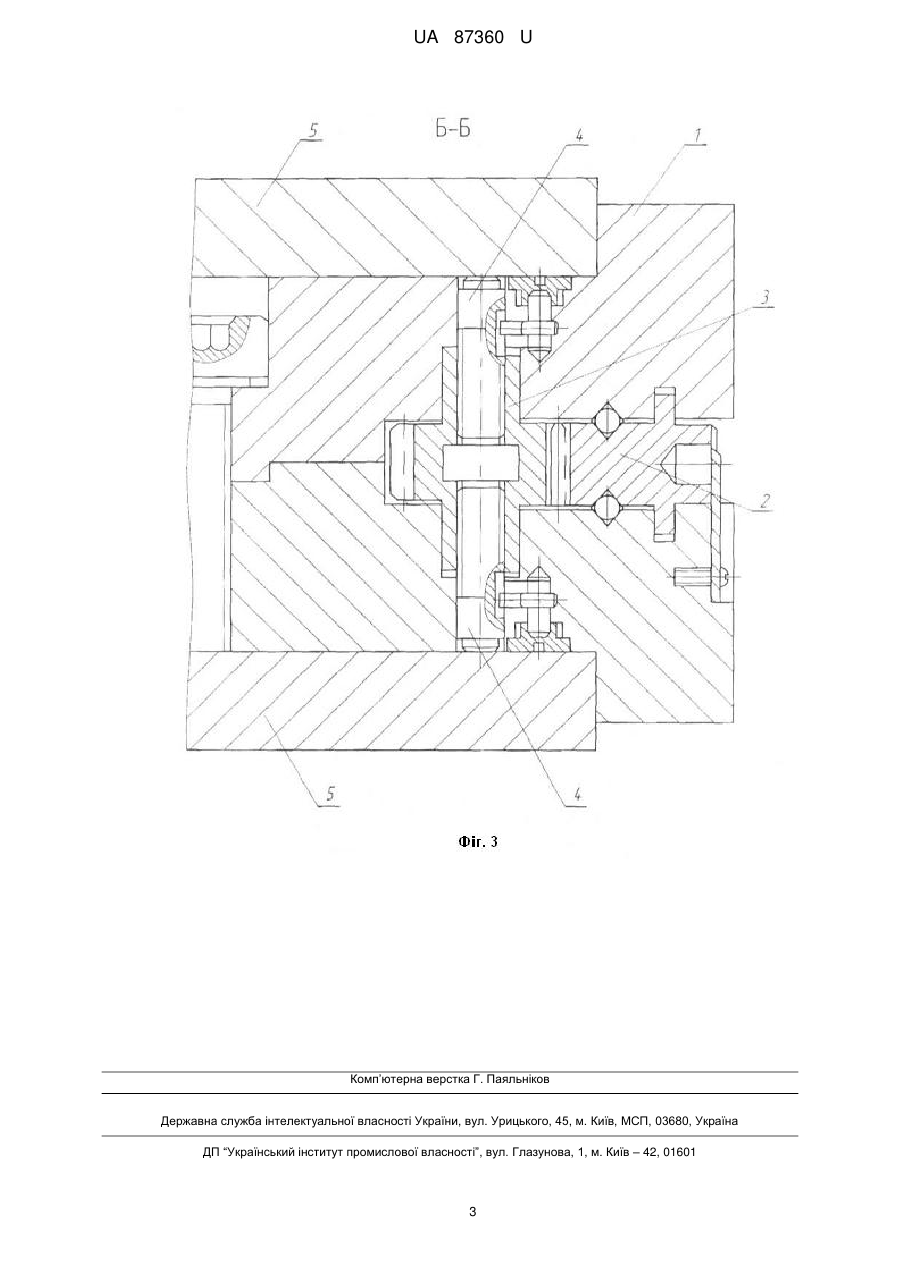

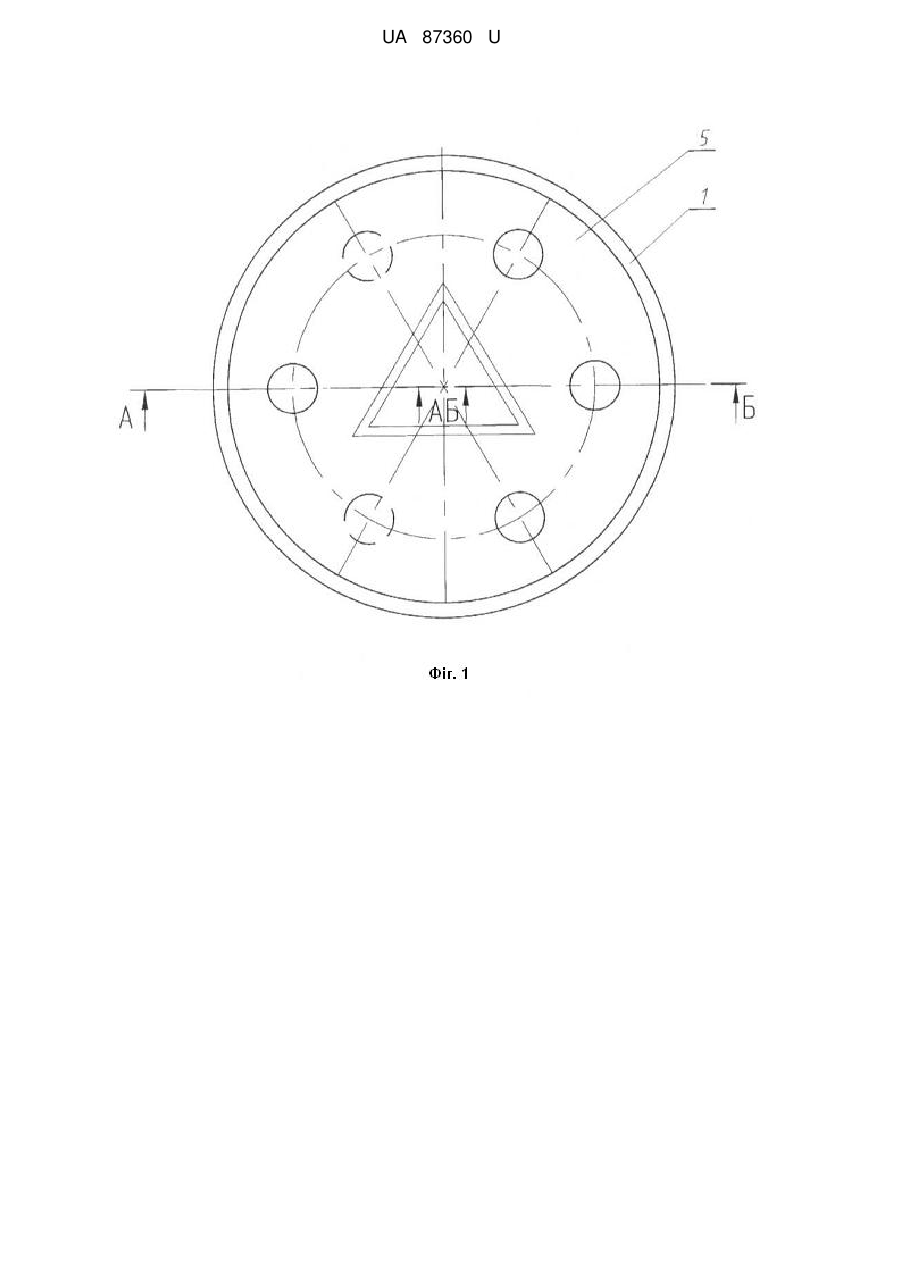

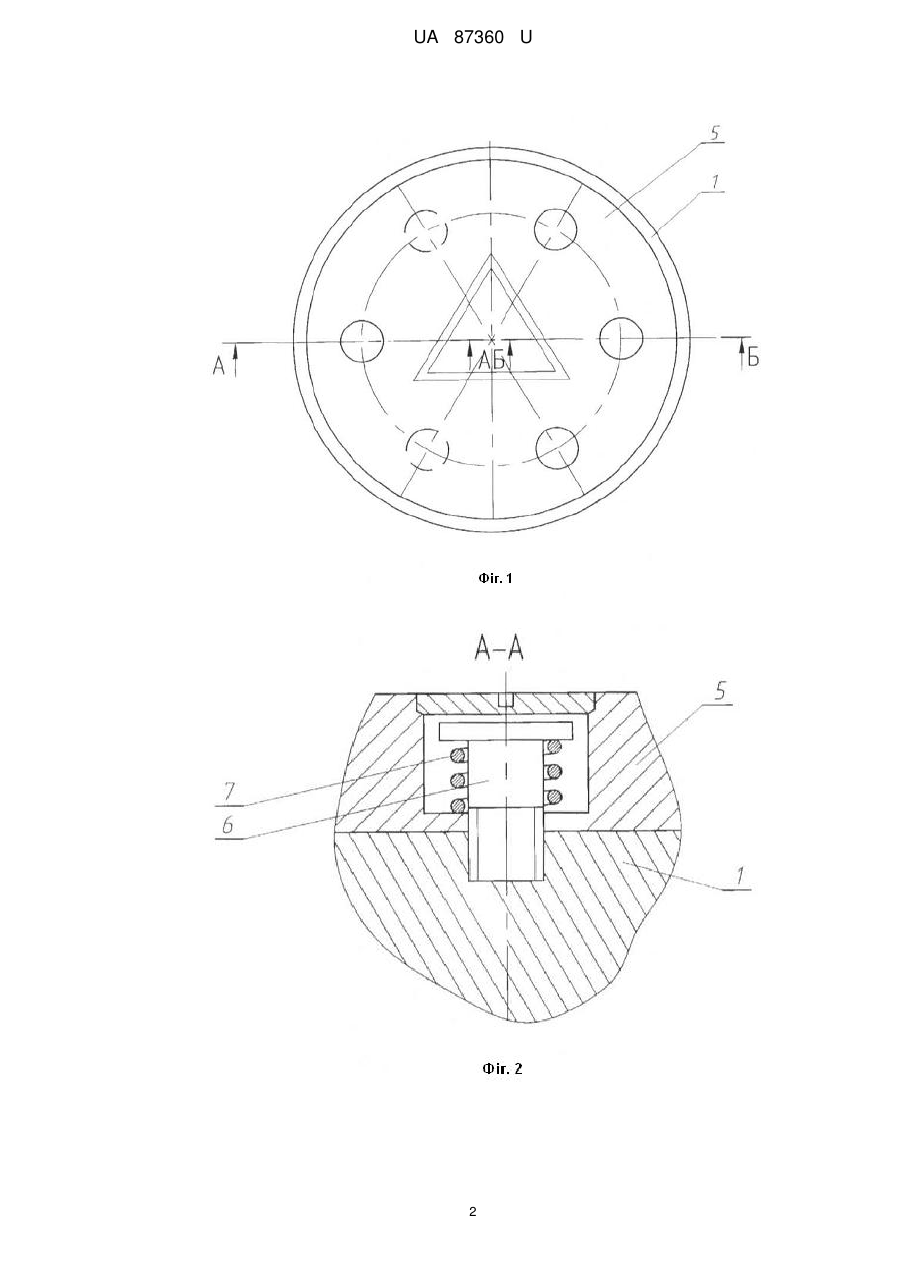

Реферат: Диск дробарно-здрібнювальної машини містить корпус та розміщені у ньому вставки, що мелють, оснащений рівномірно встановленими за колом корпусу механізмами фіксації положення вставок та домкратами, що мають можливість зворотно-поступального руху і розміщені по два між вставками. Всередині рознімного корпусу, співвісно йому, розміщене зубчасте колесо, що зв'язане внутрішнім зачепленням з шестернями, кожна з яких взаємодіє за різьбою різного напрямку з двома домкратами. UA 87360 U (54) ДИСК ДРОБАРНО-ЗДРІБНЮВАЛЬНОЇ МАШИНИ UA 87360 U UA 87360 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до робочих органів дробарно-здрібнювальних машин та може знайти застосування у металургійній, будівельній, хімічній, гірничодобувній та харчовій промисловості. Відомий диск дробарно-здрібнювальної машини, що містить корпус та розміщені у ньому вставки, що мелють, оснащений рівномірно встановленими за колом корпусу механізмами фіксації положення вставок та домкратами, що мають можливість зворотно-поступального руху і розміщеними по два між вставками [А.с. СССР № 1546134, МПК В 02 С 7/14. Опубл. 28.02.1990]. Недоліком цього диска є наявність ступеневої розвантажувальної щілини відносно диска при регулюванні, що призводить до нерівномірності дисперсного складу матеріалу, що подрібнюється, та зниження надійності. Технічним задача корисної моделі полягає в удосконаленні конструкції диска дробарноздрібнювальної машини, в якому завдяки введенню та певному розміщенню зубчатого колеса, що взаємодіє з двома домкратами, досягається зниження працемісткості регулювання та підвищення точності встановлення положення вставок, що мелють, відносно корпусу. Поставлена задача вирішується тим, що диск дробарно-здрібнювальної машини, що містить корпус та розміщені у ньому вставки, що мелють, оснащений рівномірно встановленими за колом корпусу механізмами фіксації положення вставок та домкратами, що мають можливість зворотно-поступального руху і розміщеними по два між вставками, згідно з корисною моделлю, всередині корпусу, співвісно йому, розміщено зубчасте колесо, що пов'язано внутрішнім зачепленням з шестернями, кожна з яких взаємодіє за різьбою різного напрямку з двома домкратами. На фіг. 1 показано диск дробарно-здрібнювальної машини, вид зверху; на фіг. 2 - перерізи А-А на фіг. 1; на фіг. 3 - переріз Б-Б на фіг. 1. Диск дробарно-здрібнювальної машини містить корпус 1, всередині якого, співвісно йому, розміщено зубчасте колесо 2, що зв'язано внутрішнім зачепленням з трьома шестернями 3, кожна з яких взаємодіє за різьбою різного напрямку з двома домкратами 4. Домкрати 4 мають можливість зворотно-поступального руху та рівномірно встановлені за колом корпусу 1 по два між вставками, що мелють 5, визначаючи їх положення відносно корпусу 1. Різний діаметр диска в осьовому положенні дає можливість ефективного здрібнення матеріалів з різною величиною. З метою притискання вставок, що мелють 5 до домкратів 4, рівномірно за колом корпусу, встановлено по три механізму фіксації положення кожної вставки, кожен з яких складається з захоплювача 6 та пружин 7. Захоплювач 6 пропущено всередину пружин 7 та закріплено на корпусі 1, а пружини 7 взаємодіють з торцевою поверхнею головки захоплювача 6 та буртом ступеневого отвору у вставці, що меле 5. Диски наведеної конструкції встановлюються у робочій камері дробарно-здрібнювальної машини, утворюючи між собою розвантажувальні колові щілини. Перед початком роботи встановлюється необхідна величина зазору між дисками. Для цього обертають зубчасте колесо 2, що пов'язане з внутрішнім зачепленням з трьома шестернями 3, кожна з яких взаємодіє за різьбою різного напрямку з двома домкратами 4, які переміщуються у необхідне положення. Оскільки процес встановлення домкратів 4 відбувається одночасно, виключається можливість перекосів положень вставок, що мелють 5 відносно корпусу 1. Пружини 7, взаємодіючи з торцевою поверхнею головки захоплювача 6 та буртом триступеневого отвору у вставках, що мелють 5, притискають вставки, що мелють 5 до домкратів 4. Після установлення вставок, що мелють 5 у необхідне положення зубчасте колесо 2 фіксується для виключення змінення розмірів у процесі роботи. Запропонований диск дробарно-здрібнювальної машини дозволяє знизити працемісткість регулювання та підвищити точність встановлення вставок, що мелють відносно корпусу, а також отримати фракцію матеріалу, що вимагається, зменшити час простоїв машин із-за регулювання, знизити собівартість матеріалів, що здрібнюються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Диск дробарно-здрібнювальної машини, що містить корпус та розміщені у ньому вставки, що мелють, оснащений рівномірно встановленими за колом корпусу механізмами фіксації положення вставок та домкратами, що мають можливість зворотно-поступального руху і розміщені по два між вставками, який відрізняється тим, що всередині рознімного корпусу, співвісно йому, розміщене зубчасте колесо, що зв'язане внутрішнім зачепленням з шестернями, кожна з яких взаємодіє за різьбою різного напрямку з двома домкратами. 1 UA 87360 U 2 UA 87360 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
