Пристрій скальчатий для свердління довгомірних півмуфт приводів

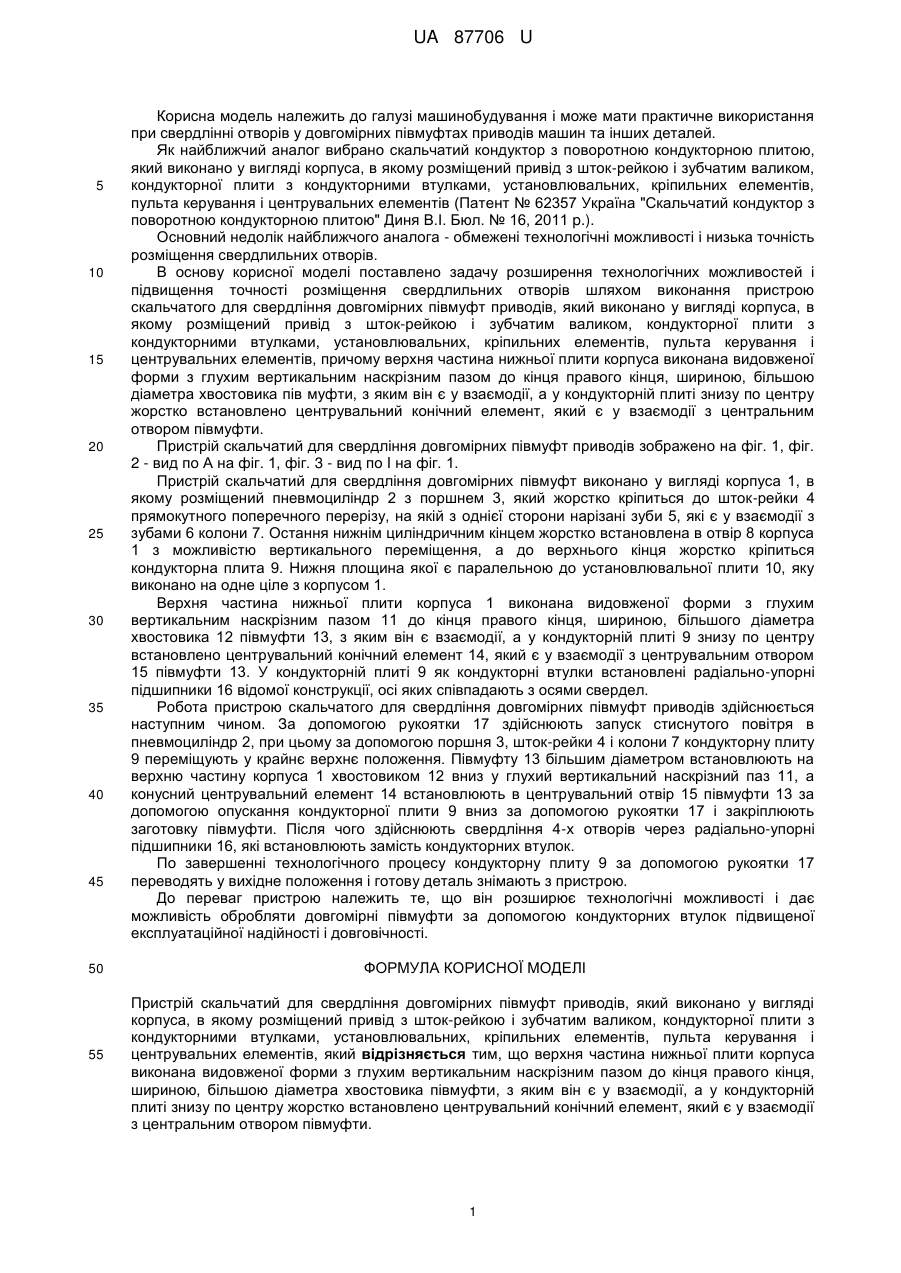

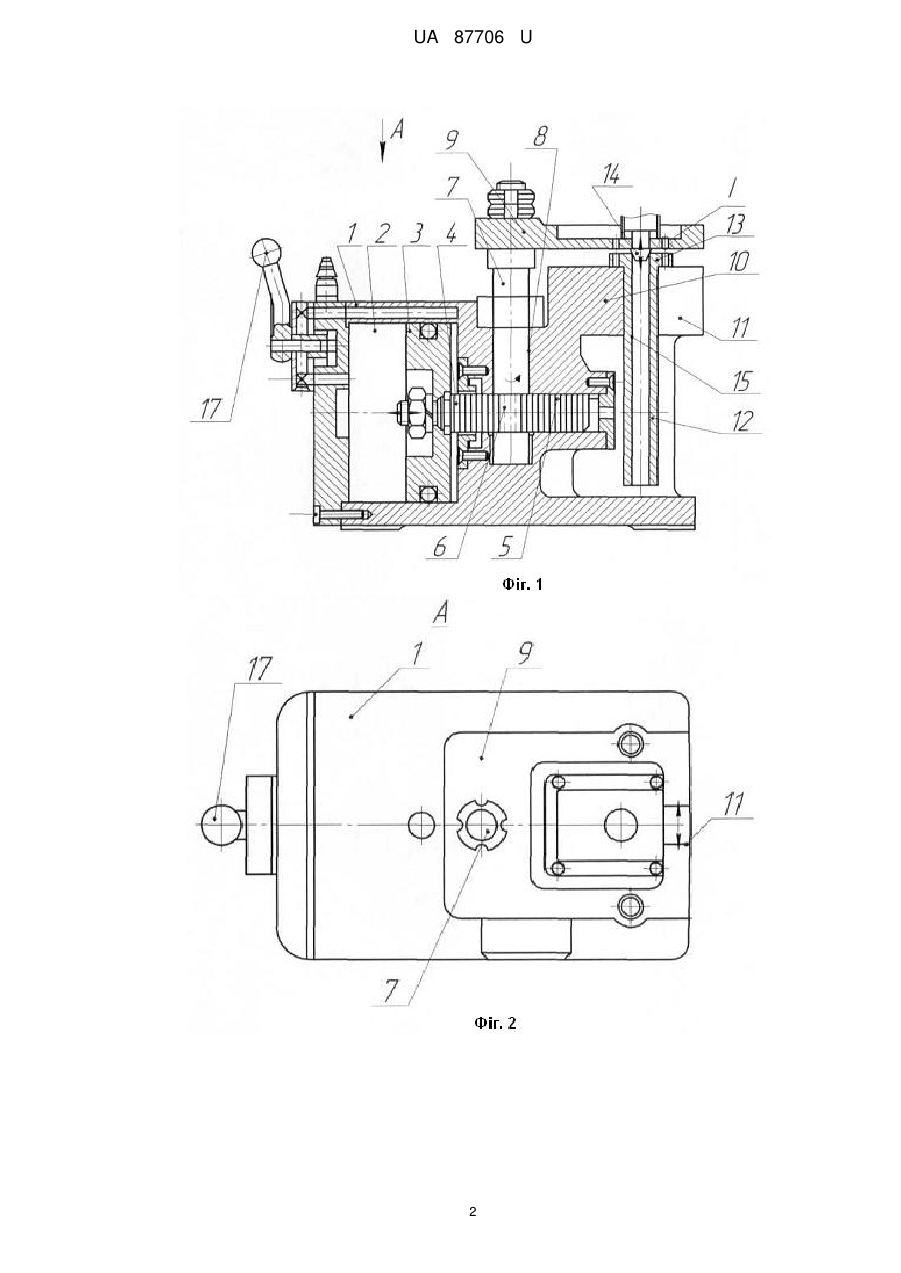

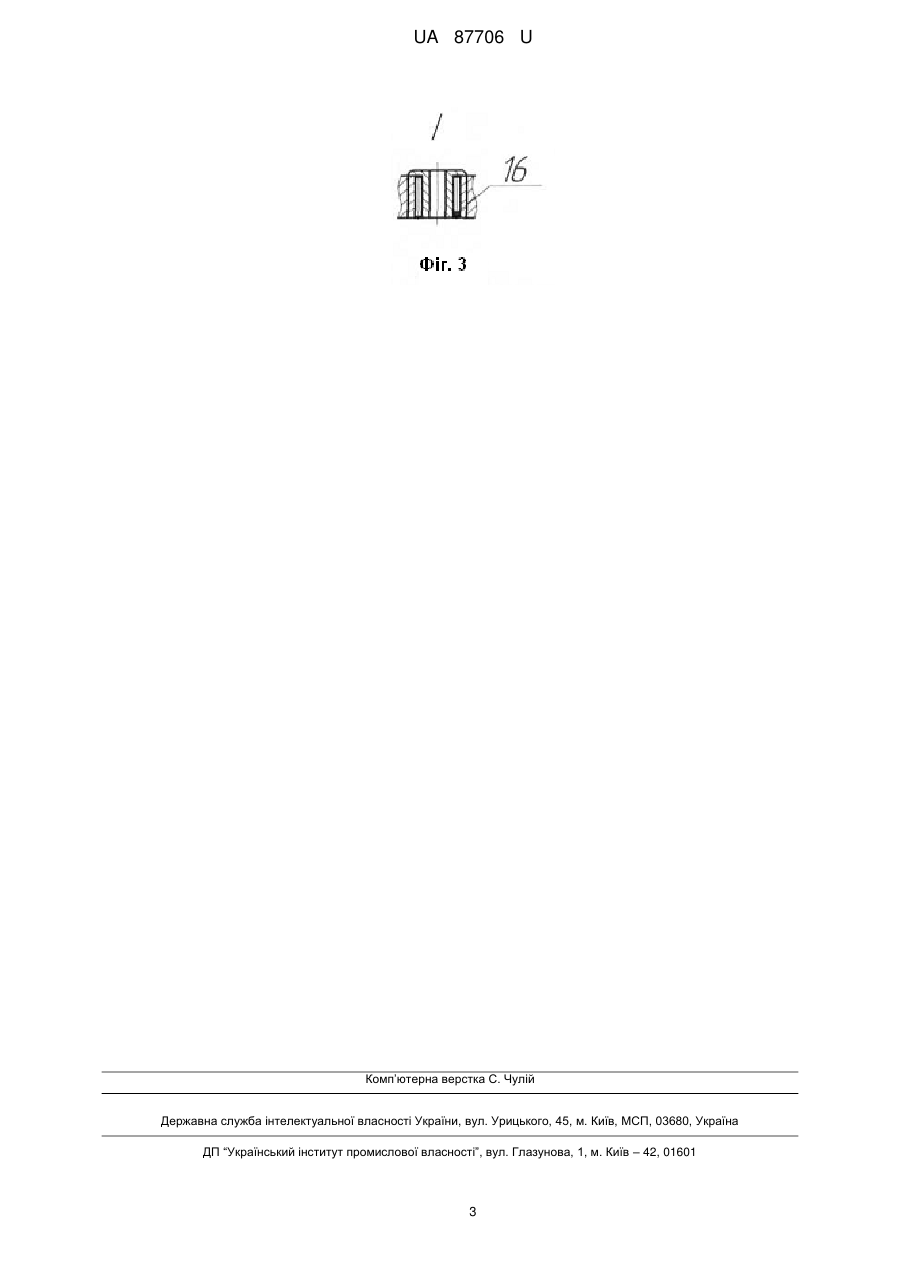

Реферат: UA 87706 U UA 87706 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може мати практичне використання при свердлінні отворів у довгомірних півмуфтах приводів машин та інших деталей. Як найближчий аналог вибрано скальчатий кондуктор з поворотною кондукторною плитою, який виконано у вигляді корпуса, в якому розміщений привід з шток-рейкою і зубчатим валиком, кондукторної плити з кондукторними втулками, установлювальних, кріпильних елементів, пульта керування і центрувальних елементів (Патент № 62357 Україна "Скальчатий кондуктор з поворотною кондукторною плитою" Диня В.І. Бюл. № 16, 2011 p.). Основний недолік найближчого аналога - обмежені технологічні можливості і низька точність розміщення свердлильних отворів. В основу корисної моделі поставлено задачу розширення технологічних можливостей і підвищення точності розміщення свердлильних отворів шляхом виконання пристрою скальчатого для свердління довгомірних півмуфт приводів, який виконано у вигляді корпуса, в якому розміщений привід з шток-рейкою і зубчатим валиком, кондукторної плити з кондукторними втулками, установлювальних, кріпильних елементів, пульта керування і центрувальних елементів, причому верхня частина нижньої плити корпуса виконана видовженої форми з глухим вертикальним наскрізним пазом до кінця правого кінця, шириною, більшою діаметра хвостовика пів муфти, з яким він є у взаємодії, а у кондукторній плиті знизу по центру жорстко встановлено центрувальний конічний елемент, який є у взаємодії з центральним отвором півмуфти. Пристрій скальчатий для свердління довгомірних півмуфт приводів зображено на фіг. 1, фіг. 2 - вид по А на фіг. 1, фіг. 3 - вид по I на фіг. 1. Пристрій скальчатий для свердління довгомірних півмуфт виконано у вигляді корпуса 1, в якому розміщений пневмоциліндр 2 з поршнем 3, який жорстко кріпиться до шток-рейки 4 прямокутного поперечного перерізу, на якій з однієї сторони нарізані зуби 5, які є у взаємодії з зубами 6 колони 7. Остання нижнім циліндричним кінцем жорстко встановлена в отвір 8 корпуса 1 з можливістю вертикального переміщення, а до верхнього кінця жорстко кріпиться кондукторна плита 9. Нижня площина якої є паралельною до установлювальної плити 10, яку виконано на одне ціле з корпусом 1. Верхня частина нижньої плити корпуса 1 виконана видовженої форми з глухим вертикальним наскрізним пазом 11 до кінця правого кінця, шириною, більшого діаметра хвостовика 12 півмуфти 13, з яким він є взаємодії, а у кондукторній плиті 9 знизу по центру встановлено центрувальний конічний елемент 14, який є у взаємодії з центрувальним отвором 15 півмуфти 13. У кондукторній плиті 9 як кондукторні втулки встановлені радіально-упорні підшипники 16 відомої конструкції, осі яких співпадають з осями свердел. Робота пристрою скальчатого для свердління довгомірних півмуфт приводів здійснюється наступним чином. За допомогою рукоятки 17 здійснюють запуск стиснутого повітря в пневмоциліндр 2, при цьому за допомогою поршня 3, шток-рейки 4 і колони 7 кондукторну плиту 9 переміщують у крайнє верхнє положення. Півмуфту 13 більшим діаметром встановлюють на верхню частину корпуса 1 хвостовиком 12 вниз у глухий вертикальний наскрізний паз 11, а конусний центрувальний елемент 14 встановлюють в центрувальний отвір 15 півмуфти 13 за допомогою опускання кондукторної плити 9 вниз за допомогою рукоятки 17 і закріплюють заготовку півмуфти. Після чого здійснюють свердління 4-х отворів через радіально-упорні підшипники 16, які встановлюють замість кондукторних втулок. По завершенні технологічного процесу кондукторну плиту 9 за допомогою рукоятки 17 переводять у вихідне положення і готову деталь знімають з пристрою. До переваг пристрою належить те, що він розширює технологічні можливості і дає можливість обробляти довгомірні півмуфти за допомогою кондукторних втулок підвищеної експлуатаційної надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій скальчатий для свердління довгомірних півмуфт приводів, який виконано у вигляді корпуса, в якому розміщений привід з шток-рейкою і зубчатим валиком, кондукторної плити з кондукторними втулками, установлювальних, кріпильних елементів, пульта керування і центрувальних елементів, який відрізняється тим, що верхня частина нижньої плити корпуса виконана видовженої форми з глухим вертикальним наскрізним пазом до кінця правого кінця, шириною, більшою діаметра хвостовика півмуфти, з яким він є у взаємодії, а у кондукторній плиті знизу по центру жорстко встановлено центрувальний конічний елемент, який є у взаємодії з центральним отвором півмуфти. 1 UA 87706 U 2 UA 87706 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
