Скальчатий кондуктор для свердління отворів в півмуфтах

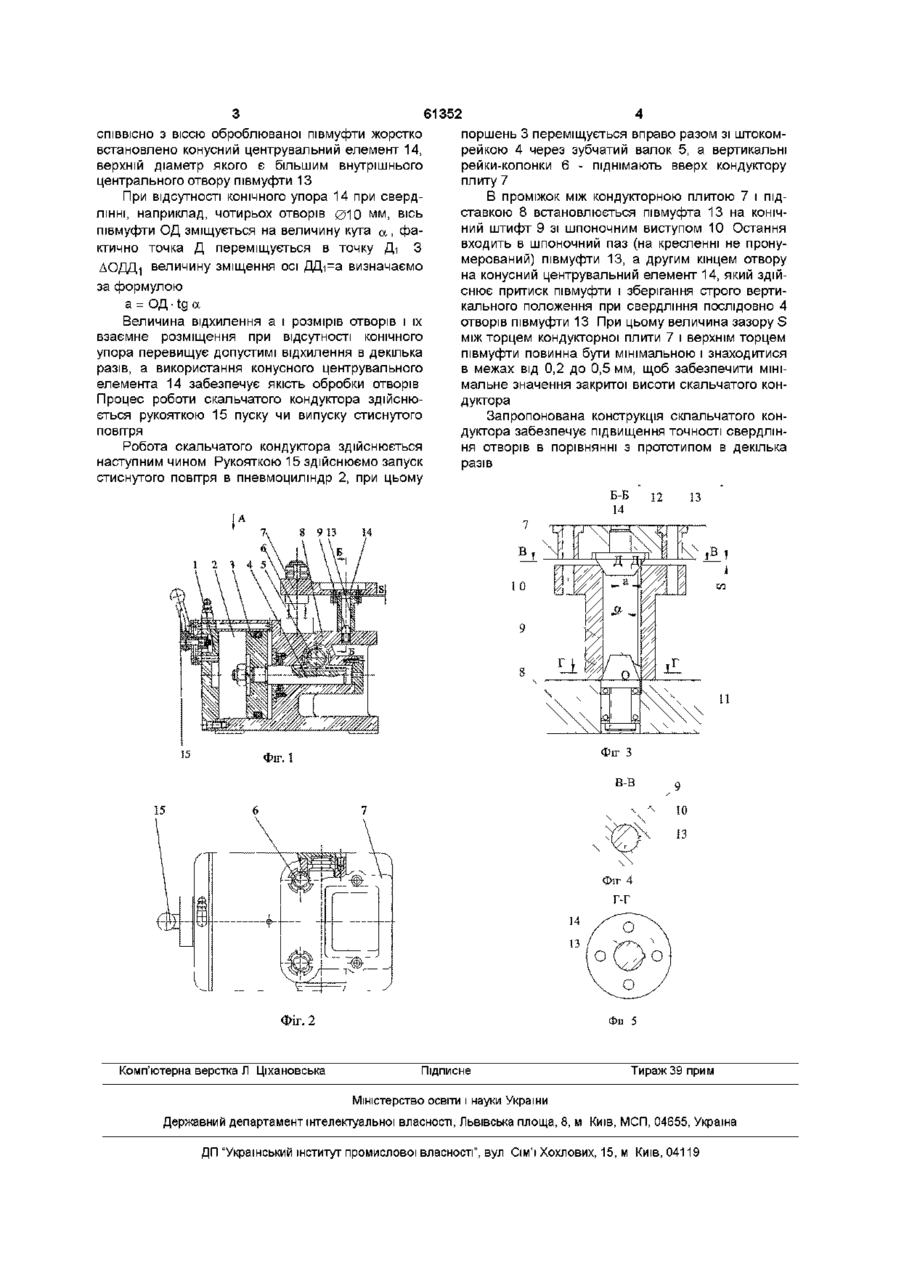

Скальчатий кондуктор для свердління отворів в півмуфтах, який виконаний у вигляді корпусу, в якому розміщений пневмопривід, кондукторної плити, установчих, затискних і направляючих елементів, який відрізняється тим, що в центрі кондукторної плити з нижньої сторони СПІВВІСНО з віссю оброблюваної півмуфти жорстко встановлено конусний центрувальний елемент, верхній діаметр якого є більшим від внутрішнього центрального отвору півмуфти, причому величина зазору між площиною кондукторної плити і торцем півмуфти S£0,2-0,5 мм, а нижній центрувальний елемент зі сторони шпонкового паза півмуфти виконаний з шпонковим виступом, який по посадці ковзання є в контакті з шпонковим пазом півмуфти, а нижньою частиною конусний центрувальний елемент по посадці ковзання встановлений в отворі установчого елемента з можливістю осьового переміщення і підтиснутий пружиною у верхнє крайнє положення Винахід відноситься до галузі машинобудування і може мати широке використання для свердління отворів в довгих деталях типу півмуфта Відомий скальчатий кондуктор для свердління отворів в півмуфтах, який виконаний у вигляді корпуса, в якому розміщений пневмопривід, кондукторної плити, установчих, затискних і направляючих елементів (А К Горошкин "Приспособления для металорежущих станков" Справ очник , М Машиностроение, 1965 - С 238) До недоліків даного скальчатого кондуктора відноситься низька точність свердління отворів в довгих деталях типу півмуфта Мета винаходу - підвищення точності свердління отворів в довгих деталях типу півмуфта Поставлена мета винаходу досягається шляхом виконання скальчатого кондуктора для свердління отворів в півмуфтах, який виконаний у вигляді корпуса, в якому розміщений пневмопривід, кондукторної плити, установчих, затискних і направляючих елементів, причому в центрі кондукторної плити з нижньої сторони СПІВВІСНО з віссю оброблюваної півмуфти жорстко встановлено конусний центрувальний елемент, верхній діаметр якого є більшим внутрішнього центрального отвору півмуфти, причому величина зазору між площиною кондукторної плити і торцем півмуфти S > 0,2 - 0,5 мм, а нижній центрувальний елемент зі сторони шпоночного пазу півмуфти виконаний з шпоночним виступом, який по посадці ковзання є в контакті з шпоночним пазом півмуфти, а нижньою частиною конусний центрувальний елемент по посадці ковзання встановлено в отворі установчого елемента з можливістю осьового переміщення і він підтиснутий пружиною у верхнє крайнє положення Скальчатий кондуктор зображено на фіг 1, фіг 2 - вид А на фіг1, фіг 3 - січення по Б-Б на фіг 2, фіг 4 - січення по В-В на фіг 3, фіг 5 - січення по Г-Г на фіг З Скальчатий кондуктор для свердління отворів в півмуфтах складається з корпуса 1, в якому розміщена пневмокамера 2 з поршнем 3 Поршень З жорстко кріпиться до штока-рейки 4, який з'єднаний із зубчатим валиком 5 Останній з двох країв з'єднаний з вертикальними рейками-колонками 6, у верхній частині яких жорстко кріпиться кондукторна плита 7, нижня площина якої є паралельна до установчого елемента 8, яка виконана заодно з корпусом 1 Нижній центрувальний елемент 9 зі сторони шпоночного пазу півмуфти 13 виконаний зі шпоночним виступом 10, який по посадці ковзання контактує зі шпоночним пазом півмуфти Нижньою частиною конічний штифт по посадці ковзання встановлений в отвір установчого елементу 8 з можливістю осьового переміщення і він підтиснутий у верхнє крайнє положення пружиною 11 з гайкою і шайбою В кондукторній плиті 7 встановлені направляючі елементи у вигляді кондукторних втулок 12 згідно отворів креслення півмуфти 13 В центрі кондукторної плити з нижньої сторони ю со (О 61352 СПІВВІСНО з віссю оброблюваної півмуфти жорстко встановлено конусний центрувальний елемент 14, верхній діаметр якого є більшим внутрішнього центрального отвору півмуфти 13 При відсутності конічного упора 14 при свердлінні, наприклад, чотирьох отворів 010 мм, вісь півмуфти ОД зміщується на величину кута а , фактично точка Д переміщується в точку Ді З ДОДДі величину зміщення осі ДДі=а визначаємо за формулою а = ОД • tg a Величина відхилення а і розмірів отворів і їх взаємне розміщення при відсутності конічного упора перевищує допустимі відхилення в декілька разів, а використання конусного центрувального елемента 14 забезпечує якість обробки отворів Процес роботи скальчатого кондуктора здійснюється рукояткою 15 пуску чи випуску стиснутого повітря Робота скальчатого кондуктора здійснюється наступним чином Рукояткою 15 здійснюємо запуск стиснутого повітря в пневмоциліндр 2, при цьому поршень 3 переміщується вправо разом зі штокомрейкою 4 через зубчатий валок 5, а вертикальні рейки-колонки 6 - піднімають вверх кондуктору плиту 7 В проміжок між кондукторною плитою 7 і підставкою 8 встановлюється півмуфта 13 на конічний штифт 9 зі шпоночним виступом 10 Остання входить в шпоночний паз (на кресленні не пронумерований) півмуфти 13, а другим кінцем отвору на конусний центрувальний елемент 14, який здійснює притиск півмуфти і зберігання строго вертикального положення при свердління послідовно 4 отворів півмуфти 13 При цьому величина зазору S між торцем кондукторної плити 7 і верхнім торцем півмуфти повинна бути мінімальною і знаходитися в межах від 0,2 до 0,5 мм, щоб забезпечити мінімальне значення закритої висоти скальчатого кондуктора Запропонована конструкція склальчатого кондуктора забезпечує підвищення точності свердління отворів в порівнянні з прототипом в декілька разів Фіг. ї Фіг. 2 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
