Пристрій для свердління труб під тиском
Номер патенту: 29817
Опубліковано: 25.01.2008
Формула / Реферат
Пристрій для свердління труб під тиском, що містить герметичний рознімний корпус, у якому розміщені ніпель, вузол подачі свердла зі свердлом, вузол перекриття каналу свердління, хомут кріплення пристрою до труби і вузол герметизації стику між трубою і корпусом пристрою, який відрізняється тим, що вузол герметизації стику між трубою і корпусом пристрою оснащений натискною втулкою, що розміщена на торці корпуса пристрою з боку труби, і на торці корпуса з його зовнішньої сторони виконаний кільцевий виступ з висотою, більшою від товщини фланця натискної втулки, і корпус пристрою розміщений у різьбовому отворі хомута з можливістю його обертально-поступального руху.
Текст

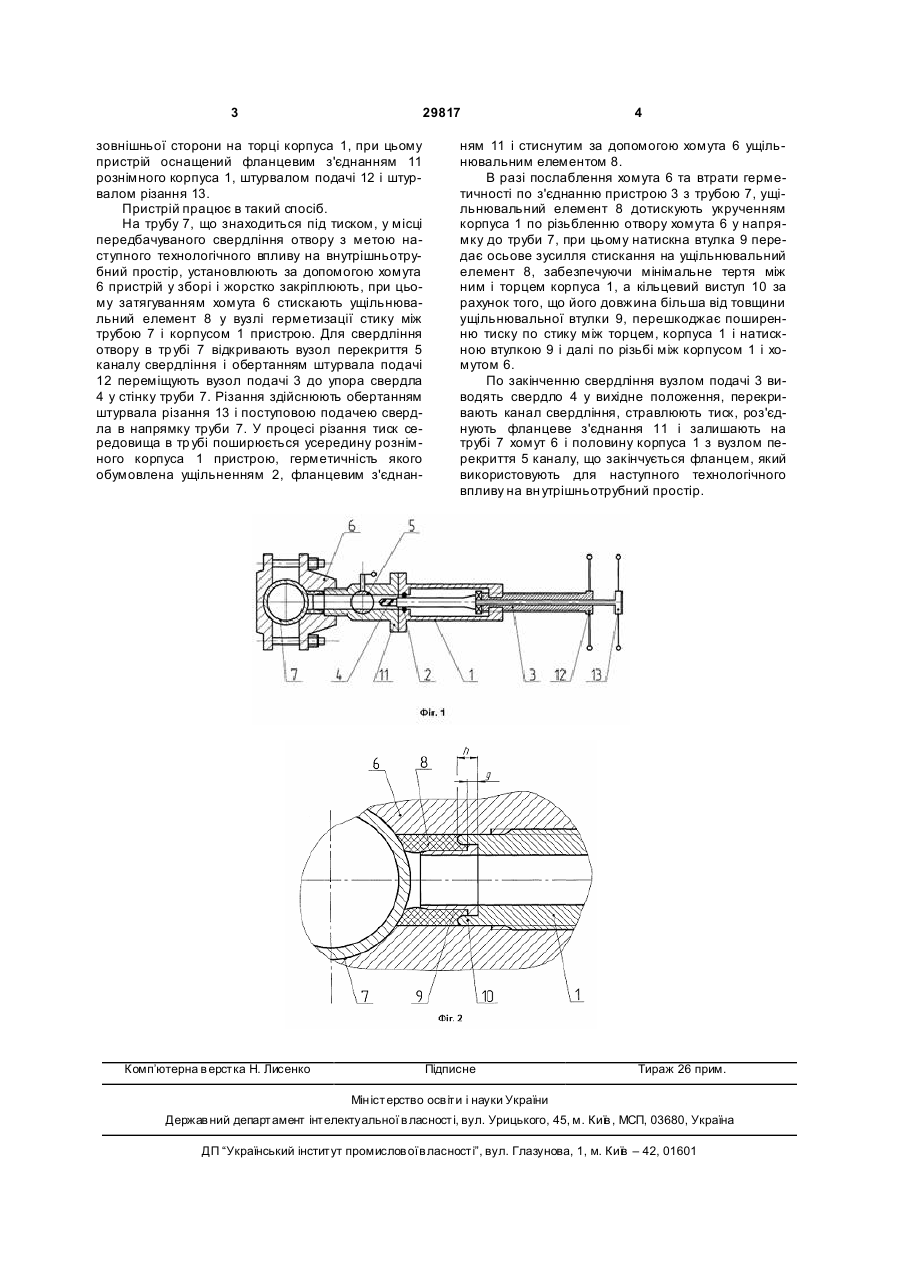

Пристрій для свердління труб під тиском, що містить герметичний рознімний корпус, у якому розміщені ніпель, вузол подачі свердла зі сверд 3 29817 зовнішньої сторони на торці корпуса 1, при цьому пристрій оснащений фланцевим з'єднанням 11 рознімного корпуса 1, штурвалом подачі 12 і штурвалом різання 13. Пристрій працює в такий спосіб. На трубу 7, що знаходиться під тиском, у місці передбачуваного свердління отвору з метою наступного технологічного впливу на внутрішньотрубний простір, установлюють за допомогою хомута 6 пристрій у зборі і жорстко закріплюють, при цьому затягуванням хомута 6 стискають ущільнювальний елемент 8 у вузлі герметизації стику між трубою 7 і корпусом 1 пристрою. Для свердління отвору в тр убі 7 відкривають вузол перекриття 5 каналу свердління і обертанням штурвала подачі 12 переміщують вузол подачі 3 до упора свердла 4 у стінку труби 7. Різання здійснюють обертанням штурвала різання 13 і поступовою подачею свердла в напрямку труби 7. У процесі різання тиск середовища в тр убі поширюється усередину рознімного корпуса 1 пристрою, герметичність якого обумовлена ущільненням 2, фланцевим з'єднан Комп’ютерна в ерстка Н. Лисенко 4 ням 11 і стиснутим за допомогою хомута 6 ущільнювальним елементом 8. В разі послаблення хомута 6 та втрати герметичності по з'єднанню пристрою 3 з трубою 7, ущільнювальний елемент 8 дотискують укрученням корпуса 1 по різьбленню отвору хомута 6 у напрямку до труби 7, при цьому натискна втулка 9 передає осьове зусилля стискання на ущільнювальний елемент 8, забезпечуючи мінімальне тертя між ним і торцем корпуса 1, а кільцевий виступ 10 за рахунок того, що його довжина більша від товщини ущільнювальної втулки 9, перешкоджає поширенню тиску по стику між торцем, корпуса 1 і натискною втулкою 9 і далі по різьбі між корпусом 1 і хомутом 6. По закінченню свердління вузлом подачі 3 виводять свердло 4 у вихідне положення, перекривають канал свердління, стравлюють тиск, роз'єднують фланцеве з'єднання 11 і залишають на трубі 7 хомут 6 і половину корпуса 1 з вузлом перекриття 5 каналу, що закінчується фланцем, який використовують для наступного технологічного впливу на вн утрішньотрубний простір. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for pipe drilling under pressure
Автори англійськоюLenkevych Yurii Yevhenovych, Rymchuk Danylo Vasyliovych
Назва патенту російськоюУстройство для сверления труб под давлением
Автори російськоюЛенкевич Юрий Евгеньевич, Рымчук Данила Васильевич
МПК / Мітки
МПК: E21B 19/00
Мітки: тиском, пристрій, свердління, труб
Код посилання
