Пристрій для розділення зернових сумішей по крупності і пружним властивостям

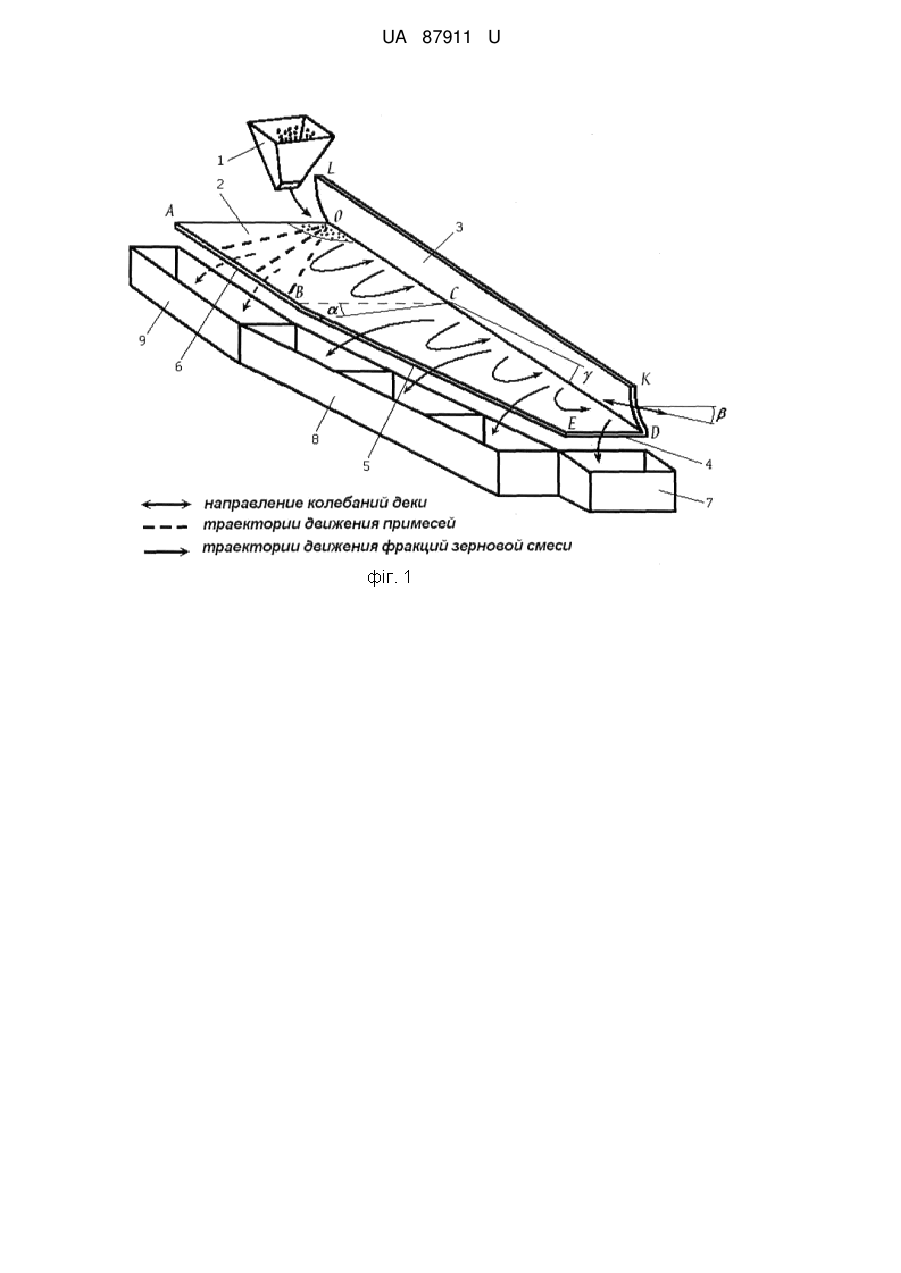

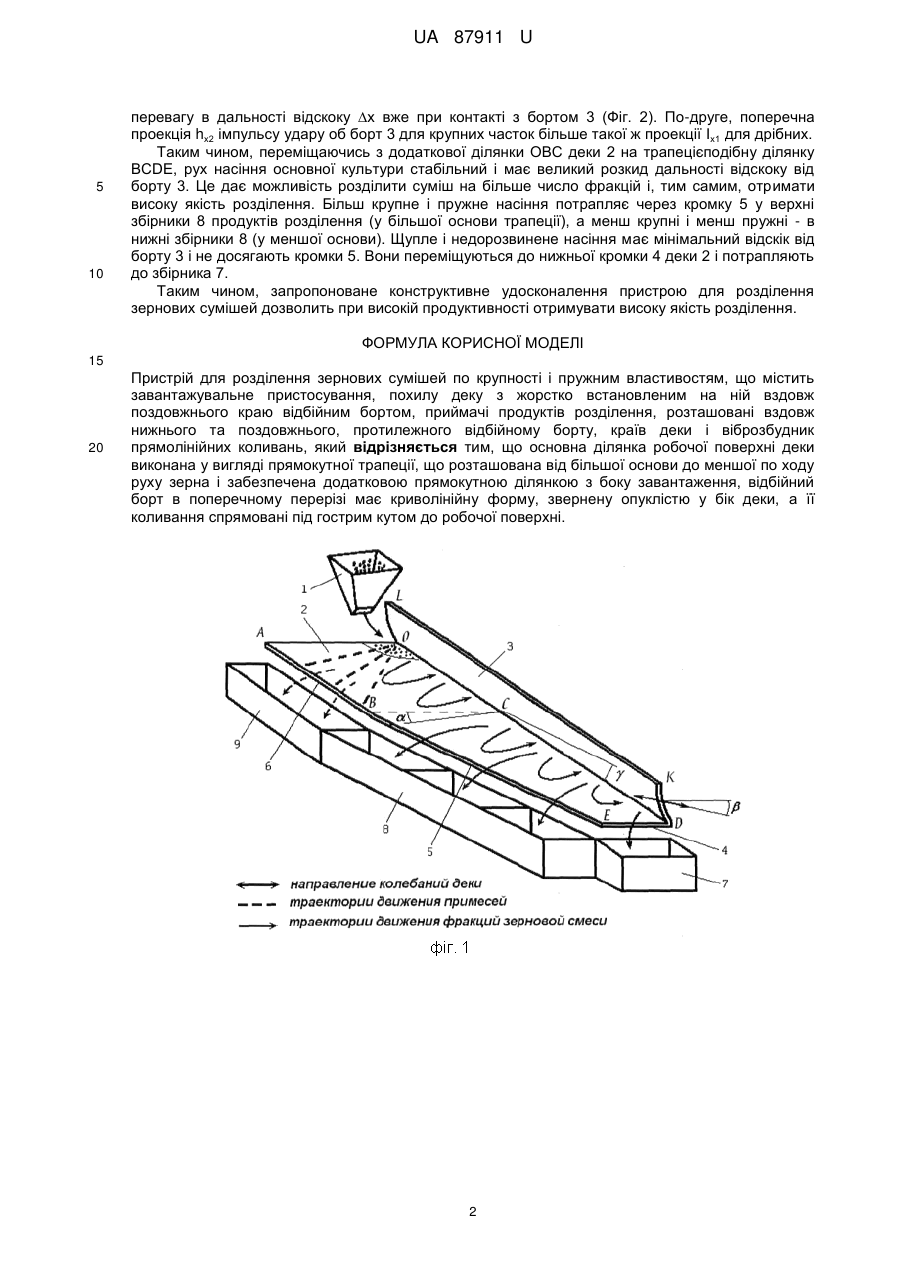

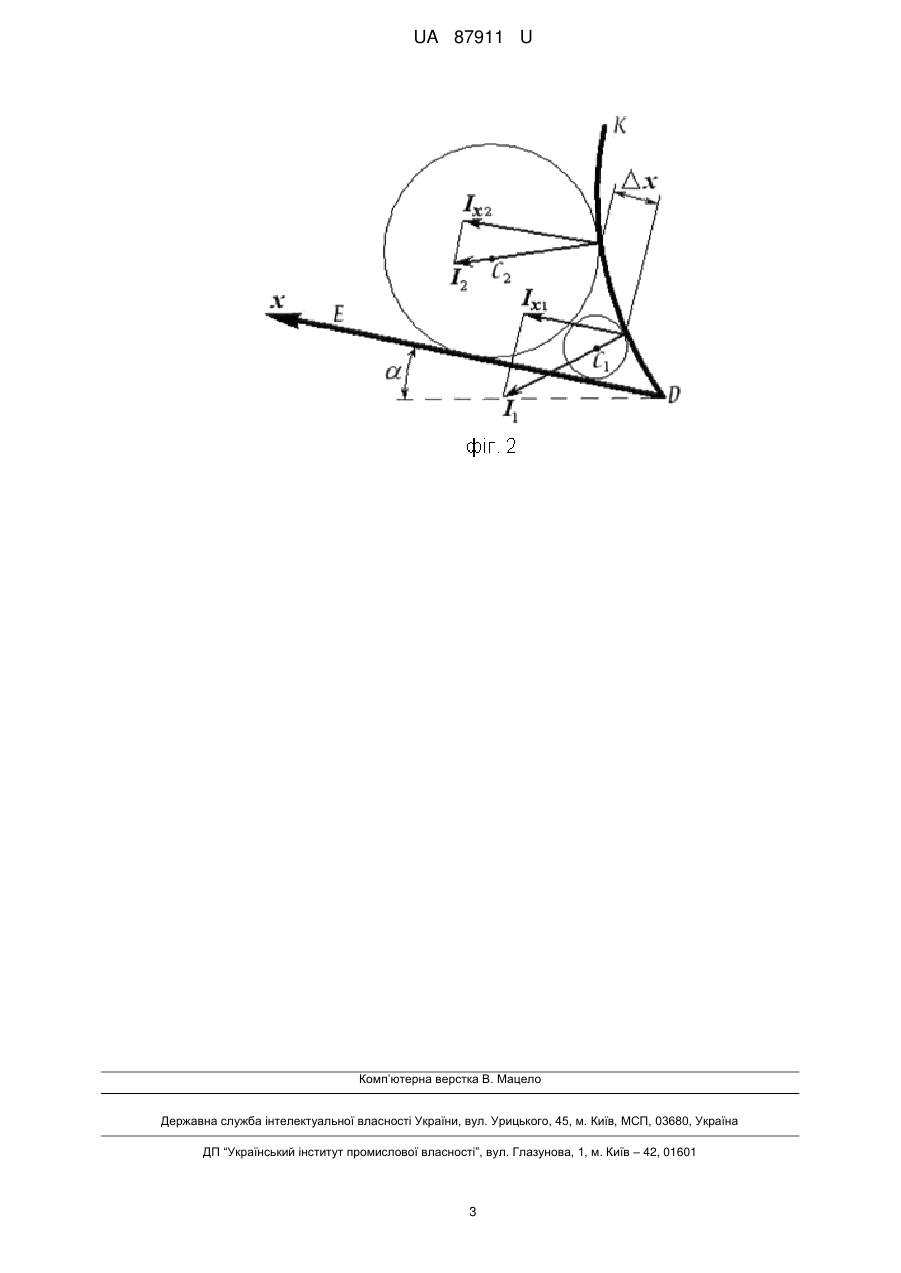

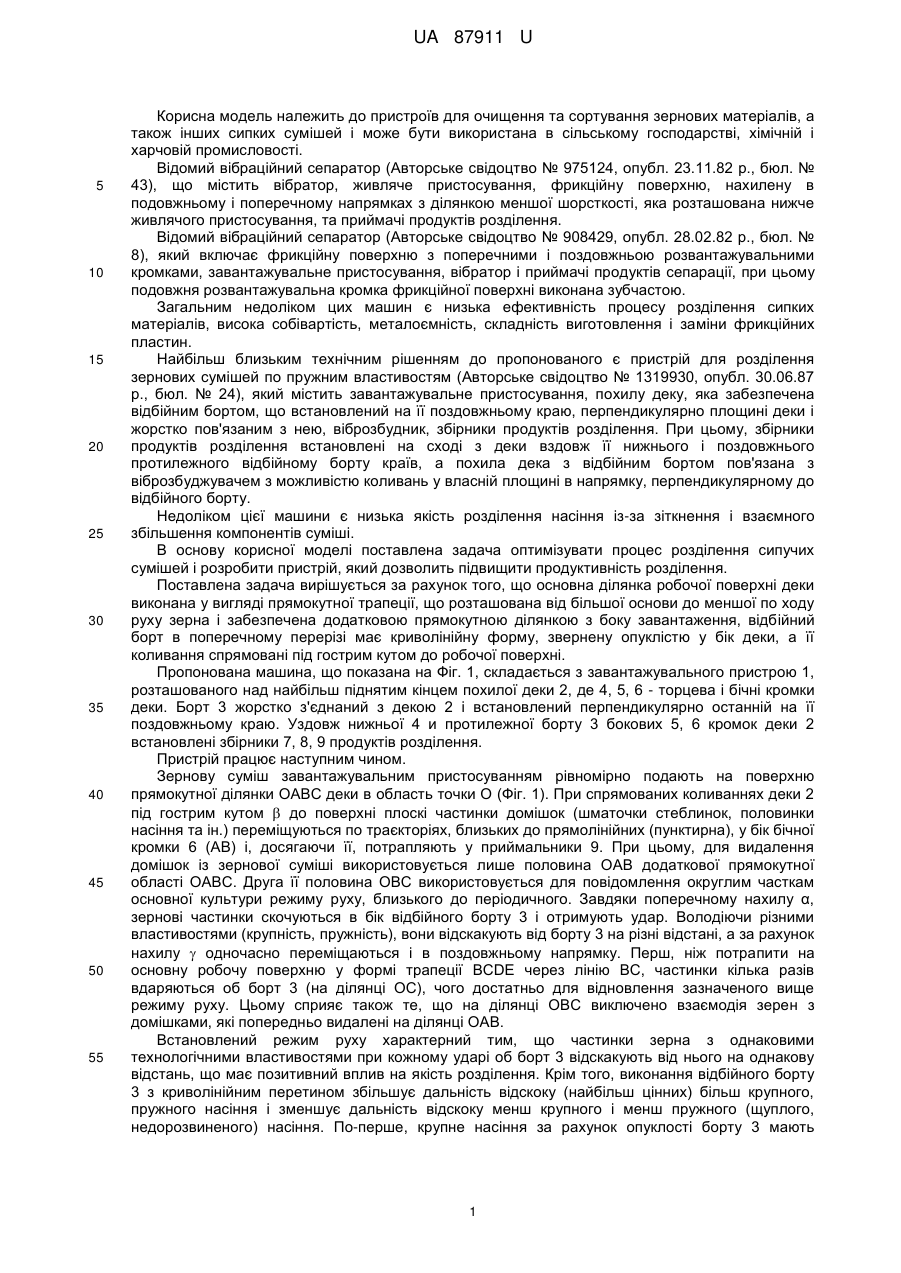

Реферат: Пристрій для розділення зернових сумішей по крупності і пружним властивостям містить завантажувальне пристосування, похилу деку з жорстко встановленим на ній вздовж поздовжнього краю відбійним бортом, приймачі продуктів розділення, розташовані вздовж нижнього та поздовжнього, протилежного відбійному борту, країв деки і віброзбудник прямолінійних коливань. Основна ділянка робочої поверхні деки виконана у вигляді прямокутної трапеції, що розташована від більшої основи до меншої по ходу руху зерна і забезпечена додатковою прямокутною ділянкою з боку завантаження, відбійний борт в поперечному перерізі має криволінійну форму, звернену опуклістю у бік деки, а її коливання спрямовані під гострим кутом до робочої поверхні. UA 87911 U (12) UA 87911 U UA 87911 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для очищення та сортування зернових матеріалів, а також інших сипких сумішей і може бути використана в сільському господарстві, хімічній і харчовій промисловості. Відомий вібраційний сепаратор (Авторське свідоцтво № 975124, опубл. 23.11.82 р., бюл. № 43), що містить вібратор, живляче пристосування, фрикційну поверхню, нахилену в подовжньому і поперечному напрямках з ділянкою меншої шорсткості, яка розташована нижче живлячого пристосування, та приймачі продуктів розділення. Відомий вібраційний сепаратор (Авторське свідоцтво № 908429, опубл. 28.02.82 р., бюл. № 8), який включає фрикційну поверхню з поперечними і поздовжньою розвантажувальними кромками, завантажувальне пристосування, вібратор і приймачі продуктів сепарації, при цьому подовжня розвантажувальна кромка фрикційної поверхні виконана зубчастою. Загальним недоліком цих машин є низька ефективність процесу розділення сипких матеріалів, висока собівартість, металоємність, складність виготовлення і заміни фрикційних пластин. Найбільш близьким технічним рішенням до пропонованого є пристрій для розділення зернових сумішей по пружним властивостям (Авторське свідоцтво № 1319930, опубл. 30.06.87 р., бюл. № 24), який містить завантажувальне пристосування, похилу деку, яка забезпечена відбійним бортом, що встановлений на її поздовжньому краю, перпендикулярно площині деки і жорстко пов'язаним з нею, віброзбудник, збірники продуктів розділення. При цьому, збірники продуктів розділення встановлені на сході з деки вздовж її нижнього і поздовжнього протилежного відбійному борту країв, а похила дека з відбійним бортом пов'язана з віброзбуджувачем з можливістю коливань у власній площині в напрямку, перпендикулярному до відбійного борту. Недоліком цієї машини є низька якість розділення насіння із-за зіткнення і взаємного збільшення компонентів суміші. В основу корисної моделі поставлена задача оптимізувати процес розділення сипучих сумішей і розробити пристрій, який дозволить підвищити продуктивність розділення. Поставлена задача вирішується за рахунок того, що основна ділянка робочої поверхні деки виконана у вигляді прямокутної трапеції, що розташована від більшої основи до меншої по ходу руху зерна і забезпечена додатковою прямокутною ділянкою з боку завантаження, відбійний борт в поперечному перерізі має криволінійну форму, звернену опуклістю у бік деки, а її коливання спрямовані під гострим кутом до робочої поверхні. Пропонована машина, що показана на Фіг. 1, складається з завантажувального пристрою 1, розташованого над найбільш піднятим кінцем похилої деки 2, де 4, 5, 6 - торцева і бічні кромки деки. Борт 3 жорстко з'єднаний з декою 2 і встановлений перпендикулярно останній на її поздовжньому краю. Уздовж нижньої 4 и протилежної борту 3 бокових 5, 6 кромок деки 2 встановлені збірники 7, 8, 9 продуктів розділення. Пристрій працює наступним чином. Зернову суміш завантажувальним пристосуванням рівномірно подають на поверхню прямокутної ділянки ОАВС деки в область точки О (Фіг. 1). При спрямованих коливаннях деки 2 під гострим кутом  до поверхні плоскі частинки домішок (шматочки стеблинок, половинки насіння та ін.) переміщуються по траєкторіях, близьких до прямолінійних (пунктирна), у бік бічної кромки 6 (АВ) і, досягаючи її, потрапляють у приймальники 9. При цьому, для видалення домішок із зернової суміші використовується лише половина ОАВ додаткової прямокутної області ОАВС. Друга її половина ОВС використовується для повідомлення округлим часткам основної культури режиму руху, близького до періодичного. Завдяки поперечному нахилу α, зернові частинки скочуються в бік відбійного борту 3 і отримують удар. Володіючи різними властивостями (крупність, пружність), вони відскакують від борту 3 на різні відстані, а за рахунок нахилу  одночасно переміщаються і в поздовжньому напрямку. Перш, ніж потрапити на основну робочу поверхню у формі трапеції BCDE через лінію ВС, частинки кілька разів вдаряються об борт 3 (на ділянці ОС), чого достатньо для відновлення зазначеного вище режиму руху. Цьому сприяє також те, що на ділянці ОВС виключено взаємодія зерен з домішками, які попередньо видалені на ділянці ОАВ. Встановлений режим руху характерний тим, що частинки зерна з однаковими технологічними властивостями при кожному ударі об борт 3 відскакують від нього на однакову відстань, що має позитивний вплив на якість розділення. Крім того, виконання відбійного борту 3 з криволінійним перетином збільшує дальність відскоку (найбільш цінних) більш крупного, пружного насіння і зменшує дальність відскоку менш крупного і менш пружного (щуплого, недорозвиненого) насіння. По-перше, крупне насіння за рахунок опуклості борту 3 мають 1 UA 87911 U 5 10 перевагу в дальності відскоку х вже при контакті з бортом 3 (Фіг. 2). По-друге, поперечна проекція hх2 імпульсу удару об борт 3 для крупних часток більше такої ж проекції Іх1 для дрібних. Таким чином, переміщаючись з додаткової ділянки ОВС деки 2 на трапецієподібну ділянку BCDE, рух насіння основної культури стабільний і має великий розкид дальності відскоку від борту 3. Це дає можливість розділити суміш на більше число фракцій і, тим самим, отримати високу якість розділення. Більш крупне і пружне насіння потрапляє через кромку 5 у верхні збірники 8 продуктів розділення (у більшої основи трапеції), а менш крупні і менш пружні - в нижні збірники 8 (у меншої основи). Щупле і недорозвинене насіння має мінімальний відскік від борту 3 і не досягають кромки 5. Вони переміщуються до нижньої кромки 4 деки 2 і потрапляють до збірника 7. Таким чином, запропоноване конструктивне удосконалення пристрою для розділення зернових сумішей дозволить при високій продуктивності отримувати високу якість розділення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для розділення зернових сумішей по крупності і пружним властивостям, що містить завантажувальне пристосування, похилу деку з жорстко встановленим на ній вздовж поздовжнього краю відбійним бортом, приймачі продуктів розділення, розташовані вздовж нижнього та поздовжнього, протилежного відбійному борту, країв деки і віброзбудник прямолінійних коливань, який відрізняється тим, що основна ділянка робочої поверхні деки виконана у вигляді прямокутної трапеції, що розташована від більшої основи до меншої по ходу руху зерна і забезпечена додатковою прямокутною ділянкою з боку завантаження, відбійний борт в поперечному перерізі має криволінійну форму, звернену опуклістю у бік деки, а її коливання спрямовані під гострим кутом до робочої поверхні. 2 UA 87911 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
