Прилад для сепарації зернових сумішей за пружними властивостями

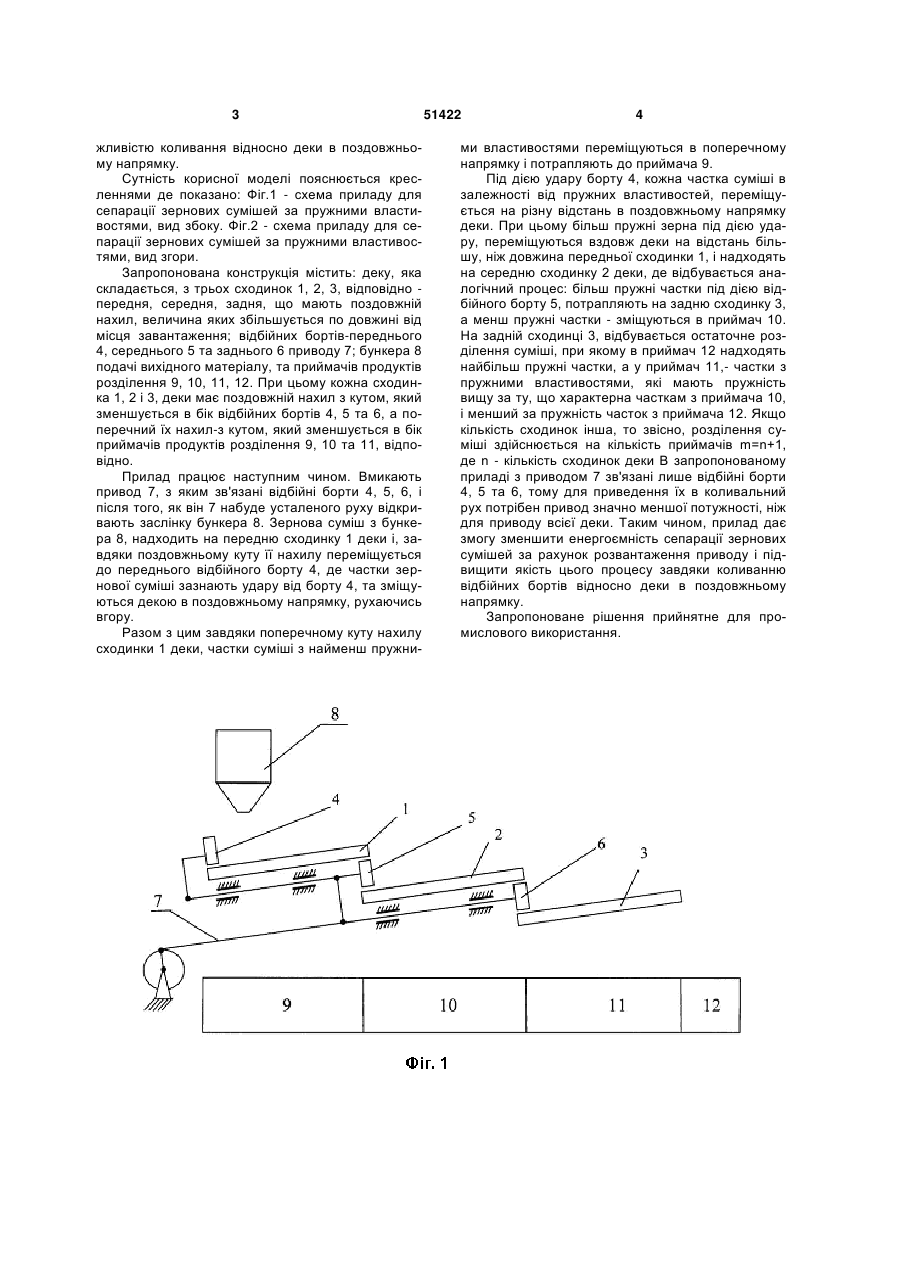

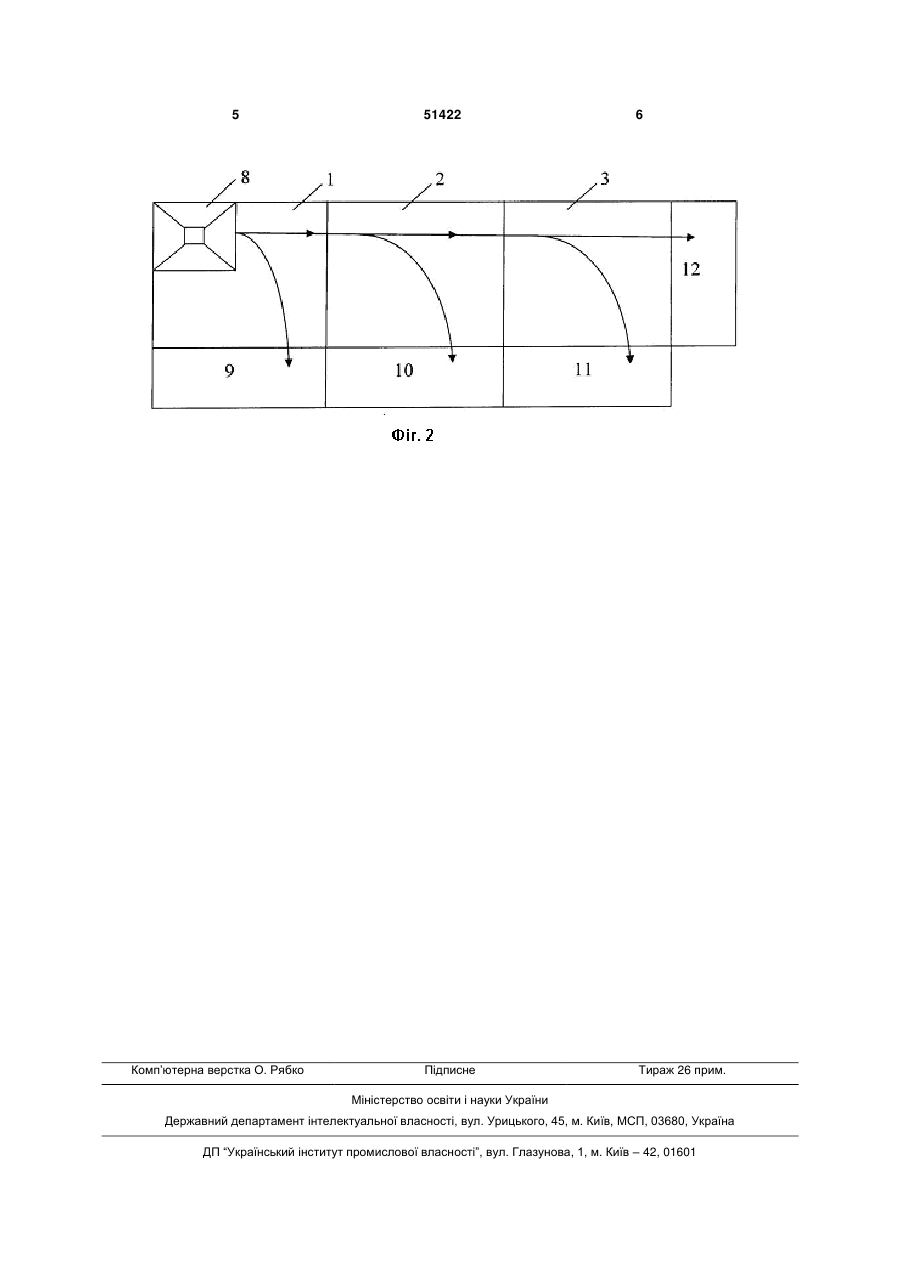

Прилад для сепарації зернових сумішей за пружними властивостями, який містить похилу східчасту деку, відбійні борти, що розташовані на нижньому поперечному краї кожної сходинки, бункер подачі вихідного матеріалу, привід та приймачі продуктів розділення, який відрізняється тим, що відбійні борти кінематично зв'язані з приводом та встановлені з можливістю коливання відносно деки в поздовжньому напрямку. Корисна модель відноситься до галузі переробки та може бути використана при сепарації як зернових, так і інших сипких сумішей. Відомі пристрої для розділення зернових сумішей за пружними властивостями - падді - машини, у яких до сортуючого столу перпендикулярно до поверхні прикріплені стінки зигзагоподібної форми з листової сталі. Стінки утворюють канали, по яких рухається продукт. Сортуючий стіл здійснює зворотно-поступальний рух за рахунок прямолінійних коливань [А.Я.Соколов Технологическое оборудование предприятий по хранению и переработке зерна. - М.: Колос, 1967. - 487с. (С.409)]. Основним недоліком цих машин є велика енергоємність. Пояснюється це тим, що в коливальний рух (для надання ударних імпульсів зерну) приводиться весь кузов машини, який включає практично всю машину, за винятком приводу. Природно для приведення в коливальній рух великої маси матеріалу потрібен привод великої потужності. Цей недолік усунуто в приладі за а.с. СРСР №1526008 від 16.12.86p., який має нахилену в поздовжньому та поперечному напрямках багатосхідчасту деку з відбійними бортами, виконану таким чином, що кожна наступна сходинка від міс ця завантаження має більшу ширину, ніж попередня. Для збору розділених сипких сумішей прилад має приймачі продуктів розділення В даному приладі, завдяки тому, що дека має декілька сходинок, можливо виділення кожного компоненту суміші з певними пружними властивостями в окрему фракцію. Недоліком даного приладу є велика енергоємність. Це зумовлено тим, що багато-східчаста дека має великі габаритні розміри та високу металоємність і, для приведення її в коливальний рух, необхідно використовувати привод великої потужності. Проте за кількістю схожих ознак дане рішення прийняте за прототип. Задачею запропонованої корисної моделі є зниження енергоємності приладу для сепарації зернових сумішей. Задача досягається тим, що прилад для сепарації зернових сумішей за пружними властивостями, який включає похилу східчасту деку, відбійні борти, що розташовані на нижньому поперечному краї кожної сходинки, бункер подачі вихідного матеріалу, привод та приймачі продуктів розділення, відповідно до корисної моделі, відбійні борти кінематично зв'язані з приводом, та встановлені з мо (19) UA (11) 51422 (13) U (21) u201001984 (22) 23.02.2010 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) БОГОМОЛОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, МЕЗЕНЦЕВ ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ, ГУРСЬКИЙ ПЕТРО ВАСИЛЬОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМЕНІ ПЕТРА ВАСИЛЕНКА, МЕЗЕНЦЕВ ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ 3 жливістю коливання відносно деки в поздовжньому напрямку. Сутність корисної моделі пояснюється кресленнями де показано: Фіг.1 - схема приладу для сепарації зернових сумішей за пружними властивостями, вид збоку. Фіг.2 - схема приладу для сепарації зернових сумішей за пружними властивостями, вид згори. Запропонована конструкція містить: деку, яка складається, з трьох сходинок 1, 2, 3, відповідно передня, середня, задня, що мають поздовжній нахил, величина яких збільшується по довжині від місця завантаження; відбійних бортів-переднього 4, середнього 5 та заднього 6 приводу 7; бункера 8 подачі вихідного матеріалу, та приймачів продуктів розділення 9, 10, 11, 12. При цьому кожна сходинка 1, 2 і 3, деки має поздовжній нахил з кутом, який зменшується в бік відбійних бортів 4, 5 та 6, а поперечний їх нахил-з кутом, який зменшується в бік приймачів продуктів розділення 9, 10 та 11, відповідно. Прилад працює наступним чином. Вмикають привод 7, з яким зв'язані відбійні борти 4, 5, 6, і після того, як він 7 набуде усталеного руху відкривають заслінку бункера 8. Зернова суміш з бункера 8, надходить на передню сходинку 1 деки і, завдяки поздовжньому куту її нахилу переміщується до переднього відбійного борту 4, де частки зернової суміші зазнають удару від борту 4, та зміщуються декою в поздовжньому напрямку, рухаючись вгору. Разом з цим завдяки поперечному куту нахилу сходинки 1 деки, частки суміші з найменш пружни 51422 4 ми властивостями переміщуються в поперечному напрямку і потрапляють до приймача 9. Під дією удару борту 4, кожна частка суміші в залежності від пружних властивостей, переміщується на різну відстань в поздовжньому напрямку деки. При цьому більш пружні зерна під дією удару, переміщуються вздовж деки на відстань більшу, ніж довжина передньої сходинки 1, і надходять на середню сходинку 2 деки, де відбувається аналогічний процес: більш пружні частки під дією відбійного борту 5, потрапляють на задню сходинку 3, а менш пружні частки - зміщуються в приймач 10. На задній сходинці 3, відбувається остаточне розділення суміші, при якому в приймач 12 надходять найбільш пружні частки, а у приймач 11,- частки з пружними властивостями, які мають пружність вищу за ту, що характерна часткам з приймача 10, і менший за пружність часток з приймача 12. Якщо кількість сходинок інша, то звісно, розділення суміші здійснюється на кількість приймачів m=n+1, де n - кількість сходинок деки В запропонованому приладі з приводом 7 зв'язані лише відбійні борти 4, 5 та 6, тому для приведення їх в коливальний рух потрібен привод значно меншої потужності, ніж для приводу всієї деки. Таким чином, прилад дає змогу зменшити енергоємність сепарації зернових сумішей за рахунок розвантаження приводу і підвищити якість цього процесу завдяки коливанню відбійних бортів відносно деки в поздовжньому напрямку. Запропоноване рішення прийнятне для промислового використання. 5 Комп’ютерна верстка О. Рябко 51422 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
