Спосіб навішування електронагрівальної панелі

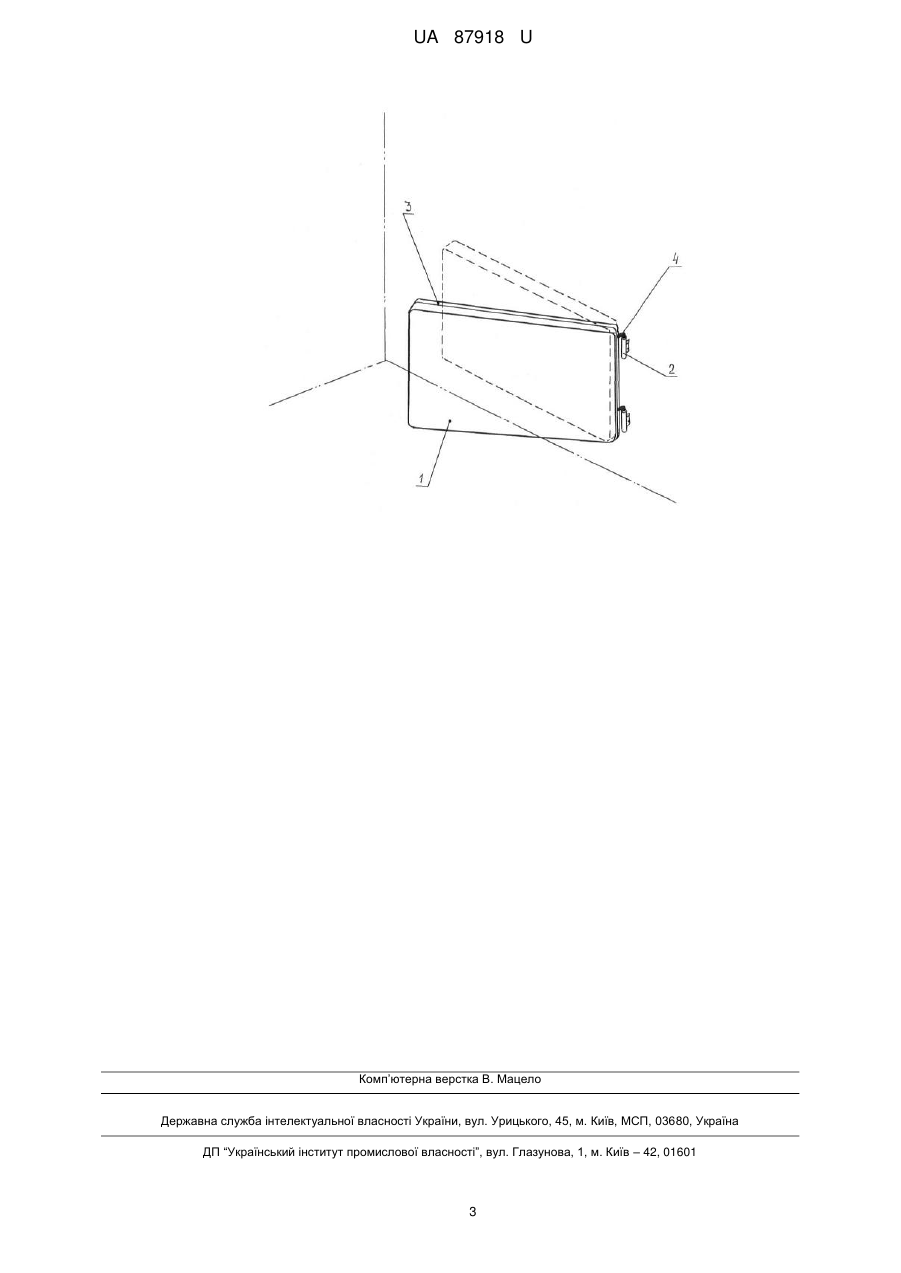

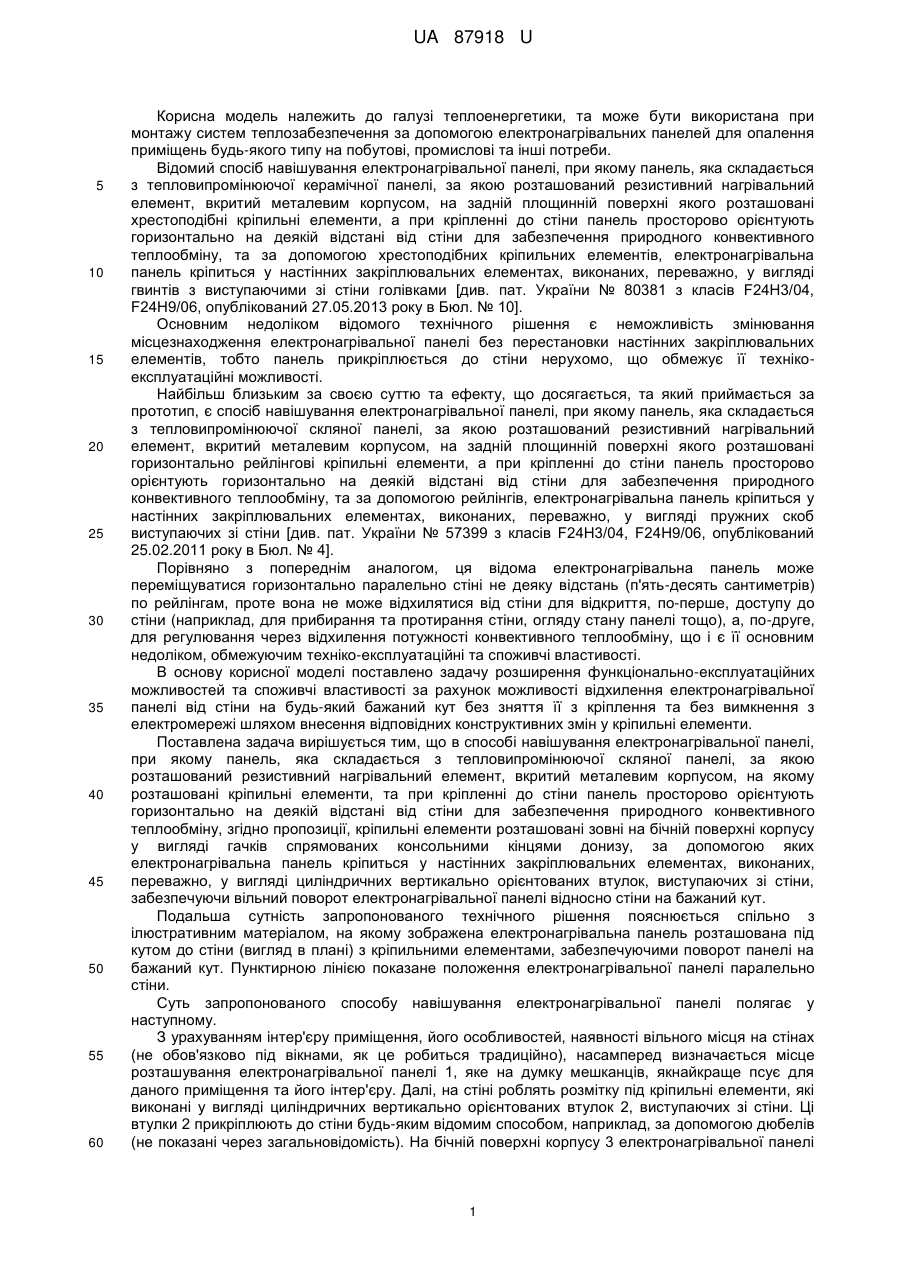

Реферат: UA 87918 U UA 87918 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплоенергетики, та може бути використана при монтажу систем теплозабезпечення за допомогою електронагрівальних панелей для опалення приміщень будь-якого типу на побутові, промислові та інші потреби. Відомий спосіб навішування електронагрівальної панелі, при якому панель, яка складається з тепловипромінюючої керамічної панелі, за якою розташований резистивний нагрівальний елемент, вкритий металевим корпусом, на задній площинній поверхні якого розташовані хрестоподібні кріпильні елементи, а при кріпленні до стіни панель просторово орієнтують горизонтально на деякій відстані від стіни для забезпечення природного конвективного теплообміну, та за допомогою хрестоподібних кріпильних елементів, електронагрівальна панель кріпиться у настінних закріплювальних елементах, виконаних, переважно, у вигляді гвинтів з виступаючими зі стіни голівками [див. пат. України № 80381 з класів F24H3/04, F24H9/06, опублікований 27.05.2013 року в Бюл. № 10]. Основним недоліком відомого технічного рішення є неможливість змінювання місцезнаходження електронагрівальної панелі без перестановки настінних закріплювальних елементів, тобто панель прикріплюється до стіни нерухомо, що обмежує її технікоексплуатаційні можливості. Найбільш близьким за своєю суттю та ефекту, що досягається, та який приймається за прототип, є спосіб навішування електронагрівальної панелі, при якому панель, яка складається з тепловипромінюючої скляної панелі, за якою розташований резистивний нагрівальний елемент, вкритий металевим корпусом, на задній площинній поверхні якого розташовані горизонтально рейлінгові кріпильні елементи, а при кріпленні до стіни панель просторово орієнтують горизонтально на деякій відстані від стіни для забезпечення природного конвективного теплообміну, та за допомогою рейлінгів, електронагрівальна панель кріпиться у настінних закріплювальних елементах, виконаних, переважно, у вигляді пружних скоб виступаючих зі стіни [див. пат. України № 57399 з класів F24H3/04, F24H9/06, опублікований 25.02.2011 року в Бюл. № 4]. Порівняно з попереднім аналогом, ця відома електронагрівальна панель може переміщуватися горизонтально паралельно стіні не деяку відстань (п'ять-десять сантиметрів) по рейлінгам, проте вона не може відхилятися від стіни для відкриття, по-перше, доступу до стіни (наприклад, для прибирання та протирання стіни, огляду стану панелі тощо), а, по-друге, для регулювання через відхилення потужності конвективного теплообміну, що і є її основним недоліком, обмежуючим техніко-експлуатаційні та споживчі властивості. В основу корисної моделі поставлено задачу розширення функціонально-експлуатаційних можливостей та споживчі властивості за рахунок можливості відхилення електронагрівальної панелі від стіни на будь-який бажаний кут без зняття її з кріплення та без вимкнення з електромережі шляхом внесення відповідних конструктивних змін у кріпильні елементи. Поставлена задача вирішується тим, що в способі навішування електронагрівальної панелі, при якому панель, яка складається з тепловипромінюючої скляної панелі, за якою розташований резистивний нагрівальний елемент, вкритий металевим корпусом, на якому розташовані кріпильні елементи, та при кріпленні до стіни панель просторово орієнтують горизонтально на деякій відстані від стіни для забезпечення природного конвективного теплообміну, згідно пропозиції, кріпильні елементи розташовані зовні на бічній поверхні корпусу у вигляді гачків спрямованих консольними кінцями донизу, за допомогою яких електронагрівальна панель кріпиться у настінних закріплювальних елементах, виконаних, переважно, у вигляді циліндричних вертикально орієнтованих втулок, виступаючих зі стіни, забезпечуючи вільний поворот електронагрівальної панелі відносно стіни на бажаний кут. Подальша сутність запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображена електронагрівальна панель розташована під кутом до стіни (вигляд в плані) з кріпильними елементами, забезпечуючими поворот панелі на бажаний кут. Пунктирною лінією показане положення електронагрівальної панелі паралельно стіни. Суть запропонованого способу навішування електронагрівальної панелі полягає у наступному. З урахуванням інтер'єру приміщення, його особливостей, наявності вільного місця на стінах (не обов'язково під вікнами, як це робиться традиційно), насамперед визначається місце розташування електронагрівальної панелі 1, яке на думку мешканців, якнайкраще псує для даного приміщення та його інтер'єру. Далі, на стіні роблять розмітку під кріпильні елементи, які виконані у вигляді циліндричних вертикально орієнтованих втулок 2, виступаючих зі стіни. Ці втулки 2 прикріплюють до стіни будь-яким відомим способом, наприклад, за допомогою дюбелів (не показані через загальновідомість). На бічній поверхні корпусу 3 електронагрівальної панелі 1 UA 87918 U 5 10 15 20 25 30 35 40 45 1 встановлюють нерухомо кріпильні елементи у вигляді гачків 4 спрямованих консольними кінцями донизу. Зовнішній діаметр стрижнів гачків 4 відповідає внутрішньому діаметру втулок 2. За допомогою гачків 4 електронагрівальну панель 1 навішують на втулки 2 шляхом заведення консольних кінців гачків 4 у втулки 2. При цьому електронагрівальна панель 1 опиняється на деякій відстані від стіни, що забезпечує не тільки інфрачервоний нагрів повітря самою тепловипромінювальною панеллю, але й приподний конвективний теплообмін. При цьому електронагрівальну панель 1 можна розгортати на будь-який бажаний кут, регулюючи при цьому потужність конвективного теплообміну без відключення її від джерела живлення. Крім того, через можливість повороту електронагрівальної панелі 1 завжди є можливість доступу до стіни та зворотної (тильної) сторони електронагрівальної панелі 1 з метою її профілактичного огляду, вилучення речей, що впали за панель, розгорнути її до стільця, розташувати боком до стіни, тобто більш повно задовільними потреби користувачів та, саме так, розширити її функціонально-експлуатаційні можливості. Зрозуміло, запропонований спосіб навішування можна застосовувати для будь-яких конструкцій електронагрівальних панелей. Конструкція електронагрівальної панелі у даному випадку не є суттєвою ознакою, що може перешкоджати використанню запропонованого способу. Заявлене технічне рішення перевірене на практиці. Запропонований спосіб навішування електронагрівальної панелі не містить у своєму складі жодних технологічних операцій чи конструктивних елементів кріплення, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі теплоенергетики, а отже є придатним для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних способів навішування електронагрівальних панелей із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого способу навішування електронагрівальної панелі полягає в тому, що він не має обмежень щодо відхилення панелі від стіни, навіть, під час експлуатації. Вказана відмінність забезпечує відкриття доступу до стіни у будь-який час та дозволяє регулювати потужність природного конвективного теплообміну. Жодний із відомих способів навішування електронагрівальних панелей не може водночас мати всі перераховані властивості, оскільки не передбачає у своєму складі всієї сукупності заявлених у пропозиції суттєвих ознак. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення області застосування через розширення функціональноексплуатаційних можливостей за рахунок наявності елементів кріплення, що забезпечують можливість повороту, тобто виконаних у вигляді звичайних поворотних шарнірів. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок того, що вартість навішування електронагрівальної панелі ніяким чином не збільшується через відсутність додаткових технологічних операцій, а також зменшення кількості кріплень у два рази, у порівнянні з традиційними (чотирма) кріпленнями, які зазвичай використовуються у електронагрівальних панелях. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок більш повного задоволення потреб споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб навішування електронагрівальної панелі, при якому панель, яка складається з тепловипромінюючої скляної панелі, за якою розташований резистивний нагрівальний елемент, вкритий металевим корпусом, на якому розташовані кріпильні елементи, та при кріпленні до стінипанель просторово орієнтують горизонтально на деякій відстані від стіни для забезпечення природного конвективного теплообміну, який відрізняється тим, що кріпильні елементи розташовані зовні на бічній поверхні корпусу у вигляді гачків спрямованих консольними кінцями донизу, за допомогою яких електронагрівальна панель кріпиться у настінних закріплювальних елементах, виконаних, переважно, у вигляді циліндричних вертикально орієнтованих втулок, виступаючих зі стіни, забезпечуючи вільний поворот електронагрівальної панелі відносно стіни на бажаний кут. 2 UA 87918 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
