Спосіб збирання електронагрівальної панелі

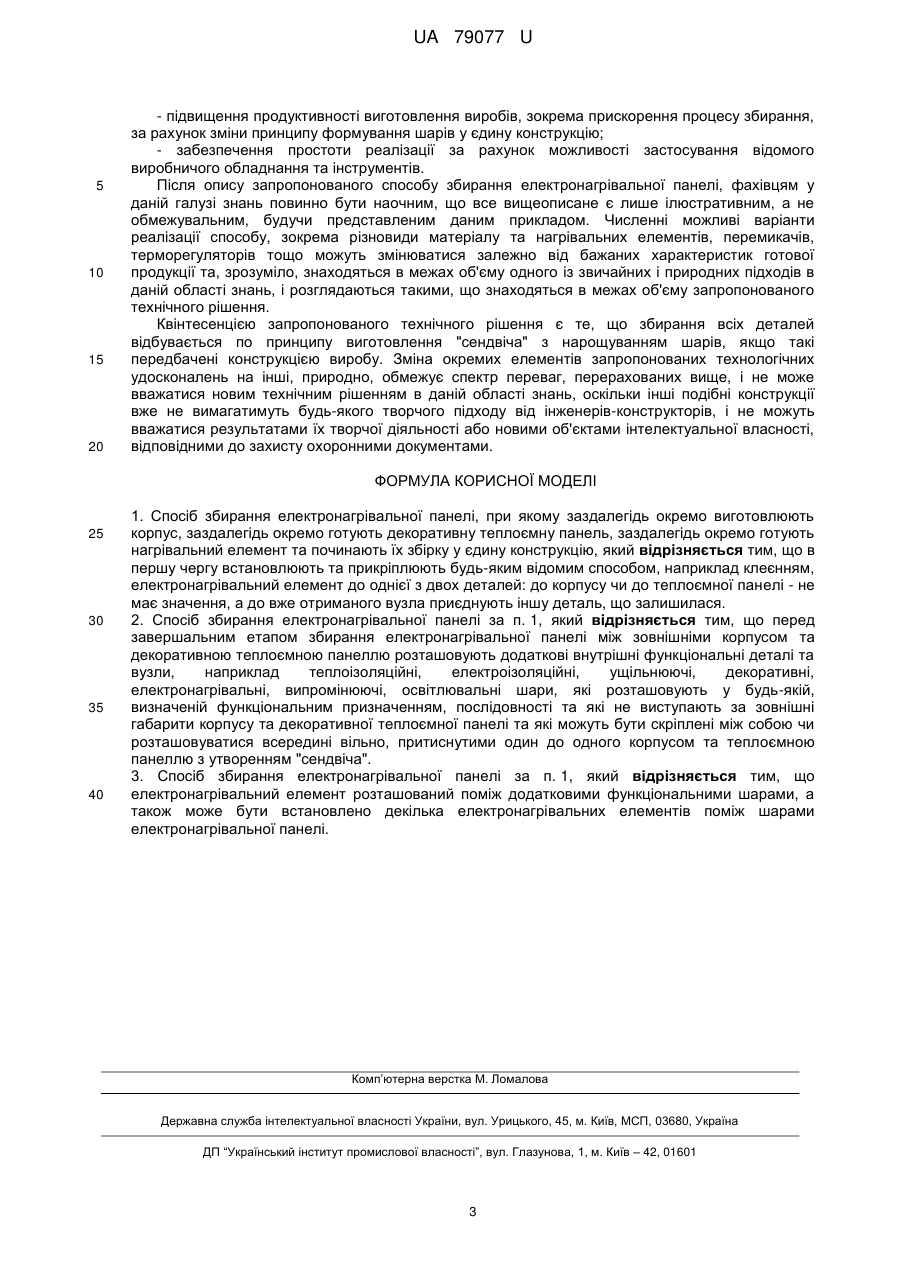

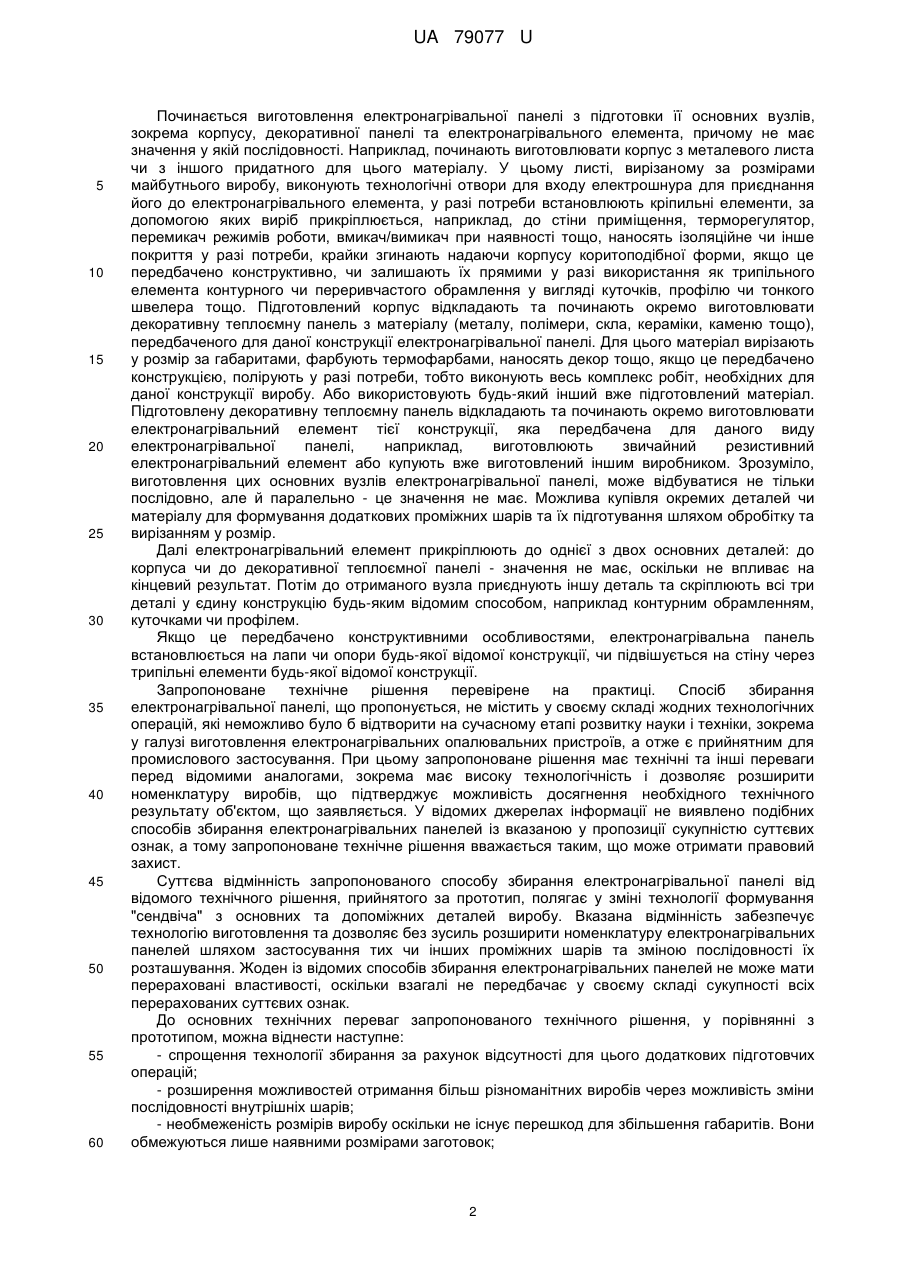

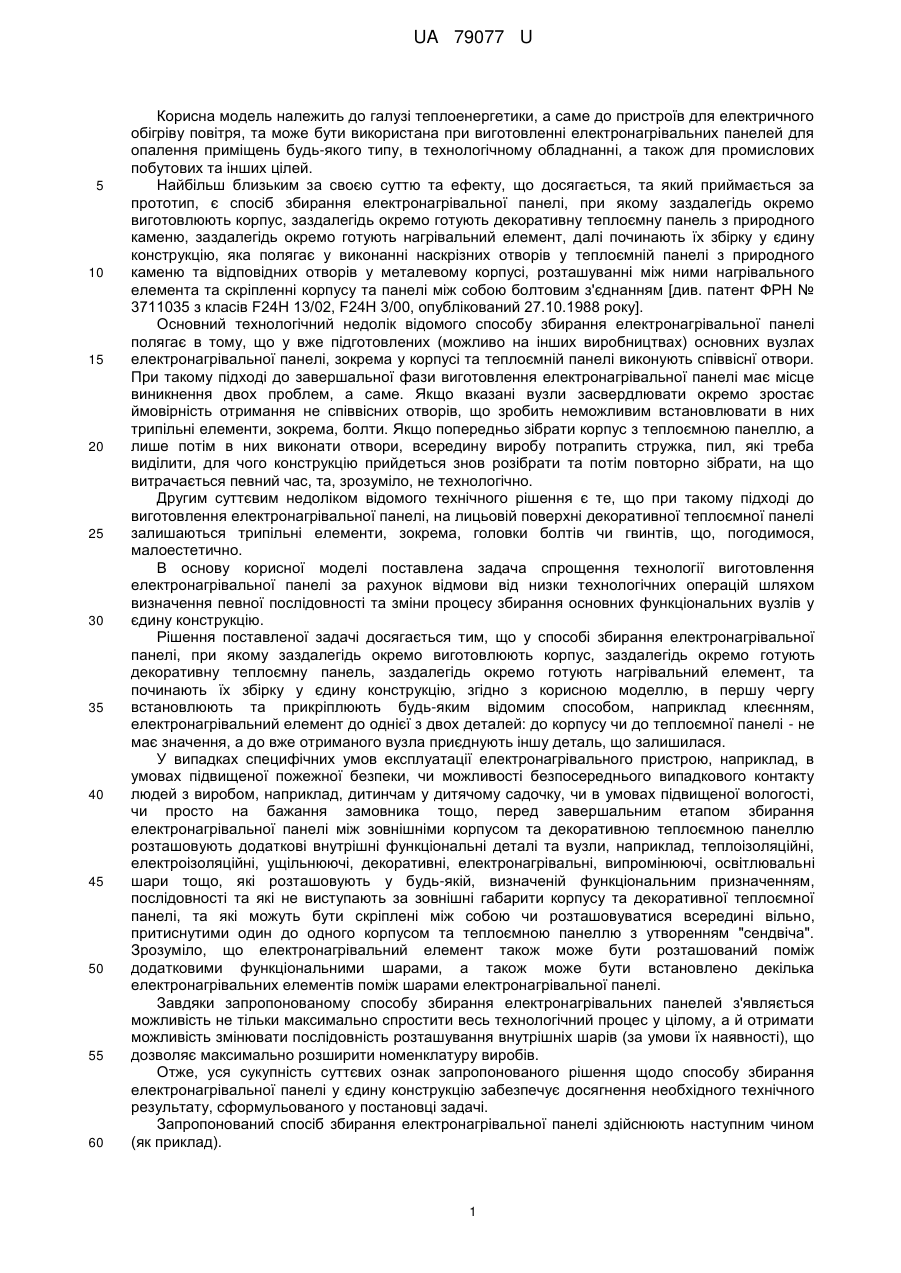

Реферат: Спосіб збирання електронагрівальної панелі, при якому заздалегідь окремо виготовлюють корпус, заздалегідь окремо готують декоративну теплоємну панель, заздалегідь окремо готують нагрівальний елемент та починають їх збірку у єдину конструкцію. В першу чергу встановлюють та прикріплюють будь-яким відомим способом, наприклад клеєнням, електронагрівальний елемент до однієї з двох деталей: до корпусу чи до теплоємної панелі - не має значення, а до вже отриманого вузла приєднують іншу деталь, що залишилася. UA 79077 U (54) СПОСІБ ЗБИРАННЯ ЕЛЕКТРОНАГРІВАЛЬНОЇ ПАНЕЛІ UA 79077 U UA 79077 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплоенергетики, а саме до пристроїв для електричного обігріву повітря, та може бути використана при виготовленні електронагрівальних панелей для опалення приміщень будь-якого типу, в технологічному обладнанні, а також для промислових побутових та інших цілей. Найбільш близьким за своєю суттю та ефекту, що досягається, та який приймається за прототип, є спосіб збирання електронагрівальної панелі, при якому заздалегідь окремо виготовлюють корпус, заздалегідь окремо готують декоративну теплоємну панель з природного каменю, заздалегідь окремо готують нагрівальний елемент, далі починають їх збірку у єдину конструкцію, яка полягає у виконанні наскрізних отворів у теплоємній панелі з природного каменю та відповідних отворів у металевому корпусі, розташуванні між ними нагрівального елемента та скріпленні корпусу та панелі між собою болтовим з'єднанням [див. патент ФРН № 3711035 з класів F24H 13/02, F24H 3/00, опублікований 27.10.1988 року]. Основний технологічний недолік відомого способу збирання електронагрівальної панелі полягає в тому, що у вже підготовлених (можливо на інших виробництвах) основних вузлах електронагрівальної панелі, зокрема у корпусі та теплоємній панелі виконують співвіснї отвори. При такому підході до завершальної фази виготовлення електронагрівальної панелі має місце виникнення двох проблем, а саме. Якщо вказані вузли засвердлювати окремо зростає ймовірність отримання не співвісних отворів, що зробить неможливим встановлювати в них трипільні елементи, зокрема, болти. Якщо попередньо зібрати корпус з теплоємною панеллю, а лише потім в них виконати отвори, всередину виробу потрапить стружка, пил, які треба виділити, для чого конструкцію прийдеться знов розібрати та потім повторно зібрати, на що витрачається певний час, та, зрозуміло, не технологічно. Другим суттєвим недоліком відомого технічного рішення є те, що при такому підході до виготовлення електронагрівальної панелі, на лицьовій поверхні декоративної теплоємної панелі залишаються трипільні елементи, зокрема, головки болтів чи гвинтів, що, погодимося, малоестетично. В основу корисної моделі поставлена задача спрощення технології виготовлення електронагрівальної панелі за рахунок відмови від низки технологічних операцій шляхом визначення певної послідовності та зміни процесу збирання основних функціональних вузлів у єдину конструкцію. Рішення поставленої задачі досягається тим, що у способі збирання електронагрівальної панелі, при якому заздалегідь окремо виготовлюють корпус, заздалегідь окремо готують декоративну теплоємну панель, заздалегідь окремо готують нагрівальний елемент, та починають їх збірку у єдину конструкцію, згідно з корисною моделлю, в першу чергу встановлюють та прикріплюють будь-яким відомим способом, наприклад клеєнням, електронагрівальний елемент до однієї з двох деталей: до корпусу чи до теплоємної панелі - не має значення, а до вже отриманого вузла приєднують іншу деталь, що залишилася. У випадках специфічних умов експлуатації електронагрівального пристрою, наприклад, в умовах підвищеної пожежної безпеки, чи можливості безпосереднього випадкового контакту людей з виробом, наприклад, дитинчам у дитячому садочку, чи в умовах підвищеної вологості, чи просто на бажання замовника тощо, перед завершальним етапом збирання електронагрівальної панелі між зовнішніми корпусом та декоративною теплоємною панеллю розташовують додаткові внутрішні функціональні деталі та вузли, наприклад, теплоізоляційні, електроізоляційні, ущільнюючі, декоративні, електронагрівальні, випромінюючі, освітлювальні шари тощо, які розташовують у будь-якій, визначеній функціональним призначенням, послідовності та які не виступають за зовнішні габарити корпусу та декоративної теплоємної панелі, та які можуть бути скріплені між собою чи розташовуватися всередині вільно, притиснутими один до одного корпусом та теплоємною панеллю з утворенням "сендвіча". Зрозуміло, що електронагрівальний елемент також може бути розташований поміж додатковими функціональними шарами, а також може бути встановлено декілька електронагрівальних елементів поміж шарами електронагрівальної панелі. Завдяки запропонованому способу збирання електронагрівальних панелей з'являється можливість не тільки максимально спростити весь технологічний процес у цілому, а й отримати можливість змінювати послідовність розташування внутрішніх шарів (за умови їх наявності), що дозволяє максимально розширити номенклатуру виробів. Отже, уся сукупність суттєвих ознак запропонованого рішення щодо способу збирання електронагрівальної панелі у єдину конструкцію забезпечує досягнення необхідного технічного результату, сформульованого у постановці задачі. Запропонований спосіб збирання електронагрівальної панелі здійснюють наступним чином (як приклад). 1 UA 79077 U 5 10 15 20 25 30 35 40 45 50 55 60 Починається виготовлення електронагрівальної панелі з підготовки її основних вузлів, зокрема корпусу, декоративної панелі та електронагрівального елемента, причому не має значення у якій послідовності. Наприклад, починають виготовлювати корпус з металевого листа чи з іншого придатного для цього матеріалу. У цьому листі, вирізаному за розмірами майбутнього виробу, виконують технологічні отвори для входу електрошнура для приєднання його до електронагрівального елемента, у разі потреби встановлюють кріпильні елементи, за допомогою яких виріб прикріплюється, наприклад, до стіни приміщення, терморегулятор, перемикач режимів роботи, вмикач/вимикач при наявності тощо, наносять ізоляційне чи інше покриття у разі потреби, крайки згинають надаючи корпусу коритоподібної форми, якщо це передбачено конструктивно, чи залишають їх прямими у разі використання як трипільного елемента контурного чи переривчастого обрамлення у вигляді куточків, профілю чи тонкого швелера тощо. Підготовлений корпус відкладають та починають окремо виготовлювати декоративну теплоємну панель з матеріалу (металу, полімери, скла, кераміки, каменю тощо), передбаченого для даної конструкції електронагрівальної панелі. Для цього матеріал вирізають у розмір за габаритами, фарбують термофарбами, наносять декор тощо, якщо це передбачено конструкцією, полірують у разі потреби, тобто виконують весь комплекс робіт, необхідних для даної конструкції виробу. Або використовують будь-який інший вже підготовлений матеріал. Підготовлену декоративну теплоємну панель відкладають та починають окремо виготовлювати електронагрівальний елемент тієї конструкції, яка передбачена для даного виду електронагрівальної панелі, наприклад, виготовлюють звичайний резистивний електронагрівальний елемент або купують вже виготовлений іншим виробником. Зрозуміло, виготовлення цих основних вузлів електронагрівальної панелі, може відбуватися не тільки послідовно, але й паралельно - це значення не має. Можлива купівля окремих деталей чи матеріалу для формування додаткових проміжних шарів та їх підготування шляхом обробітку та вирізанням у розмір. Далі електронагрівальний елемент прикріплюють до однієї з двох основних деталей: до корпуса чи до декоративної теплоємної панелі - значення не має, оскільки не впливає на кінцевий результат. Потім до отриманого вузла приєднують іншу деталь та скріплюють всі три деталі у єдину конструкцію будь-яким відомим способом, наприклад контурним обрамленням, куточками чи профілем. Якщо це передбачено конструктивними особливостями, електронагрівальна панель встановлюється на лапи чи опори будь-якої відомої конструкції, чи підвішується на стіну через трипільні елементи будь-якої відомої конструкції. Запропоноване технічне рішення перевірене на практиці. Спосіб збирання електронагрівальної панелі, що пропонується, не містить у своєму складі жодних технологічних операцій, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі виготовлення електронагрівальних опалювальних пристроїв, а отже є прийнятним для промислового застосування. При цьому запропоноване рішення має технічні та інші переваги перед відомими аналогами, зокрема має високу технологічність і дозволяє розширити номенклатуру виробів, що підтверджує можливість досягнення необхідного технічного результату об'єктом, що заявляється. У відомих джерелах інформації не виявлено подібних способів збирання електронагрівальних панелей із вказаною у пропозиції сукупністю суттєвих ознак, а тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого способу збирання електронагрівальної панелі від відомого технічного рішення, прийнятого за прототип, полягає у зміні технології формування "сендвіча" з основних та допоміжних деталей виробу. Вказана відмінність забезпечує технологію виготовлення та дозволяє без зусиль розширити номенклатуру електронагрівальних панелей шляхом застосування тих чи інших проміжних шарів та зміною послідовності їх розташування. Жоден із відомих способів збирання електронагрівальних панелей не може мати перераховані властивості, оскільки взагалі не передбачає у своєму складі сукупності всіх перерахованих суттєвих ознак. До основних технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - спрощення технології збирання за рахунок відсутності для цього додаткових підготовчих операцій; - розширення можливостей отримання більш різноманітних виробів через можливість зміни послідовності внутрішніх шарів; - необмеженість розмірів виробу оскільки не існує перешкод для збільшення габаритів. Вони обмежуються лише наявними розмірами заготовок; 2 UA 79077 U 5 10 15 20 - підвищення продуктивності виготовлення виробів, зокрема прискорення процесу збирання, за рахунок зміни принципу формування шарів у єдину конструкцію; - забезпечення простоти реалізації за рахунок можливості застосування відомого виробничого обладнання та інструментів. Після опису запропонованого способу збирання електронагрівальної панелі, фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти реалізації способу, зокрема різновиди матеріалу та нагрівальних елементів, перемикачів, терморегуляторів тощо можуть змінюватися залежно від бажаних характеристик готової продукції та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань, і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що збирання всіх деталей відбувається по принципу виготовлення "сендвіча" з нарощуванням шарів, якщо такі передбачені конструкцією виробу. Зміна окремих елементів запропонованих технологічних удосконалень на інші, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новим технічним рішенням в даній області знань, оскільки інші подібні конструкції вже не вимагатимуть будь-якого творчого підходу від інженерів-конструкторів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Спосіб збирання електронагрівальної панелі, при якому заздалегідь окремо виготовлюють корпус, заздалегідь окремо готують декоративну теплоємну панель, заздалегідь окремо готують нагрівальний елемент та починають їх збірку у єдину конструкцію, який відрізняється тим, що в першу чергу встановлюють та прикріплюють будь-яким відомим способом, наприклад клеєнням, електронагрівальний елемент до однієї з двох деталей: до корпусу чи до теплоємної панелі - не має значення, а до вже отриманого вузла приєднують іншу деталь, що залишилася. 2. Спосіб збирання електронагрівальної панелі за п. 1, який відрізняється тим, що перед завершальним етапом збирання електронагрівальної панелі між зовнішніми корпусом та декоративною теплоємною панеллю розташовують додаткові внутрішні функціональні деталі та вузли, наприклад теплоізоляційні, електроізоляційні, ущільнюючі, декоративні, електронагрівальні, випромінюючі, освітлювальні шари, які розташовують у будь-якій, визначеній функціональним призначенням, послідовності та які не виступають за зовнішні габарити корпусу та декоративної теплоємної панелі та які можуть бути скріплені між собою чи розташовуватися всередині вільно, притиснутими один до одного корпусом та теплоємною панеллю з утворенням "сендвіча". 3. Спосіб збирання електронагрівальної панелі за п. 1, який відрізняється тим, що електронагрівальний елемент розташований поміж додатковими функціональними шарами, а також може бути встановлено декілька електронагрівальних елементів поміж шарами електронагрівальної панелі. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
