Пристрій для дослідження ушкоджень в судово-медичній експертизі

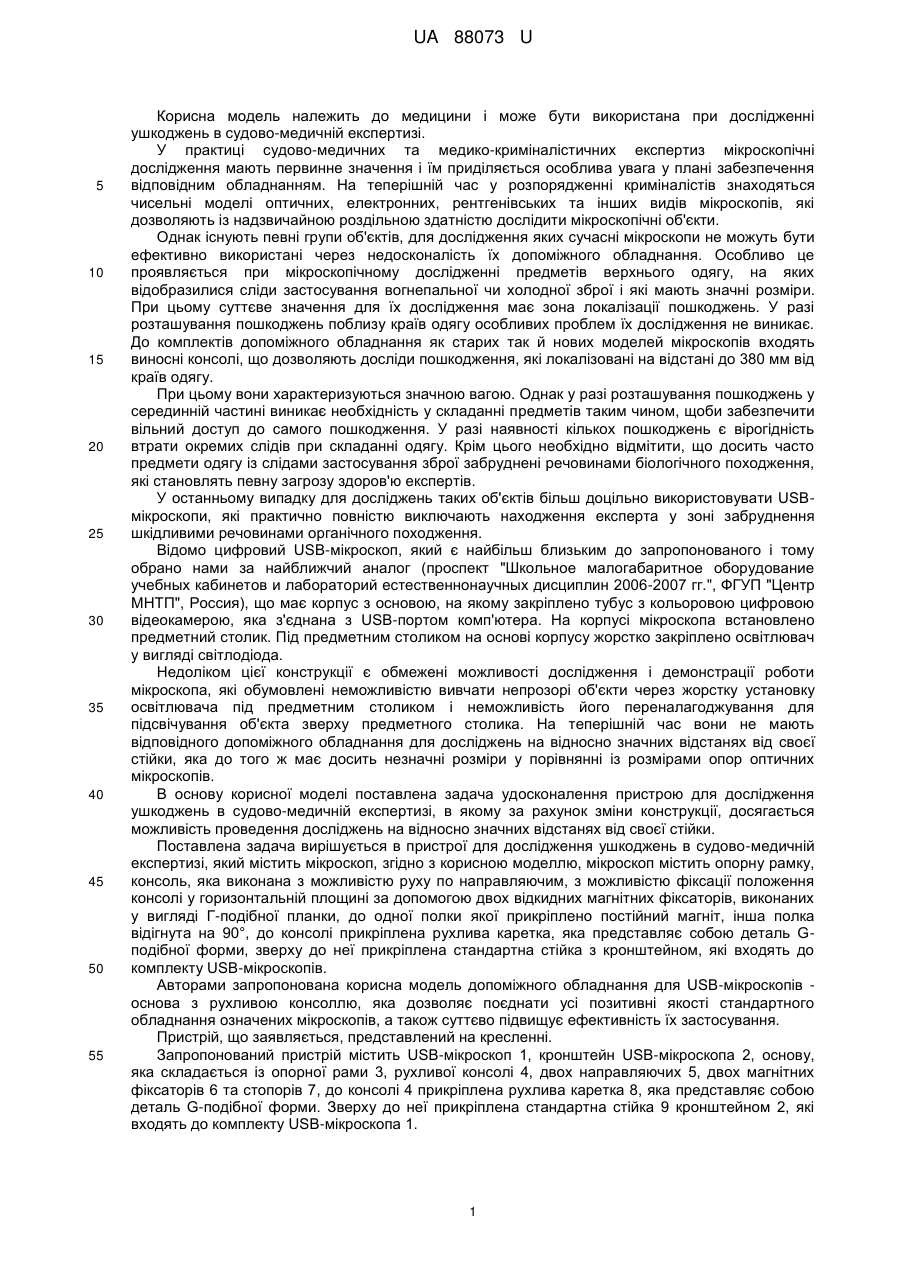

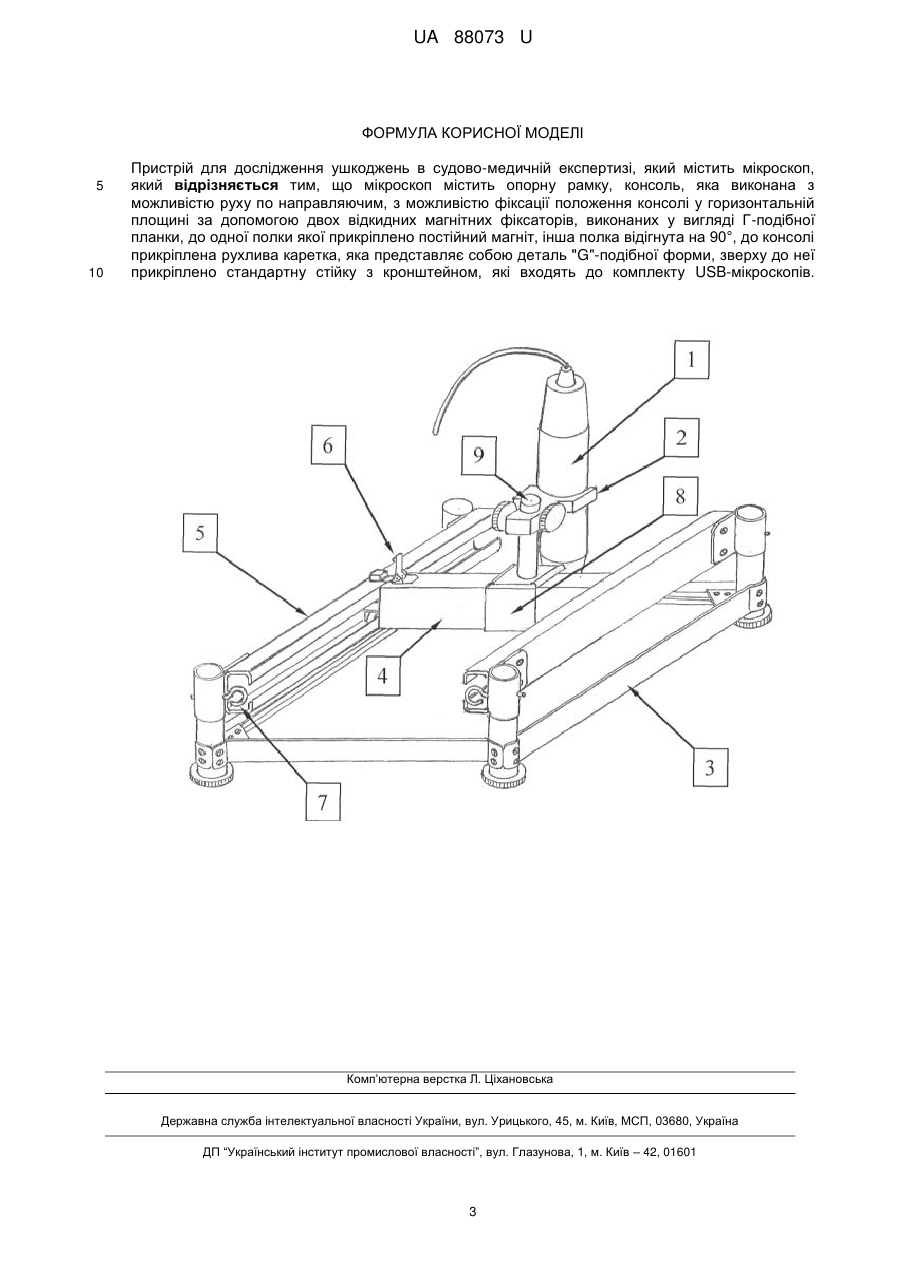

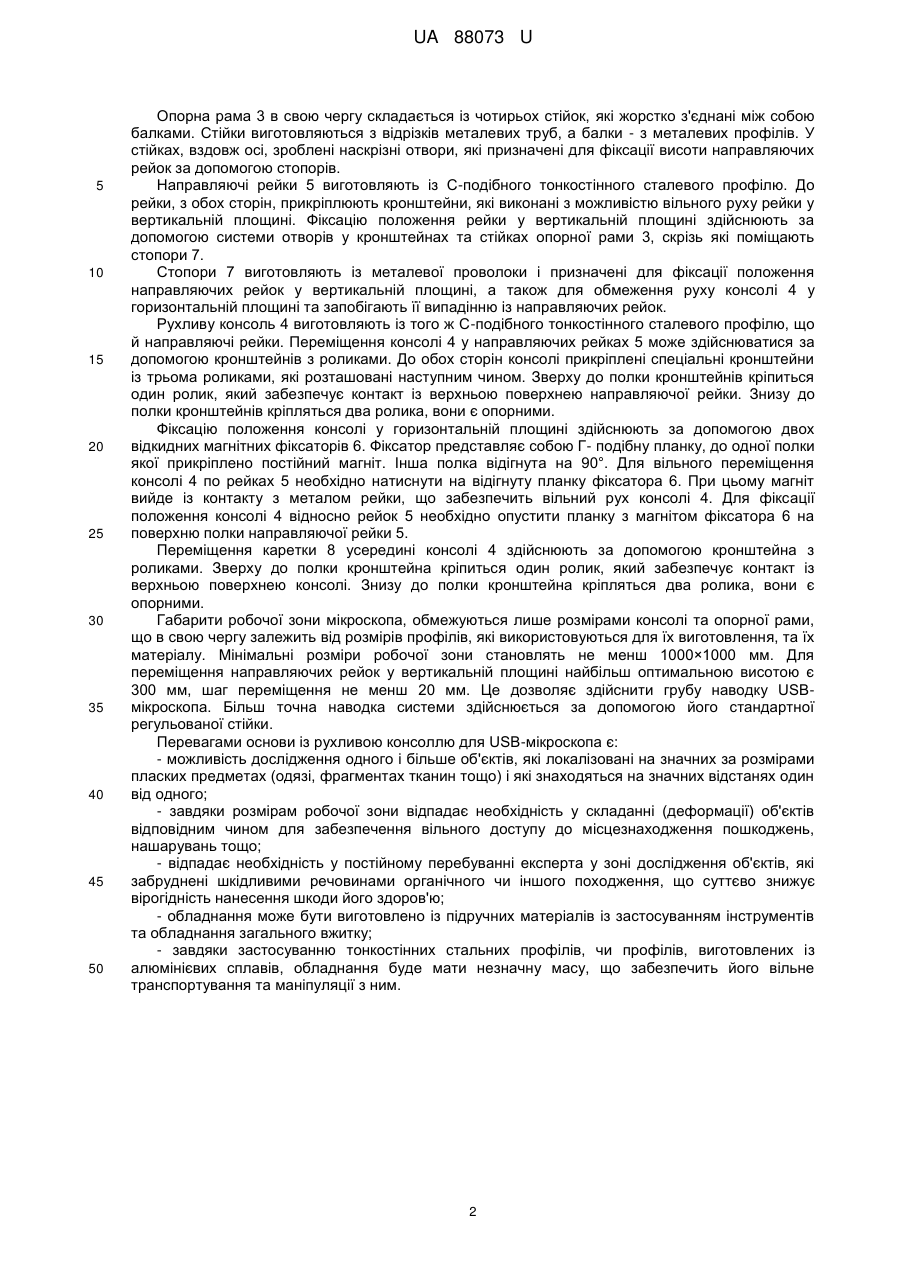

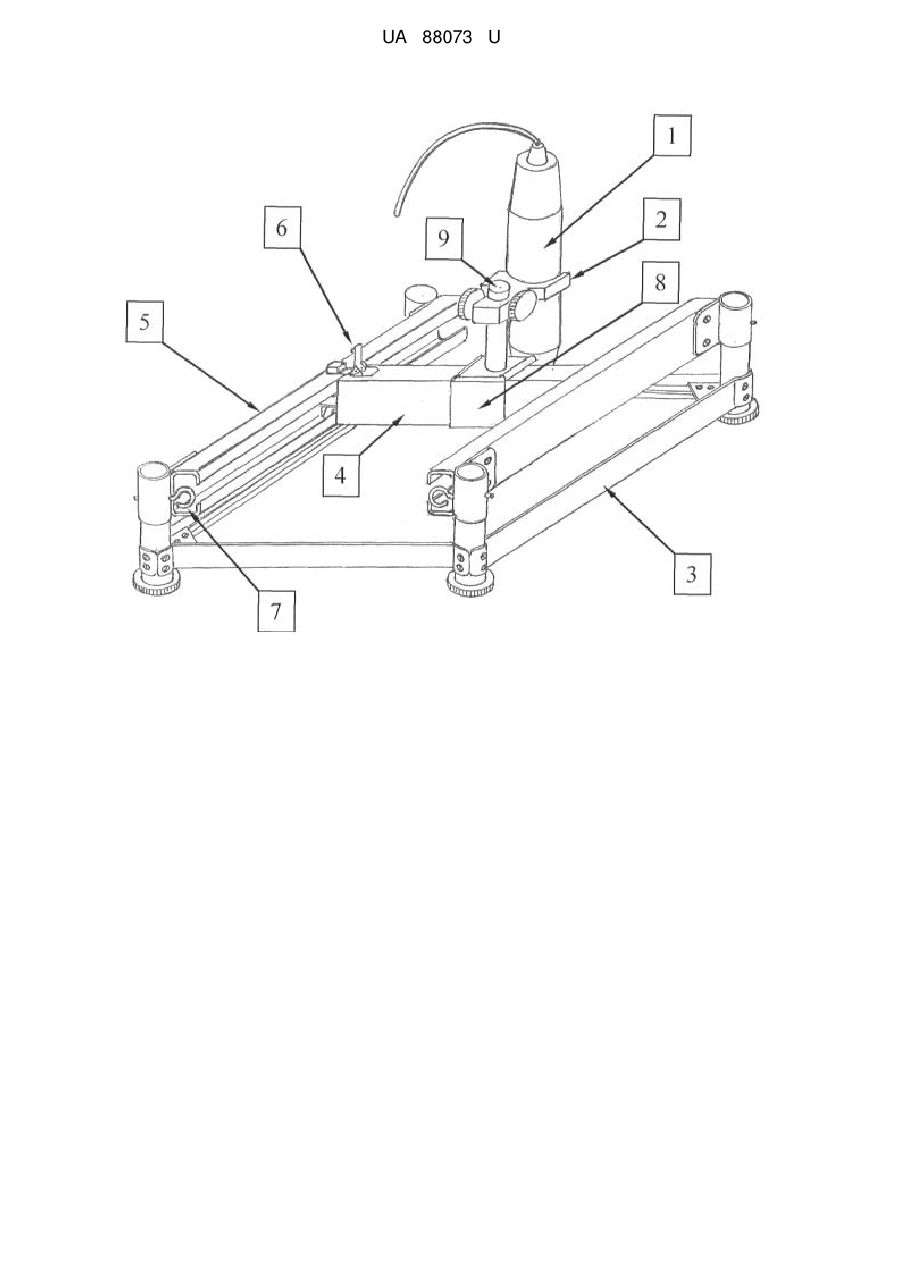

Реферат: UA 88073 U UA 88073 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини і може бути використана при дослідженні ушкоджень в судово-медичній експертизі. У практиці судово-медичних та медико-криміналістичних експертиз мікроскопічні дослідження мають первинне значення і їм приділяється особлива увага у плані забезпечення відповідним обладнанням. На теперішній час у розпорядженні криміналістів знаходяться чисельні моделі оптичних, електронних, рентгенівських та інших видів мікроскопів, які дозволяють із надзвичайною роздільною здатністю дослідити мікроскопічні об'єкти. Однак існують певні групи об'єктів, для дослідження яких сучасні мікроскопи не можуть бути ефективно використані через недосконалість їх допоміжного обладнання. Особливо це проявляється при мікроскопічному дослідженні предметів верхнього одягу, на яких відобразилися сліди застосування вогнепальної чи холодної зброї і які мають значні розміри. При цьому суттєве значення для їх дослідження має зона локалізації пошкоджень. У разі розташування пошкоджень поблизу країв одягу особливих проблем їх дослідження не виникає. До комплектів допоміжного обладнання як старих так й нових моделей мікроскопів входять виносні консолі, що дозволяють досліди пошкодження, які локалізовані на відстані до 380 мм від країв одягу. При цьому вони характеризуються значною вагою. Однак у разі розташування пошкоджень у серединній частині виникає необхідність у складанні предметів таким чином, щоби забезпечити вільний доступ до самого пошкодження. У разі наявності кількох пошкоджень є вірогідність втрати окремих слідів при складанні одягу. Крім цього необхідно відмітити, що досить часто предмети одягу із слідами застосування зброї забруднені речовинами біологічного походження, які становлять певну загрозу здоров'ю експертів. У останньому випадку для досліджень таких об'єктів більш доцільно використовувати USBмікроскопи, які практично повністю виключають находження експерта у зоні забруднення шкідливими речовинами органічного походження. Відомо цифровий USB-мікроскоп, який є найбільш близьким до запропонованого і тому обрано нами за найближчий аналог (проспект "Школьное малогабаритное оборудование учебных кабинетов и лабораторий естественнонаучных дисциплин 2006-2007 гг.", ФГУП "Центр МНТП", Россия), що має корпус з основою, на якому закріплено тубус з кольоровою цифровою відеокамерою, яка з'єднана з USB-портом комп'ютера. На корпусі мікроскопа встановлено предметний столик. Під предметним столиком на основі корпусу жорстко закріплено освітлювач у вигляді світлодіода. Недоліком цієї конструкції є обмежені можливості дослідження і демонстрації роботи мікроскопа, які обумовлені неможливістю вивчати непрозорі об'єкти через жорстку установку освітлювача під предметним столиком і неможливість його переналагоджування для підсвічування об'єкта зверху предметного столика. На теперішній час вони не мають відповідного допоміжного обладнання для досліджень на відносно значних відстанях від своєї стійки, яка до того ж має досить незначні розміри у порівнянні із розмірами опор оптичних мікроскопів. В основу корисної моделі поставлена задача удосконалення пристрою для дослідження ушкоджень в судово-медичній експертизі, в якому за рахунок зміни конструкції, досягається можливість проведення досліджень на відносно значних відстанях від своєї стійки. Поставлена задача вирішується в пристрої для дослідження ушкоджень в судово-медичній експертизі, який містить мікроскоп, згідно з корисною моделлю, мікроскоп містить опорну рамку, консоль, яка виконана з можливістю руху по направляючим, з можливістю фіксації положення консолі у горизонтальній площині за допомогою двох відкидних магнітних фіксаторів, виконаних у вигляді Г-подібної планки, до одної полки якої прикріплено постійний магніт, інша полка відігнута на 90°, до консолі прикріплена рухлива каретка, яка представляє собою деталь Gподібної форми, зверху до неї прикріплена стандартна стійка з кронштейном, які входять до комплекту USB-мікроскопів. Авторами запропонована корисна модель допоміжного обладнання для USB-мікроскопів основа з рухливою консоллю, яка дозволяє поєднати усі позитивні якості стандартного обладнання означених мікроскопів, а також суттєво підвищує ефективність їх застосування. Пристрій, що заявляється, представлений на кресленні. Запропонований пристрій містить USB-мікроскоп 1, кронштейн USB-мікроскопа 2, основу, яка складається із опорної рами 3, рухливої консолі 4, двох направляючих 5, двох магнітних фіксаторів 6 та стопорів 7, до консолі 4 прикріплена рухлива каретка 8, яка представляє собою деталь G-подібної форми. Зверху до неї прикріплена стандартна стійка 9 кронштейном 2, які входять до комплекту USB-мікроскопа 1. 1 UA 88073 U 5 10 15 20 25 30 35 40 45 50 Опорна рама 3 в свою чергу складається із чотирьох стійок, які жорстко з'єднані між собою балками. Стійки виготовляються з відрізків металевих труб, а балки - з металевих профілів. У стійках, вздовж осі, зроблені наскрізні отвори, які призначені для фіксації висоти направляючих рейок за допомогою стопорів. Направляючі рейки 5 виготовляють із С-подібного тонкостінного сталевого профілю. До рейки, з обох сторін, прикріплюють кронштейни, які виконані з можливістю вільного руху рейки у вертикальній площині. Фіксацію положення рейки у вертикальній площині здійснюють за допомогою системи отворів у кронштейнах та стійках опорної рами 3, скрізь які поміщають стопори 7. Стопори 7 виготовляють із металевої проволоки і призначені для фіксації положення направляючих рейок у вертикальній площині, а також для обмеження руху консолі 4 у горизонтальній площині та запобігають її випадінню із направляючих рейок. Рухливу консоль 4 виготовляють із того ж С-подібного тонкостінного сталевого профілю, що й направляючі рейки. Переміщення консолі 4 у направляючих рейках 5 може здійснюватися за допомогою кронштейнів з роликами. До обох сторін консолі прикріплені спеціальні кронштейни із трьома роликами, які розташовані наступним чином. Зверху до полки кронштейнів кріпиться один ролик, який забезпечує контакт із верхньою поверхнею направляючої рейки. Знизу до полки кронштейнів кріпляться два ролика, вони є опорними. Фіксацію положення консолі у горизонтальній площині здійснюють за допомогою двох відкидних магнітних фіксаторів 6. Фіксатор представляє собою Г- подібну планку, до одної полки якої прикріплено постійний магніт. Інша полка відігнута на 90°. Для вільного переміщення консолі 4 по рейках 5 необхідно натиснути на відігнуту планку фіксатора 6. При цьому магніт вийде із контакту з металом рейки, що забезпечить вільний рух консолі 4. Для фіксації положення консолі 4 відносно рейок 5 необхідно опустити планку з магнітом фіксатора 6 на поверхню полки направляючої рейки 5. Переміщення каретки 8 усередині консолі 4 здійснюють за допомогою кронштейна з роликами. Зверху до полки кронштейна кріпиться один ролик, який забезпечує контакт із верхньою поверхнею консолі. Знизу до полки кронштейна кріпляться два ролика, вони є опорними. Габарити робочої зони мікроскопа, обмежуються лише розмірами консолі та опорної рами, що в свою чергу залежить від розмірів профілів, які використовуються для їх виготовлення, та їх матеріалу. Мінімальні розміри робочої зони становлять не менш 1000×1000 мм. Для переміщення направляючих рейок у вертикальній площині найбільш оптимальною висотою є 300 мм, шаг переміщення не менш 20 мм. Це дозволяє здійснити грубу наводку USBмікроскопа. Більш точна наводка системи здійснюється за допомогою його стандартної регульованої стійки. Перевагами основи із рухливою консоллю для USB-мікроскопа є: - можливість дослідження одного і більше об'єктів, які локалізовані на значних за розмірами пласких предметах (одязі, фрагментах тканин тощо) і які знаходяться на значних відстанях один від одного; - завдяки розмірам робочої зони відпадає необхідність у складанні (деформації) об'єктів відповідним чином для забезпечення вільного доступу до місцезнаходження пошкоджень, нашарувань тощо; - відпадає необхідність у постійному перебуванні експерта у зоні дослідження об'єктів, які забруднені шкідливими речовинами органічного чи іншого походження, що суттєво знижує вірогідність нанесення шкоди його здоров'ю; - обладнання може бути виготовлено із підручних матеріалів із застосуванням інструментів та обладнання загального вжитку; - завдяки застосуванню тонкостінних стальних профілів, чи профілів, виготовлених із алюмінієвих сплавів, обладнання буде мати незначну масу, що забезпечить його вільне транспортування та маніпуляції з ним. 2 UA 88073 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для дослідження ушкоджень в судово-медичній експертизі, який містить мікроскоп, який відрізняється тим, що мікроскоп містить опорну рамку, консоль, яка виконана з можливістю руху по направляючим, з можливістю фіксації положення консолі у горизонтальній площині за допомогою двох відкидних магнітних фіксаторів, виконаних у вигляді Г-подібної планки, до одноїполки якої прикріплено постійний магніт, інша полка відігнута на 90°, до консолі прикріплена рухлива каретка, яка представляє собою деталь "G"-подібної форми, зверху до неї прикріплено стандартну стійку з кронштейном, які входять до комплекту USB-мікроскопів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
