Притискний ролик стрічкопротяжного механізму

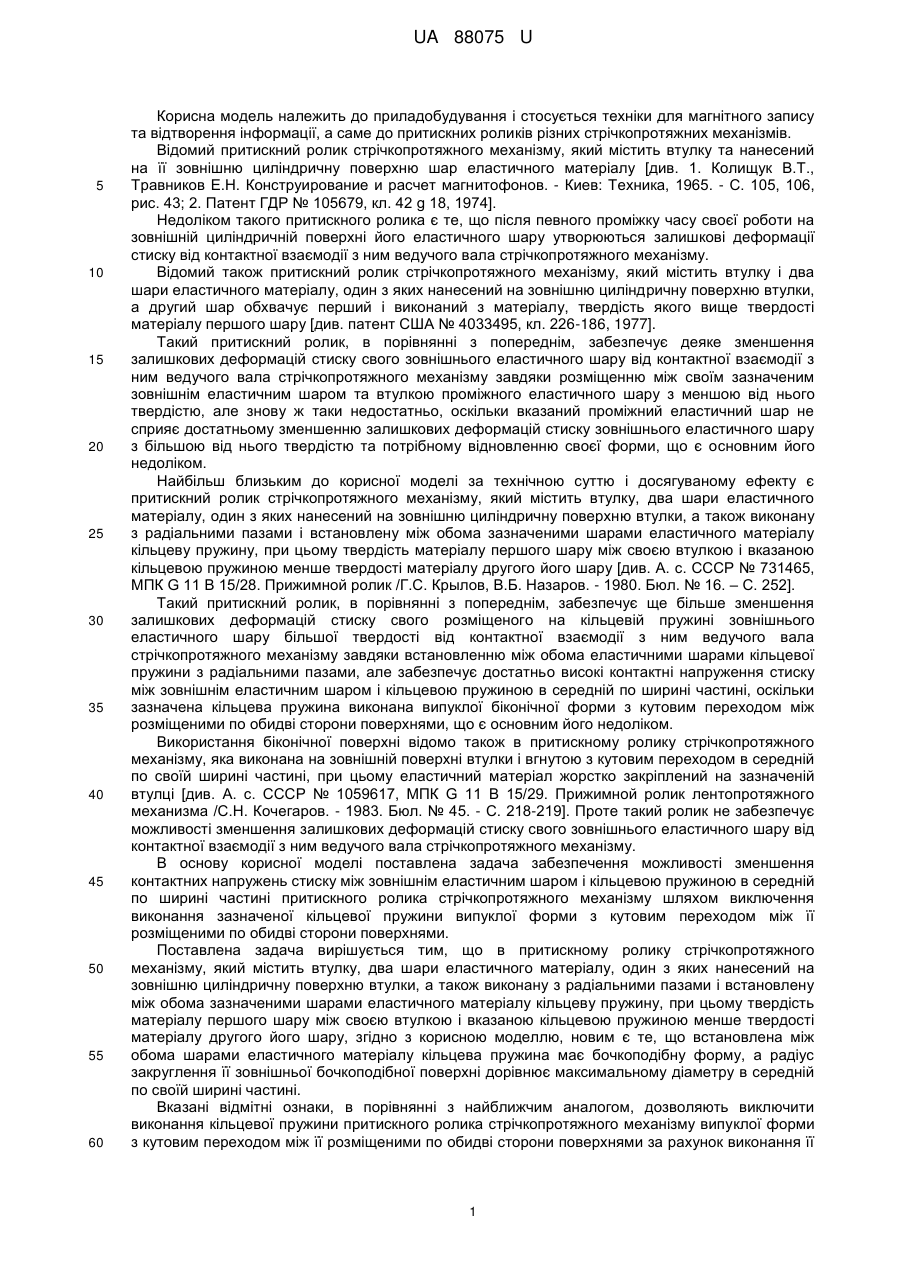

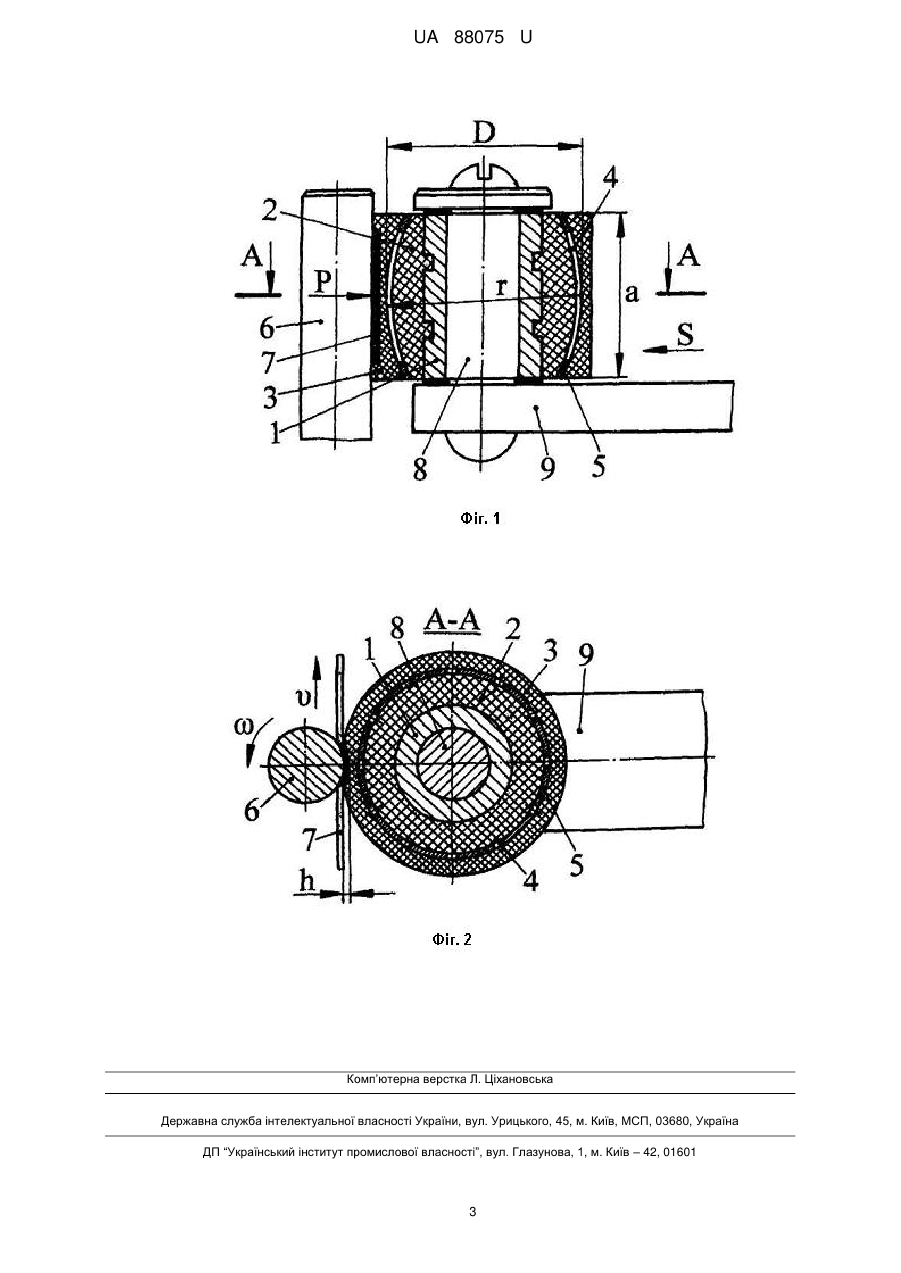

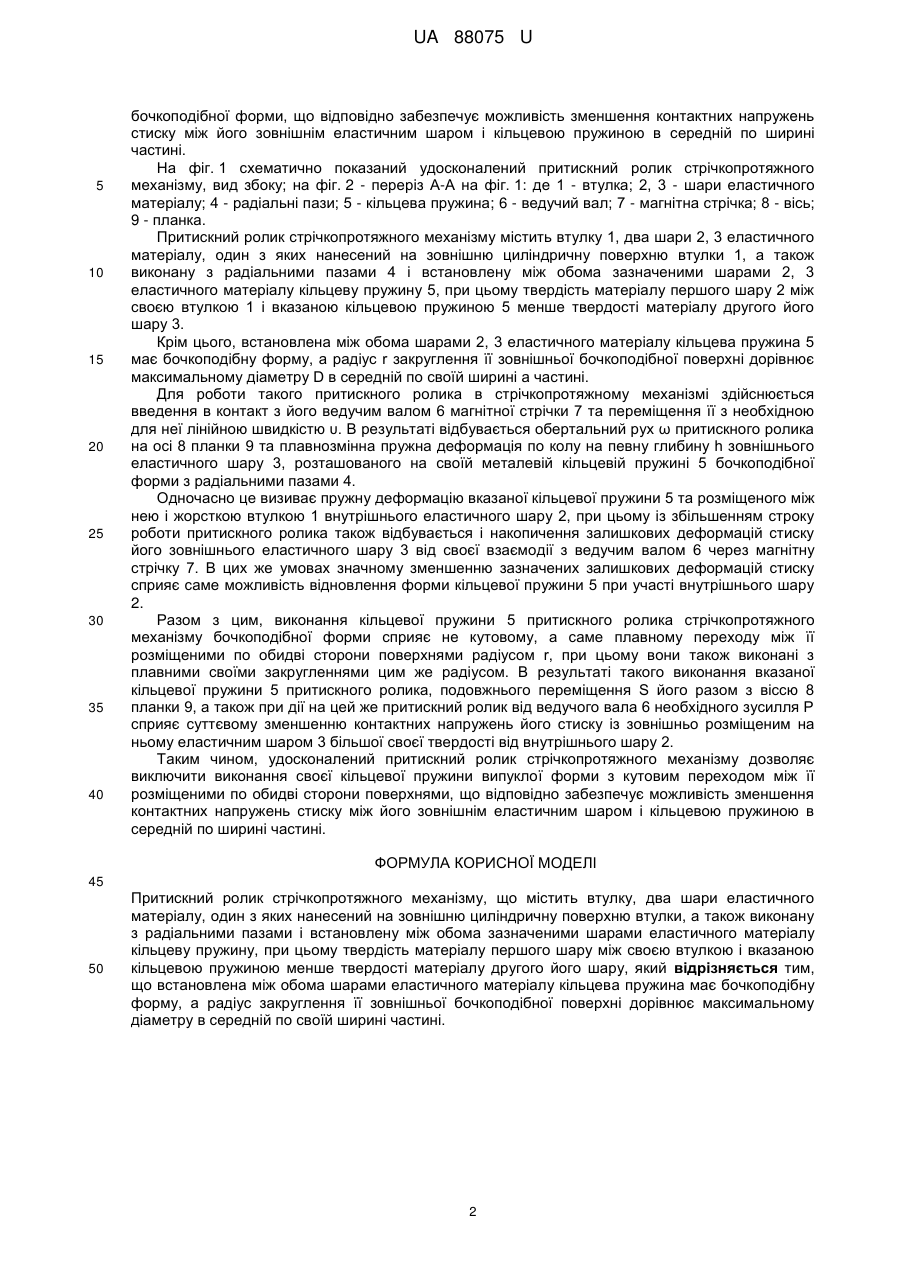

Реферат: UA 88075 U UA 88075 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування і стосується техніки для магнітного запису та відтворення інформації, а саме до притискних роликів різних стрічкопротяжних механізмів. Відомий притискний ролик стрічкопротяжного механізму, який містить втулку та нанесений на її зовнішню циліндричну поверхню шар еластичного матеріалу [див. 1. Колищук В.Т., Травников Е.Н. Конструирование и расчет магнитофонов. - Киев: Техника, 1965. - С. 105, 106, рис. 43; 2. Патент ГДР № 105679, кл. 42 g 18, 1974]. Недоліком такого притискного ролика є те, що після певного проміжку часу своєї роботи на зовнішній циліндричній поверхні його еластичного шару утворюються залишкові деформації стиску від контактної взаємодії з ним ведучого вала стрічкопротяжного механізму. Відомий також притискний ролик стрічкопротяжного механізму, який містить втулку і два шари еластичного матеріалу, один з яких нанесений на зовнішню циліндричну поверхню втулки, а другий шар обхвачує перший і виконаний з матеріалу, твердість якого вище твердості матеріалу першого шару [див. патент США № 4033495, кл. 226-186, 1977]. Такий притискний ролик, в порівнянні з попереднім, забезпечує деяке зменшення залишкових деформацій стиску свого зовнішнього еластичного шару від контактної взаємодії з ним ведучого вала стрічкопротяжного механізму завдяки розміщенню між своїм зазначеним зовнішнім еластичним шаром та втулкою проміжного еластичного шару з меншою від нього твердістю, але знову ж таки недостатньо, оскільки вказаний проміжний еластичний шар не сприяє достатньому зменшенню залишкових деформацій стиску зовнішнього еластичного шару з більшою від нього твердістю та потрібному відновленню своєї форми, що є основним його недоліком. Найбільш близьким до корисної моделі за технічною суттю і досягуваному ефекту є притискний ролик стрічкопротяжного механізму, який містить втулку, два шари еластичного матеріалу, один з яких нанесений на зовнішню циліндричну поверхню втулки, а також виконану з радіальними пазами і встановлену між обома зазначеними шарами еластичного матеріалу кільцеву пружину, при цьому твердість матеріалу першого шару між своєю втулкою і вказаною кільцевою пружиною менше твердості матеріалу другого його шару [див. А. с. СССР № 731465, МПК G 11 В 15/28. Прижимной ролик /Г.С. Крылов, В.Б. Назаров. - 1980. Бюл. № 16. – С. 252]. Такий притискний ролик, в порівнянні з попереднім, забезпечує ще більше зменшення залишкових деформацій стиску свого розміщеного на кільцевій пружині зовнішнього еластичного шару більшої твердості від контактної взаємодії з ним ведучого вала стрічкопротяжного механізму завдяки встановленню між обома еластичними шарами кільцевої пружини з радіальними пазами, але забезпечує достатньо високі контактні напруження стиску між зовнішнім еластичним шаром і кільцевою пружиною в середній по ширині частині, оскільки зазначена кільцева пружина виконана випуклої біконічної форми з кутовим переходом між розміщеними по обидві сторони поверхнями, що є основним його недоліком. Використання біконічної поверхні відомо також в притискному ролику стрічкопротяжного механізму, яка виконана на зовнішній поверхні втулки і вгнутою з кутовим переходом в середній по своїй ширині частині, при цьому еластичний матеріал жорстко закріплений на зазначеній втулці [див. А. с. СССР № 1059617, МПК G 11 В 15/29. Прижимной ролик лентопротяжного механизма /С.Н. Кочегаров. - 1983. Бюл. № 45. - С. 218-219]. Проте такий ролик не забезпечує можливості зменшення залишкових деформацій стиску свого зовнішнього еластичного шару від контактної взаємодії з ним ведучого вала стрічкопротяжного механізму. В основу корисної моделі поставлена задача забезпечення можливості зменшення контактних напружень стиску між зовнішнім еластичним шаром і кільцевою пружиною в середній по ширині частині притискного ролика стрічкопротяжного механізму шляхом виключення виконання зазначеної кільцевої пружини випуклої форми з кутовим переходом між її розміщеними по обидві сторони поверхнями. Поставлена задача вирішується тим, що в притискному ролику стрічкопротяжного механізму, який містить втулку, два шари еластичного матеріалу, один з яких нанесений на зовнішню циліндричну поверхню втулки, а також виконану з радіальними пазами і встановлену між обома зазначеними шарами еластичного матеріалу кільцеву пружину, при цьому твердість матеріалу першого шару між своєю втулкою і вказаною кільцевою пружиною менше твердості матеріалу другого його шару, згідно з корисною моделлю, новим є те, що встановлена між обома шарами еластичного матеріалу кільцева пружина має бочкоподібну форму, а радіус закруглення її зовнішньої бочкоподібної поверхні дорівнює максимальному діаметру в середній по своїй ширині частині. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють виключити виконання кільцевої пружини притискного ролика стрічкопротяжного механізму випуклої форми з кутовим переходом між її розміщеними по обидві сторони поверхнями за рахунок виконання її 1 UA 88075 U 5 10 15 20 25 30 35 40 бочкоподібної форми, що відповідно забезпечує можливість зменшення контактних напружень стиску між його зовнішнім еластичним шаром і кільцевою пружиною в середній по ширині частині. На фіг. 1 схематично показаний удосконалений притискний ролик стрічкопротяжного механізму, вид збоку; на фіг. 2 - переріз А-А на фіг. 1: де 1 - втулка; 2, 3 - шари еластичного матеріалу; 4 - радіальні пази; 5 - кільцева пружина; 6 - ведучий вал; 7 - магнітна стрічка; 8 - вісь; 9 - планка. Притискний ролик стрічкопротяжного механізму містить втулку 1, два шари 2, 3 еластичного матеріалу, один з яких нанесений на зовнішню циліндричну поверхню втулки 1, а також виконану з радіальними пазами 4 і встановлену між обома зазначеними шарами 2, 3 еластичного матеріалу кільцеву пружину 5, при цьому твердість матеріалу першого шару 2 між своєю втулкою 1 і вказаною кільцевою пружиною 5 менше твердості матеріалу другого його шару 3. Крім цього, встановлена між обома шарами 2, 3 еластичного матеріалу кільцева пружина 5 має бочкоподібну форму, а радіус r закруглення її зовнішньої бочкоподібної поверхні дорівнює максимальному діаметру D в середній по своїй ширині а частині. Для роботи такого притискного ролика в стрічкопротяжному механізмі здійснюється введення в контакт з його ведучим валом 6 магнітної стрічки 7 та переміщення її з необхідною для неї лінійною швидкістю υ. В результаті відбувається обертальний рух ω притискного ролика на осі 8 планки 9 та плавнозмінна пружна деформація по колу на певну глибину h зовнішнього еластичного шару 3, розташованого на своїй металевій кільцевій пружині 5 бочкоподібної форми з радіальними пазами 4. Одночасно це визиває пружну деформацію вказаної кільцевої пружини 5 та розміщеного між нею і жорсткою втулкою 1 внутрішнього еластичного шару 2, при цьому із збільшенням строку роботи притискного ролика також відбувається і накопичення залишкових деформацій стиску його зовнішнього еластичного шару 3 від своєї взаємодії з ведучим валом 6 через магнітну стрічку 7. В цих же умовах значному зменшенню зазначених залишкових деформацій стиску сприяє саме можливість відновлення форми кільцевої пружини 5 при участі внутрішнього шару 2. Разом з цим, виконання кільцевої пружини 5 притискного ролика стрічкопротяжного механізму бочкоподібної форми сприяє не кутовому, а саме плавному переходу між її розміщеними по обидві сторони поверхнями радіусом r, при цьому вони також виконані з плавними своїми закругленнями цим же радіусом. В результаті такого виконання вказаної кільцевої пружини 5 притискного ролика, подовжнього переміщення S його разом з віссю 8 планки 9, а також при дії на цей же притискний ролик від ведучого вала 6 необхідного зусилля Р сприяє суттєвому зменшенню контактних напружень його стиску із зовнішньо розміщеним на ньому еластичним шаром 3 більшої своєї твердості від внутрішнього шару 2. Таким чином, удосконалений притискний ролик стрічкопротяжного механізму дозволяє виключити виконання своєї кільцевої пружини випуклої форми з кутовим переходом між її розміщеними по обидві сторони поверхнями, що відповідно забезпечує можливість зменшення контактних напружень стиску між його зовнішнім еластичним шаром і кільцевою пружиною в середній по ширині частині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Притискний ролик стрічкопротяжного механізму, що містить втулку, два шари еластичного матеріалу, один з яких нанесений на зовнішню циліндричну поверхню втулки, а також виконану з радіальними пазами і встановлену між обома зазначеними шарами еластичного матеріалу кільцеву пружину, при цьому твердість матеріалу першого шару між своєю втулкою і вказаною кільцевою пружиною менше твердості матеріалу другого його шару, який відрізняється тим, що встановлена між обома шарами еластичного матеріалу кільцева пружина має бочкоподібну форму, а радіус закруглення її зовнішньої бочкоподібної поверхні дорівнює максимальному діаметру в середній по своїй ширині частині. 2 UA 88075 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
