Футерівка барабанного млина

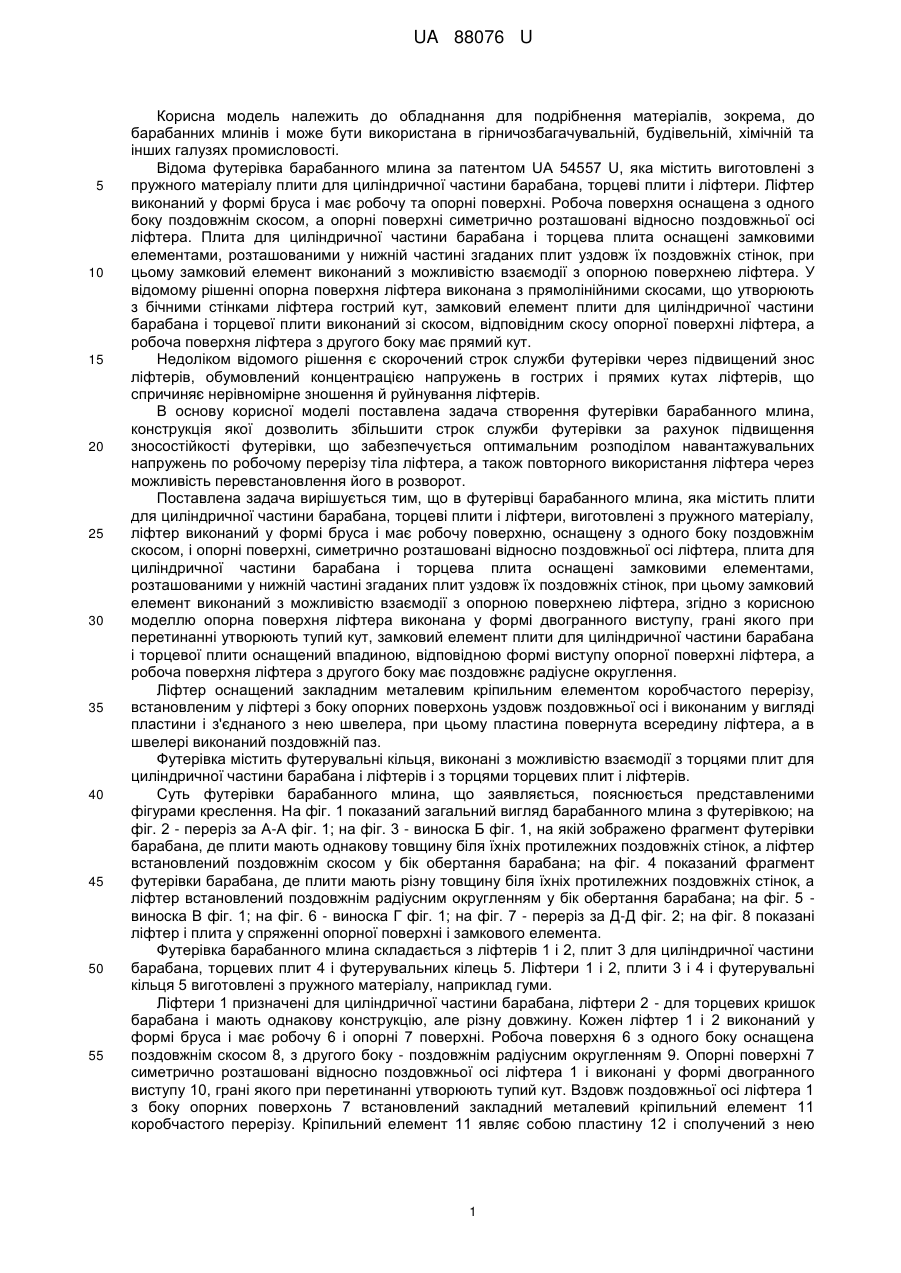

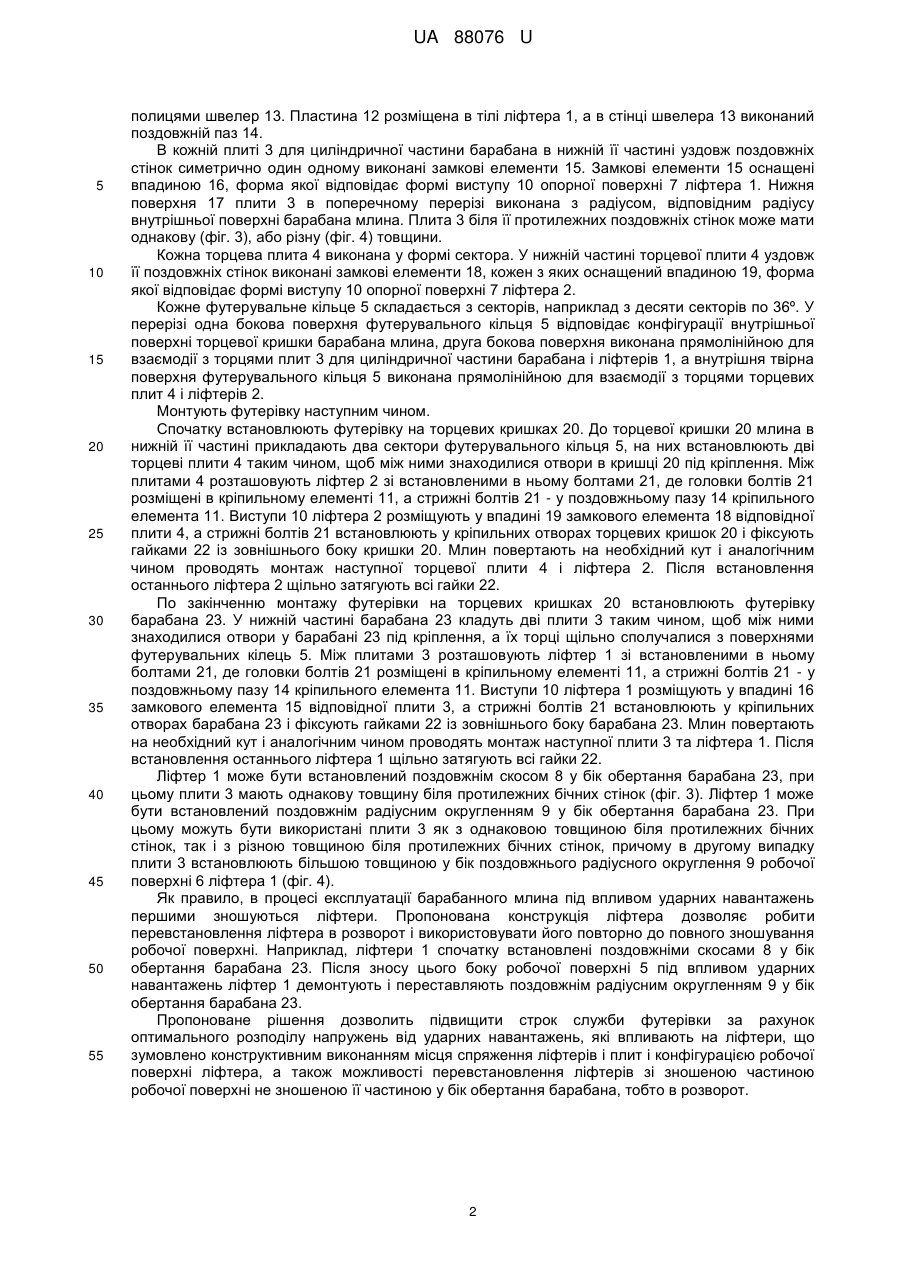

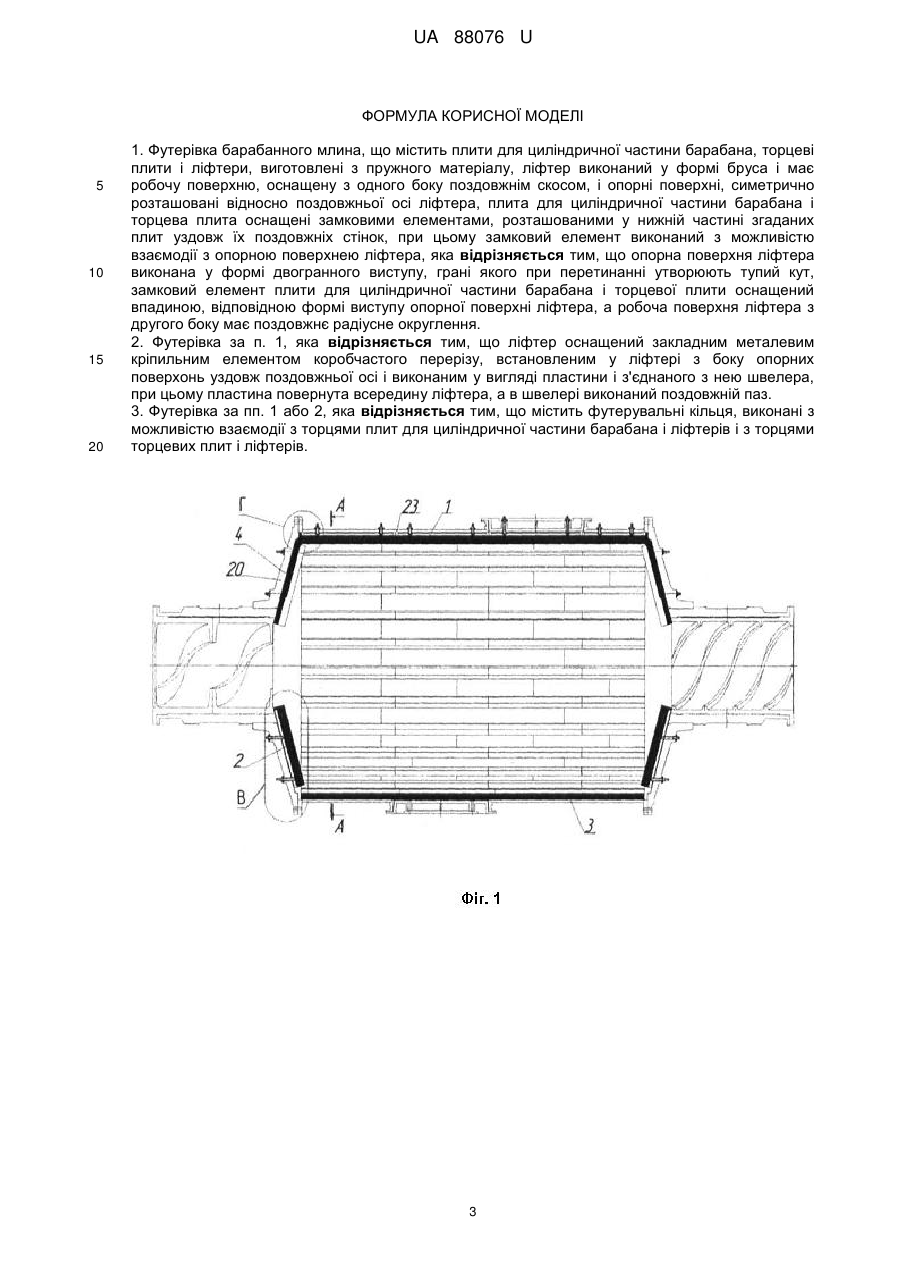

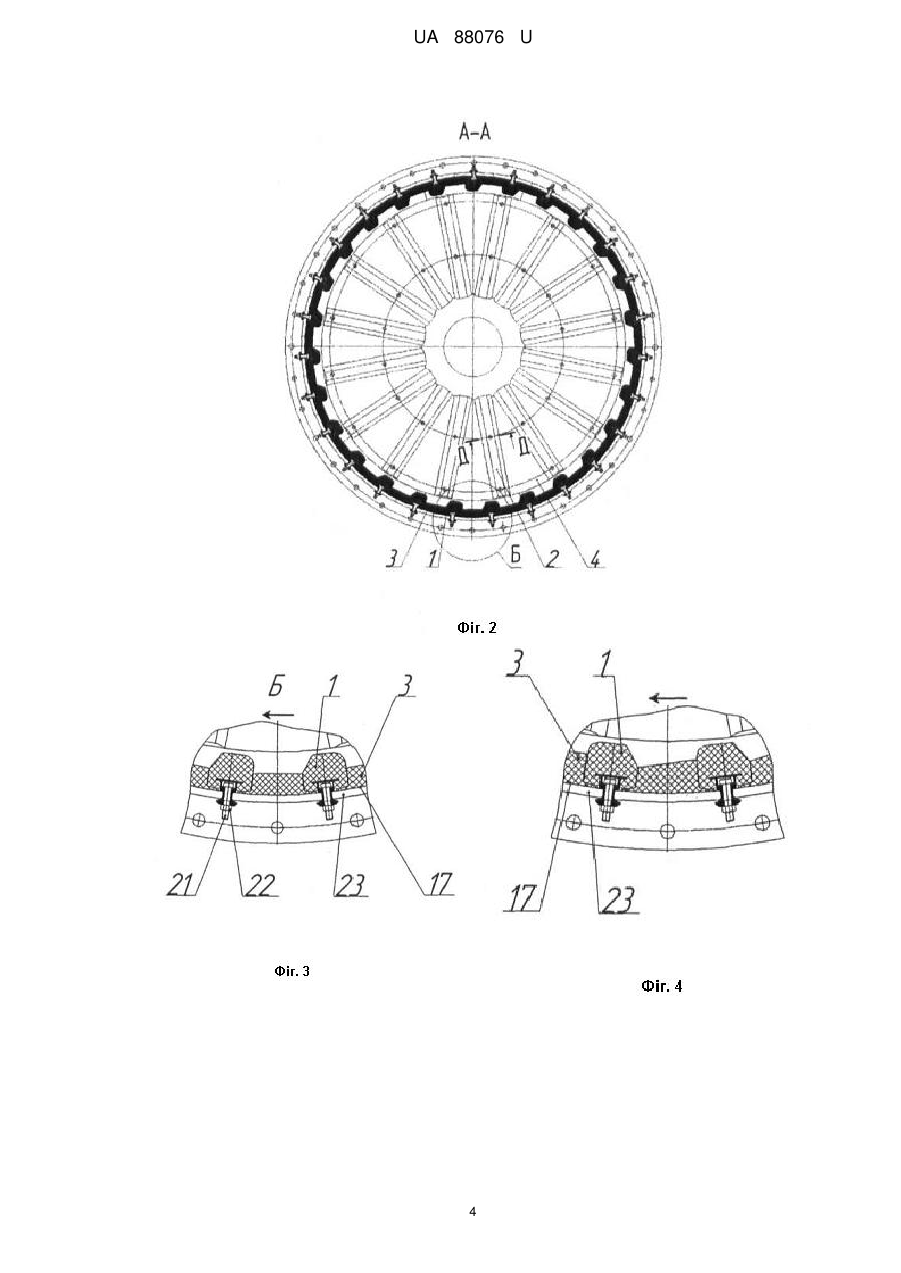

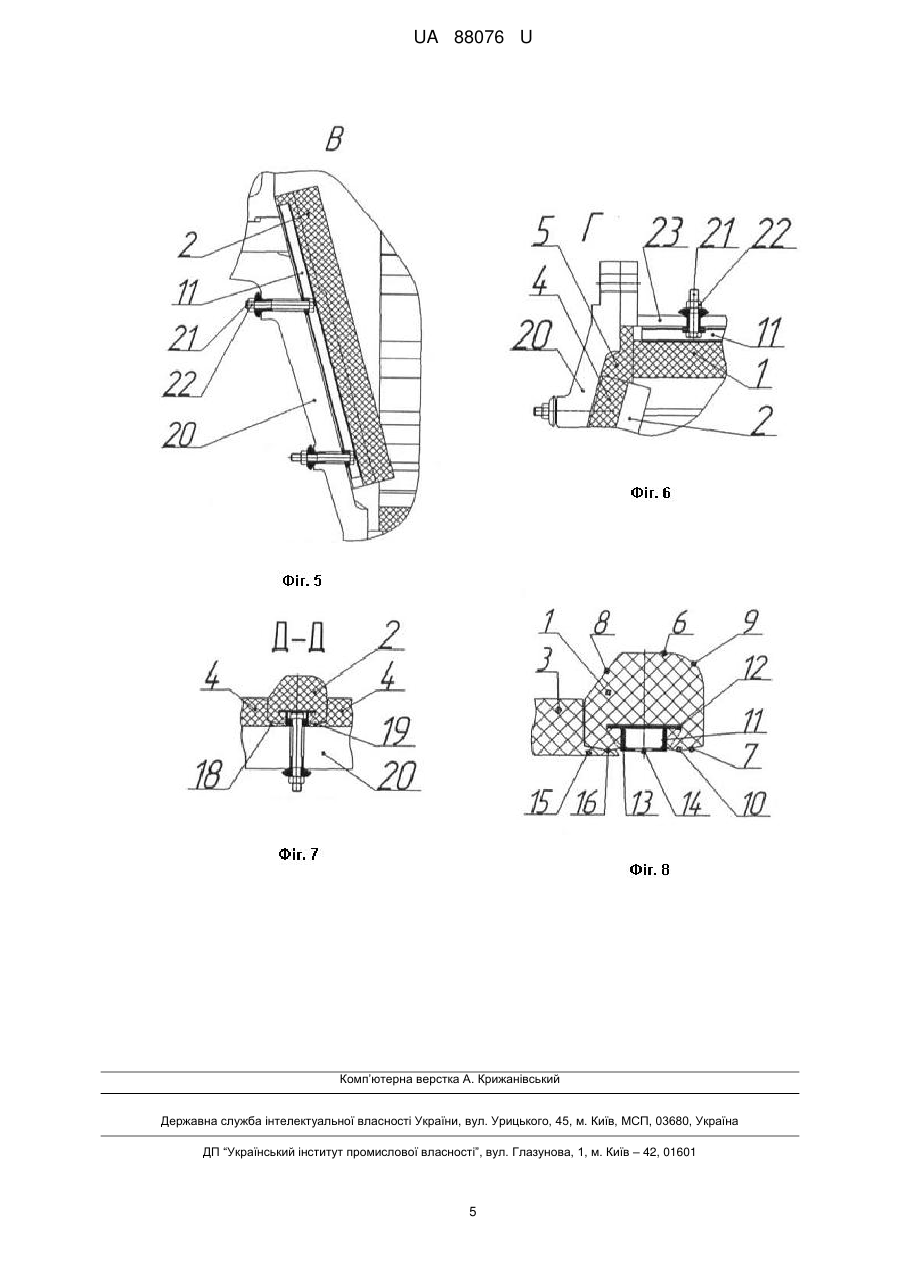

Реферат: Футерівка барабанного млина містить плити для циліндричної частини барабана, торцеві плити і ліфтери, виготовлені з пружного матеріалу, ліфтер виконаний у формі бруса і має робочу поверхню, оснащену з одного боку поздовжнім скосом, і опорні поверхні, симетрично розташовані відносно поздовжньої осі ліфтера. Плита для циліндричної частини барабана і торцева плита оснащені замковими елементами, розташованими у нижній частині згаданих плит уздовж їх поздовжніх стінок, при цьому замковий елемент виконаний з можливістю взаємодії з опорною поверхнею ліфтера. Опорна поверхня ліфтера виконана у формі двогранного виступу, грані якого при перетинанні утворюють тупий кут. Замковий елемент плити для циліндричної частини барабана і торцевої плити оснащений впадиною, відповідною формі виступу опорної поверхні ліфтера, робоча поверхня ліфтера з другого боку має поздовжнє радіусне округлення. UA 88076 U (12) UA 88076 U UA 88076 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для подрібнення матеріалів, зокрема, до барабанних млинів і може бути використана в гірничозбагачувальній, будівельній, хімічній та інших галузях промисловості. Відома футерівка барабанного млина за патентом UA 54557 U, яка містить виготовлені з пружного матеріалу плити для циліндричної частини барабана, торцеві плити і ліфтери. Ліфтер виконаний у формі бруса і має робочу та опорні поверхні. Робоча поверхня оснащена з одного боку поздовжнім скосом, а опорні поверхні симетрично розташовані відносно поздовжньої осі ліфтера. Плита для циліндричної частини барабана і торцева плита оснащені замковими елементами, розташованими у нижній частині згаданих плит уздовж їх поздовжніх стінок, при цьому замковий елемент виконаний з можливістю взаємодії з опорною поверхнею ліфтера. У відомому рішенні опорна поверхня ліфтера виконана з прямолінійними скосами, що утворюють з бічними стінками ліфтера гострий кут, замковий елемент плити для циліндричної частини барабана і торцевої плити виконаний зі скосом, відповідним скосу опорної поверхні ліфтера, а робоча поверхня ліфтера з другого боку має прямий кут. Недоліком відомого рішення є скорочений строк служби футерівки через підвищений знос ліфтерів, обумовлений концентрацією напружень в гострих і прямих кутах ліфтерів, що спричиняє нерівномірне зношення й руйнування ліфтерів. В основу корисної моделі поставлена задача створення футерівки барабанного млина, конструкція якої дозволить збільшити строк служби футерівки за рахунок підвищення зносостійкості футерівки, що забезпечується оптимальним розподілом навантажувальних напружень по робочому перерізу тіла ліфтера, а також повторного використання ліфтера через можливість перевстановлення його в розворот. Поставлена задача вирішується тим, що в футерівці барабанного млина, яка містить плити для циліндричної частини барабана, торцеві плити і ліфтери, виготовлені з пружного матеріалу, ліфтер виконаний у формі бруса і має робочу поверхню, оснащену з одного боку поздовжнім скосом, і опорні поверхні, симетрично розташовані відносно поздовжньої осі ліфтера, плита для циліндричної частини барабана і торцева плита оснащені замковими елементами, розташованими у нижній частині згаданих плит уздовж їх поздовжніх стінок, при цьому замковий елемент виконаний з можливістю взаємодії з опорною поверхнею ліфтера, згідно з корисною моделлю опорна поверхня ліфтера виконана у формі двогранного виступу, грані якого при перетинанні утворюють тупий кут, замковий елемент плити для циліндричної частини барабана і торцевої плити оснащений впадиною, відповідною формі виступу опорної поверхні ліфтера, а робоча поверхня ліфтера з другого боку має поздовжнє радіусне округлення. Ліфтер оснащений закладним металевим кріпильним елементом коробчастого перерізу, встановленим у ліфтері з боку опорних поверхонь уздовж поздовжньої осі і виконаним у вигляді пластини і з'єднаного з нею швелера, при цьому пластина повернута всередину ліфтера, а в швелері виконаний поздовжній паз. Футерівка містить футерувальні кільця, виконані з можливістю взаємодії з торцями плит для циліндричної частини барабана і ліфтерів і з торцями торцевих плит і ліфтерів. Суть футерівки барабанного млина, що заявляється, пояснюється представленими фігурами креслення. На фіг. 1 показаний загальний вигляд барабанного млина з футерівкою; на фіг. 2 - переріз за А-А фіг. 1; на фіг. 3 - виноска Б фіг. 1, на якій зображено фрагмент футерівки барабана, де плити мають однакову товщину біля їхніх протилежних поздовжніх стінок, а ліфтер встановлений поздовжнім скосом у бік обертання барабана; на фіг. 4 показаний фрагмент футерівки барабана, де плити мають різну товщину біля їхніх протилежних поздовжніх стінок, а ліфтер встановлений поздовжнім радіусним округленням у бік обертання барабана; на фіг. 5 виноска В фіг. 1; на фіг. 6 - виноска Г фіг. 1; на фіг. 7 - переріз за Д-Д фіг. 2; на фіг. 8 показані ліфтер і плита у спряженні опорної поверхні і замкового елемента. Футерівка барабанного млина складається з ліфтерів 1 і 2, плит 3 для циліндричної частини барабана, торцевих плит 4 і футерувальних кілець 5. Ліфтери 1 і 2, плити 3 і 4 і футерувальні кільця 5 виготовлені з пружного матеріалу, наприклад гуми. Ліфтери 1 призначені для циліндричної частини барабана, ліфтери 2 - для торцевих кришок барабана і мають однакову конструкцію, але різну довжину. Кожен ліфтер 1 і 2 виконаний у формі бруса і має робочу 6 і опорні 7 поверхні. Робоча поверхня 6 з одного боку оснащена поздовжнім скосом 8, з другого боку - поздовжнім радіусним округленням 9. Опорні поверхні 7 симетрично розташовані відносно поздовжньої осі ліфтера 1 і виконані у формі двогранного виступу 10, грані якого при перетинанні утворюють тупий кут. Вздовж поздовжньої осі ліфтера 1 з боку опорних поверхонь 7 встановлений закладний металевий кріпильний елемент 11 коробчастого перерізу. Кріпильний елемент 11 являє собою пластину 12 і сполучений з нею 1 UA 88076 U 5 10 15 20 25 30 35 40 45 50 55 полицями швелер 13. Пластина 12 розміщена в тілі ліфтера 1, а в стінці швелера 13 виконаний поздовжній паз 14. В кожній плиті 3 для циліндричної частини барабана в нижній її частині уздовж поздовжніх стінок симетрично один одному виконані замкові елементи 15. Замкові елементи 15 оснащені впадиною 16, форма якої відповідає формі виступу 10 опорної поверхні 7 ліфтера 1. Нижня поверхня 17 плити 3 в поперечному перерізі виконана з радіусом, відповідним радіусу внутрішньої поверхні барабана млина. Плита 3 біля її протилежних поздовжніх стінок може мати однакову (фіг. 3), або різну (фіг. 4) товщини. Кожна торцева плита 4 виконана у формі сектора. У нижній частині торцевої плити 4 уздовж її поздовжніх стінок виконані замкові елементи 18, кожен з яких оснащений впадиною 19, форма якої відповідає формі виступу 10 опорної поверхні 7 ліфтера 2. Кожне футерувальне кільце 5 складається з секторів, наприклад з десяти секторів по 36º. У перерізі одна бокова поверхня футерувального кільця 5 відповідає конфігурації внутрішньої поверхні торцевої кришки барабана млина, друга бокова поверхня виконана прямолінійною для взаємодії з торцями плит 3 для циліндричної частини барабана і ліфтерів 1, а внутрішня твірна поверхня футерувального кільця 5 виконана прямолінійною для взаємодії з торцями торцевих плит 4 і ліфтерів 2. Монтують футерівку наступним чином. Спочатку встановлюють футерівку на торцевих кришках 20. До торцевої кришки 20 млина в нижній її частині прикладають два сектори футерувального кільця 5, на них встановлюють дві торцеві плити 4 таким чином, щоб між ними знаходилися отвори в кришці 20 під кріплення. Між плитами 4 розташовують ліфтер 2 зі встановленими в ньому болтами 21, де головки болтів 21 розміщені в кріпильному елементі 11, а стрижні болтів 21 - у поздовжньому пазу 14 кріпильного елемента 11. Виступи 10 ліфтера 2 розміщують у впадині 19 замкового елемента 18 відповідної плити 4, а стрижні болтів 21 встановлюють у кріпильних отворах торцевих кришок 20 і фіксують гайками 22 із зовнішнього боку кришки 20. Млин повертають на необхідний кут і аналогічним чином проводять монтаж наступної торцевої плити 4 і ліфтера 2. Після встановлення останнього ліфтера 2 щільно затягують всі гайки 22. По закінченню монтажу футерівки на торцевих кришках 20 встановлюють футерівку барабана 23. У нижній частині барабана 23 кладуть дві плити 3 таким чином, щоб між ними знаходилися отвори у барабані 23 під кріплення, а їх торці щільно сполучалися з поверхнями футерувальних кілець 5. Між плитами 3 розташовують ліфтер 1 зі встановленими в ньому болтами 21, де головки болтів 21 розміщені в кріпильному елементі 11, а стрижні болтів 21 - у поздовжньому пазу 14 кріпильного елемента 11. Виступи 10 ліфтера 1 розміщують у впадині 16 замкового елемента 15 відповідної плити 3, а стрижні болтів 21 встановлюють у кріпильних отворах барабана 23 і фіксують гайками 22 із зовнішнього боку барабана 23. Млин повертають на необхідний кут і аналогічним чином проводять монтаж наступної плити 3 та ліфтера 1. Після встановлення останнього ліфтера 1 щільно затягують всі гайки 22. Ліфтер 1 може бути встановлений поздовжнім скосом 8 у бік обертання барабана 23, при цьому плити 3 мають однакову товщину біля протилежних бічних стінок (фіг. 3). Ліфтер 1 може бути встановлений поздовжнім радіусним округленням 9 у бік обертання барабана 23. При цьому можуть бути використані плити 3 як з однаковою товщиною біля протилежних бічних стінок, так і з різною товщиною біля протилежних бічних стінок, причому в другому випадку плити 3 встановлюють більшою товщиною у бік поздовжнього радіусного округлення 9 робочої поверхні 6 ліфтера 1 (фіг. 4). Як правило, в процесі експлуатації барабанного млина під впливом ударних навантажень першими зношуються ліфтери. Пропонована конструкція ліфтера дозволяє робити перевстановлення ліфтера в розворот і використовувати його повторно до повного зношування робочої поверхні. Наприклад, ліфтери 1 спочатку встановлені поздовжніми скосами 8 у бік обертання барабана 23. Після зносу цього боку робочої поверхні 5 під впливом ударних навантажень ліфтер 1 демонтують і переставляють поздовжнім радіусним округленням 9 у бік обертання барабана 23. Пропоноване рішення дозволить підвищити строк служби футерівки за рахунок оптимального розподілу напружень від ударних навантажень, які впливають на ліфтери, що зумовлено конструктивним виконанням місця спряження ліфтерів і плит і конфігурацією робочої поверхні ліфтера, а також можливості перевстановлення ліфтерів зі зношеною частиною робочої поверхні не зношеною її частиною у бік обертання барабана, тобто в розворот. 2 UA 88076 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Футерівка барабанного млина, що містить плити для циліндричної частини барабана, торцеві плити і ліфтери, виготовлені з пружного матеріалу, ліфтер виконаний у формі бруса і має робочу поверхню, оснащену з одного боку поздовжнім скосом, і опорні поверхні, симетрично розташовані відносно поздовжньої осі ліфтера, плита для циліндричної частини барабана і торцева плита оснащені замковими елементами, розташованими у нижній частині згаданих плит уздовж їх поздовжніх стінок, при цьому замковий елемент виконаний з можливістю взаємодії з опорною поверхнею ліфтера, яка відрізняється тим, що опорна поверхня ліфтера виконана у формі двогранного виступу, грані якого при перетинанні утворюють тупий кут, замковий елемент плити для циліндричної частини барабана і торцевої плити оснащений впадиною, відповідною формі виступу опорної поверхні ліфтера, а робоча поверхня ліфтера з другого боку має поздовжнє радіусне округлення. 2. Футерівка за п. 1, яка відрізняється тим, що ліфтер оснащений закладним металевим кріпильним елементом коробчастого перерізу, встановленим у ліфтері з боку опорних поверхонь уздовж поздовжньої осі і виконаним у вигляді пластини і з'єднаного з нею швелера, при цьому пластина повернута всередину ліфтера, а в швелері виконаний поздовжній паз. 3. Футерівка за пп. 1 або 2, яка відрізняється тим, що містить футерувальні кільця, виконані з можливістю взаємодії з торцями плит для циліндричної частини барабана і ліфтерів і з торцями торцевих плит і ліфтерів. 3 UA 88076 U 4 UA 88076 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
