Стимулятор функціональної активності

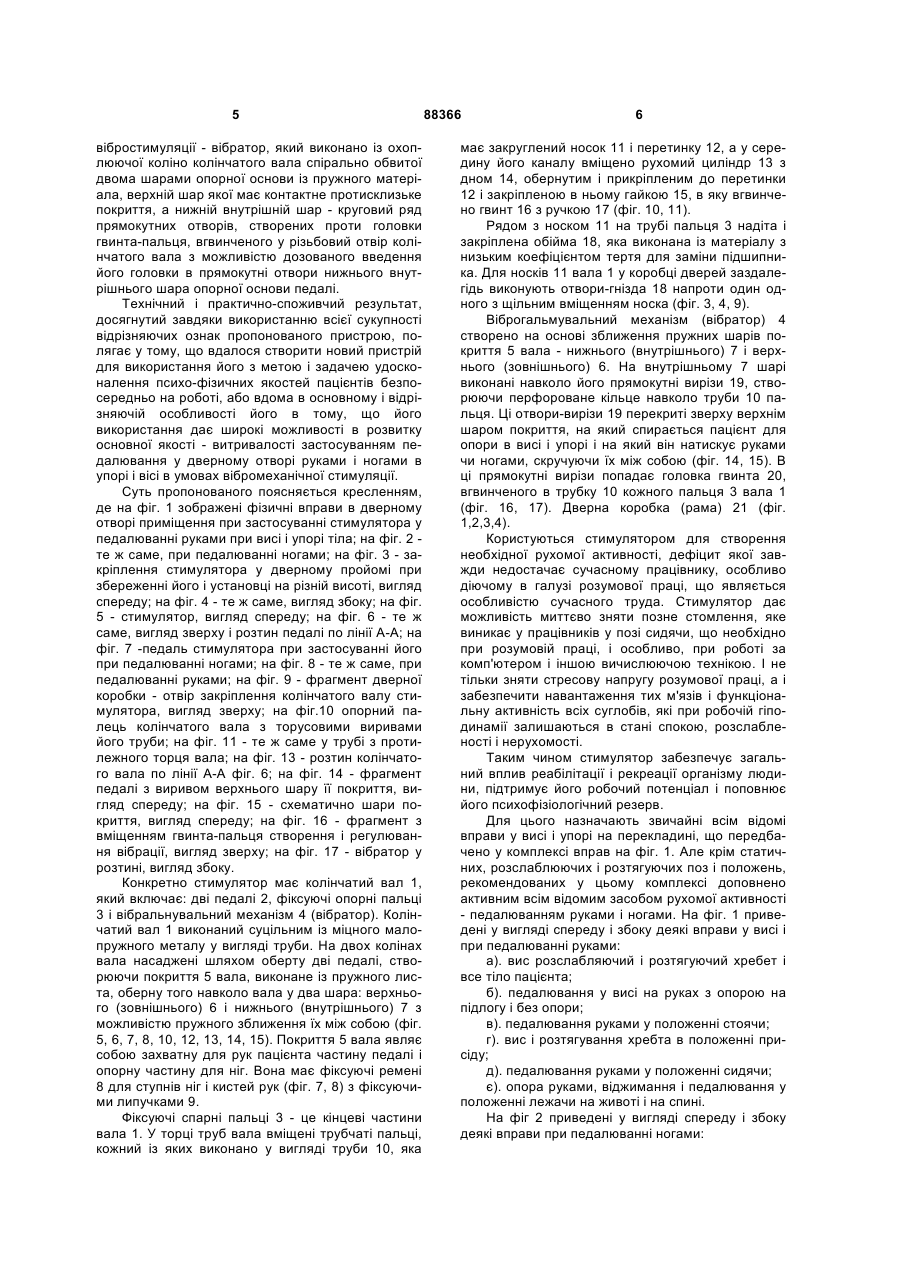

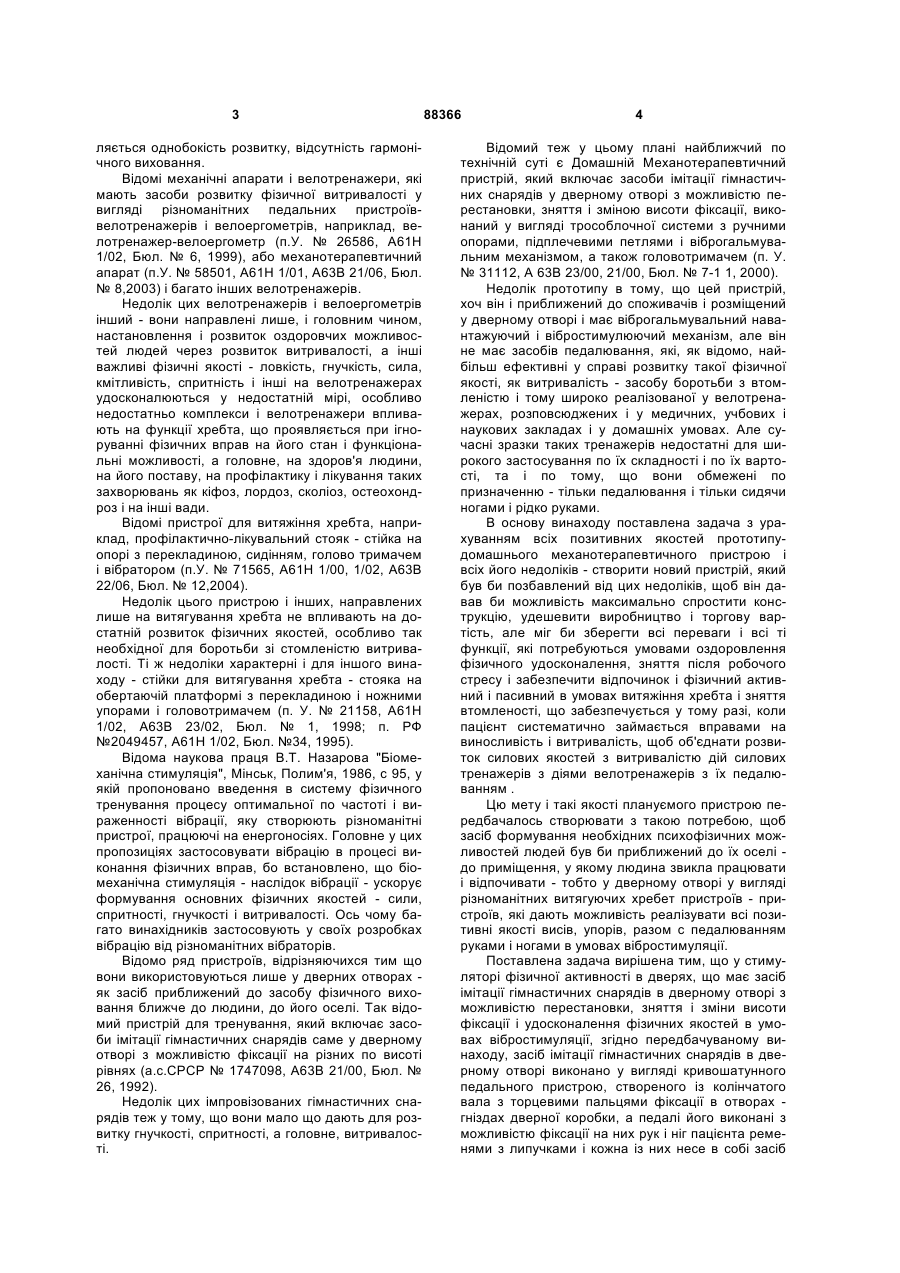

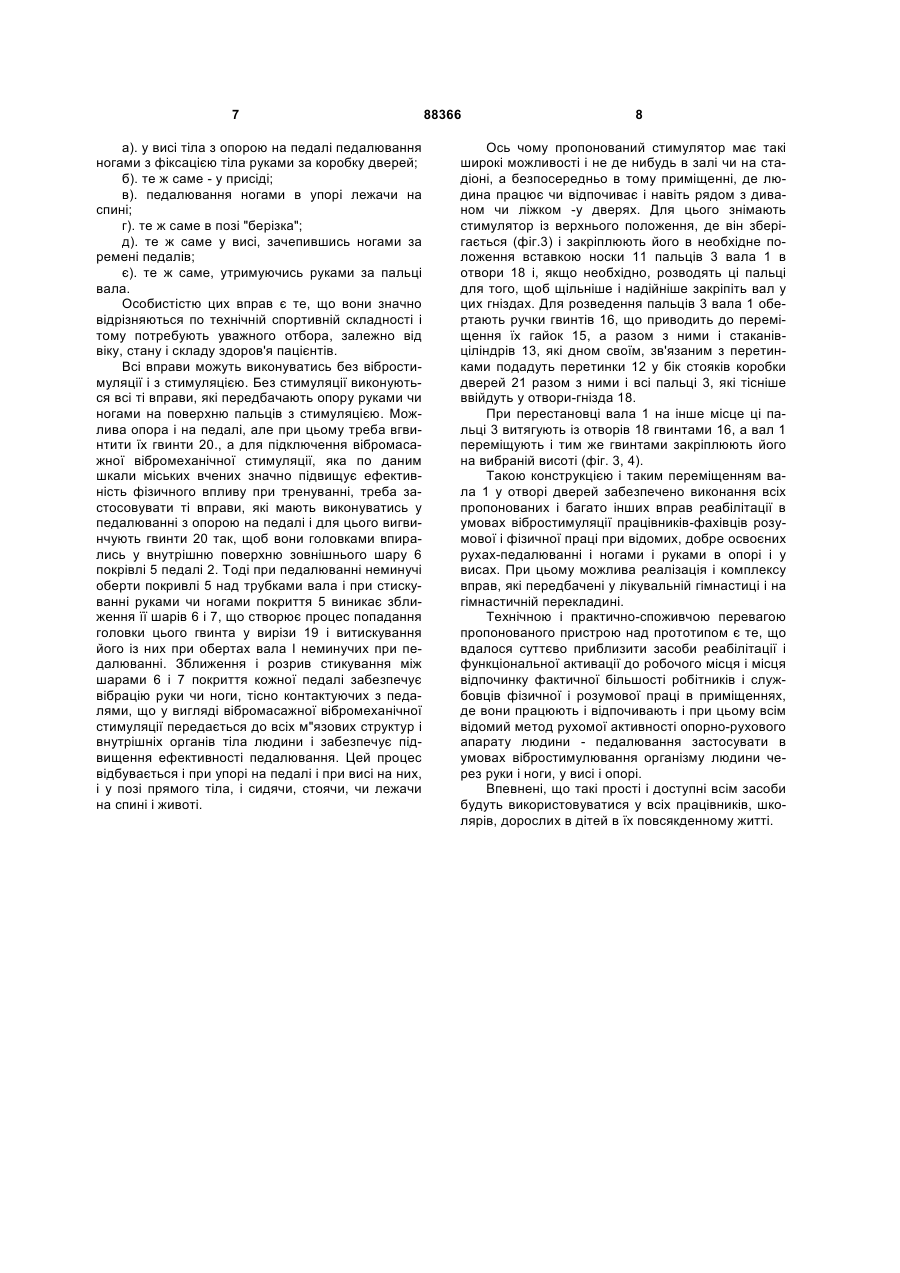

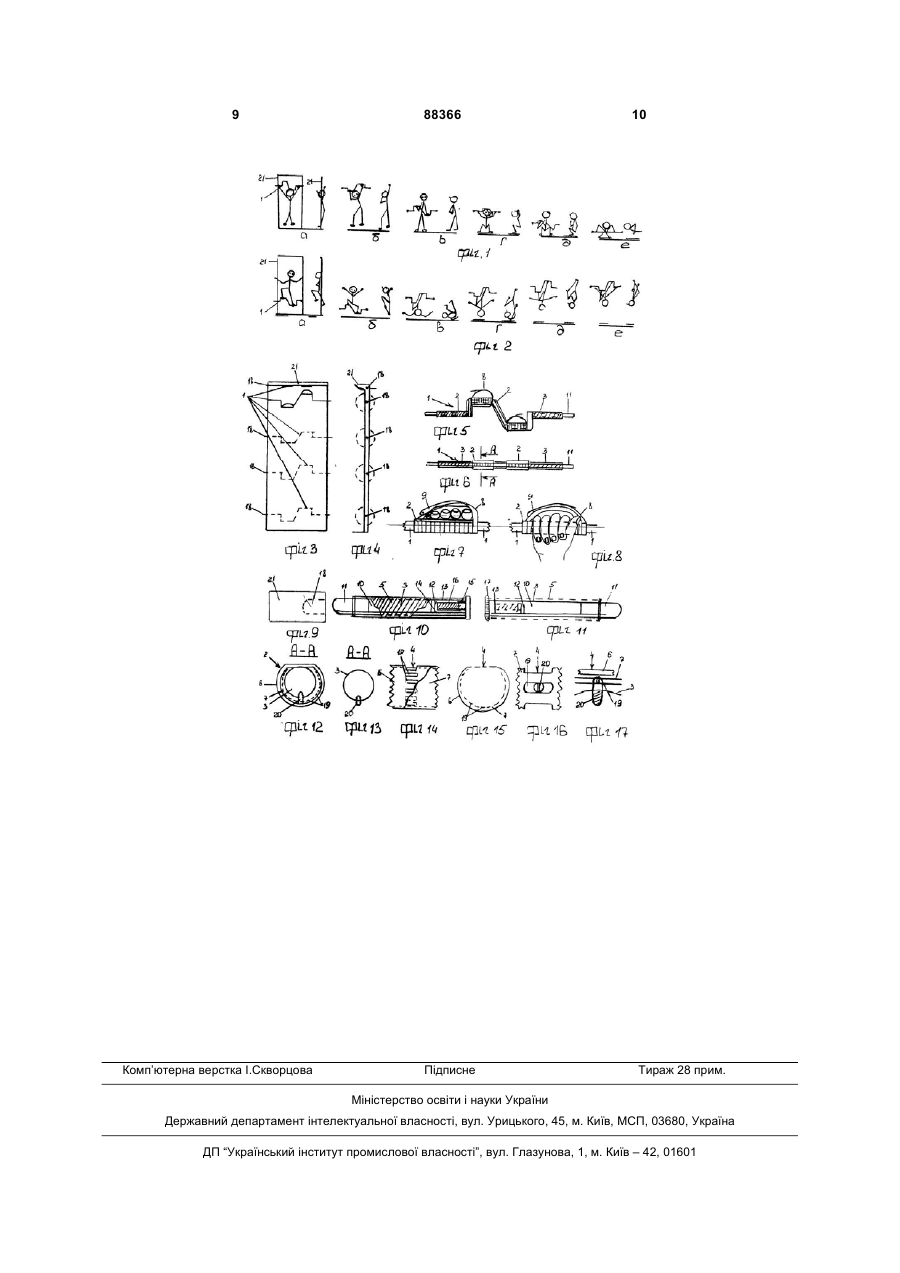

Стимулятор функціональної активності, що має засіб імітації гімнастичних снарядів в дверному отворі, закріплений з можливістю перестановки, зняття і зміни висоти фіксації, який відрізняється тим, що засіб імітації гімнастичних снарядів в дверному отворі виконано у вигляді кривошатунного педального пристрою, створеного із колінчатого вала з торцевими пальцями фіксації його в отворах - гніздах дверної коробки, а педалі його виконані з можливістю фіксації на них рук і ніг пацієнта ременями з липучками, при цьому кожна із педалей несе в собі засіб вібростимуляції - вібратор, який виконано із охоплюючої кожне коліно колінчатого вала спірально обвитої двома шарами опорної основи із пружного матеріалу, верхній шар якої має контактне протиковзне покриття, а нижній внутрішній шар - круговий ряд прямокутних отворів, створених проти головки гвинта-пальця, вгвинченого у різьбовий отвір колінчатого вала з можливістю дозованого введення його головки в прямокутні отвори нижнього внутрішнього шару опорної основи педалі. UA (21) a200712289 (22) 06.11.2007 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) МАЛИШ ІГОР ПАВЛОВИЧ, ЛУЦЬКИЙ ВАЛЕНТИН ВІКТОРОВИЧ, КАНІШЕВСЬКИЙ СТАНІСЛАВ МИХАЙЛОВИЧ, ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, РАЄВСЬКИЙ РЕМ ТРОФІМОВИЧ (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ (56) US 5354249 A, 11.10.1994 US 3685511 A, 22.08.1972 US 3526399 A, 01.09.1970 US 3058742 A, 16.10.1962 US 2484153 A, 11.10.1949 US 1386206 A, 02.08.1921 UA 75210 C2, 15.03.2006 UA 9748 U, 17.10.2005 UA 72466 C2, 15.03.2005 UA 71565 C2, 15.12.2004 UA 58501 C2, 15.08.2003 UA 31112 A, 15.12.2000 UA 28179 A, 16.10.2000 UA 26586 C2, 11.10.1999 UA 21158 C2, 04.11.1997 C2 2 (19) 1 3 ляється однобокість розвитку, відсутність гармонічного виховання. Відомі механічні апарати і велотренажери, які мають засоби розвитку фізичної витривалості у вигляді різноманітних педальних пристроїввелотренажерів і велоергометрів, наприклад, велотренажер-велоергометр (п.У. № 26586, А61Н 1/02, Бюл. № 6, 1999), або механотерапевтичний апарат (п.У. № 58501, А61Η 1/01, А63В 21/06, Бюл. № 8,2003) і багато інших велотренажерів. Недолік цих велотренажерів і велоергометрів інший - вони направлені лише, і головним чином, настановлення і розвиток оздоровчих можливостей людей через розвиток витривалості, а інші важливі фізичні якості - ловкість, гнучкість, сила, кмітливість, спритність і інші на велотренажерах удосконалюються у недостатній мірі, особливо недостатньо комплекси і велотренажери впливають на функції хребта, що проявляється при ігноруванні фізичних вправ на його стан і функціональні можливості, а головне, на здоров'я людини, на його поставу, на профілактику і лікування таких захворювань як кіфоз, лордоз, сколіоз, остеохондроз і на інші вади. Відомі пристрої для витяжіння хребта, наприклад, профілактично-лікувальний стояк - стійка на опорі з перекладиною, сидінням, голово тримачем і вібратором (п.У. № 71565, А61Н 1/00, 1/02, А63В 22/06, Бюл. № 12,2004). Недолік цього пристрою і інших, направлених лише на витягування хребта не впливають на достатній розвиток фізичних якостей, особливо так необхідної для боротьби зі стомленістю витривалості. Ті ж недоліки характерні і для іншого винаходу - стійки для витягування хребта - стояка на обертаючій платформі з перекладиною і ножними упорами і головотримачем (п. У. № 21158, А61Н 1/02, А63Β 23/02, Бюл. № 1, 1998; п. РФ №2049457, А61Н 1/02, Бюл. №34, 1995). Відома наукова праця В.Т. Назарова "Біомеханічна стимуляція", Мінськ, Полим'я, 1986, с 95, у якій пропоновано введення в систему фізичного тренування процесу оптимальної по частоті і вираженності вібрації, яку створюють різноманітні пристрої, працюючі на енергоносіях. Головне у цих пропозиціях застосовувати вібрацію в процесі виконання фізичних вправ, бо встановлено, що біомеханічна стимуляція - наслідок вібрації - ускорує формування основних фізичних якостей - сили, спритності, гнучкості і витривалості. Ось чому багато винахідників застосовують у своїх розробках вібрацію від різноманітних вібраторів. Відомо ряд пристроїв, відрізняючихся тим що вони використовуються лише у дверних отворах як засіб приближений до засобу фізичного виховання ближче до людини, до його оселі. Так відомий пристрій для тренування, який включає засоби імітації гімнастичних снарядів саме у дверному отворі з можливістю фіксації на різних по висоті рівнях (а.с.СРСР № 1747098, А63В 21/00, Бюл. № 26, 1992). Недолік цих імпровізованих гімнастичних снарядів теж у тому, що вони мало що дають для розвитку гнучкості, спритності, а головне, витривалості. 88366 4 Відомий теж у цьому плані найближчий по технічній суті є Домашній Механотерапевтичний пристрій, який включає засоби імітації гімнастичних снарядів у дверному отворі з можливістю перестановки, зняття і зміною висоти фіксації, виконаний у вигляді трособлочної системи з ручними опорами, підплечевими петлями і віброгальмувальним механізмом, а також головотримачем (п. У. № 31112, А 63В 23/00, 21/00, Бюл. № 7-1 1, 2000). Недолік прототипу в тому, що цей пристрій, хоч він і приближений до споживачів і розміщений у дверному отворі і має віброгальмувальний навантажуючий і вібростимулюючий механізм, але він не має засобів педалювання, які, як відомо, найбільш ефективні у справі розвитку такої фізичної якості, як витривалість - засобу боротьби з втомленістю і тому широко реалізованої у велотренажерах, розповсюджених і у медичних, учбових і наукових закладах і у домашніх умовах. Але сучасні зразки таких тренажерів недостатні для широкого застосування по їх складності і по їх вартості, та і по тому, що вони обмежені по призначенню - тільки педалювання і тільки сидячи ногами і рідко руками. В основу винаходу поставлена задача з урахуванням всіх позитивних якостей прототипудомашнього механотерапевтичного пристрою і всіх його недоліків - створити новий пристрій, який був би позбавлений від цих недоліків, щоб він давав би можливість максимально спростити конструкцію, удешевити виробництво і торгову вартість, але міг би зберегти всі переваги і всі ті функції, які потребуються умовами оздоровлення фізичного удосконалення, зняття після робочого стресу і забезпечити відпочинок і фізичний активний і пасивний в умовах витяжіння хребта і зняття втомленості, що забезпечується у тому разі, коли пацієнт систематично займається вправами на виносливість і витривалість, щоб об'єднати розвиток силових якостей з витривалістю дій силових тренажерів з діями велотренажерів з їх педалюванням . Цю мету і такі якості плануємого пристрою передбачалось створювати з такою потребою, щоб засіб формування необхідних психофізичних можливостей людей був би приближений до їх оселі до приміщення, у якому людина звикла працювати і відпочивати - тобто у дверному отворі у вигляді різноманітних витягуючих хребет пристроїв - пристроїв, які дають можливість реалізувати всі позитивні якості висів, упорів, разом с педалюванням руками і ногами в умовах вібростимуляції. Поставлена задача вирішена тим, що у стимуляторі фізичної активності в дверях, що має засіб імітації гімнастичних снарядів в дверному отворі з можливістю перестановки, зняття і зміни висоти фіксації і удосконалення фізичних якостей в умовах вібростимуляції, згідно передбачуваному винаходу, засіб імітації гімнастичних снарядів в дверному отворі виконано у вигляді кривошатунного педального пристрою, створеного із колінчатого вала з торцевими пальцями фіксації в отворах гніздах дверної коробки, а педалі його виконані з можливістю фіксації на них рук і ніг пацієнта ременями з липучками і кожна із них несе в собі засіб 5 вібростимуляції - вібратор, який виконано із охоплюючої коліно колінчатого вала спірально обвитої двома шарами опорної основи із пружного матеріала, верхній шар якої має контактне протисклизьке покриття, а нижній внутрішній шар - круговий ряд прямокутних отворів, створених проти головки гвинта-пальця, вгвинченого у різьбовий отвір колінчатого вала з можливістю дозованого введення його головки в прямокутні отвори нижнього внутрішнього шара опорної основи педалі. Технічний і практично-споживчий результат, досягнутий завдяки використанню всієї сукупності відрізняючих ознак пропонованого пристрою, полягає у тому, що вдалося створити новий пристрій для використання його з метою і задачею удосконалення психо-фізичних якостей пацієнтів безпосередньо на роботі, або вдома в основному і відрізняючій особливості його в тому, що його використання дає широкі можливості в розвитку основної якості - витривалості застосуванням педалювання у дверному отворі руками і ногами в упорі і вісі в умовах вібромеханічної стимуляції. Суть пропонованого поясняється кресленням, де на фіг. 1 зображені фізичні вправи в дверному отворі приміщення при застосуванні стимулятора у педалюванні руками при висі і упорі тіла; на фіг. 2 те ж саме, при педалюванні ногами; на фіг. 3 - закріплення стимулятора у дверному пройомі при збереженні його і установці на різній висоті, вигляд спереду; на фіг. 4 - те ж саме, вигляд збоку; на фіг. 5 - стимулятор, вигляд спереду; на фіг. 6 - те ж саме, вигляд зверху і розтин педалі по лінії А-А; на фіг. 7 -педаль стимулятора при застосуванні його при педалюванні ногами; на фіг. 8 - те ж саме, при педалюванні руками; на фіг. 9 - фрагмент дверної коробки - отвір закріплення колінчатого валу стимулятора, вигляд зверху; на фіг.10 опорний палець колінчатого вала з торусовими виривами його труби; на фіг. 11 - те ж саме у трубі з протилежного торця вала; на фіг. 13 - розтин колінчатого вала по лінії А-А фіг. 6; на фіг. 14 - фрагмент педалі з виривом верхнього шару її покриття, вигляд спереду; на фіг. 15 - схематично шари покриття, вигляд спереду; на фіг. 16 - фрагмент з вміщенням гвинта-пальця створення і регулювання вібрації, вигляд зверху; на фіг. 17 - вібратор у розтині, вигляд збоку. Конкретно стимулятор має колінчатий вал 1, який включає: дві педалі 2, фіксуючі опорні пальці 3 і вібральнувальний механізм 4 (вібратор). Колінчатий вал 1 виконаний суцільним із міцного малопружного металу у вигляді труби. На двох колінах вала насаджені шляхом оберту дві педалі, створюючи покриття 5 вала, виконане із пружного листа, оберну того навколо вала у два шара: верхнього (зовнішнього) 6 і нижнього (внутрішнього) 7 з можливістю пружного зближення їх між собою (фіг. 5, 6, 7, 8, 10, 12, 13, 14, 15). Покриття 5 вала являє собою захватну для рук пацієнта частину педалі і опорну частину для ніг. Вона має фіксуючі ремені 8 для ступнів ніг і кистей рук (фіг. 7, 8) з фіксуючими липучками 9. Фіксуючі спарні пальці 3 - це кінцеві частини вала 1. У торці труб вала вміщені трубчаті пальці, кожний із яких виконано у вигляді труби 10, яка 88366 6 має закруглений носок 11 і перетинку 12, а у середину його каналу вміщено рухомий циліндр 13 з дном 14, обернутим і прикріпленим до перетинки 12 і закріпленою в ньому гайкою 15, в яку вгвинчено гвинт 16 з ручкою 17 (фіг. 10, 11). Рядом з носком 11 на трубі пальця 3 надіта і закріплена обійма 18, яка виконана із матеріалу з низьким коефіцієнтом тертя для заміни підшипника. Для носків 11 вала 1 у коробці дверей заздалегідь виконують отвори-гнізда 18 напроти один одного з щільним вміщенням носка (фіг. 3, 4, 9). Віброгальмувальний механізм (вібратор) 4 створено на основі зближення пружних шарів покриття 5 вала - нижнього (внутрішнього) 7 і верхнього (зовнішнього) 6. На внутрішньому 7 шарі виконані навколо його прямокутні вирізи 19, створюючи перфороване кільце навколо труби 10 пальця. Ці отвори-вирізи 19 перекриті зверху верхнім шаром покриття, на який спирається пацієнт для опори в висі і упорі і на який він натискує руками чи ногами, скручуючи їх між собою (фіг. 14, 15). В ці прямокутні вирізи попадає головка гвинта 20, вгвинченого в трубку 10 кожного пальця 3 вала 1 (фіг. 16, 17). Дверна коробка (рама) 21 (фіг. 1,2,3,4). Користуються стимулятором для створення необхідної рухомої активності, дефіцит якої завжди недостачає сучасному працівнику, особливо діючому в галузі розумової праці, що являється особливістю сучасного труда. Стимулятор дає можливість миттєво зняти позне стомлення, яке виникає у працівників у позі сидячи, що необхідно при розумовій праці, і особливо, при роботі за комп'ютером і іншою вичислюючою технікою. І не тільки зняти стресову напругу розумової праці, а і забезпечити навантаження тих м'язів і функціональну активність всіх суглобів, які при робочій гіподинамії залишаються в стані спокою, розслабленості і нерухомості. Таким чином стимулятор забезпечує загальний вплив реабілітації і рекреації організму людини, підтримує його робочий потенціал і поповнює його психофізіологічний резерв. Для цього назначають звичайні всім відомі вправи у висі і упорі на перекладині, що передбачено у комплексі вправ на фіг. 1. Але крім статичних, розслаблюючих і розтягуючих поз і положень, рекомендованих у цьому комплексі доповнено активним всім відомим засобом рухомої активності - педалюванням руками і ногами. На фіг. 1 приведені у вигляді спереду і збоку деякі вправи у висі і при педалюванні руками: а). вис розслабляючий і розтягуючий хребет і все тіло пацієнта; б). педалювання у висі на руках з опорою на підлогу і без опори; в). педалювання руками у положенні стоячи; г). вис і розтягування хребта в положенні присіду; д). педалювання руками у положенні сидячи; є). опора руками, віджимання і педалювання у положенні лежачи на животі і на спині. На фіг 2 приведені у вигляді спереду і збоку деякі вправи при педалюванні ногами: 7 а). у висі тіла з опорою на педалі педалювання ногами з фіксацією тіла руками за коробку дверей; б). те ж саме - у присіді; в). педалювання ногами в упорі лежачи на спині; г). те ж саме в позі "берізка"; д). те ж саме у висі, зачепившись ногами за ремені педалів; є). те ж саме, утримуючись руками за пальці вала. Особистістю цих вправ є те, що вони значно відрізняються по технічній спортивній складності і тому потребують уважного отбора, залежно від віку, стану і складу здоров'я пацієнтів. Всі вправи можуть виконуватись без вібростимуляції і з стимуляцією. Без стимуляції виконуються всі ті вправи, які передбачають опору руками чи ногами на поверхню пальців з стимуляцією. Можлива опора і на педалі, але при цьому треба вгвинтити їх гвинти 20., а для підключення вібромасажної вібромеханічної стимуляції, яка по даним шкали міських вчених значно підвищує ефективність фізичного впливу при тренуванні, треба застосовувати ті вправи, які мають виконуватись у педалюванні з опорою на педалі і для цього вигвинчують гвинти 20 так, щоб вони головками впирались у внутрішню поверхню зовнішнього шару 6 покрівлі 5 педалі 2. Тоді при педалюванні неминучі оберти покривлі 5 над трубками вала і при стискуванні руками чи ногами покриття 5 виникає зближення її шарів 6 і 7, що створює процес попадання головки цього гвинта у вирізи 19 і витискування його із них при обертах вала І неминучих при педалюванні. Зближення і розрив стикування між шарами 6 і 7 покриття кожної педалі забезпечує вібрацію руки чи ноги, тісно контактуючих з педалями, що у вигляді вібромасажної вібромеханічної стимуляції передається до всіх м"язових структур і внутрішніх органів тіла людини і забезпечує підвищення ефективності педалювання. Цей процес відбувається і при упорі на педалі і при висі на них, і у позі прямого тіла, і сидячи, стоячи, чи лежачи на спині і животі. 88366 8 Ось чому пропонований стимулятор має такі широкі можливості і не де нибудь в залі чи на стадіоні, а безпосередньо в тому приміщенні, де людина працює чи відпочиває і навіть рядом з диваном чи ліжком -у дверях. Для цього знімають стимулятор із верхнього положення, де він зберігається (фіг.3) і закріплюють його в необхідне положення вставкою носки 11 пальців 3 вала 1 в отвори 18 і, якщо необхідно, розводять ці пальці для того, щоб щільніше і надійніше закріпіть вал у цих гніздах. Для розведення пальців 3 вала 1 обертають ручки гвинтів 16, що приводить до переміщення їх гайок 15, а разом з ними і стаканівціліндрів 13, які дном своїм, зв'язаним з перетинками подадуть перетинки 12 у бік стояків коробки дверей 21 разом з ними і всі пальці 3, які тісніше ввійдуть у отвори-гнізда 18. При перестановці вала 1 на інше місце ці пальці 3 витягують із отворів 18 гвинтами 16, а вал 1 переміщують і тим же гвинтами закріплюють його на вибраній висоті (фіг. 3, 4). Такою конструкцією і таким переміщенням вала 1 у отворі дверей забезпечено виконання всіх пропонованих і багато інших вправ реабілітації в умовах вібростимуляції працівників-фахівців розумової і фізичної праці при відомих, добре освоєних рухах-педалюванні і ногами і руками в опорі і у висах. При цьому можлива реалізація і комплексу вправ, які передбачені у лікувальній гімнастиці і на гімнастичній перекладині. Технічною і практично-споживчою перевагою пропонованого пристрою над прототипом є те, що вдалося суттєво приблизити засоби реабілітації і функціональної активації до робочого місця і місця відпочинку фактичної більшості робітників і службовців фізичної і розумової праці в приміщеннях, де вони працюють і відпочивають і при цьому всім відомий метод рухомої активності опорно-рухового апарату людини - педалювання застосувати в умовах вібростимулювання організму людини через руки і ноги, у висі і опорі. Впевнені, що такі прості і доступні всім засоби будуть використовуватися у всіх працівників, школярів, дорослих в дітей в їх повсякденному житті. 9 Комп’ютерна верстка І.Скворцова 88366 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
