Газогенератор

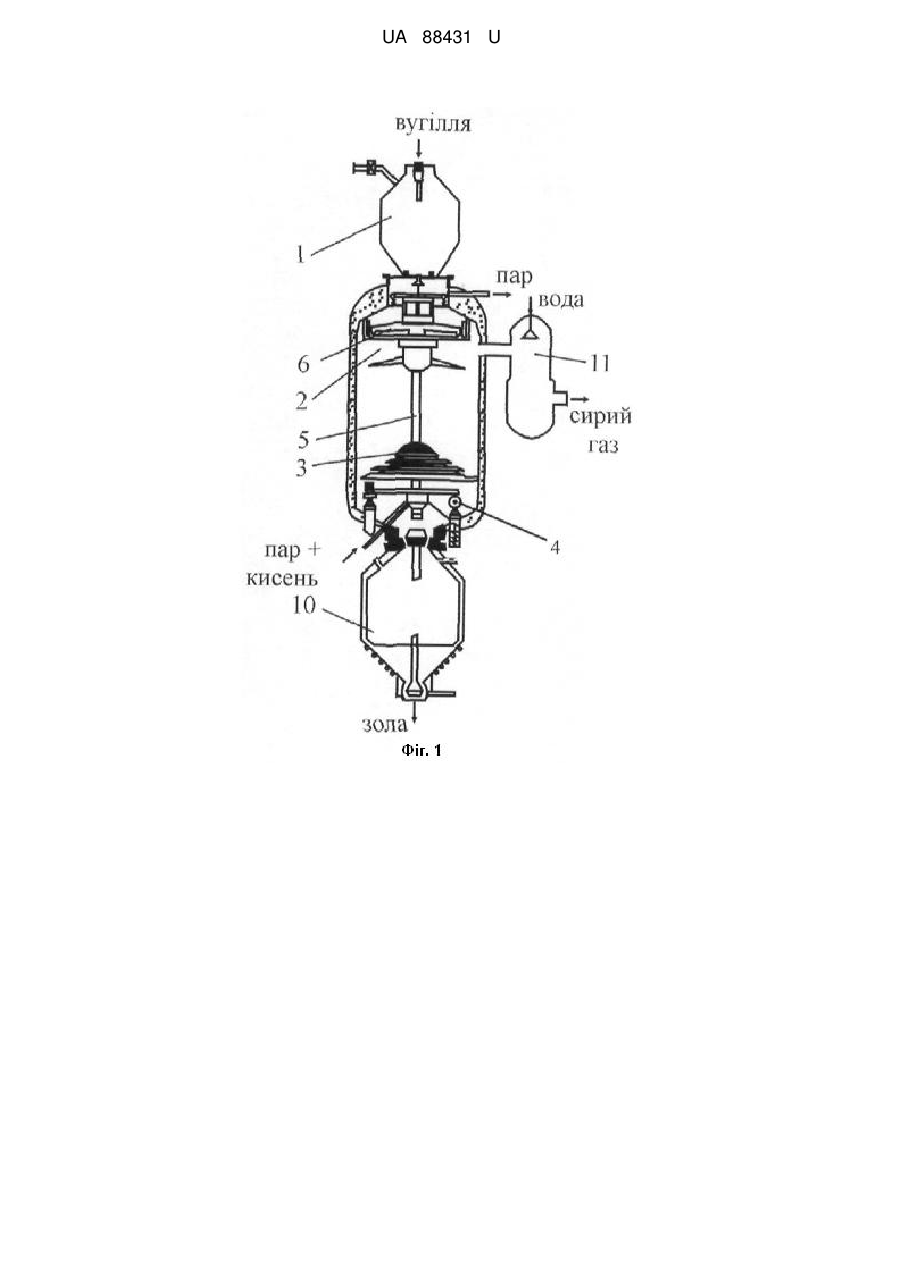

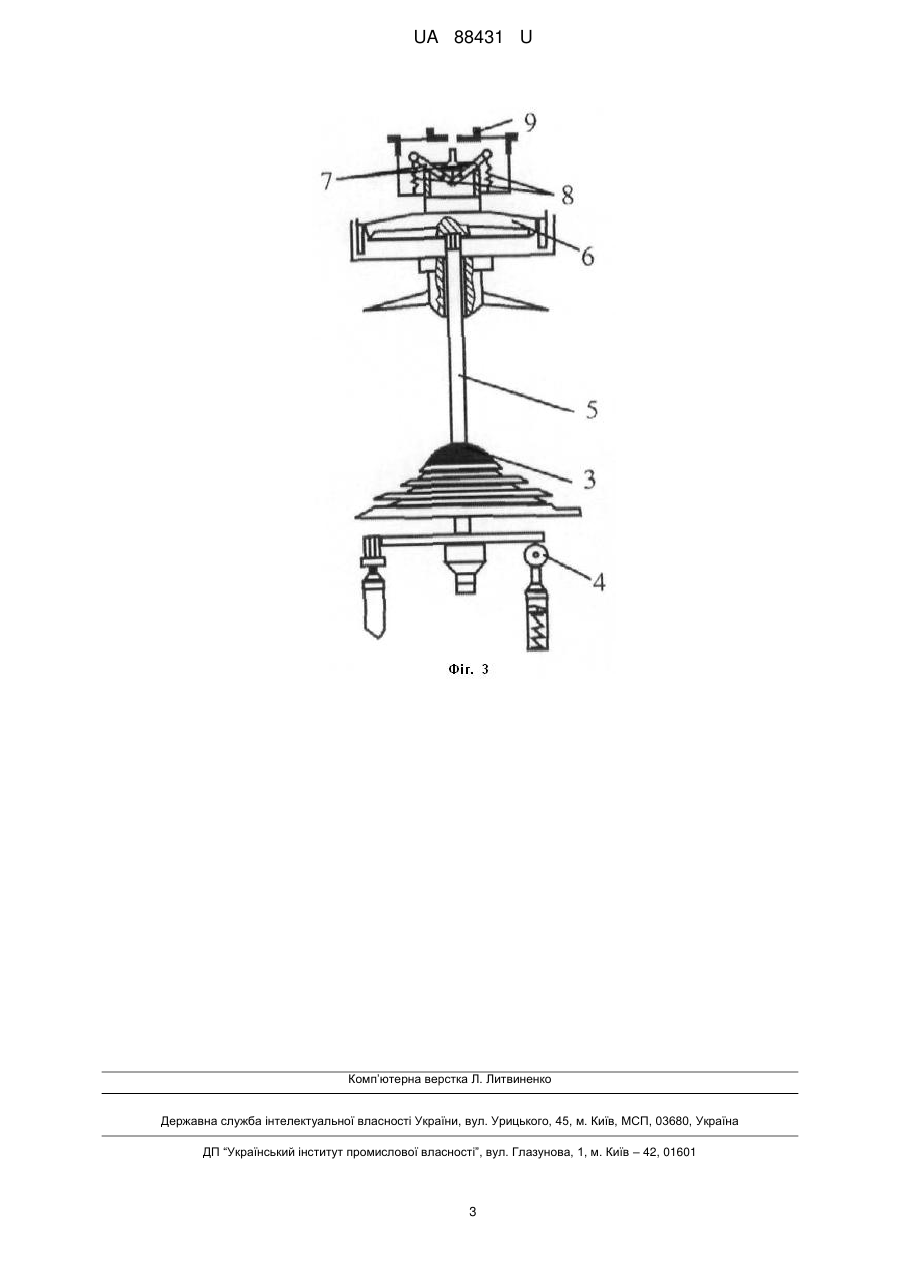

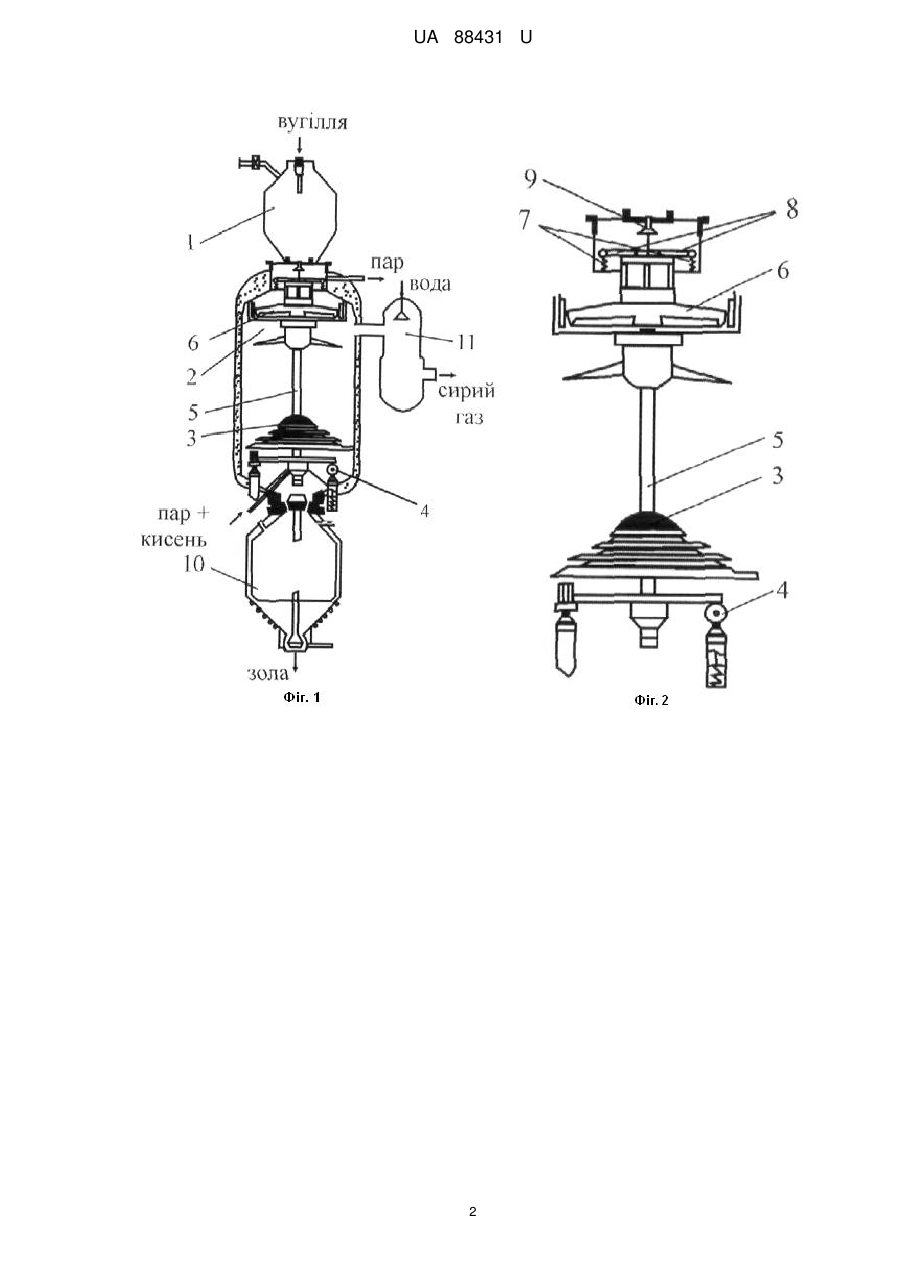

Реферат: Газогенератор, що містить шлюзову ємність для вугілля, під, живильник з приводом, грати, шлюзову ємність для золи, скрубер-холодильник, причому як живильник з приводом застосовано підпружинений шток з роликом, який переміщує грати і закріплену на них стійку зі шліцами в осьовому напрямку. UA 88431 U (54) ГАЗОГЕНЕРАТОР UA 88431 U UA 88431 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв, які газифікують кускове паливо, і може бути використана для отримання газу як автомобільного палива. Відомо газогенератор, що містить шлюзову ємність для вугілля, під, живильник з приводом, грати, шлюзову ємність для золи, скрубер-холодильник [1]. Недоліком відомого пристрою є те, що система подачі вугілля не забезпечує підтримування постійної маси вугілля у газогенераторі. В основу корисної моделі поставлена задача удосконалення газогенератора шляхом того, що газогенератор забезпечено підпружиненим штоком з роликом, який при зменшенні маси вугілля у реакційній зоні переміщує грати і закріплену на них стійку зі шліцами в осьовому напрямку, яка через систему важелів відчиняє шлюзову ємність для вугілля, доки маса вугілля у газогенераторі не відновиться, що приведе до автоматичного підтримання постійної маси вугілля у газогенераторі, зменшення витрат електроенергії і забезпечення стабільного функціонування газогенератора. Поставлена задача вирішується тим, що у газогенераторі, який містить шлюзову ємність для вугілля, під, живильник з приводом, грати, шлюзову ємність для золи, скрубер-холодильник, згідно з корисною моделлю, як живильник з приводом застосовано підпружинений шток з роликом, який переміщує грати і закріплену на них стійку зі шліцами в осьовому напрямку. Суть корисної моделі пояснюється кресленням, на фіг. 1 зображено газогенератор, що містить шлюзову ємність 1 для вугілля, під 2, ґрати 3, підпружинений шток з роликом 4, стійку зі шліцами 5, розподільник 6, шлюзову ємність для золи 10, скрубер-холодильник 11. На фіг. 2 і 3 зображено ґрати 3, підпружинений шток з роликом 4, стійку зі шліцами 5, розподільник 6, пружини 7, важелі 8, клапан 9. Газогенератор працює наступним чином. Вугілля періодично завантажується через шлюзову ємність 1 у газогенератор (фіг. 1). При завантаженні вугілля визначеної маси у під 2 газогенератора воно тисне на грати 3. Грати 3, що обертаються, рухаються униз і стискають підпружинений шток з роликом 4. Одночасно грати 3 переміщують униз стійку зі шліцами 5. Шліци 5 поступово виходять із зачеплення з розподільником 6. При остаточному виході шліців 5 із зачеплення розподільник 6 припиняє обертатись і рухається униз, вивільняючи пружини 7 (фіг. 2). Пружини 7 рухають важелі 8, на яких закріплений клапан 9. Клапан 9 рухається уверх і зачиняє отвір шлюзової ємності 1. Вугілля газифікується, при цьому утворюється синтез-газ і рідкий шлак. Рідкий шлак переміщується у шлюзову ємність 10 для золи, а синтез-газ - у скрубер-холодильник 11. У процесі газифікації маса вугілля у поді 2 газогенератора зменшується, підпружинений шток з роликом 4 починає рухати грати 3 і стійку зі шліцами 5. Шліци 5 поступово виходять із зачеплення з розподільником 6. Розподільник 6 починає обертатись і рухатись угору. При русі розподільника 6 угору розтягуються пружини 7. Пружини 7 рухають важелі 8, на яких закріплений клапан 9. Клапан 9 рухається униз і відчиняє отвір шлюзової ємності 1 для вугілля (фіг. 3). Вугілля завантажується через шлюзову ємність 1 у під 2 газогенератора. Цикл повторюється. Приклад застосування корисної моделі Газогенератор з внутрішнім діаметром 3,7 м. Використовується відсортоване вугілля із частками розміром 5-30 мм. При використанні системи автоматичної загрузки вугілля 3 продуктивність газогенератору складає 45±5 тис. м вологого газу у годину. Досягається економія електроенергії 10 кВт за годину. Джерело інформації: 1. Химические вещества из угля. Пep. с нем. / Под общ. ред. И.В. Калечица. –М.: Химия, 1988. -616 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Газогенератор, що містить шлюзову ємність для вугілля, під, живильник з приводом, грати, шлюзову ємність для золи, скрубер-холодильник, який відрізняється тим, що як живильник з приводом застосовано підпружинений шток з роликом, який переміщує грати і закріплену на них стійку зі шліцами в осьовому напрямку. 1 UA 88431 U 2 UA 88431 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
