Газогенератор

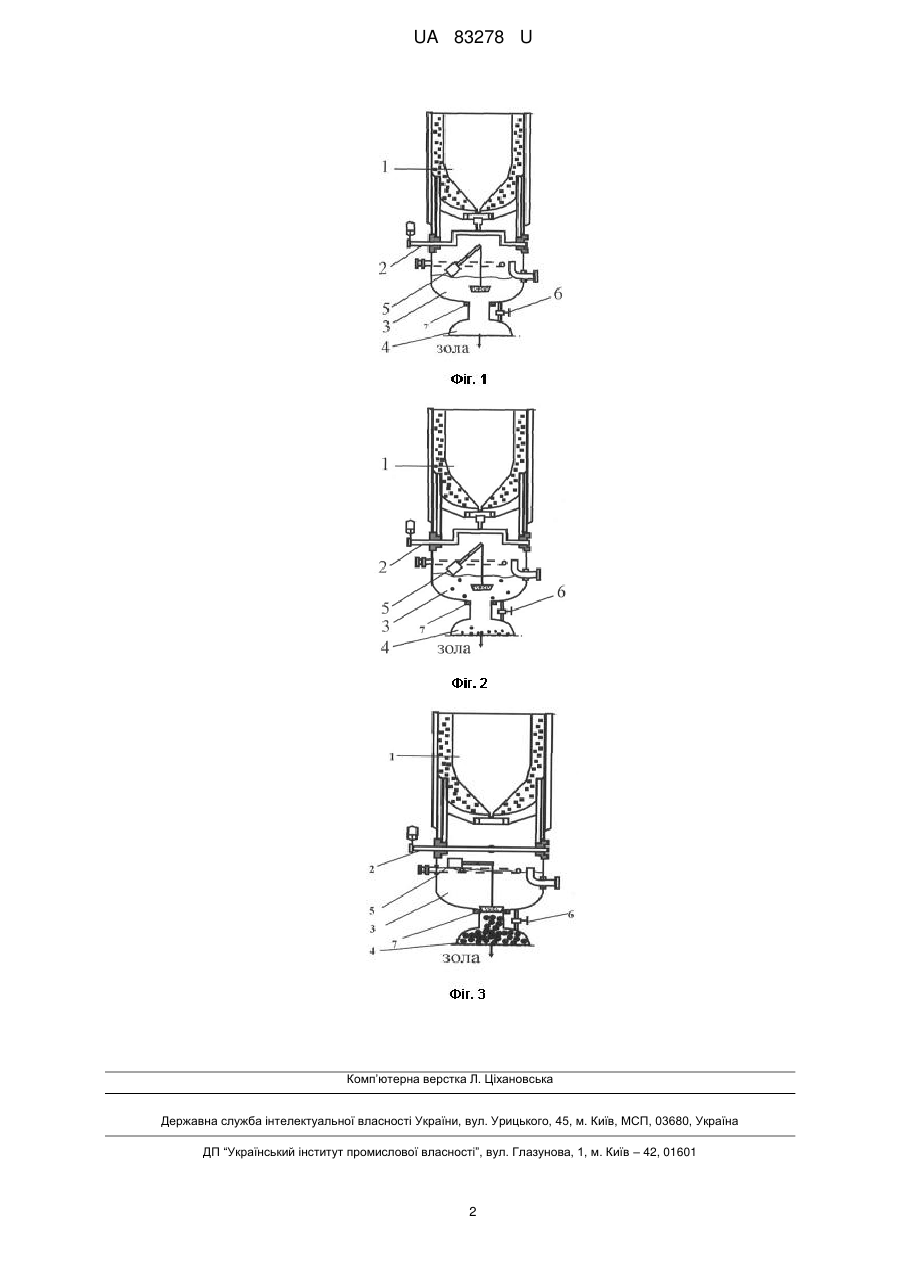

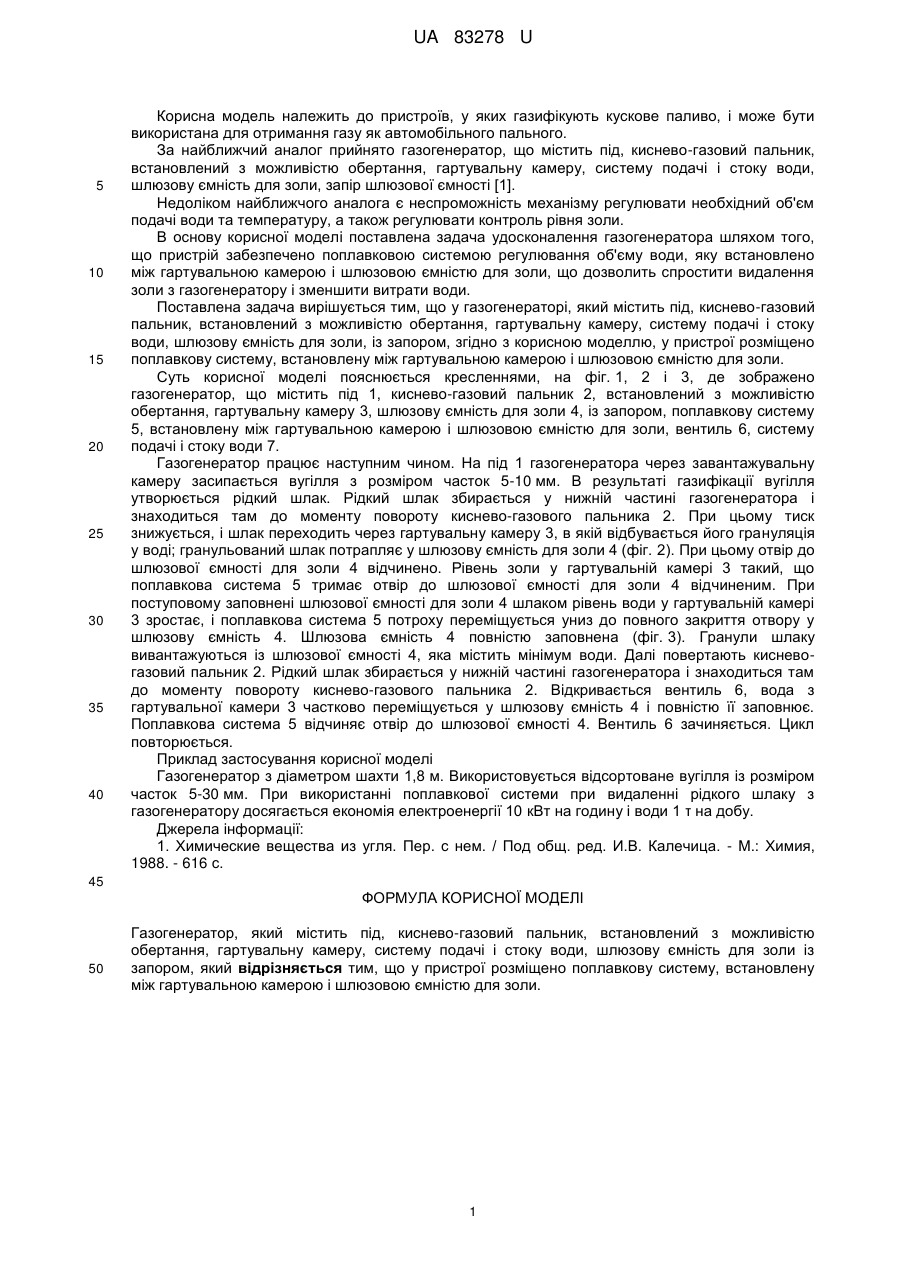

Реферат: Газогенератор містить під, киснево-газовий пальник, гартувальну камеру, систему подачі і стоку води, шлюзову ємність для золи із запором, поплавкову систему. UA 83278 U (54) ГАЗОГЕНЕРАТОР UA 83278 U UA 83278 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв, у яких газифікують кускове паливо, і може бути використана для отримання газу як автомобільного пального. За найближчий аналог прийнято газогенератор, що містить під, киснево-газовий пальник, встановлений з можливістю обертання, гартувальну камеру, систему подачі і стоку води, шлюзову ємність для золи, запір шлюзової ємності [1]. Недоліком найближчого аналога є неспроможність механізму регулювати необхідний об'єм подачі води та температуру, а також регулювати контроль рівня золи. В основу корисної моделі поставлена задача удосконалення газогенератора шляхом того, що пристрій забезпечено поплавковою системою регулювання об'єму води, яку встановлено між гартувальною камерою і шлюзовою ємністю для золи, що дозволить спростити видалення золи з газогенератору і зменшити витрати води. Поставлена задача вирішується тим, що у газогенераторі, який містить під, киснево-газовий пальник, встановлений з можливістю обертання, гартувальну камеру, систему подачі і стоку води, шлюзову ємність для золи, із запором, згідно з корисною моделлю, у пристрої розміщено поплавкову систему, встановлену між гартувальною камерою і шлюзовою ємністю для золи. Суть корисної моделі пояснюється кресленнями, на фіг. 1, 2 і 3, де зображено газогенератор, що містить під 1, киснево-газовий пальник 2, встановлений з можливістю обертання, гартувальну камеру 3, шлюзову ємність для золи 4, із запором, поплавкову систему 5, встановлену між гартувальною камерою і шлюзовою ємністю для золи, вентиль 6, систему подачі і стоку води 7. Газогенератор працює наступним чином. На під 1 газогенератора через завантажувальну камеру засипається вугілля з розміром часток 5-10 мм. В результаті газифікації вугілля утворюється рідкий шлак. Рідкий шлак збирається у нижній частині газогенератора і знаходиться там до моменту повороту киснево-газового пальника 2. При цьому тиск знижується, і шлак переходить через гартувальну камеру 3, в якій відбувається його грануляція у воді; гранульований шлак потрапляє у шлюзову ємність для золи 4 (фіг. 2). При цьому отвір до шлюзової ємності для золи 4 відчинено. Рівень золи у гартувальній камері 3 такий, що поплавкова система 5 тримає отвір до шлюзової ємності для золи 4 відчиненим. При поступовому заповнені шлюзової ємності для золи 4 шлаком рівень води у гартувальній камері 3 зростає, і поплавкова система 5 потроху переміщується униз до повного закриття отвору у шлюзову ємність 4. Шлюзова ємність 4 повністю заповнена (фіг. 3). Гранули шлаку вивантажуються із шлюзової ємності 4, яка містить мінімум води. Далі повертають кисневогазовий пальник 2. Рідкий шлак збирається у нижній частині газогенератора і знаходиться там до моменту повороту киснево-газового пальника 2. Відкривається вентиль 6, вода з гартувальної камери 3 частково переміщується у шлюзову ємність 4 і повністю її заповнює. Поплавкова система 5 відчиняє отвір до шлюзової ємності 4. Вентиль 6 зачиняється. Цикл повторюється. Приклад застосування корисної моделі Газогенератор з діаметром шахти 1,8 м. Використовується відсортоване вугілля із розміром часток 5-30 мм. При використанні поплавкової системи при видаленні рідкого шлаку з газогенератору досягається економія електроенергії 10 кВт на годину і води 1 τ на добу. Джерела інформації: 1. Химические вещества из угля. Пер. с нем. / Под общ. ред. И.В. Калечица. - М.: Химия, 1988. - 616 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Газогенератор, який містить під, киснево-газовий пальник, встановлений з можливістю обертання, гартувальну камеру, систему подачі і стоку води, шлюзову ємність для золи із запором, який відрізняється тим, що у пристрої розміщено поплавкову систему, встановлену між гартувальною камерою і шлюзовою ємністю для золи. 1 UA 83278 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
