Система керування гідростатом

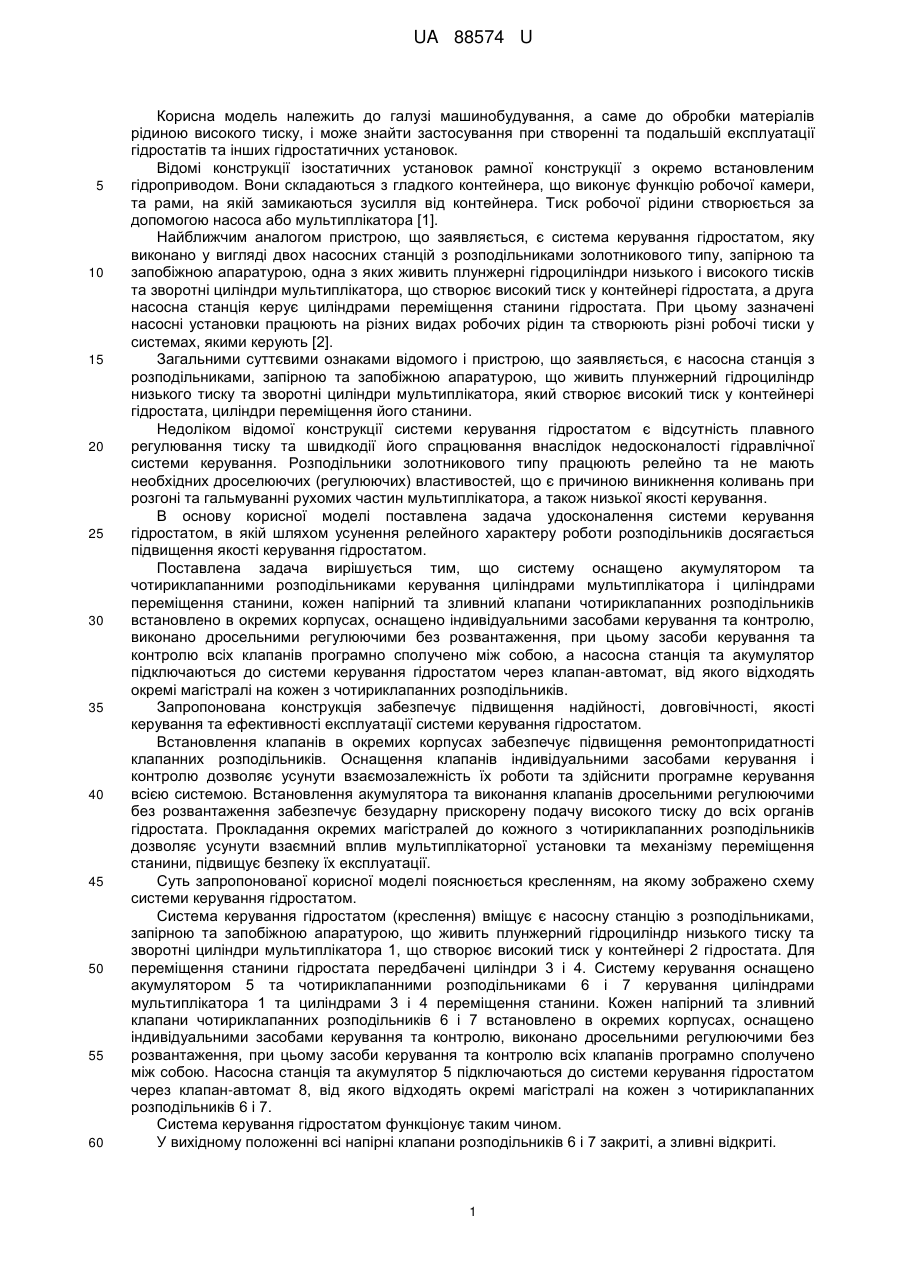

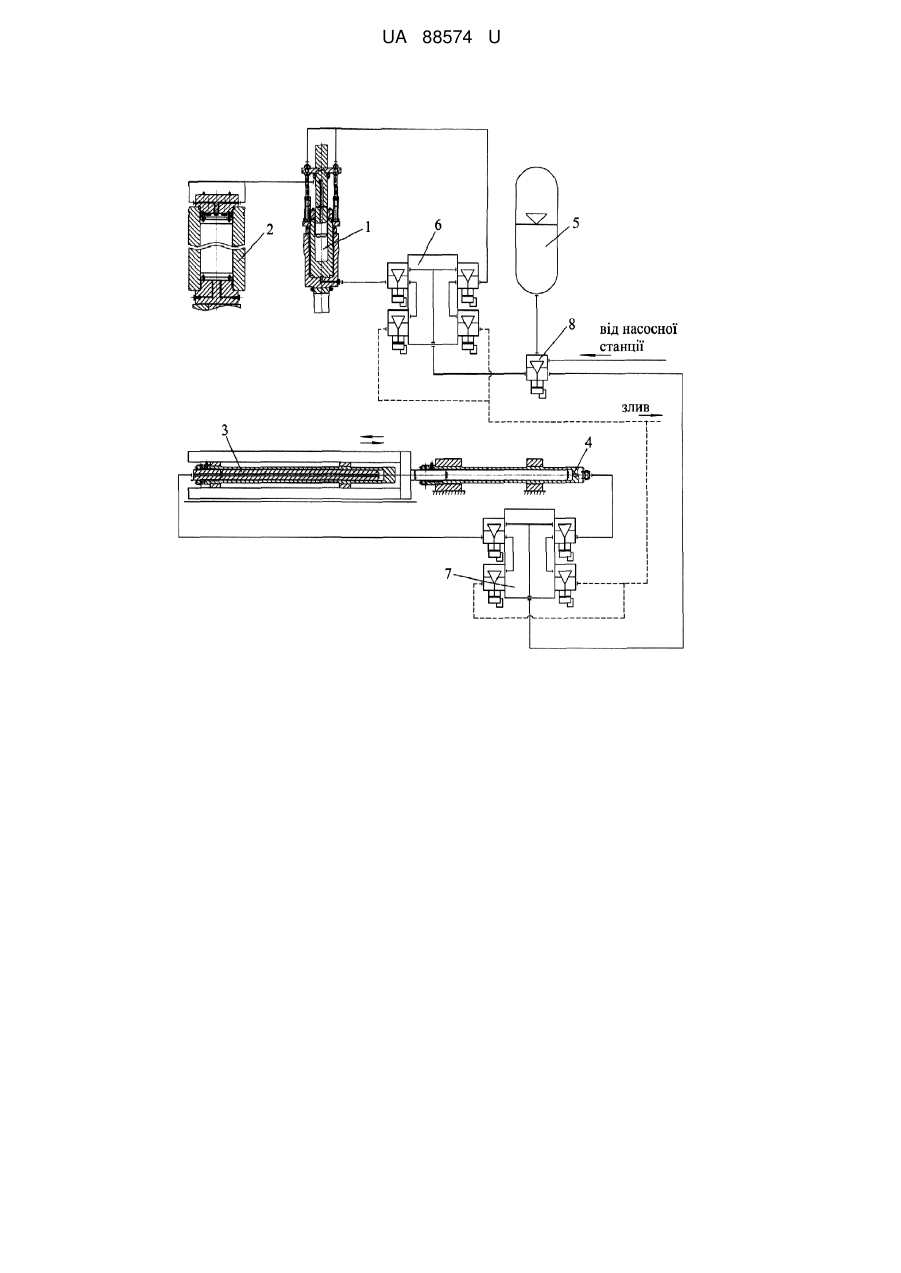

Реферат: UA 88574 U UA 88574 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів рідиною високого тиску, і може знайти застосування при створенні та подальшій експлуатації гідростатів та інших гідростатичних установок. Відомі конструкції ізостатичних установок рамної конструкції з окремо встановленим гідроприводом. Вони складаються з гладкого контейнера, що виконує функцію робочої камери, та рами, на якій замикаються зусилля від контейнера. Тиск робочої рідини створюється за допомогою насоса або мультиплікатора [1]. Найближчим аналогом пристрою, що заявляється, є система керування гідростатом, яку виконано у вигляді двох насосних станцій з розподільниками золотникового типу, запірною та запобіжною апаратурою, одна з яких живить плунжерні гідроциліндри низького і високого тисків та зворотні циліндри мультиплікатора, що створює високий тиск у контейнері гідростата, а друга насосна станція керує циліндрами переміщення станини гідростата. При цьому зазначені насосні установки працюють на різних видах робочих рідин та створюють різні робочі тиски у системах, якими керують [2]. Загальними суттєвими ознаками відомого і пристрою, що заявляється, є насосна станція з розподільниками, запірною та запобіжною апаратурою, що живить плунжерний гідроциліндр низького тиску та зворотні циліндри мультиплікатора, який створює високий тиск у контейнері гідростата, циліндри переміщення його станини. Недоліком відомої конструкції системи керування гідростатом є відсутність плавного регулювання тиску та швидкодії його спрацювання внаслідок недосконалості гідравлічної системи керування. Розподільники золотникового типу працюють релейно та не мають необхідних дроселюючих (регулюючих) властивостей, що є причиною виникнення коливань при розгоні та гальмуванні рухомих частин мультиплікатора, а також низької якості керування. В основу корисної моделі поставлена задача удосконалення системи керування гідростатом, в якій шляхом усунення релейного характеру роботи розподільників досягається підвищення якості керування гідростатом. Поставлена задача вирішується тим, що систему оснащено акумулятором та чотириклапанними розподільниками керування циліндрами мультиплікатора і циліндрами переміщення станини, кожен напірний та зливний клапани чотириклапанних розподільників встановлено в окремих корпусах, оснащено індивідуальними засобами керування та контролю, виконано дросельними регулюючими без розвантаження, при цьому засоби керування та контролю всіх клапанів програмно сполучено між собою, а насосна станція та акумулятор підключаються до системи керування гідростатом через клапан-автомат, від якого відходять окремі магістралі на кожен з чотириклапанних розподільників. Запропонована конструкція забезпечує підвищення надійності, довговічності, якості керування та ефективності експлуатації системи керування гідростатом. Встановлення клапанів в окремих корпусах забезпечує підвищення ремонтопридатності клапанних розподільників. Оснащення клапанів індивідуальними засобами керування і контролю дозволяє усунути взаємозалежність їх роботи та здійснити програмне керування всією системою. Встановлення акумулятора та виконання клапанів дросельними регулюючими без розвантаження забезпечує безударну прискорену подачу високого тиску до всіх органів гідростата. Прокладання окремих магістралей до кожного з чотириклапанних розподільників дозволяє усунути взаємний вплив мультиплікаторної установки та механізму переміщення станини, підвищує безпеку їх експлуатації. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему системи керування гідростатом. Система керування гідростатом (креслення) вміщує є насосну станцію з розподільниками, запірною та запобіжною апаратурою, що живить плунжерний гідроциліндр низького тиску та зворотні циліндри мультиплікатора 1, що створює високий тиск у контейнері 2 гідростата. Для переміщення станини гідростата передбачені циліндри 3 і 4. Систему керування оснащено акумулятором 5 та чотириклапанними розподільниками 6 і 7 керування циліндрами мультиплікатора 1 та циліндрами 3 і 4 переміщення станини. Кожен напірний та зливний клапани чотириклапанних розподільників 6 і 7 встановлено в окремих корпусах, оснащено індивідуальними засобами керування та контролю, виконано дросельними регулюючими без розвантаження, при цьому засоби керування та контролю всіх клапанів програмно сполучено між собою. Насосна станція та акумулятор 5 підключаються до системи керування гідростатом через клапан-автомат 8, від якого відходять окремі магістралі на кожен з чотириклапанних розподільників 6 і 7. Система керування гідростатом функціонує таким чином. У вихідному положенні всі напірні клапани розподільників 6 і 7 закриті, а зливні відкриті. 1 UA 88574 U 5 10 15 20 Для створення високого тиску у контейнері 2 відкривають напірний клапан керування циліндром низького тиску мультиплікатора 1 розподільника 6, а зливний клапан керування циліндром низького тиску мультиплікатора 1 закривають. Після закінчення технологічного процесу пресування заготовки у контейнері 2 зазначений напірний клапан керування циліндром низького тиску мультиплікатора 1 закривають, а зливний відкривають. Одночасно з цим відкривають напірний клапан керування зворотними циліндрами мультиплікатора 1 розподільника 6, внаслідок чого мультиплікатор 1 повертають у вихідне положення. Для переміщення станини вліво та вправо поперемінно подають та зливають робочу рідину з циліндрів 3 і 4 шляхом відкриття відповідних напірних та зливних клапанів розподільника 7. Клапан-автомат 8 дає змогу гідравлічно розв'язати системи керування мультиплікатором 1 та циліндрами переміщення 3 і 4. Програмне сполучення між собою засобів керування та контролю всіх клапанів розподільників 6 і 7 дозволяю узгодити роботу всіх елементів системи керування гідростатом. Таким чином, таке виконання системи керування гідростатом забезпечує підвищення її надійності, довговічності, якості керування та ефективності експлуатації. Джерела інформації: 1. 60 лет научно-конструкторской и производственной деятельности ВНИИМЕТМАШ. - М.: Наука, 2005 - С. 451-463. 2. Кипарисов С.С, Падалко О.В. Оборудование предприятий порошковой металлургии. - М.: Машиностроение, 1988. - С. 220-221. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Система керування гідростатом, що містить насосну станцію з розподільниками, запірною та запобіжною апаратурою, що живить плунжерний гідроциліндр низького тиску та зворотні циліндри мультиплікатора, який створює високий тиск у контейнері гідростата, циліндри переміщення його станини, яка відрізняється тим, що систему оснащено акумулятором та чотириклапанними розподільниками керування циліндрами мультиплікатора і циліндрами переміщення станини, кожен напірний та зливний клапани чотириклапанних розподільників встановлено в окремих корпусах, оснащено індивідуальними засобами керування та контролю, виконано дросельними регулюючими без розвантаження, при цьому засоби керування та контролю всіх клапанів програмно сполучено між собою, а насосна станція та акумулятор підключаються до системи керування гідростатом через клапан-автомат, від якого відходять окремі магістралі на кожен з чотириклапанних розподільників. 2 UA 88574 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
