Будівельний елемент

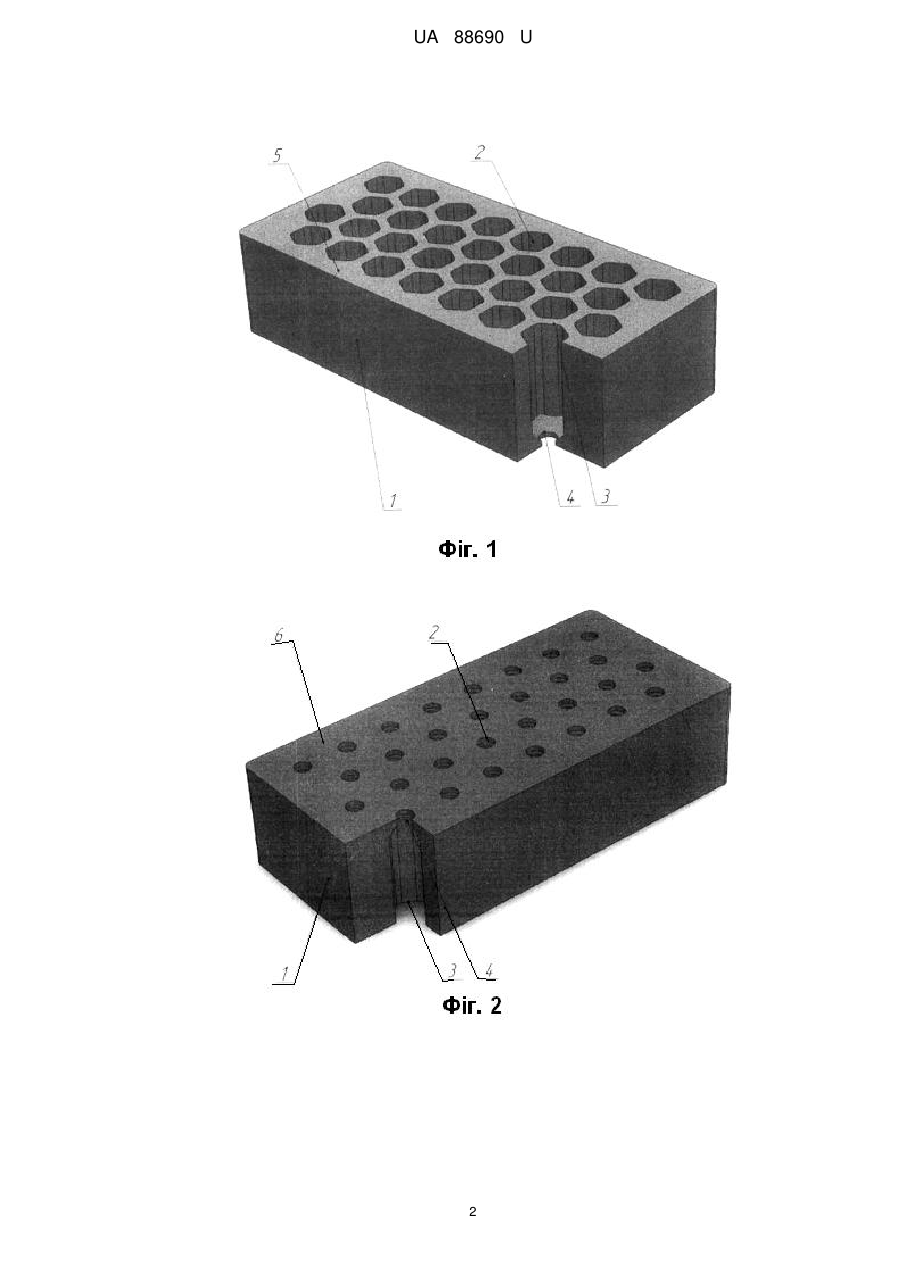

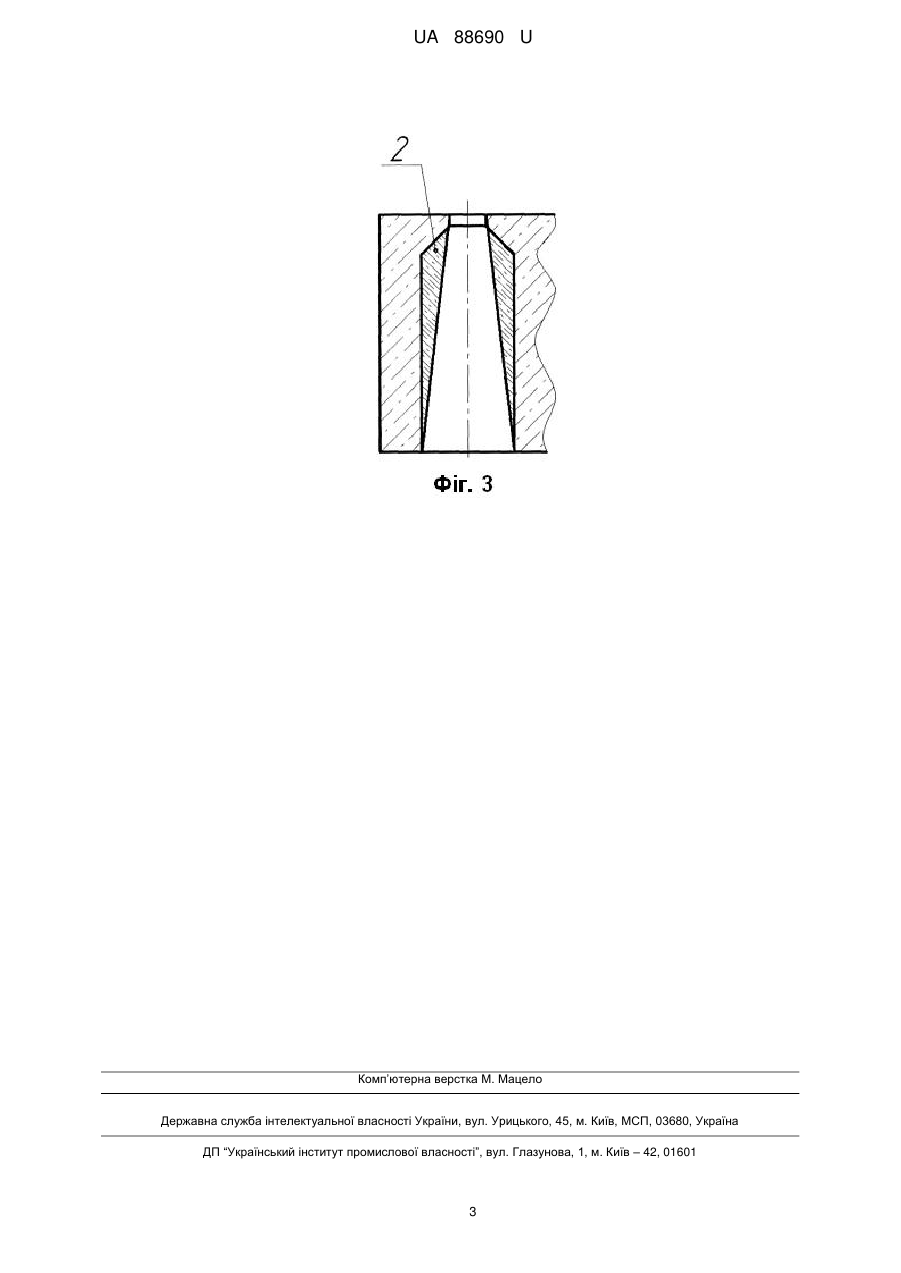

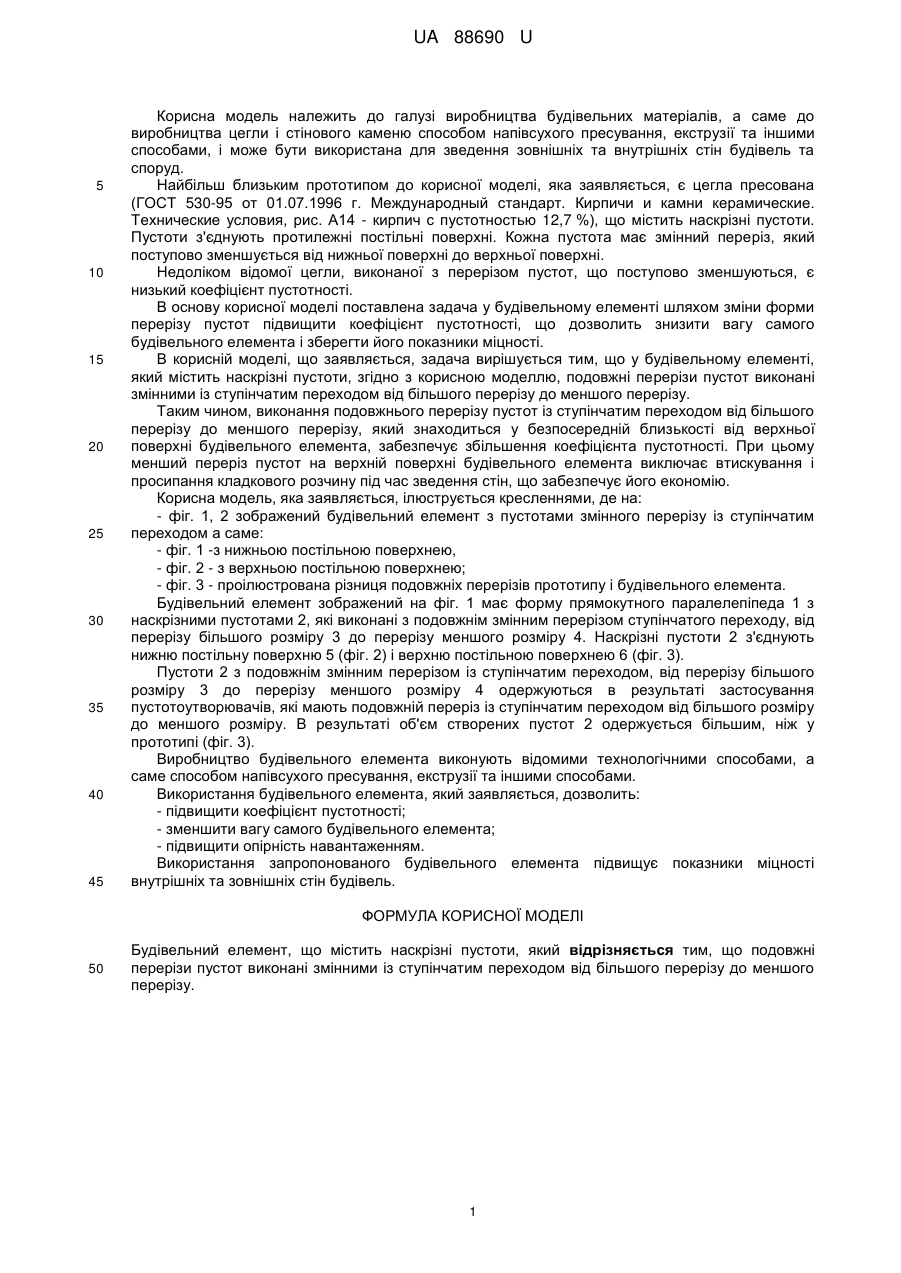

Реферат: UA 88690 U UA 88690 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі виробництва будівельних матеріалів, а саме до виробництва цегли і стінового каменю способом напівсухого пресування, екструзії та іншими способами, і може бути використана для зведення зовнішніх та внутрішніх стін будівель та споруд. Найбільш близьким прототипом до корисної моделі, яка заявляється, є цегла пресована (ГОСТ 530-95 от 01.07.1996 г. Международный стандарт. Кирпичи и камни керамические. Технические условия, рис. А14 - кирпич с пустотностью 12,7 %), що містить наскрізні пустоти. Пустоти з'єднують протилежні постільні поверхні. Кожна пустота має змінний переріз, який поступово зменшується від нижньої поверхні до верхньої поверхні. Недоліком відомої цегли, виконаної з перерізом пустот, що поступово зменшуються, є низький коефіцієнт пустотності. В основу корисної моделі поставлена задача у будівельному елементі шляхом зміни форми перерізу пустот підвищити коефіцієнт пустотності, що дозволить знизити вагу самого будівельного елемента і зберегти його показники міцності. В корисній моделі, що заявляється, задача вирішується тим, що у будівельному елементі, який містить наскрізні пустоти, згідно з корисною моделлю, подовжні перерізи пустот виконані змінними із ступінчатим переходом від більшого перерізу до меншого перерізу. Таким чином, виконання подовжнього перерізу пустот із ступінчатим переходом від більшого перерізу до меншого перерізу, який знаходиться у безпосередній близькості від верхньої поверхні будівельного елемента, забезпечує збільшення коефіцієнта пустотності. При цьому менший переріз пустот на верхній поверхні будівельного елемента виключає втискування і просипання кладкового розчину під час зведення стін, що забезпечує його економію. Корисна модель, яка заявляється, ілюструється кресленнями, де на: - фіг. 1, 2 зображений будівельний елемент з пустотами змінного перерізу із ступінчатим переходом а саме: - фіг. 1 -з нижньою постільною поверхнею, - фіг. 2 - з верхньою постільною поверхнею; - фіг. 3 - проілюстрована різниця подовжніх перерізів прототипу і будівельного елемента. Будівельний елемент зображений на фіг. 1 має форму прямокутного паралелепіпеда 1 з наскрізними пустотами 2, які виконані з подовжнім змінним перерізом ступінчатого переходу, від перерізу більшого розміру 3 до перерізу меншого розміру 4. Наскрізні пустоти 2 з'єднують нижню постільну поверхню 5 (фіг. 2) і верхню постільною поверхнею 6 (фіг. 3). Пустоти 2 з подовжнім змінним перерізом із ступінчатим переходом, від перерізу більшого розміру 3 до перерізу меншого розміру 4 одержуються в результаті застосування пустотоутворювачів, які мають подовжній переріз із ступінчатим переходом від більшого розміру до меншого розміру. В результаті об'єм створених пустот 2 одержується більшим, ніж у прототипі (фіг. 3). Виробництво будівельного елемента виконують відомими технологічними способами, а саме способом напівсухого пресування, екструзії та іншими способами. Використання будівельного елемента, який заявляється, дозволить: - підвищити коефіцієнт пустотності; - зменшити вагу самого будівельного елемента; - підвищити опірність навантаженням. Використання запропонованого будівельного елемента підвищує показники міцності внутрішніх та зовнішніх стін будівель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Будівельний елемент, що містить наскрізні пустоти, який відрізняється тим, що подовжні перерізи пустот виконані змінними із ступінчатим переходом від більшого перерізу до меншого перерізу. 1 UA 88690 U 2 UA 88690 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
