Будівельний конструктивний елемент

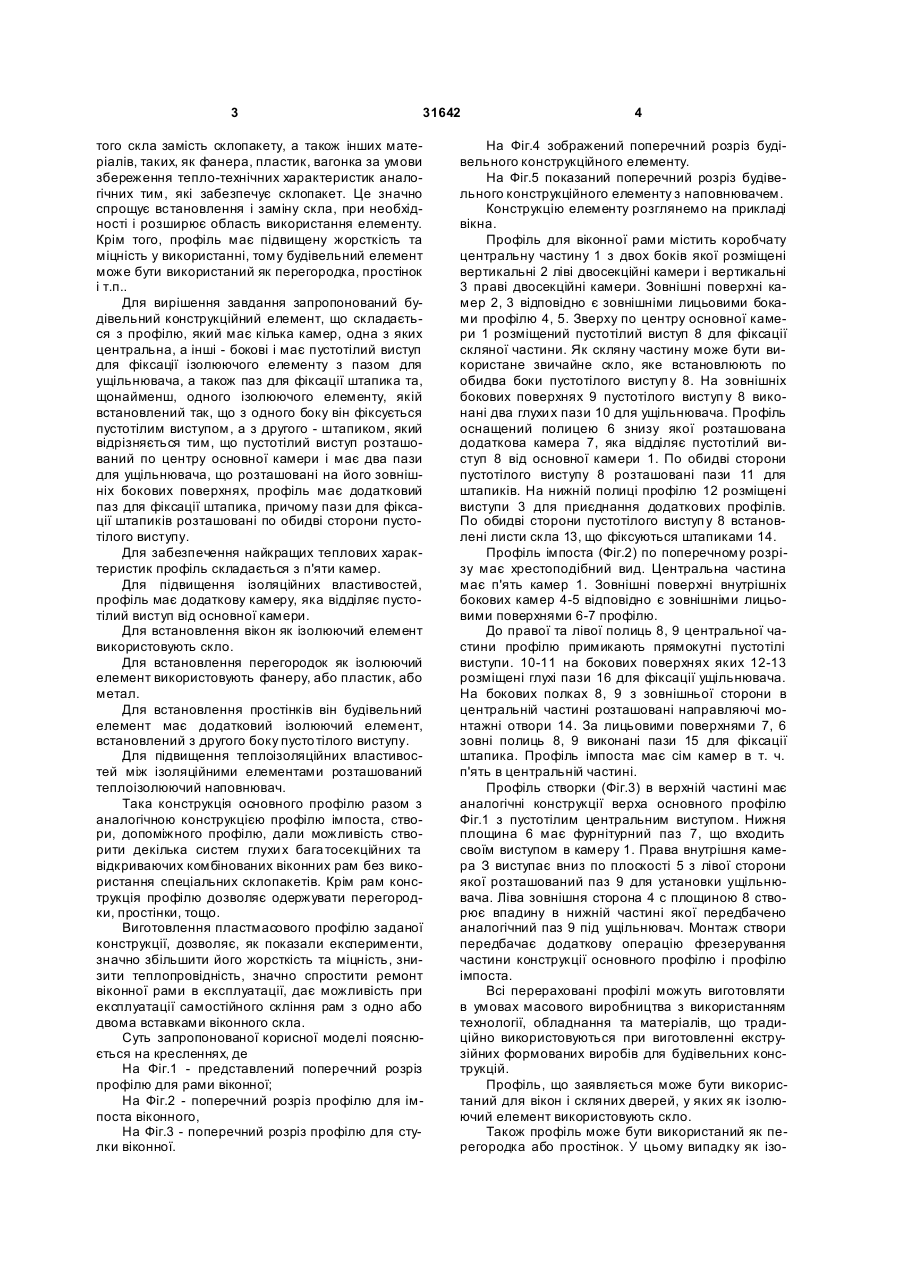

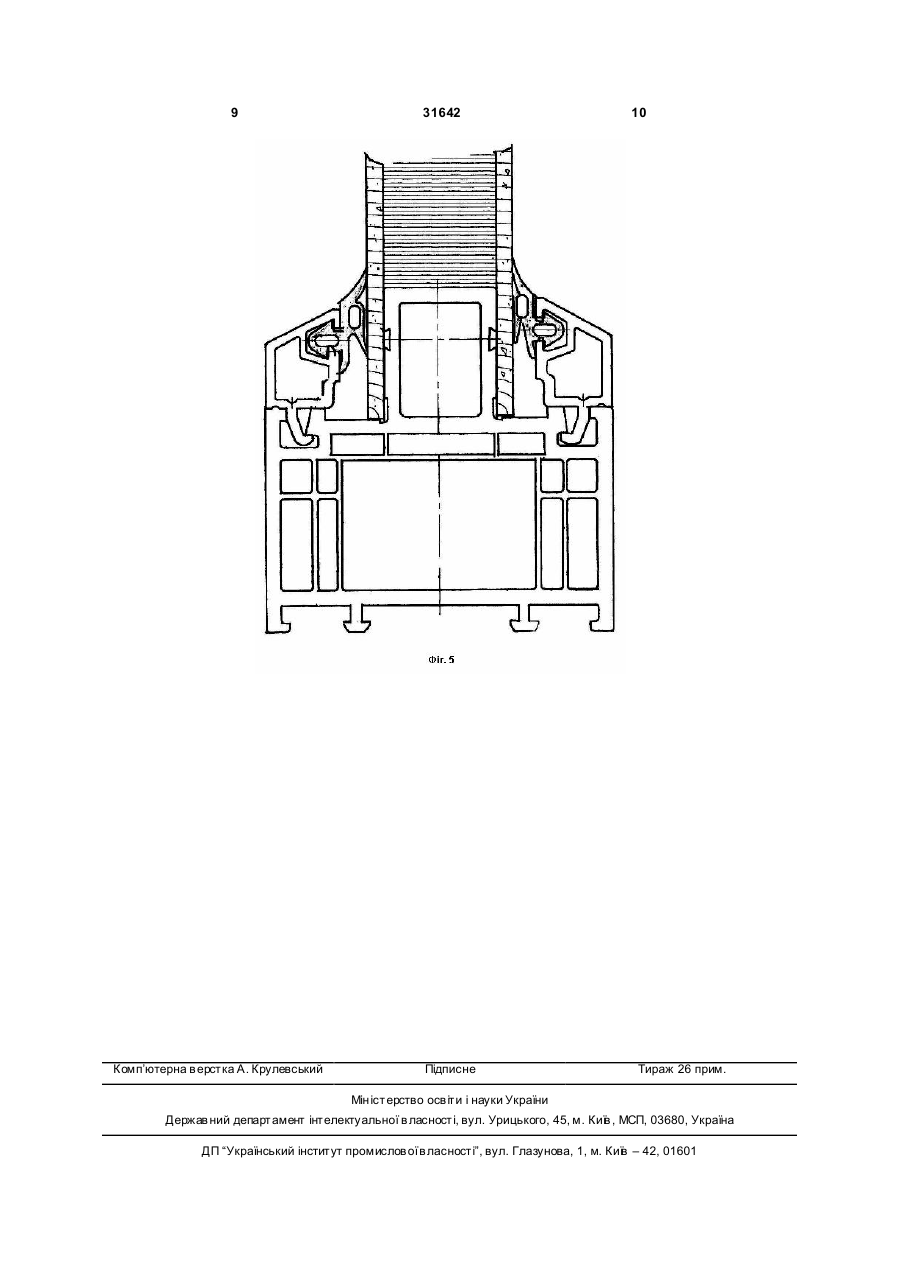

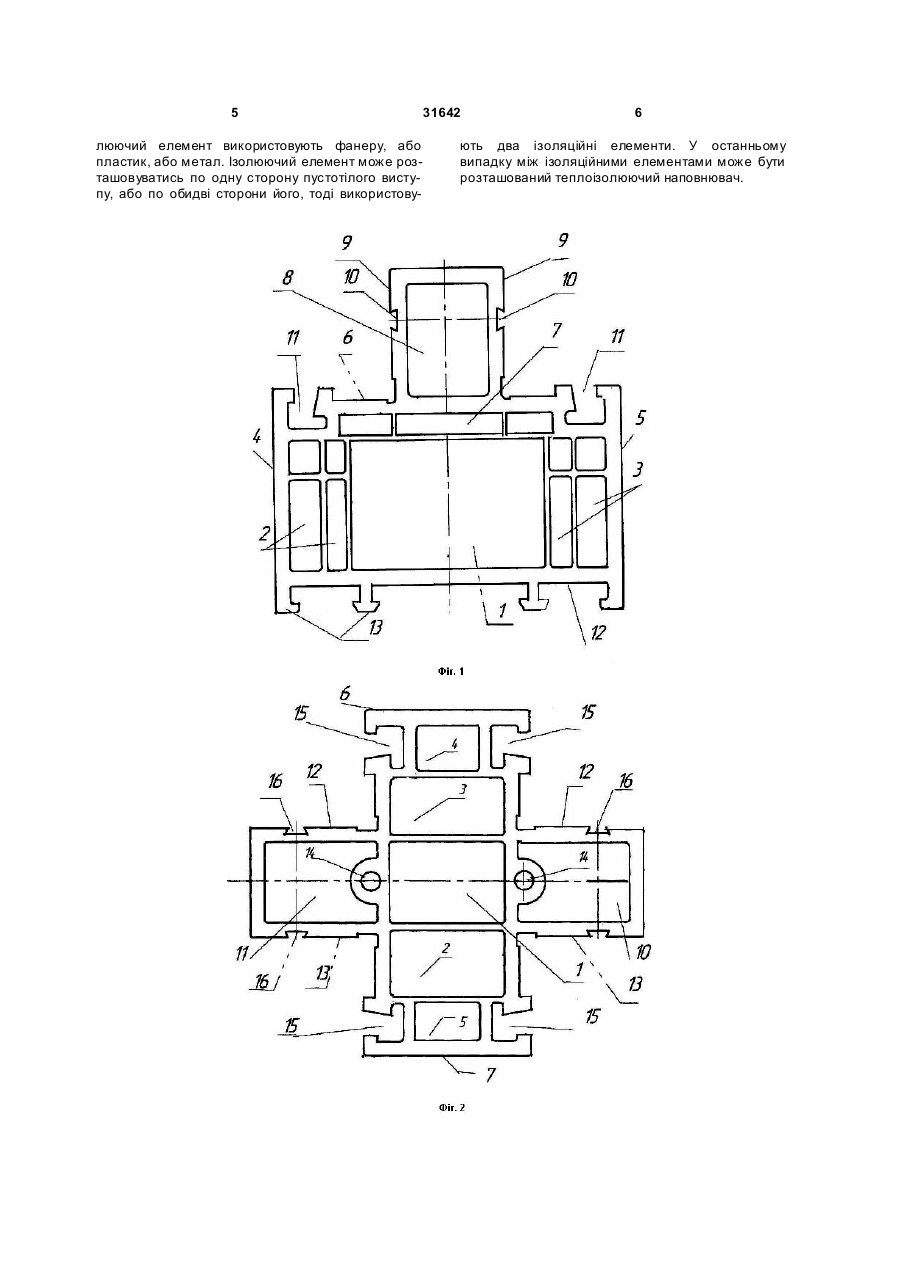

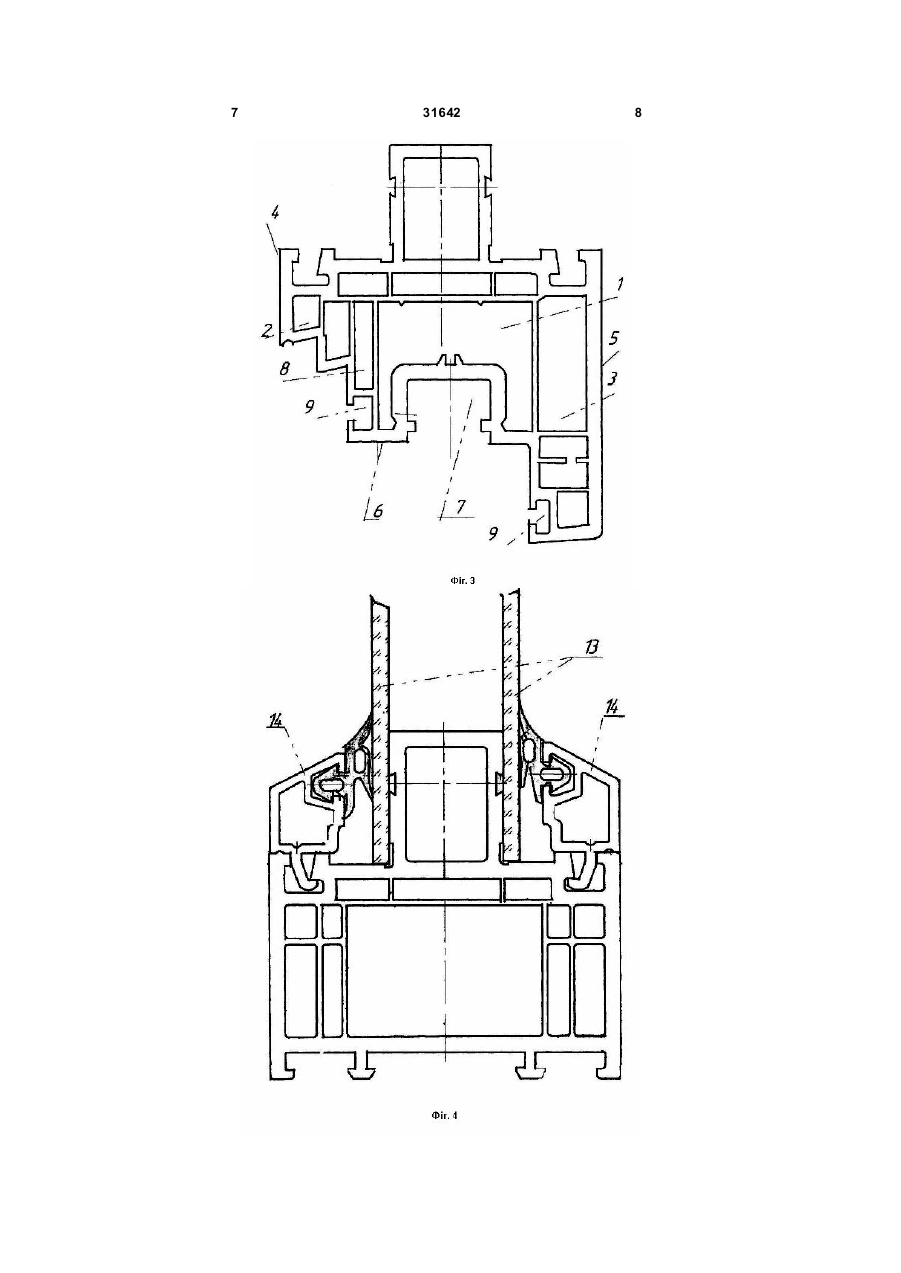

1. Будівельний конструкційний елемент, що складається з профілю, який має кілька камер, одна з яких центральна, а інші - бокові, і має пустотілий виступ для фіксації ізолюючого елемента з пазом для ущільнювача, а також паз для фіксації штапика та щонайменше одного ізолюючого елемента, який встановлений так, що з одного боку він фіксується пустотілим виступом, а з другого штапиком, який відрізняється тим, що п устотілий виступ розташований по центру основної камери і має два пази для ущільнювача, що розташовані на його зовнішніх бокових поверхнях, профіль має додатковий паз для фіксації штапика, причому 3 31642 того скла замість склопакету, а також інших матеріалів, таких, як фанера, пластик, вагонка за умови збереження тепло-технічних характеристик аналогічних тим, які забезпечує склопакет. Це значно спрощує встановлення і заміну скла, при необхідності і розширює область використання елементу. Крім того, профіль має підвищену жорсткість та міцність у використанні, тому будівельний елемент може бути використаний як перегородка, простінок і т.п.. Для вирішення завдання запропонований будівельний конструкційний елемент, що складається з профілю, який має кілька камер, одна з яких центральна, а інші - бокові і має пустотілий виступ для фіксації ізолюючого елементу з пазом для ущільнювача, а також паз для фіксації штапика та, щонайменш, одного ізолюючого елементу, якій встановлений так, що з одного боку він фіксується пустотілим виступом, а з другого - штапиком, який відрізняється тим, що пустотілий виступ розташований по центру основної камери і має два пази для ущільнювача, що розташовані на його зовнішніх бокових поверхнях, профіль має додатковий паз для фіксації штапика, причому пази для фіксації штапиків розташовані по обидві сторони пустотілого виступу. Для забезпечення найкращих теплових характеристик профіль складається з п'яти камер. Для підвищення ізоляційних властивостей, профіль має додаткову камеру, яка відділяє пустотілий виступ від основної камери. Для встановлення вікон як ізолюючий елемент використовують скло. Для встановлення перегородок як ізолюючий елемент використовують фанеру, або пластик, або метал. Для встановлення простінків він будівельний елемент має додатковий ізолюючий елемент, встановлений з другого боку пусто тілого виступу. Для підвищення теплоізоляційних властивостей між ізоляційними елементами розташований теплоізолюючий наповнювач. Така конструкція основного профілю разом з аналогічною конструкцією профілю імпоста, створи, допоміжного профілю, дали можливість створити декілька систем глухи х бага тосекційних та відкриваючих комбінованих віконних рам без використання спеціальних склопакетів. Крім рам конструкція профілю дозволяє одержувати перегородки, простінки, тощо. Виготовлення пластмасового профілю заданої конструкції, дозволяє, як показали експерименти, значно збільшити його жорсткість та міцність, знизити теплопровідність, значно спростити ремонт віконної рами в експлуатації, дає можливість при експлуатації самостійного скління рам з одно або двома вставками віконного скла. Суть запропонованої корисної моделі пояснюється на кресленнях, де На Фіг.1 - представлений поперечний розріз профілю для рами віконної; На Фіг.2 - поперечний розріз профілю для імпоста віконного, На Фіг.3 - поперечний розріз профілю для стулки віконної. 4 На Фіг.4 зображений поперечний розріз будівельного конструкційного елементу. На Фіг.5 показаний поперечний розріз будівельного конструкційного елементу з наповнювачем. Конструкцію елементу розглянемо на прикладі вікна. Профіль для віконної рами містить коробчату центральну частину 1 з двох боків якої розміщені вертикальні 2 ліві двосекційні камери і вертикальні 3 праві двосекційні камери. Зовнішні поверхні камер 2, 3 відповідно є зовнішніми лицьовими боками профілю 4, 5. Зверху по центру основної камери 1 розміщений пустотілий виступ 8 для фіксації скляної частини. Як скляну частину може бути використане звичайне скло, яке встановлюють по обидва боки пустотілого виступ у 8. На зовнішніх бокових поверхнях 9 пустотілого виступ у 8 виконані два глухи х пази 10 для ущільнювача. Профіль оснащений полицею 6 знизу якої розташована додаткова камера 7, яка відділяє пустотілий виступ 8 від основної камери 1. По обидві сторони пустотілого виступу 8 розташовані пази 11 для штапиків. На нижній полиці профілю 12 розміщені виступи 3 для приєднання додаткових профілів. По обидві сторони пустотілого виступ у 8 встановлені листискла 13, що фіксуються штапиками 14. Профіль імпоста (Фіг.2) по поперечному розрізу має хрестоподібний вид. Центральна частина має п'ять камер 1. Зовнішні поверхні внутрішніх бокових камер 4-5 відповідно є зовнішніми лицьовими поверхнями 6-7 профілю. До правої та лівої полиць 8, 9 центральної частини профілю примикають прямокутні пустотілі виступи. 10-11 на бокових поверхнях яких 12-13 розміщені глухі пази 16 для фіксації ущільнювача. На бокових полках 8, 9 з зовнішньої сторони в центральній частині розташовані направляючі монтажні отвори 14. За лицьовими поверхнями 7, 6 зовні полиць 8, 9 виконані пази 15 для фіксації штапика. Профіль імпоста має сім камер в т. ч. п'ять в центральній частині. Профіль створки (Фіг.3) в верхній частині має аналогічні конструкції верха основного профілю Фіг.1 з пустотілим центральним виступом. Нижня площина 6 має фурнітурний паз 7, що входить своїм виступом в камеру 1. Права внутрішня камера З виступає вниз по плоскості 5 з лівої сторони якої розташований паз 9 для установки ущільнювача. Ліва зовнішня сторона 4 с площиною 8 створює впадину в нижній частині якої передбачено аналогічний паз 9 під ущільнювач. Монтаж створи передбачає додаткову операцію фрезерування частини конструкції основного профілю і профілю імпоста. Всі перераховані профілі можуть виготовляти в умовах масового виробництва з використанням технології, обладнання та матеріалів, що традиційно використовуються при виготовленні екструзійних формованих виробів для будівельних конструкцій. Профіль, що заявляється може бути використаний для вікон і скляних дверей, у яких як ізолюючий елемент використовують скло. Також профіль може бути використаний як перегородка або простінок. У цьому випадку як ізо 5 люючий елемент використовують фанеру, або пластик, або метал. Ізолюючий елемент може розташовуватись по одну сторону пустотілого виступу, або по обидві сторони його, тоді використову 31642 6 ють два ізоляційні елементи. У останньому випадку між ізоляційними елементами може бути розташований теплоізолюючий наповнювач. 7 31642 8 9 Комп’ютерна в ерстка А. Крулевський 31642 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
