Фільтр-сепаратор

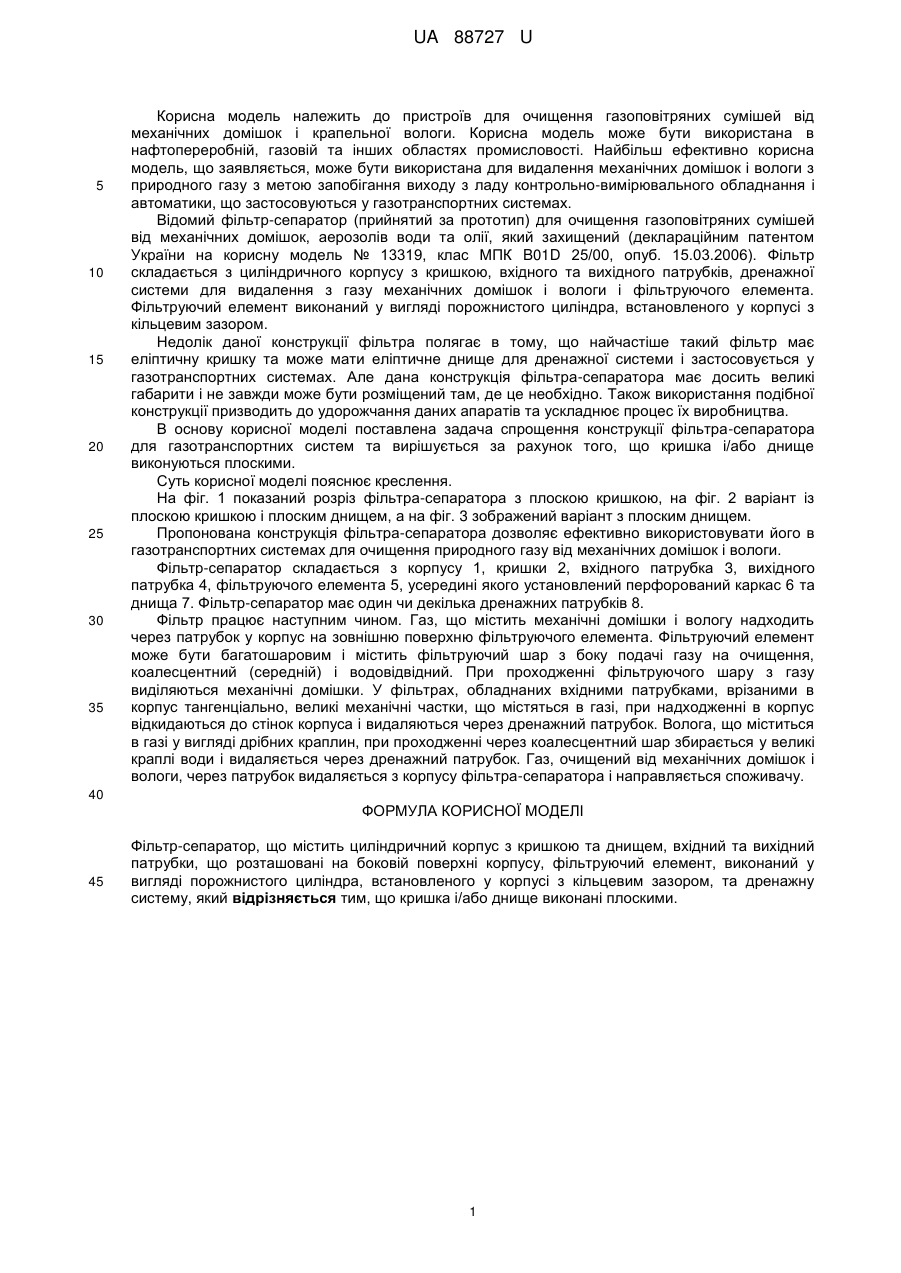

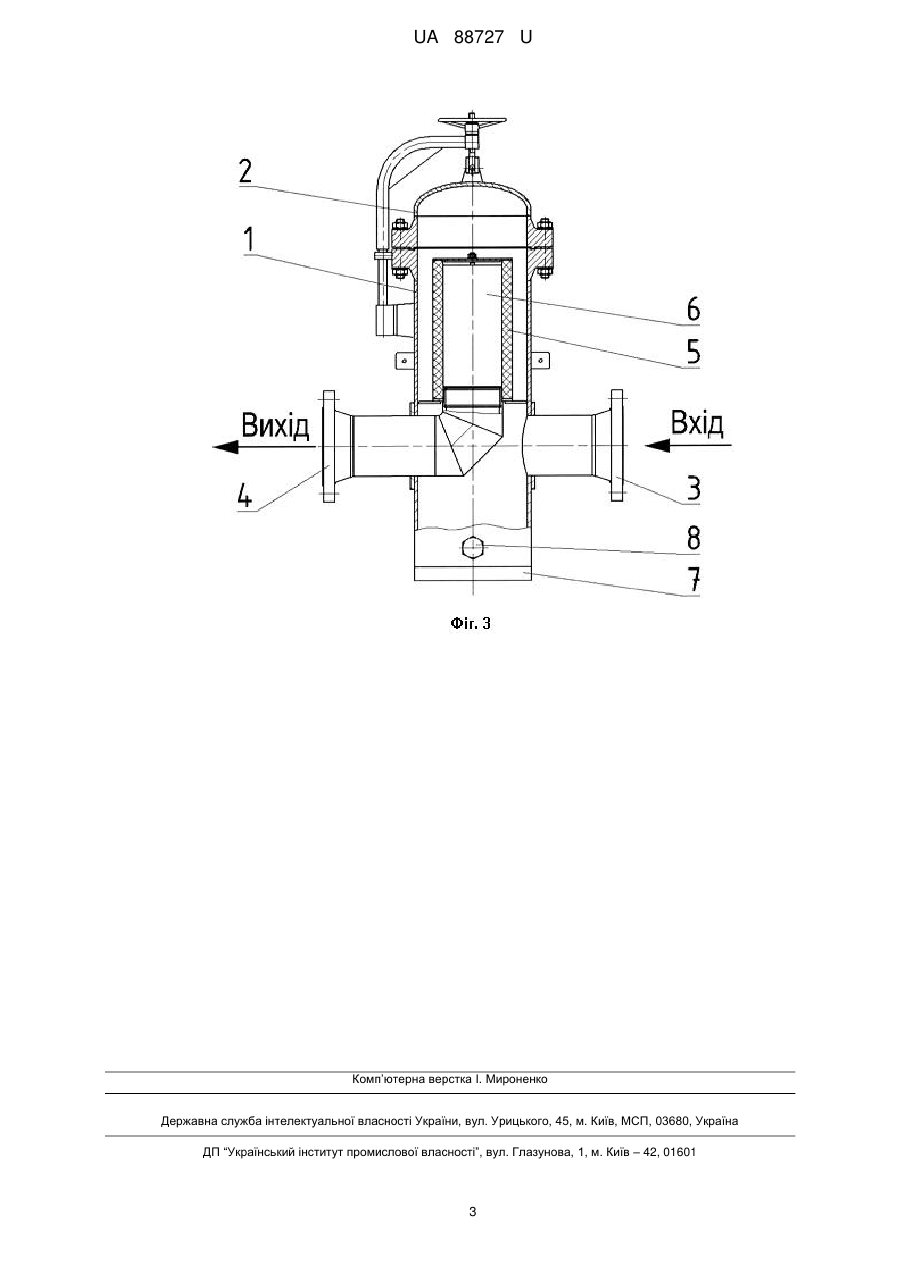

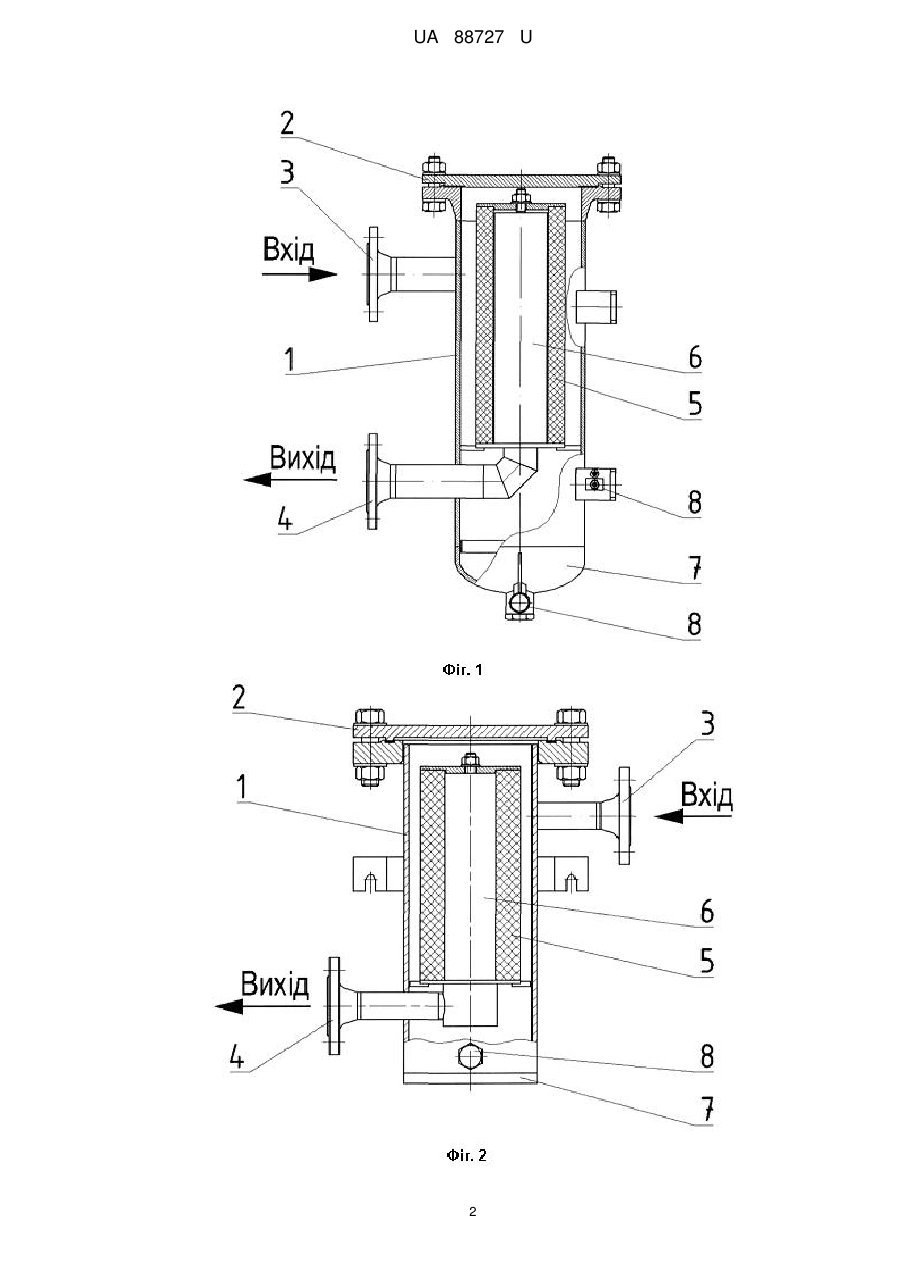

Реферат: Фільтр-сепаратор містить циліндричний корпус з кришкою та днищем, вхідний та вихідний патрубки, що розташовані на боковій поверхні корпусу, фільтруючий елемент, виконаний у вигляді порожнистого циліндра, встановленого у корпусі з кільцевим зазором, та дренажну систему. Кришка і/або днище виконані плоскими. UA 88727 U (54) ФІЛЬТР-СЕПАРАТОР UA 88727 U UA 88727 U 5 10 15 20 25 30 35 Корисна модель належить до пристроїв для очищення газоповітряних сумішей від механічних домішок і крапельної вологи. Корисна модель може бути використана в нафтопереробній, газовій та інших областях промисловості. Найбільш ефективно корисна модель, що заявляється, може бути використана для видалення механічних домішок і вологи з природного газу з метою запобігання виходу з ладу контрольно-вимірювального обладнання і автоматики, що застосовуються у газотранспортних системах. Відомий фільтр-сепаратор (прийнятий за прототип) для очищення газоповітряних сумішей від механічних домішок, аерозолів води та олії, який захищений (деклараційним патентом України на корисну модель № 13319, клас МПК B01D 25/00, опуб. 15.03.2006). Фільтр складається з циліндричного корпусу з кришкою, вхідного та вихідного патрубків, дренажної системи для видалення з газу механічних домішок і вологи і фільтруючого елемента. Фільтруючий елемент виконаний у вигляді порожнистого циліндра, встановленого у корпусі з кільцевим зазором. Недолік даної конструкції фільтра полягає в тому, що найчастіше такий фільтр має еліптичну кришку та може мати еліптичне днище для дренажної системи і застосовується у газотранспортних системах. Але дана конструкція фільтра-сепаратора має досить великі габарити і не завжди може бути розміщений там, де це необхідно. Також використання подібної конструкції призводить до удорожчання даних апаратів та ускладнює процес їх виробництва. В основу корисної моделі поставлена задача спрощення конструкції фільтра-сепаратора для газотранспортних систем та вирішується за рахунок того, що кришка і/або днище виконуються плоскими. Суть корисної моделі пояснює креслення. На фіг. 1 показаний розріз фільтра-сепаратора з плоскою кришкою, на фіг. 2 варіант із плоскою кришкою і плоским днищем, а на фіг. 3 зображений варіант з плоским днищем. Пропонована конструкція фільтра-сепаратора дозволяє ефективно використовувати його в газотранспортних системах для очищення природного газу від механічних домішок і вологи. Фільтр-сепаратор складається з корпусу 1, кришки 2, вхідного патрубка 3, вихідного патрубка 4, фільтруючого елемента 5, усередині якого установлений перфорований каркас 6 та днища 7. Фільтр-сепаратор має один чи декілька дренажних патрубків 8. Фільтр працює наступним чином. Газ, що містить механічні домішки і вологу надходить через патрубок у корпус на зовнішню поверхню фільтруючого елемента. Фільтруючий елемент може бути багатошаровим і містить фільтруючий шар з боку подачі газу на очищення, коалесцентний (середній) і водовідвідний. При проходженні фільтруючого шару з газу виділяються механічні домішки. У фільтрах, обладнаних вхідними патрубками, врізаними в корпус тангенціально, великі механічні частки, що містяться в газі, при надходженні в корпус відкидаються до стінок корпуса і видаляються через дренажний патрубок. Волога, що міститься в газі у вигляді дрібних краплин, при проходженні через коалесцентний шар збирається у великі краплі води і видаляється через дренажний патрубок. Газ, очищений від механічних домішок і вологи, через патрубок видаляється з корпусу фільтра-сепаратора і направляється споживачу. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Фільтр-сепаратор, що містить циліндричний корпус з кришкою та днищем, вхідний та вихідний патрубки, що розташовані на боковій поверхні корпусу, фільтруючий елемент, виконаний у вигляді порожнистого циліндра, встановленого у корпусі з кільцевим зазором, та дренажну систему, який відрізняється тим, що кришка і/або днище виконані плоскими. 1 UA 88727 U 2 UA 88727 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
