Спосіб контролю за цілісністю кабельних ліній зв’язку

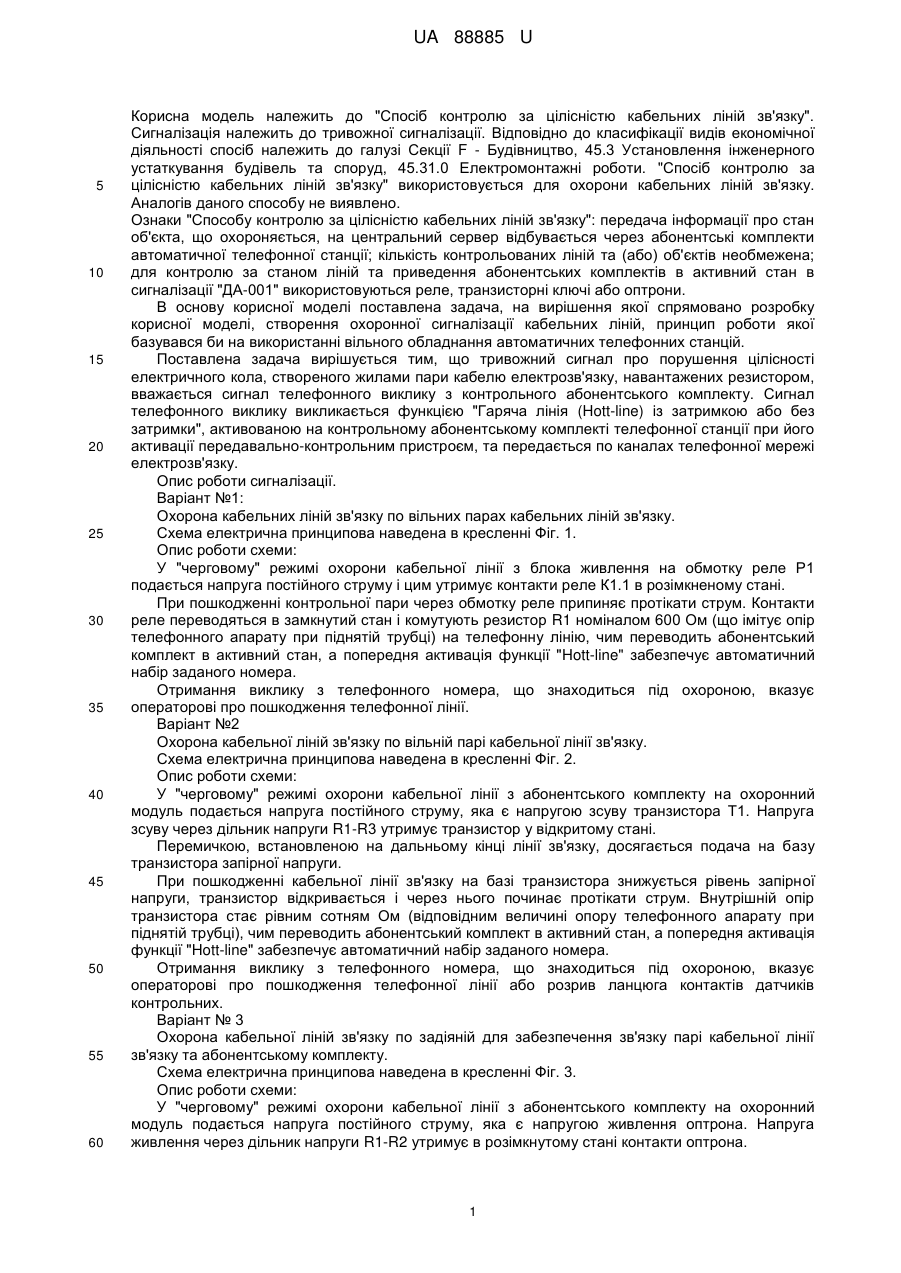

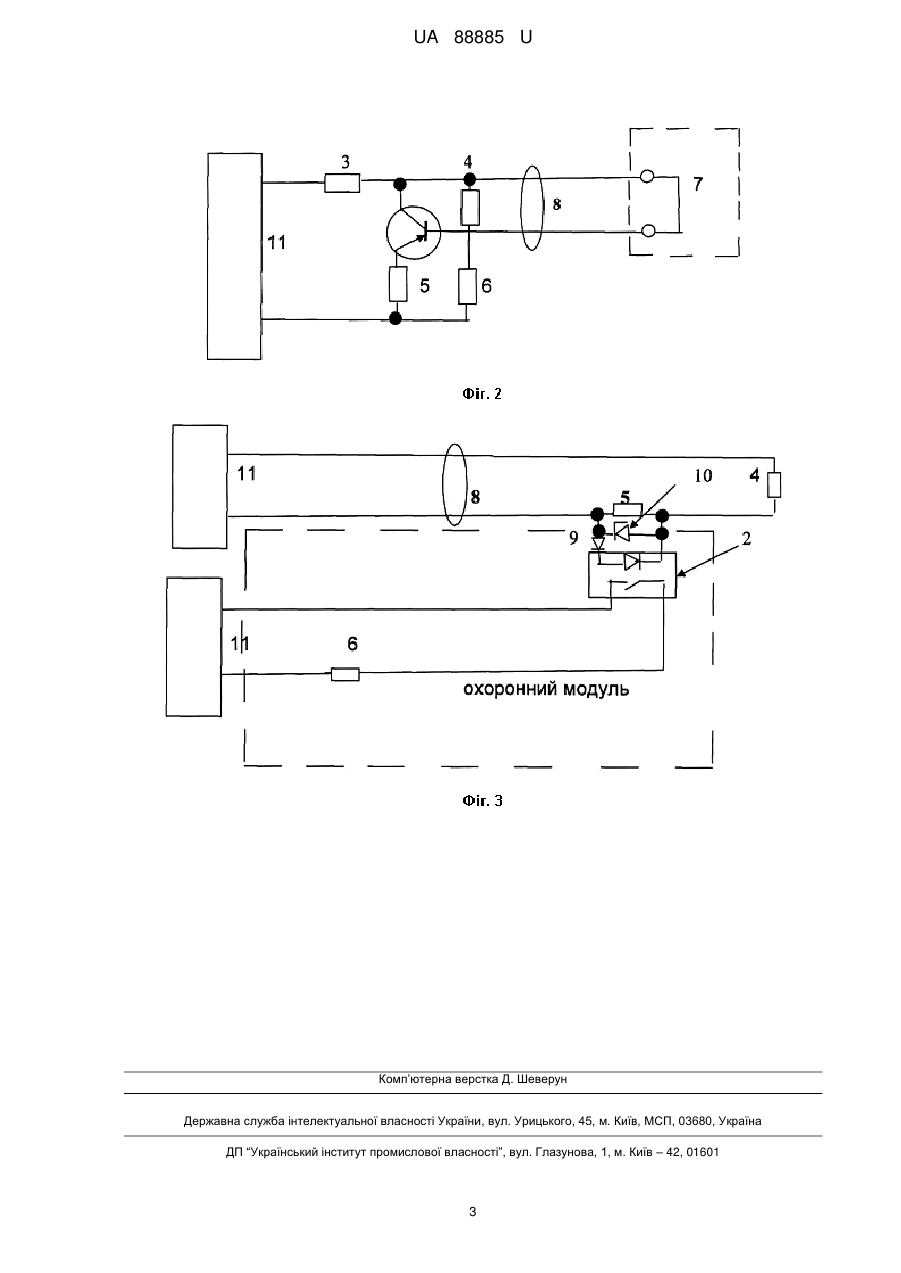

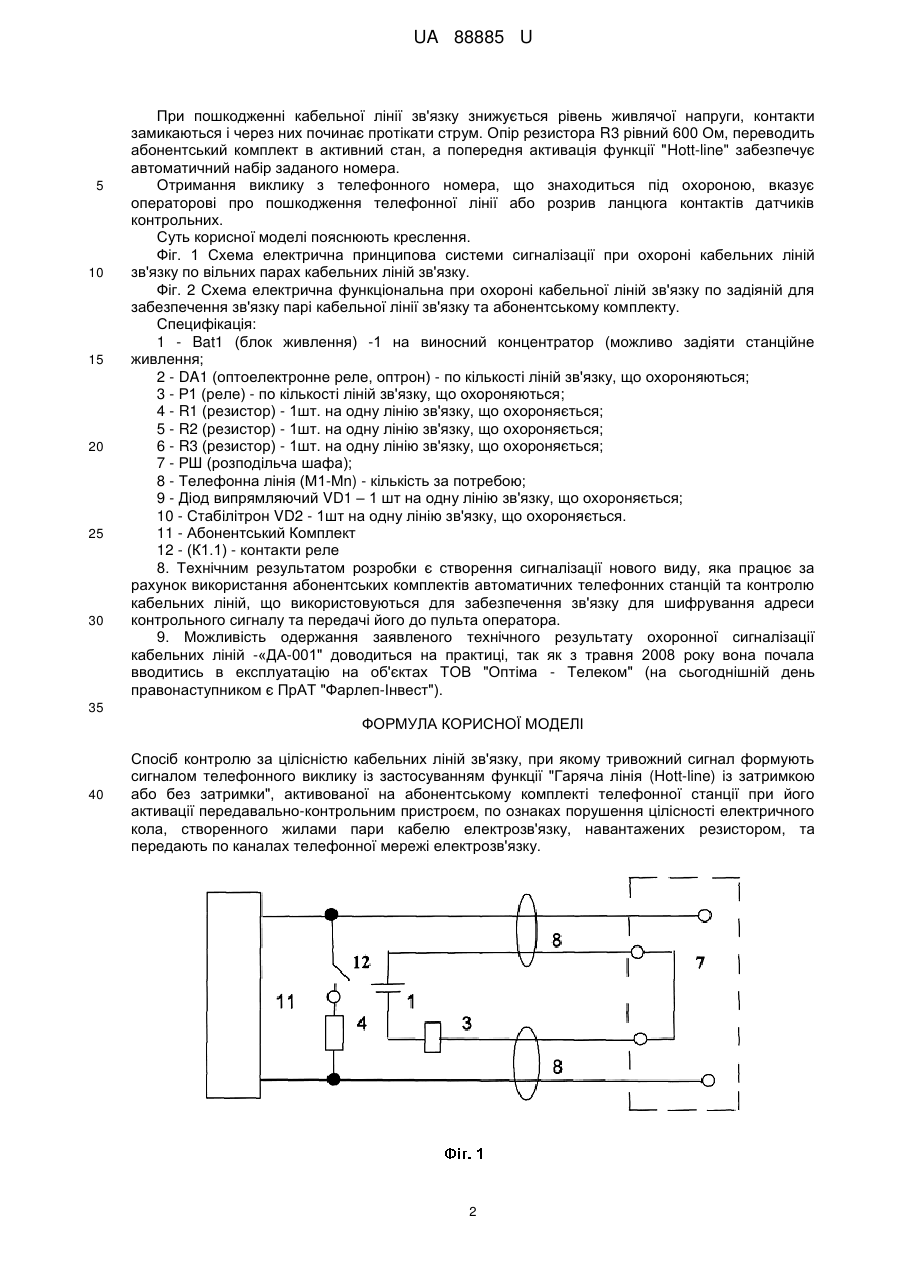

Реферат: UA 88885 U UA 88885 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до "Спосіб контролю за цілісністю кабельних ліній зв'язку". Сигналізація належить до тривожної сигналізації. Відповідно до класифікації видів економічної діяльності спосіб належить до галузі Секції F - Будівництво, 45.3 Установлення інженерного устаткування будівель та споруд, 45.31.0 Електромонтажні роботи. "Спосіб контролю за цілісністю кабельних ліній зв'язку" використовується для охорони кабельних ліній зв'язку. Аналогів даного способу не виявлено. Ознаки "Способу контролю за цілісністю кабельних ліній зв'язку": передача інформації про стан об'єкта, що охороняється, на центральний сервер відбувається через абонентські комплекти автоматичної телефонної станції; кількість контрольованих ліній та (або) об'єктів необмежена; для контролю за станом ліній та приведення абонентських комплектів в активний стан в сигналізації "ДА-001" використовуються реле, транзисторні ключі або оптрони. В основу корисної моделі поставлена задача, на вирішення якої спрямовано розробку корисної моделі, створення охоронної сигналізації кабельних ліній, принцип роботи якої базувався би на використанні вільного обладнання автоматичних телефонних станцій. Поставлена задача вирішується тим, що тривожний сигнал про порушення цілісності електричного кола, створеного жилами пари кабелю електрозв'язку, навантажених резистором, вважається сигнал телефонного виклику з контрольного абонентського комплекту. Сигнал телефонного виклику викликається функцією "Гаряча лінія (Hott-line) із затримкою або без затримки", активованою на контрольному абонентському комплекті телефонної станції при його активації передавально-контрольним пристроєм, та передається по каналах телефонної мережі електрозв'язку. Опис роботи сигналізації. Варіант №1: Охорона кабельних ліній зв'язку по вільних парах кабельних ліній зв'язку. Схема електрична принципова наведена в кресленні Фіг. 1. Опис роботи схеми: У "черговому" режимі охорони кабельної лінії з блока живлення на обмотку реле Р1 подається напруга постійного струму і цим утримує контакти реле К1.1 в розімкненому стані. При пошкодженні контрольної пари через обмотку реле припиняє протікати струм. Контакти реле переводяться в замкнутий стан і комутують резистор R1 номіналом 600 Ом (що імітує опір телефонного апарату при піднятій трубці) на телефонну лінію, чим переводить абонентський комплект в активний стан, а попередня активація функції "Hott-line" забезпечує автоматичний набір заданого номера. Отримання виклику з телефонного номера, що знаходиться під охороною, вказує операторові про пошкодження телефонної лінії. Варіант №2 Охорона кабельної ліній зв'язку по вільній парі кабельної лінії зв'язку. Схема електрична принципова наведена в кресленні Фіг. 2. Опис роботи схеми: У "черговому" режимі охорони кабельної лінії з абонентського комплекту на охоронний модуль подається напруга постійного струму, яка є напругою зсуву транзистора Т1. Напруга зсуву через дільник напруги R1-R3 утримує транзистор у відкритому стані. Перемичкою, встановленою на дальньому кінці лінії зв'язку, досягається подача на базу транзистора запірної напруги. При пошкодженні кабельної лінії зв'язку на базі транзистора знижується рівень запірної напруги, транзистор відкривається і через нього починає протікати струм. Внутрішній опір транзистора стає рівним сотням Ом (відповідним величині опору телефонного апарату при піднятій трубці), чим переводить абонентський комплект в активний стан, а попередня активація функції "Hott-line" забезпечує автоматичний набір заданого номера. Отримання виклику з телефонного номера, що знаходиться під охороною, вказує операторові про пошкодження телефонної лінії або розрив ланцюга контактів датчиків контрольних. Варіант № 3 Охорона кабельної ліній зв'язку по задіяній для забезпечення зв'язку парі кабельної лінії зв'язку та абонентському комплекту. Схема електрична принципова наведена в кресленні Фіг. 3. Опис роботи схеми: У "черговому" режимі охорони кабельної лінії з абонентського комплекту на охоронний модуль подається напруга постійного струму, яка є напругою живлення оптрона. Напруга живлення через дільник напруги R1-R2 утримує в розімкнутому стані контакти оптрона. 1 UA 88885 U 5 10 15 20 25 30 При пошкодженні кабельної лінії зв'язку знижується рівень живлячої напруги, контакти замикаються і через них починає протікати струм. Опір резистора R3 рівний 600 Ом, переводить абонентський комплект в активний стан, а попередня активація функції "Hott-line" забезпечує автоматичний набір заданого номера. Отримання виклику з телефонного номера, що знаходиться під охороною, вказує операторові про пошкодження телефонної лінії або розрив ланцюга контактів датчиків контрольних. Суть корисної моделі пояснюють креслення. Фіг. 1 Схема електрична принципова системи сигналізації при охороні кабельних ліній зв'язку по вільних парах кабельних ліній зв'язку. Фіг. 2 Схема електрична функціональна при охороні кабельної ліній зв'язку по задіяній для забезпечення зв'язку парі кабельної лінії зв'язку та абонентському комплекту. Специфікація: 1 - Bat1 (блок живлення) -1 на виносний концентратор (можливо задіяти станційне живлення; 2 - DA1 (оптоелектронне реле, оптрон) - по кількості ліній зв'язку, що охороняються; 3 - Р1 (реле) - по кількості ліній зв'язку, що охороняються; 4 - R1 (резистор) - 1шт. на одну лінію зв'язку, що охороняється; 5 - R2 (резистор) - 1шт. на одну лінію зв'язку, що охороняється; 6 - R3 (резистор) - 1шт. на одну лінію зв'язку, що охороняється; 7 - РШ (розподільча шафа); 8 - Телефонна лінія (М1-Мn) - кількість за потребою; 9 - Діод випрямляючий VD1 – 1 шт на одну лінію зв'язку, що охороняється; 10 - Стабілітрон VD2 - 1шт на одну лінію зв'язку, що охороняється. 11 - Абонентський Комплект 12 - (К1.1) - контакти реле 8. Технічним результатом розробки є створення сигналізації нового виду, яка працює за рахунок використання абонентських комплектів автоматичних телефонних станцій та контролю кабельних ліній, що використовуються для забезпечення зв'язку для шифрування адреси контрольного сигналу та передачі його до пульта оператора. 9. Можливість одержання заявленого технічного результату охоронної сигналізації кабельних ліній -«ДА-001" доводиться на практиці, так як з травня 2008 року вона почала вводитись в експлуатацію на об'єктах ТОВ "Оптіма - Телеком" (на сьогоднішній день правонаступником є ПрАТ "Фарлеп-Інвест"). 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб контролю за цілісністю кабельних ліній зв'язку, при якому тривожний сигнал формують сигналом телефонного виклику із застосуванням функції "Гаряча лінія (Hott-line) із затримкою або без затримки", активованої на абонентському комплекті телефонної станції при його активації передавально-контрольним пристроєм, по ознаках порушення цілісності електричного кола, створенного жилами пари кабелю електрозв'язку, навантажених резистором, та передають по каналах телефонної мережі електрозв'язку. 2 UA 88885 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
