Спосіб визначення пошкодження кабельних ліній зв’язку

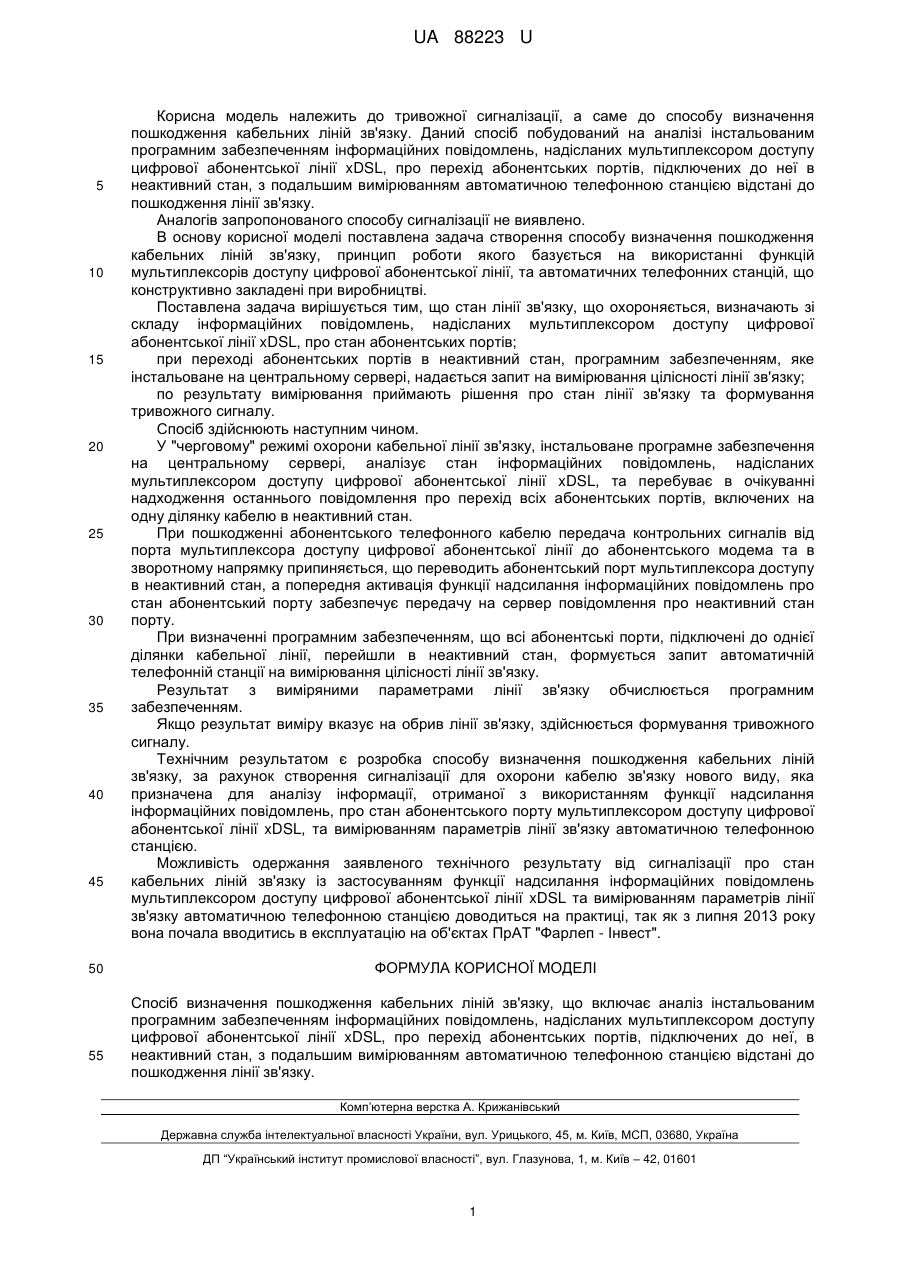

Реферат: UA 88223 U UA 88223 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тривожної сигналізації, а саме до способу визначення пошкодження кабельних ліній зв'язку. Даний спосіб побудований на аналізі інстальованим програмним забезпеченням інформаційних повідомлень, надісланих мультиплексором доступу цифрової абонентської лінії xDSL, про перехід абонентських портів, підключених до неї в неактивний стан, з подальшим вимірюванням автоматичною телефонною станцією відстані до пошкодження лінії зв'язку. Аналогів запропонованого способу сигналізації не виявлено. В основу корисної моделі поставлена задача створення способу визначення пошкодження кабельних ліній зв'язку, принцип роботи якого базується на використанні функцій мультиплексорів доступу цифрової абонентської лінії, та автоматичних телефонних станцій, що конструктивно закладені при виробництві. Поставлена задача вирішується тим, що стан лінії зв'язку, що охороняється, визначають зі складу інформаційних повідомлень, надісланих мультиплексором доступу цифрової абонентської лінії xDSL, про стан абонентських портів; при переході абонентських портів в неактивний стан, програмним забезпеченням, яке інстальоване на центральному сервері, надається запит на вимірювання цілісності лінії зв'язку; по результату вимірювання приймають рішення про стан лінії зв'язку та формування тривожного сигналу. Спосіб здійснюють наступним чином. У "черговому" режимі охорони кабельної лінії зв'язку, інстальоване програмне забезпечення на центральному сервері, аналізує стан інформаційних повідомлень, надісланих мультиплексором доступу цифрової абонентської лінії xDSL, та перебуває в очікуванні надходження останнього повідомлення про перехід всіх абонентських портів, включених на одну ділянку кабелю в неактивний стан. При пошкодженні абонентського телефонного кабелю передача контрольних сигналів від порта мультиплексора доступу цифрової абонентської лінії до абонентського модема та в зворотному напрямку припиняється, що переводить абонентський порт мультиплексора доступу в неактивний стан, а попередня активація функції надсилання інформаційних повідомлень про стан абонентський порту забезпечує передачу на сервер повідомлення про неактивний стан порту. При визначенні програмним забезпеченням, що всі абонентські порти, підключені до однієї ділянки кабельної лінії, перейшли в неактивний стан, формується запит автоматичній телефонній станції на вимірювання цілісності лінії зв'язку. Результат з виміряними параметрами лінії зв'язку обчислюється програмним забезпеченням. Якщо результат виміру вказує на обрив лінії зв'язку, здійснюється формування тривожного сигналу. Технічним результатом є розробка способу визначення пошкодження кабельних ліній зв'язку, за рахунок створення сигналізації для охорони кабелю зв'язку нового виду, яка призначена для аналізу інформації, отриманої з використанням функції надсилання інформаційних повідомлень, про стан абонентського порту мультиплексором доступу цифрової абонентської лінії xDSL, та вимірюванням параметрів лінії зв'язку автоматичною телефонною станцією. Можливість одержання заявленого технічного результату від сигналізації про стан кабельних ліній зв'язку із застосуванням функції надсилання інформаційних повідомлень мультиплексором доступу цифрової абонентської лінії xDSL та вимірюванням параметрів лінії зв'язку автоматичною телефонною станцією доводиться на практиці, так як з липня 2013 року вона почала вводитись в експлуатацію на об'єктах ПрАТ "Фарлеп - Інвест". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб визначення пошкодження кабельних ліній зв'язку, що включає аналіз інстальованим програмним забезпеченням інформаційних повідомлень, надісланих мультиплексором доступу цифрової абонентської лінії xDSL, про перехід абонентських портів, підключених до неї, в неактивний стан, з подальшим вимірюванням автоматичною телефонною станцією відстані до пошкодження лінії зв'язку. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
