Мішалка

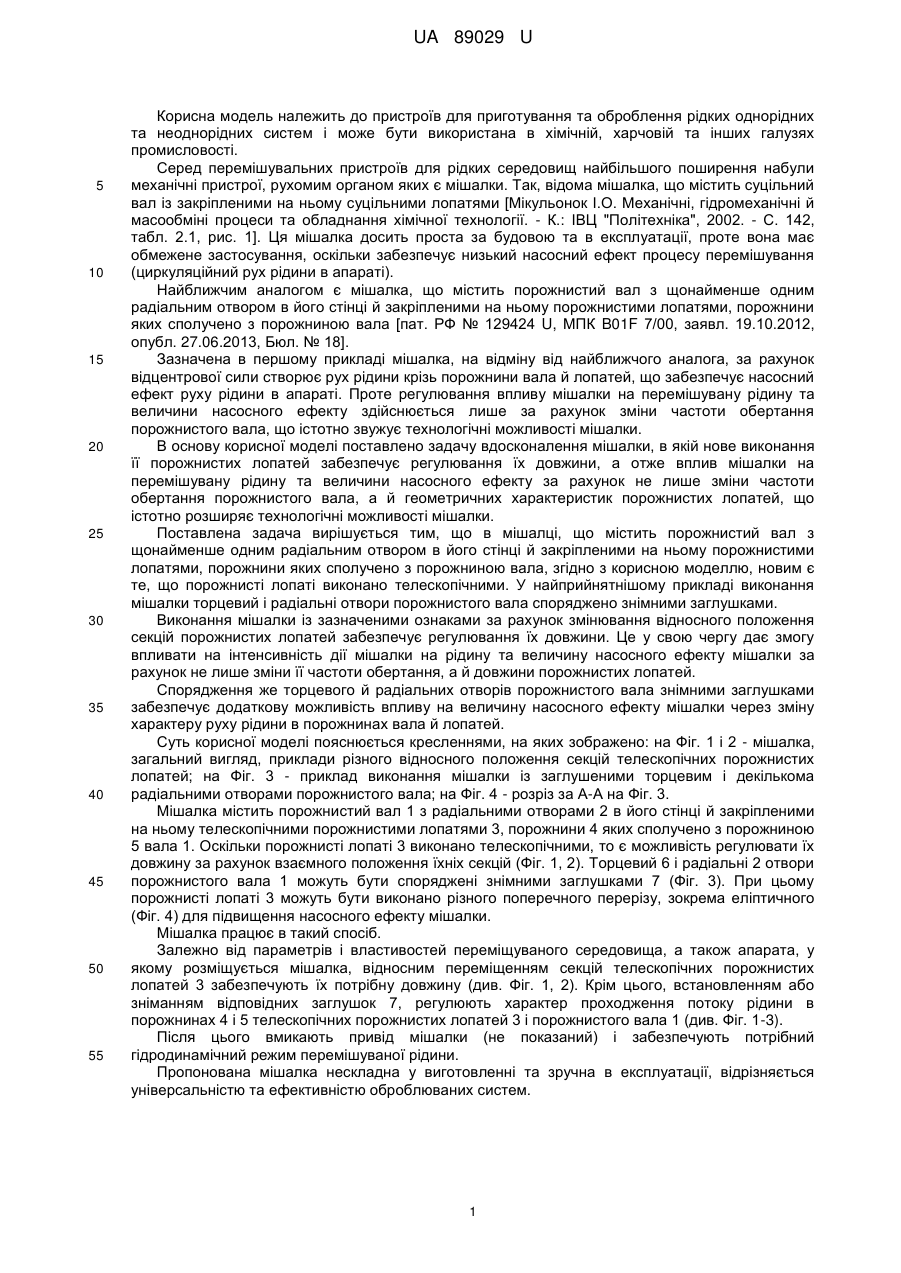

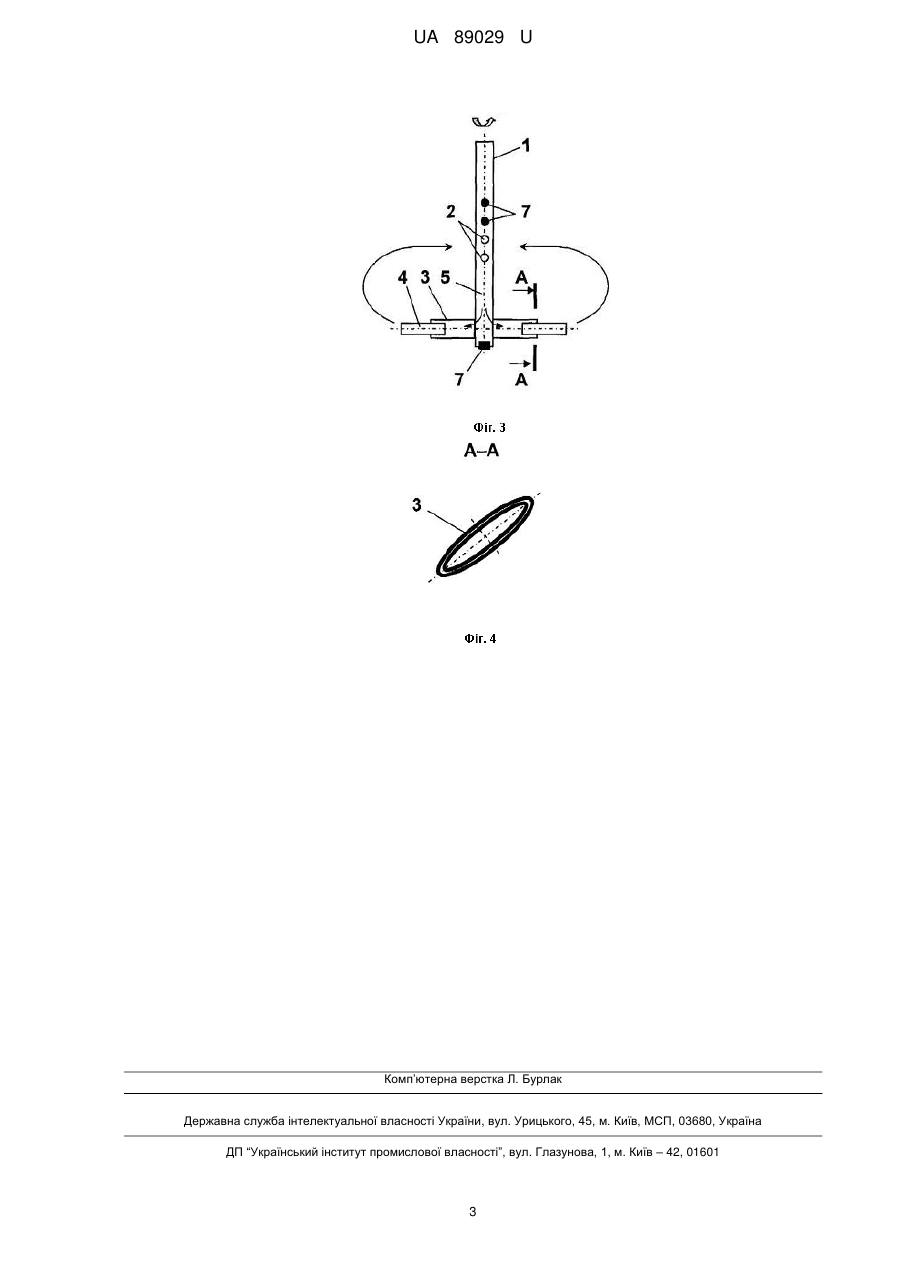

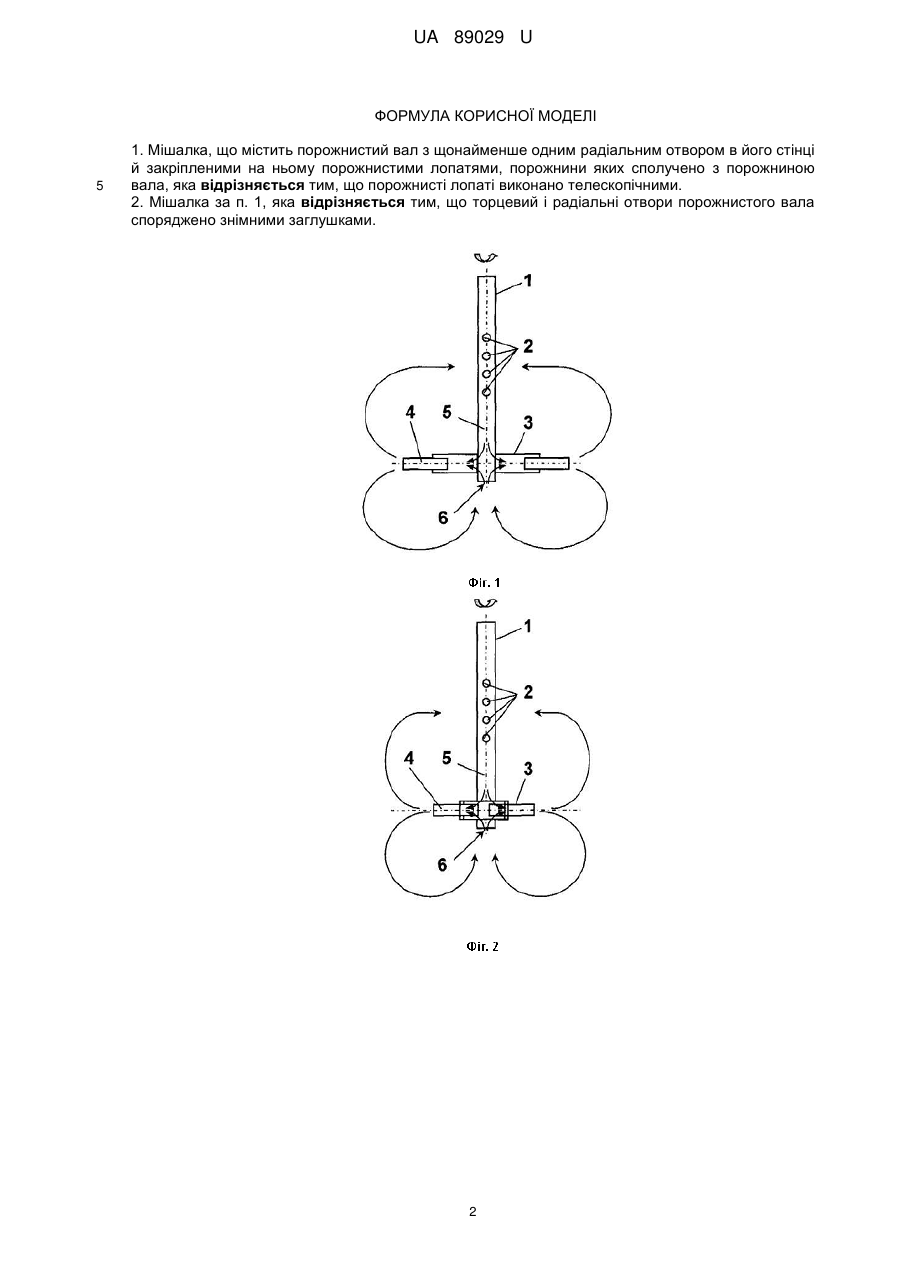

Реферат: UA 89029 U UA 89029 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для приготування та оброблення рідких однорідних та неоднорідних систем і може бути використана в хімічній, харчовій та інших галузях промисловості. Серед перемішувальних пристроїв для рідких середовищ найбільшого поширення набули механічні пристрої, рухомим органом яких є мішалки. Так, відома мішалка, що містить суцільний вал із закріпленими на ньому суцільними лопатями [Мікульонок І.О. Механічні, гідромеханічні й масообміні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. - С. 142, табл. 2.1, рис. 1]. Ця мішалка досить проста за будовою та в експлуатації, проте вона має обмежене застосування, оскільки забезпечує низький насосний ефект процесу перемішування (циркуляційний рух рідини в апараті). Найближчим аналогом є мішалка, що містить порожнистий вал з щонайменше одним радіальним отвором в його стінці й закріпленими на ньому порожнистими лопатями, порожнини яких сполучено з порожниною вала [пат. РФ № 129424 U, МПК B01F 7/00, заявл. 19.10.2012, опубл. 27.06.2013, Бюл. № 18]. Зазначена в першому прикладі мішалка, на відміну від найближчого аналога, за рахунок відцентрової сили створює рух рідини крізь порожнини вала й лопатей, що забезпечує насосний ефект руху рідини в апараті. Проте регулювання впливу мішалки на перемішувану рідину та величини насосного ефекту здійснюється лише за рахунок зміни частоти обертання порожнистого вала, що істотно звужує технологічні можливості мішалки. В основу корисної моделі поставлено задачу вдосконалення мішалки, в якій нове виконання її порожнистих лопатей забезпечує регулювання їх довжини, а отже вплив мішалки на перемішувану рідину та величини насосного ефекту за рахунок не лише зміни частоти обертання порожнистого вала, а й геометричних характеристик порожнистих лопатей, що істотно розширяє технологічні можливості мішалки. Поставлена задача вирішується тим, що в мішалці, що містить порожнистий вал з щонайменше одним радіальним отвором в його стінці й закріпленими на ньому порожнистими лопатями, порожнини яких сполучено з порожниною вала, згідно з корисною моделлю, новим є те, що порожнисті лопаті виконано телескопічними. У найприйнятнішому прикладі виконання мішалки торцевий і радіальні отвори порожнистого вала споряджено знімними заглушками. Виконання мішалки із зазначеними ознаками за рахунок змінювання відносного положення секцій порожнистих лопатей забезпечує регулювання їх довжини. Це у свою чергу дає змогу впливати на інтенсивність дії мішалки на рідину та величину насосного ефекту мішалки за рахунок не лише зміни її частоти обертання, а й довжини порожнистих лопатей. Спорядження же торцевого й радіальних отворів порожнистого вала знімними заглушками забезпечує додаткову можливість впливу на величину насосного ефекту мішалки через зміну характеру руху рідини в порожнинах вала й лопатей. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 і 2 - мішалка, загальний вигляд, приклади різного відносного положення секцій телескопічних порожнистих лопатей; на Фіг. 3 - приклад виконання мішалки із заглушеними торцевим і декількома радіальними отворами порожнистого вала; на Фіг. 4 - розріз за А-А на Фіг. 3. Мішалка містить порожнистий вал 1 з радіальними отворами 2 в його стінці й закріпленими на ньому телескопічними порожнистими лопатями 3, порожнини 4 яких сполучено з порожниною 5 вала 1. Оскільки порожнисті лопаті 3 виконано телескопічними, то є можливість регулювати їх довжину за рахунок взаємного положення їхніх секцій (Фіг. 1, 2). Торцевий 6 і радіальні 2 отвори порожнистого вала 1 можуть бути споряджені знімними заглушками 7 (Фіг. 3). При цьому порожнисті лопаті 3 можуть бути виконано різного поперечного перерізу, зокрема еліптичного (Фіг. 4) для підвищення насосного ефекту мішалки. Мішалка працює в такий спосіб. Залежно від параметрів і властивостей переміщуваного середовища, а також апарата, у якому розміщується мішалка, відносним переміщенням секцій телескопічних порожнистих лопатей 3 забезпечують їх потрібну довжину (див. Фіг. 1, 2). Крім цього, встановленням або зніманням відповідних заглушок 7, регулюють характер проходження потоку рідини в порожнинах 4 і 5 телескопічних порожнистих лопатей 3 і порожнистого вала 1 (див. Фіг. 1-3). Після цього вмикають привід мішалки (не показаний) і забезпечують потрібний гідродинамічний режим перемішуваної рідини. Пропонована мішалка нескладна у виготовленні та зручна в експлуатації, відрізняється універсальністю та ефективністю оброблюваних систем. 1 UA 89029 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Мішалка, що містить порожнистий вал з щонайменше одним радіальним отвором в його стінці й закріпленими на ньому порожнистими лопатями, порожнини яких сполучено з порожниною вала, яка відрізняється тим, що порожнисті лопаті виконано телескопічними. 2. Мішалка за п. 1, яка відрізняється тим, що торцевий і радіальні отвори порожнистого вала споряджено знімними заглушками. 2 UA 89029 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
