Розетка електрична

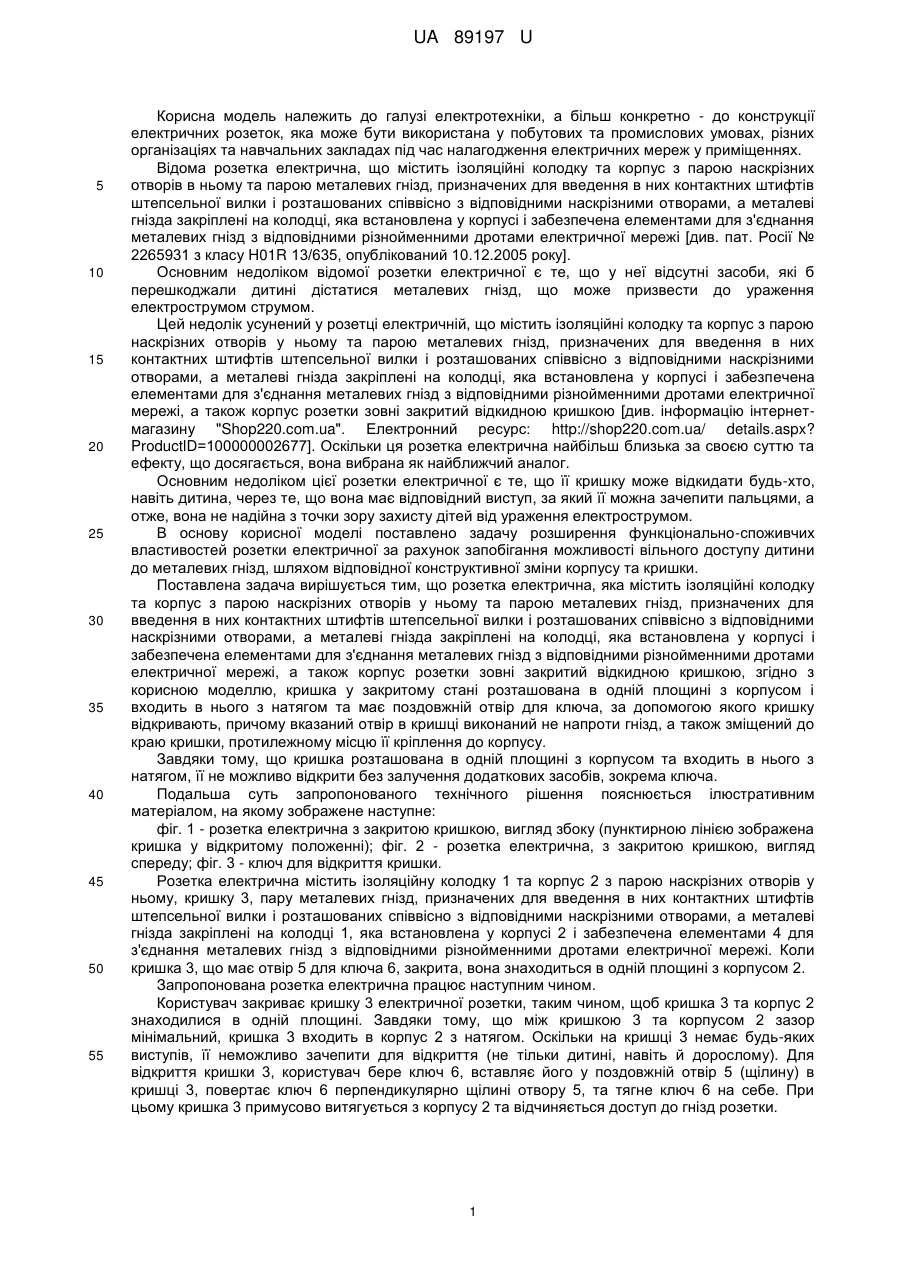

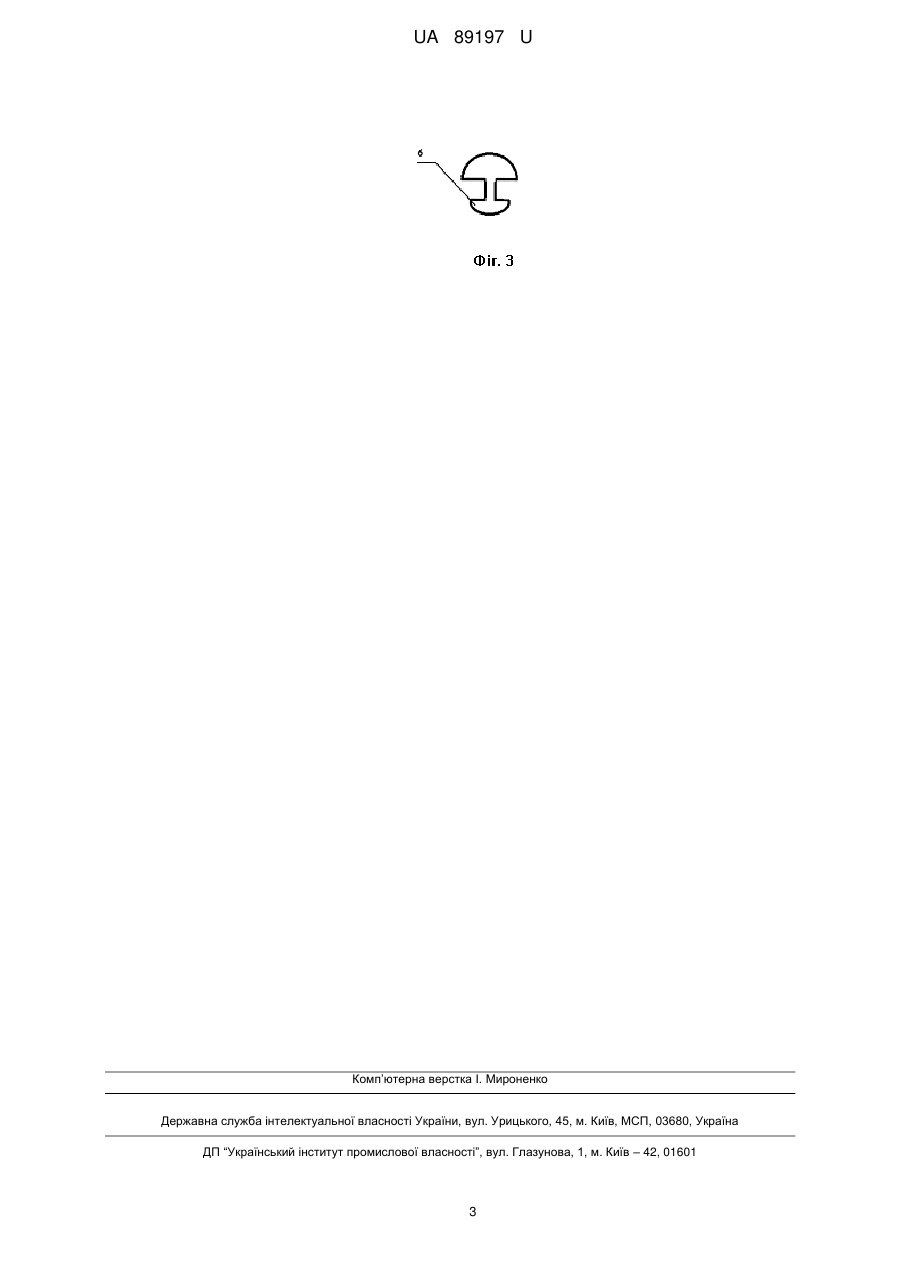

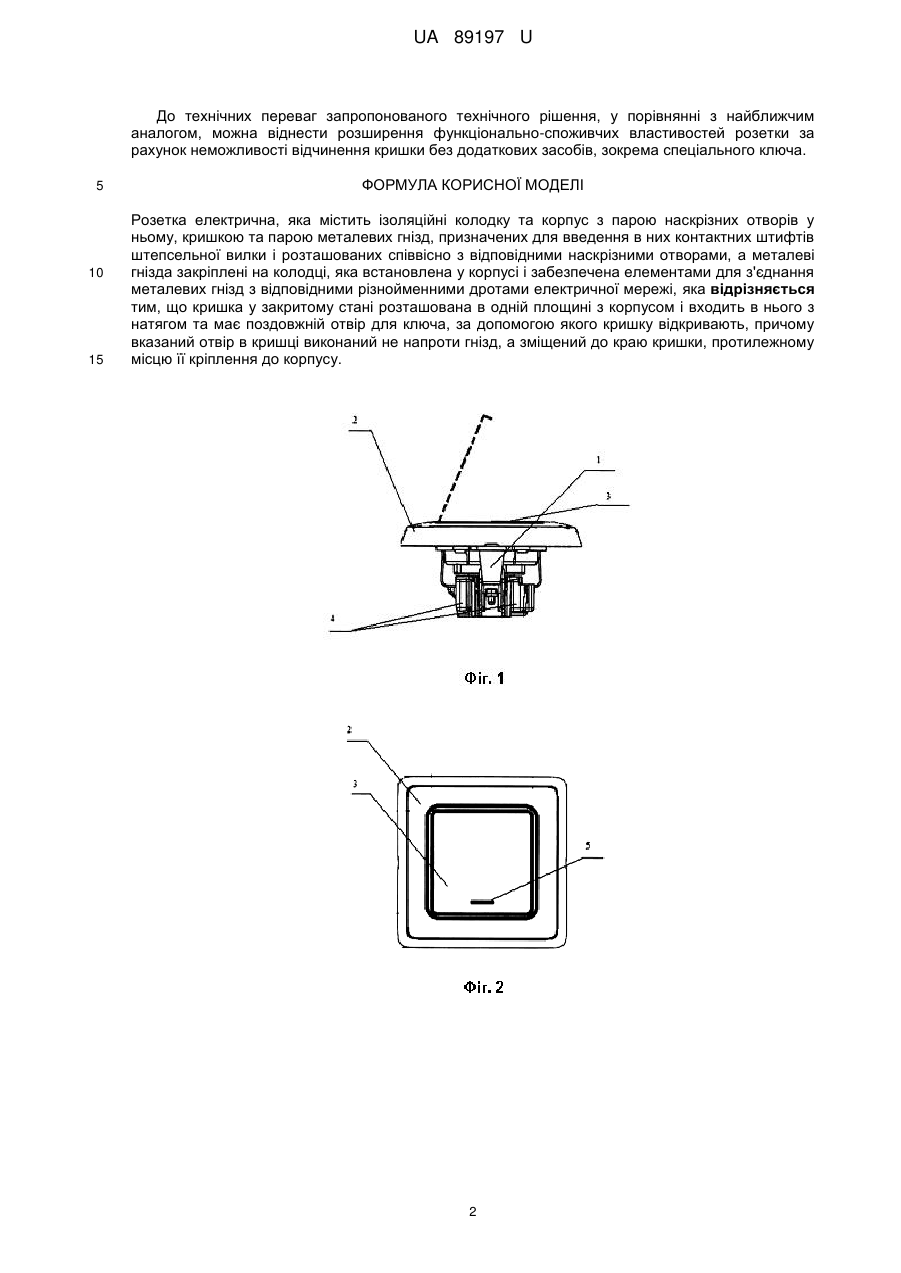

Реферат: UA 89197 U UA 89197 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротехніки, а більш конкретно - до конструкції електричних розеток, яка може бути використана у побутових та промислових умовах, різних організаціях та навчальних закладах під час налагодження електричних мереж у приміщеннях. Відома розетка електрична, що містить ізоляційні колодку та корпус з парою наскрізних отворів в ньому та парою металевих гнізд, призначених для введення в них контактних штифтів штепсельної вилки і розташованих співвісно з відповідними наскрізними отворами, а металеві гнізда закріплені на колодці, яка встановлена у корпусі і забезпечена елементами для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі [див. пат. Росії № 2265931 з класу H01R 13/635, опублікований 10.12.2005 року]. Основним недоліком відомої розетки електричної є те, що у неї відсутні засоби, які б перешкоджали дитині дістатися металевих гнізд, що може призвести до ураження електрострумом струмом. Цей недолік усунений у розетці електричній, що містить ізоляційні колодку та корпус з парою наскрізних отворів у ньому та парою металевих гнізд, призначених для введення в них контактних штифтів штепсельної вилки і розташованих співвісно з відповідними наскрізними отворами, а металеві гнізда закріплені на колодці, яка встановлена у корпусі і забезпечена елементами для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі, а також корпус розетки зовні закритий відкидною кришкою [див. інформацію інтернетмагазину "Shop220.com.ua". Електронний ресурс: http://shop220.com.ua/ details.aspx? ProductlD=100000002677]. Оскільки ця розетка електрична найбільш близька за своєю суттю та ефекту, що досягається, вона вибрана як найближчий аналог. Основним недоліком цієї розетки електричної є те, що її кришку може відкидати будь-хто, навіть дитина, через те, що вона має відповідний виступ, за який її можна зачепити пальцями, а отже, вона не надійна з точки зору захисту дітей від ураження електрострумом. В основу корисної моделі поставлено задачу розширення функціонально-споживчих властивостей розетки електричної за рахунок запобігання можливості вільного доступу дитини до металевих гнізд, шляхом відповідної конструктивної зміни корпусу та кришки. Поставлена задача вирішується тим, що розетка електрична, яка містить ізоляційні колодку та корпус з парою наскрізних отворів у ньому та парою металевих гнізд, призначених для введення в них контактних штифтів штепсельної вилки і розташованих співвісно з відповідними наскрізними отворами, а металеві гнізда закріплені на колодці, яка встановлена у корпусі і забезпечена елементами для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі, а також корпус розетки зовні закритий відкидною кришкою, згідно з корисною моделлю, кришка у закритому стані розташована в одній площині з корпусом і входить в нього з натягом та має поздовжній отвір для ключа, за допомогою якого кришку відкривають, причому вказаний отвір в кришці виконаний не напроти гнізд, а також зміщений до краю кришки, протилежному місцю її кріплення до корпусу. Завдяки тому, що кришка розташована в одній площині з корпусом та входить в нього з натягом, її не можливо відкрити без залучення додаткових засобів, зокрема ключа. Подальша суть запропонованого технічного рішення пояснюється ілюстративним матеріалом, на якому зображене наступне: фіг. 1 - розетка електрична з закритою кришкою, вигляд збоку (пунктирною лінією зображена кришка у відкритому положенні); фіг. 2 - розетка електрична, з закритою кришкою, вигляд спереду; фіг. 3 - ключ для відкриття кришки. Розетка електрична містить ізоляційну колодку 1 та корпус 2 з парою наскрізних отворів у ньому, кришку 3, пару металевих гнізд, призначених для введення в них контактних штифтів штепсельної вилки і розташованих співвісно з відповідними наскрізними отворами, а металеві гнізда закріплені на колодці 1, яка встановлена у корпусі 2 і забезпечена елементами 4 для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі. Коли кришка 3, що має отвір 5 для ключа 6, закрита, вона знаходиться в одній площині з корпусом 2. Запропонована розетка електрична працює наступним чином. Користувач закриває кришку 3 електричної розетки, таким чином, щоб кришка 3 та корпус 2 знаходилися в одній площині. Завдяки тому, що між кришкою 3 та корпусом 2 зазор мінімальний, кришка 3 входить в корпус 2 з натягом. Оскільки на кришці 3 немає будь-яких виступів, її неможливо зачепити для відкриття (не тільки дитині, навіть й дорослому). Для відкриття кришки 3, користувач бере ключ 6, вставляє його у поздовжній отвір 5 (щілину) в кришці 3, повертає ключ 6 перпендикулярно щілині отвору 5, та тягне ключ 6 на себе. При цьому кришка 3 примусово витягується з корпусу 2 та відчиняється доступ до гнізд розетки. 1 UA 89197 U До технічних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести розширення функціонально-споживчих властивостей розетки за рахунок неможливості відчинення кришки без додаткових засобів, зокрема спеціального ключа. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Розетка електрична, яка містить ізоляційні колодку та корпус з парою наскрізних отворів у ньому, кришкою та парою металевих гнізд, призначених для введення в них контактних штифтів штепсельної вилки і розташованих співвісно з відповідними наскрізними отворами, а металеві гнізда закріплені на колодці, яка встановлена у корпусі і забезпечена елементами для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі, яка відрізняється тим, що кришка у закритому стані розташована в одній площині з корпусом і входить в нього з натягом та має поздовжній отвір для ключа, за допомогою якого кришку відкривають, причому вказаний отвір в кришці виконаний не напроти гнізд, а зміщений до краю кришки, протилежному місцю її кріплення до корпусу. 2 UA 89197 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
