Упаковка

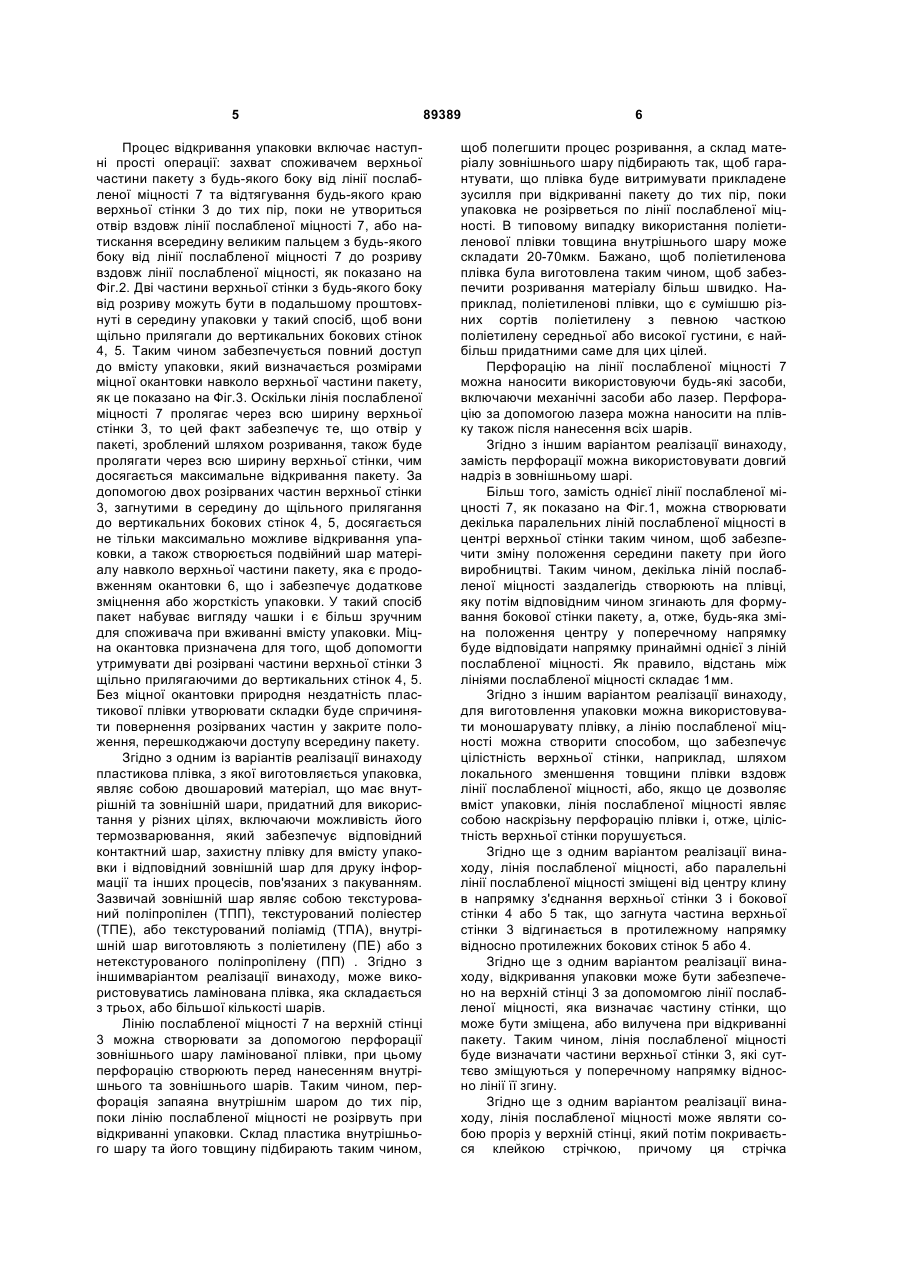

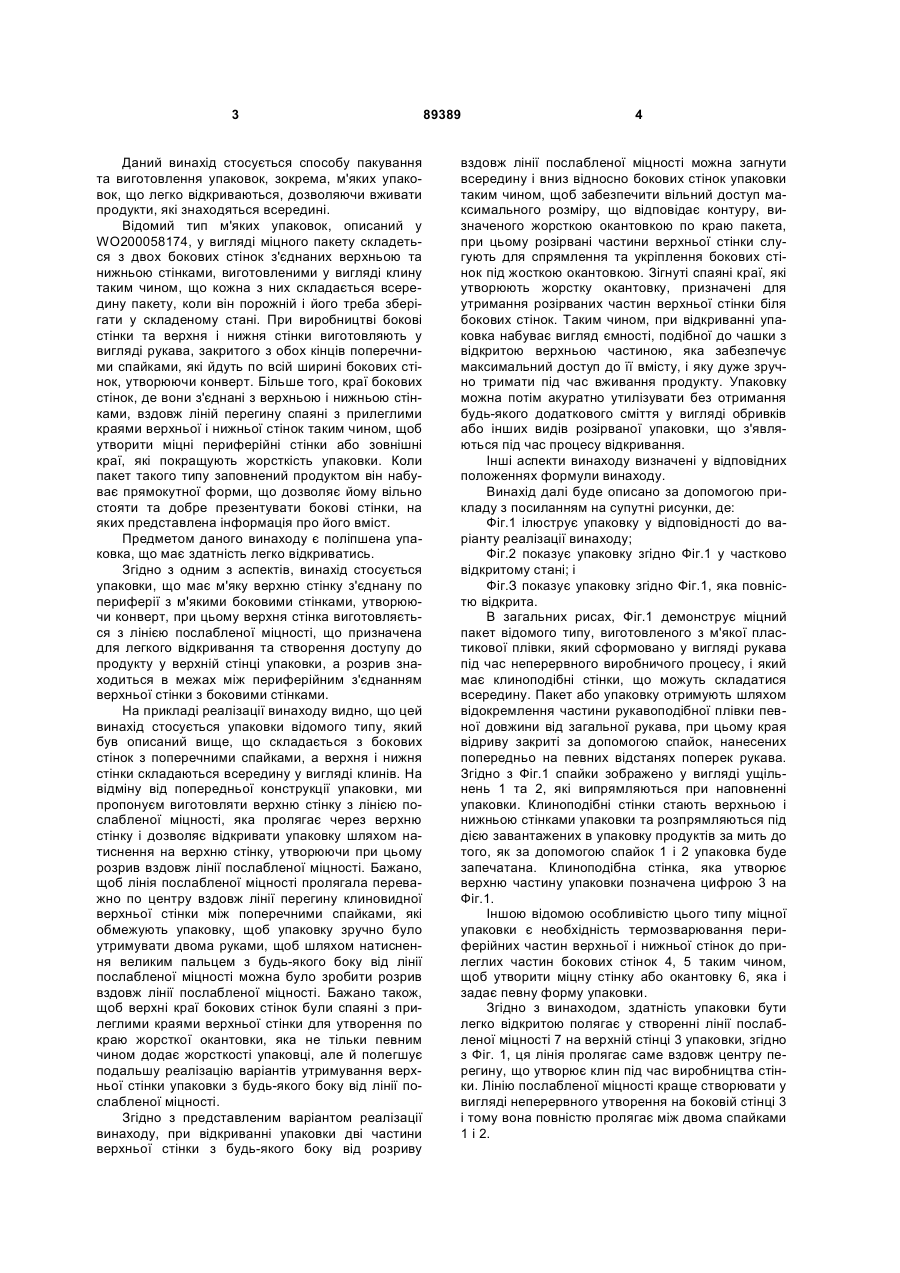

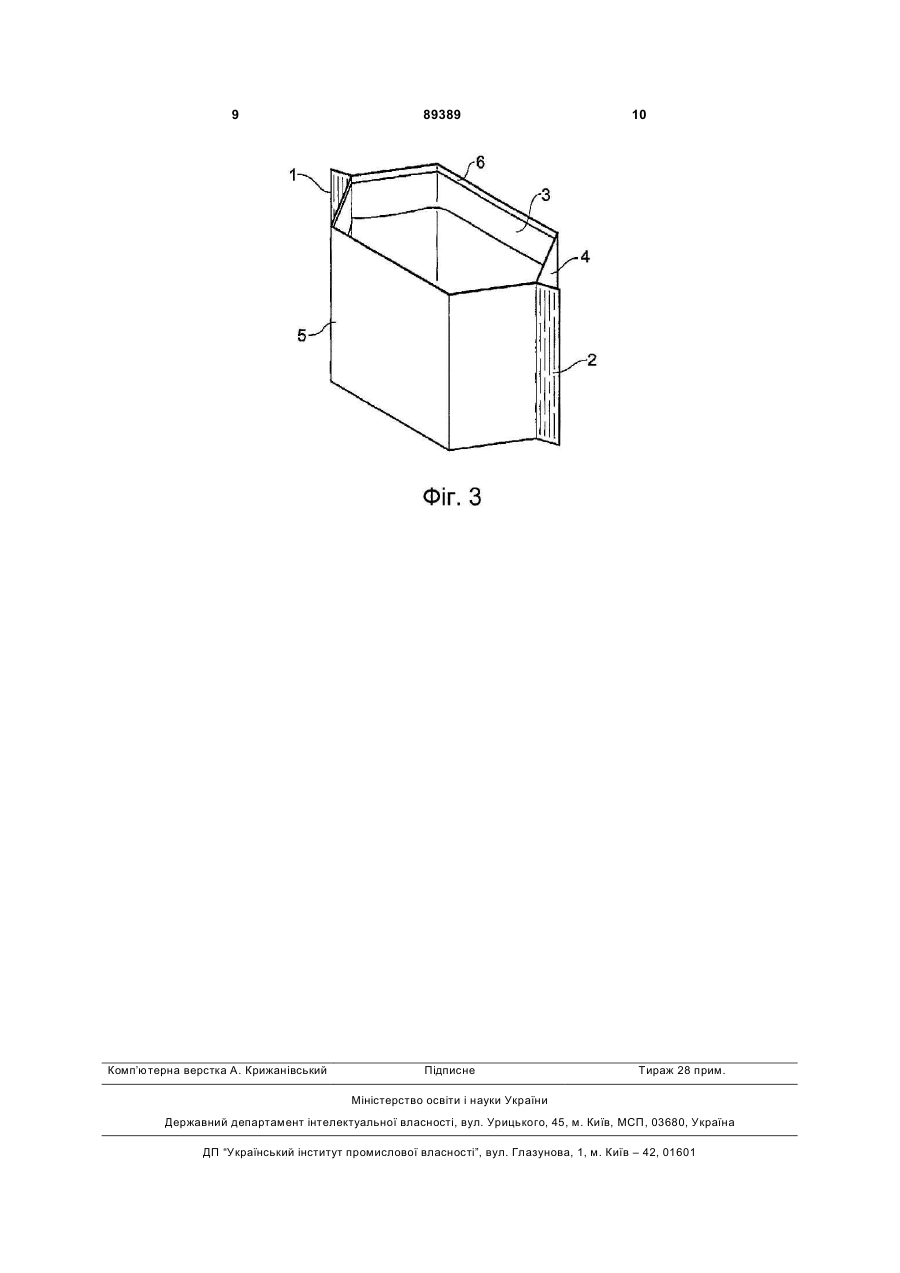

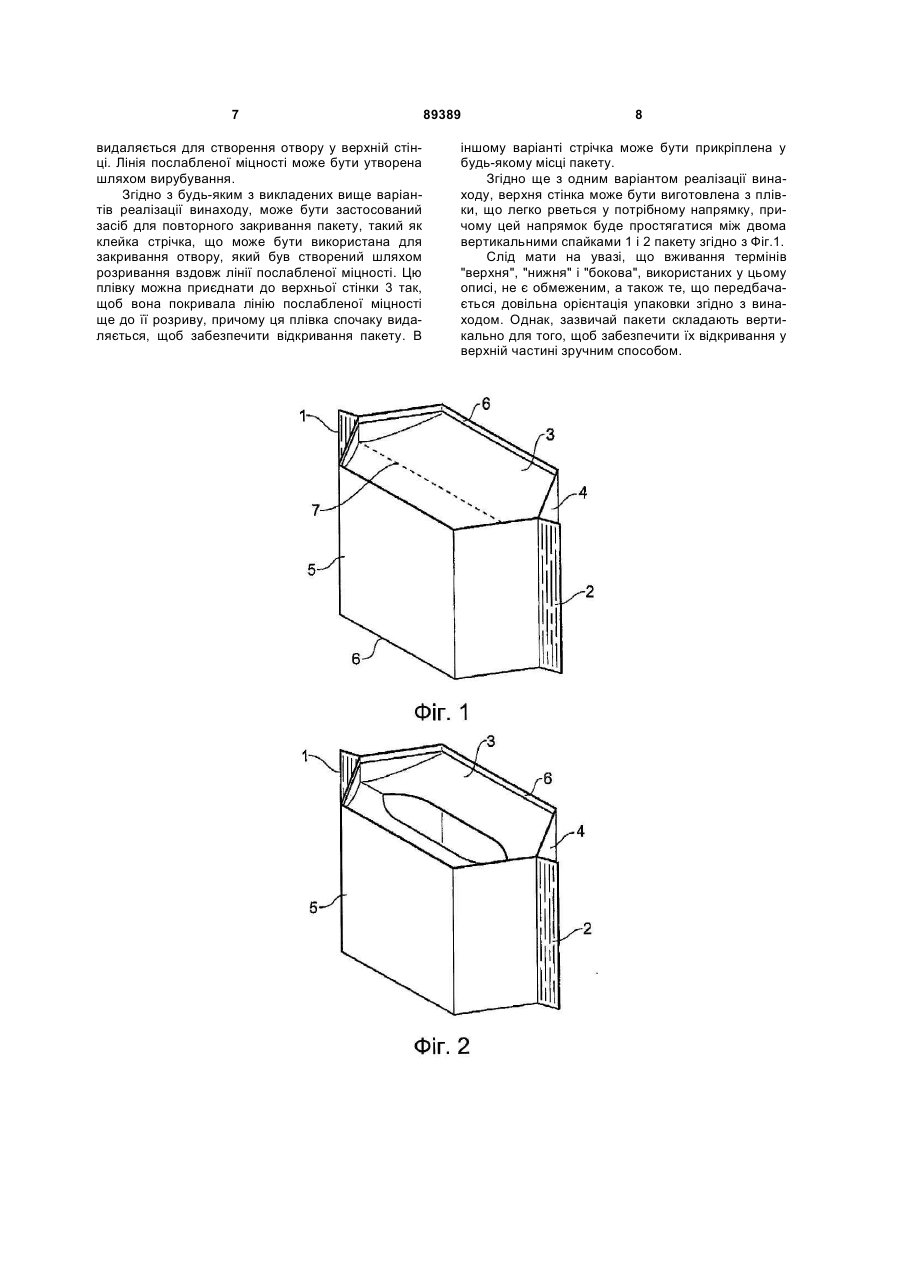

1. Упаковка, що має гнучку верхню стінку (3), яка зовнішньою кромкою з'єднана з кромками гнучких бокових стінок (4, 5) таким чином, щоб утворювався конверт, при цьому зовнішні кромки верхньої стінки (3) спаяні з зовнішніми кромками бокових стінок (4, 5), щоб утворити міцну периферійну окантовку (6), також верхня стінка (3) утворена з клинових вставок, що згинаються всередину конверта, де клинові вставки простягаються всередину від зазначеної окантовки (6) у напрямку одна до одної, яка відрізняється тим, що верхня стінка (3) містить лінію послабленої міцності (7), уздовж якої утворюється отвір у верхній стінці (3) при відкриванні, а зазначені клинові вставки згинаються всередину в напрямку бокової стінки до формування отвору. 2. Упаковка за п. 1, яка відрізняється тим, що лінія послабленої міцності формується уздовж або паралельно до лінії згину верхньої стінки між клиновими вставками. 3. Упаковка за одним з пп. 1 або 2, яка відрізняється тим, що складається з двох бокових стінок (4, 5), які з'єднані вертикальними спайками (1, 2) на протилежних сторонах пакета, а лінія послабленої міцності (7) простягається між вертикальними спайками вздовж серединної частини верхньої стінки (3). 4. Упаковка за будь-яким з попередніх пунктів, яка відрізняється тим, що містить нижню стінку, зов 2 (19) 1 3 Даний винахід стосується способу пакування та виготовлення упаковок, зокрема, м'яких упаковок, що легко відкриваються, дозволяючи вживати продукти, які знаходяться всередині. Відомий тип м'яких упаковок, описаний у WO200058174, у вигляді міцного пакету складеться з двох бокових стінок з'єднаних верхньою та нижньою стінками, виготовленими у вигляді клину таким чином, що кожна з них складається всередину пакету, коли він порожній і його треба зберігати у складеному стані. При виробництві бокові стінки та верхня і нижня стінки виготовляють у вигляді рукава, закритого з обох кінців поперечними спайками, які йдуть по всій ширині бокових стінок, утворюючи конверт. Більше того, краї бокових стінок, де вони з'єднані з верхньою і нижньою стінками, вздовж ліній перегину спаяні з прилеглими краями верхньої і нижньої стінок таким чином, щоб утворити міцні периферійні стінки або зовнішні краї, які покращують жорсткість упаковки. Коли пакет такого типу заповнений продуктом він набуває прямокутної форми, що дозволяє йому вільно стояти та добре презентувати бокові стінки, на яких представлена інформація про його вміст. Предметом даного винаходу є поліпшена упаковка, що має здатність легко відкриватись. Згідно з одним з аспектів, винахід стосується упаковки, що має м'яку верхню стінку з'єднану по периферії з м'якими боковими стінками, утворюючи конверт, при цьому верхня стінка виготовляється з лінією послабленої міцності, що призначена для легкого відкривання та створення доступу до продукту у верхній стінці упаковки, а розрив знаходиться в межах між периферійним з'єднанням верхньої стінки з боковими стінками. На прикладі реалізації винаходу видно, що цей винахід стосується упаковки відомого типу, який був описаний вище, що складається з бокових стінок з поперечними спайками, а верхня і нижня стінки складаються всередину у вигляді клинів. На відміну від попередньої конструкції упаковки, ми пропонуєм виготовляти верхню стінку з лінією послабленої міцності, яка пролягає через верхню стінку і дозволяє відкривати упаковку шляхом натиснення на верхню стінку, утворюючи при цьому розрив вздовж лінії послабленої міцності. Бажано, щоб лінія послабленої міцності пролягала переважно по центру вздовж лінії перегину клиновидної верхньої стінки між поперечними спайками, які обмежують упаковку, щоб упаковку зручно було утримувати двома руками, щоб шляхом натиснення великим пальцем з будь-якого боку від лінії послабленої міцності можна було зробити розрив вздовж лінії послабленої міцності. Бажано також, щоб верхні краї бокових стінок були спаяні з прилеглими краями верхньої стінки для утворення по краю жорсткої окантовки, яка не тільки певним чином додає жорсткості упаковці, але й полегшує подальшу реалізацію варіантів утримування верхньої стінки упаковки з будь-якого боку від лінії послабленої міцності. Згідно з представленим варіантом реалізації винаходу, при відкриванні упаковки дві частини верхньої стінки з будь-якого боку від розриву 89389 4 вздовж лінії послабленої міцності можна загнути всередину і вниз відносно бокових стінок упаковки таким чином, щоб забезпечити вільний доступ максимального розміру, що відповідає контуру, визначеного жорсткою окантовкою по краю пакета, при цьому розірвані частини верхньої стінки слугують для спрямлення та укріплення бокових стінок під жосткою окантовкою. Зігнуті спаяні краї, які утворюють жорстку окантовку, призначені для утримання розірваних частин верхньої стінки біля бокових стінок. Таким чином, при відкриванні упаковка набуває вигляд ємності, подібної до чашки з відкритою верхньою частиною, яка забезпечує максимальний доступ до її вмісту, і яку дуже зручно тримати під час вживання продукту. Упаковку можна потім акуратно утилізувати без отримання будь-якого додаткового сміття у вигляді обривків або інших видів розірваної упаковки, що з'являються під час процесу відкривання. Інші аспекти винаходу визначені у відповідних положеннях формули винаходу. Винахід далі буде описано за допомогою прикладу з посиланням на супутні рисунки, де: Фіг.1 ілюструє упаковку у відповідності до варіанту реалізації винаходу; Фіг.2 показує упаковку згідно Фіг.1 у частково відкритому стані; і Фіг.З показує упаковку згідно Фіг.1, яка повністю відкрита. В загальних рисах, Фіг.1 демонструє міцний пакет відомого типу, виготовленого з м'якої пластикової плівки, який сформовано у вигляді рукава під час неперервного виробничого процесу, і який має клиноподібні стінки, що можуть складатися всередину. Пакет або упаковку отримують шляхом відокремлення частини рукавоподібної плівки певної довжини від загальної рукава, при цьому края відриву закриті за допомогою спайок, нанесених попередньо на певних відстанях поперек рукава. Згідно з Фіг.1 спайки зображено у вигляді ущільнень 1 та 2, які випрямляються при наповненні упаковки. Клиноподібні стінки стають верхньою і нижньою стінками упаковки та розпрямляються під дією завантажених в упаковку продуктів за мить до того, як за допомогою спайок 1 і 2 упаковка буде запечатана. Клиноподібна стінка, яка утворює верхню частину упаковки позначена цифрою 3 на Фіг.1. Іншою відомою особливістю цього типу міцної упаковки є необхідність термозварювання периферійних частин верхньої і нижньої стінок до прилеглих частин бокових стінок 4, 5 таким чином, щоб утворити міцну стінку або окантовку 6, яка і задає певну форму упаковки. Згідно з винаходом, здатність упаковки бути легко відкритою полягає у створенні лінії послабленої міцності 7 на верхній стінці 3 упаковки, згідно з Фіг. 1, ця лінія пролягає саме вздовж центру перегину, що утворює клин під час виробництва стінки. Лінію послабленої міцності краще створювати у вигляді неперервного утворення на боковій стінці 3 і тому вона повністю пролягає між двома спайками 1 і 2. 5 Процес відкривання упаковки включає наступні прості операції: захват споживачем верхньої частини пакету з будь-якого боку від лінії послабленої міцності 7 та відтягування будь-якого краю верхньої стінки 3 до тих пір, поки не утвориться отвір вздовж лінії послабленої міцності 7, або натискання всередину великим пальцем з будь-якого боку від лінії послабленої міцності 7 до розриву вздовж лінії послабленої міцності, як показано на Фіг.2. Дві частини верхньої стінки з будь-якого боку від розриву можуть бути в подальшому проштовхнуті в середину упаковки у такий спосіб, щоб вони щільно прилягали до вертикальних бокових стінок 4, 5. Таким чином забезпечується повний доступ до вмісту упаковки, який визначається розмірами міцної окантовки навколо верхньої частини пакету, як це показано на Фіг.3. Оскільки лінія послабленої міцності 7 пролягає через всю ширину верхньої стінки 3, то цей факт забезпечує те, що отвір у пакеті, зроблений шляхом розривання, також буде пролягати через всю ширину верхньої стінки, чим досягається максимальне відкривання пакету. За допомогою двох розірваних частин верхньої стінки 3, загнутими в середину до щільного прилягання до вертикальних бокових стінок 4, 5, досягається не тільки максимально можливе відкривання упаковки, а також створюється подвійний шар матеріалу навколо верхньої частини пакету, яка є продовженням окантовки 6, що і забезпечує додаткове зміцнення або жорсткість упаковки. У такий спосіб пакет набуває вигляду чашки і є більш зручним для споживача при вживанні вмісту упаковки. Міцна окантовка призначена для того, щоб допомогти утримувати дві розірвані частини верхньої стінки 3 щільно прилягаючими до вертикальних стінок 4, 5. Без міцної окантовки природня нездатність пластикової плівки утворювати складки буде спричиняти повернення розірваних частин у закрите положення, перешкоджаючи доступу всередину пакету. Згідно з одним із варіантів реалізації винаходу пластикова плівка, з якої виготовляється упаковка, являє собою двошаровий матеріал, що має внутрішній та зовнішній шари, придатний для використання у різних цілях, включаючи можливість його термозварювання, який забезпечує відповідний контактний шар, захистну плівку для вмісту упаковки і відповідний зовнішній шар для друку інформації та інших процесів, пов'язаних з пакуванням. Зазвичай зовнішній шар являє собою текстурований поліпропілен (ТПП), текстурований поліестер (ТПЕ), або текстурований поліамід (ТПА), внутрішній шар виготовляють з поліетилену (ПЕ) або з нетекстурованого поліпропілену (ПП) . Згідно з іншимваріантом реалізації винаходу, може використовуватись ламінована плівка, яка складається з трьох, або більшої кількості шарів. Лінію послабленої міцності 7 на верхній стінці 3 можна створювати за допомогою перфорації зовнішнього шару ламінованої плівки, при цьому перфорацію створюють перед нанесенням внутрішнього та зовнішнього шарів. Таким чином, перфорація запаяна внутрішнім шаром до тих пір, поки лінію послабленої міцності не розірвуть при відкриванні упаковки. Склад пластика внутрішнього шару та його товщину підбирають таким чином, 89389 6 щоб полегшити процес розривання, а склад матеріалу зовнішнього шару підбирають так, щоб гарантувати, що плівка буде витримувати прикладене зусилля при відкриванні пакету до тих пір, поки упаковка не розірветься по лінії послабленої міцності. В типовому випадку використання поліетиленової плівки товщина внутрішнього шару може складати 20-70мкм. Бажано, щоб поліетиленова плівка була виготовлена таким чином, щоб забезпечити розривання матеріалу більш швидко. Наприклад, поліетиленові плівки, що є сумішшю різних сортів поліетилену з певною часткою поліетилену середньої або високої густини, є найбільш придатними саме для цих цілей. Перфорацію на лінії послабленої міцності 7 можна наносити використовуючи будь-які засоби, включаючи механічні засоби або лазер. Перфорацію за допомогою лазера можна наносити на плівку також після нанесення всіх шарів. Згідно з іншим варіантом реалізації винаходу, замість перфорації можна використовувати довгий надріз в зовнішньому шарі. Більш того, замість однієї лінії послабленої міцності 7, як показано на Фіг.1, можна створювати декілька паралельних ліній послабленої міцності в центрі верхньої стінки таким чином, щоб забезпечити зміну положення середини пакету при його виробництві. Таким чином, декілька ліній послабленої міцності заздалегідь створюють на плівці, яку потім відповідним чином згинають для формування бокової стінки пакету, а, отже, будь-яка зміна положення центру у поперечному напрямку буде відповідати напрямку принаймні однієї з ліній послабленої міцності. Як правило, відстань між лініями послабленої міцності складає 1мм. Згідно з іншим варіантом реалізації винаходу, для виготовлення упаковки можна використовувати моношарувату плівку, а лінію послабленої міцності можна створити способом, що забезпечує цілістність верхньої стінки, наприклад, шляхом локального зменшення товщини плівки вздовж лінії послабленої міцності, або, якщо це дозволяє вміст упаковки, лінія послабленої міцності являє собою наскрізьну перфорацію плівки і, отже, цілістність верхньої стінки порушується. Згідно ще з одним варіантом реалізації винаходу, лінія послабленої міцності, або паралельні лінії послабленої міцності зміщені від центру клину в напрямку з'єднання верхньої стінки 3 і бокової стінки 4 або 5 так, що загнута частина верхньої стінки 3 відгинається в протилежному напрямку відносно протилежних бокових стінок 5 або 4. Згідно ще з одним варіантом реалізації винаходу, відкривання упаковки може бути забезпечено на верхній стінці 3 за допомомгою лінії послабленої міцності, яка визначає частину стінки, що може бути зміщена, або вилучена при відкриванні пакету. Таким чином, лінія послабленої міцності буде визначати частини верхньої стінки 3, які суттєво зміщуються у поперечному напрямку відносно лінії її згину. Згідно ще з одним варіантом реалізації винаходу, лінія послабленої міцності може являти собою проріз у верхній стінці, який потім покривається клейкою стрічкою, причому ця стрічка 7 видаляється для створення отвору у верхній стінці. Лінія послабленої міцності може бути утворена шляхом вирубування. Згідно з будь-яким з викладених вище варіантів реалізації винаходу, може бути застосований засіб для повторного закривання пакету, такий як клейка стрічка, що може бути використана для закривання отвору,який був створений шляхом розривання вздовж лінії послабленої міцності. Цю плівку можна приєднати до верхньої стінки 3 так, щоб вона покривала лінію послабленої міцності ще до її розриву, причому ця плівка спочаку видаляється, щоб забезпечити відкривання пакету. В 89389 8 іншому варіанті стрічка може бути прикріплена у будь-якому місці пакету. Згідно ще з одним варіантом реалізації винаходу, верхня стінка може бути виготовлена з плівки, що легко рветься у потрібному напрямку, причому цей напрямок буде простягатися між двома вертикальними спайками 1 і 2 пакету згідно з Фіг.1. Слід мати на увазі, що вживання термінів "верхня", "нижня" і "бокова", використаних у цьому описі, не є обмеженим, а також те, що передбачається довільна орієнтація упаковки згідно з винаходом. Однак, зазвичай пакети складають вертикально для того, щоб забезпечити їх відкривання у верхній частині зручним способом. 9 Комп’ютерна верстка А. Крижанівський 89389 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
