Горно агломераційної машини

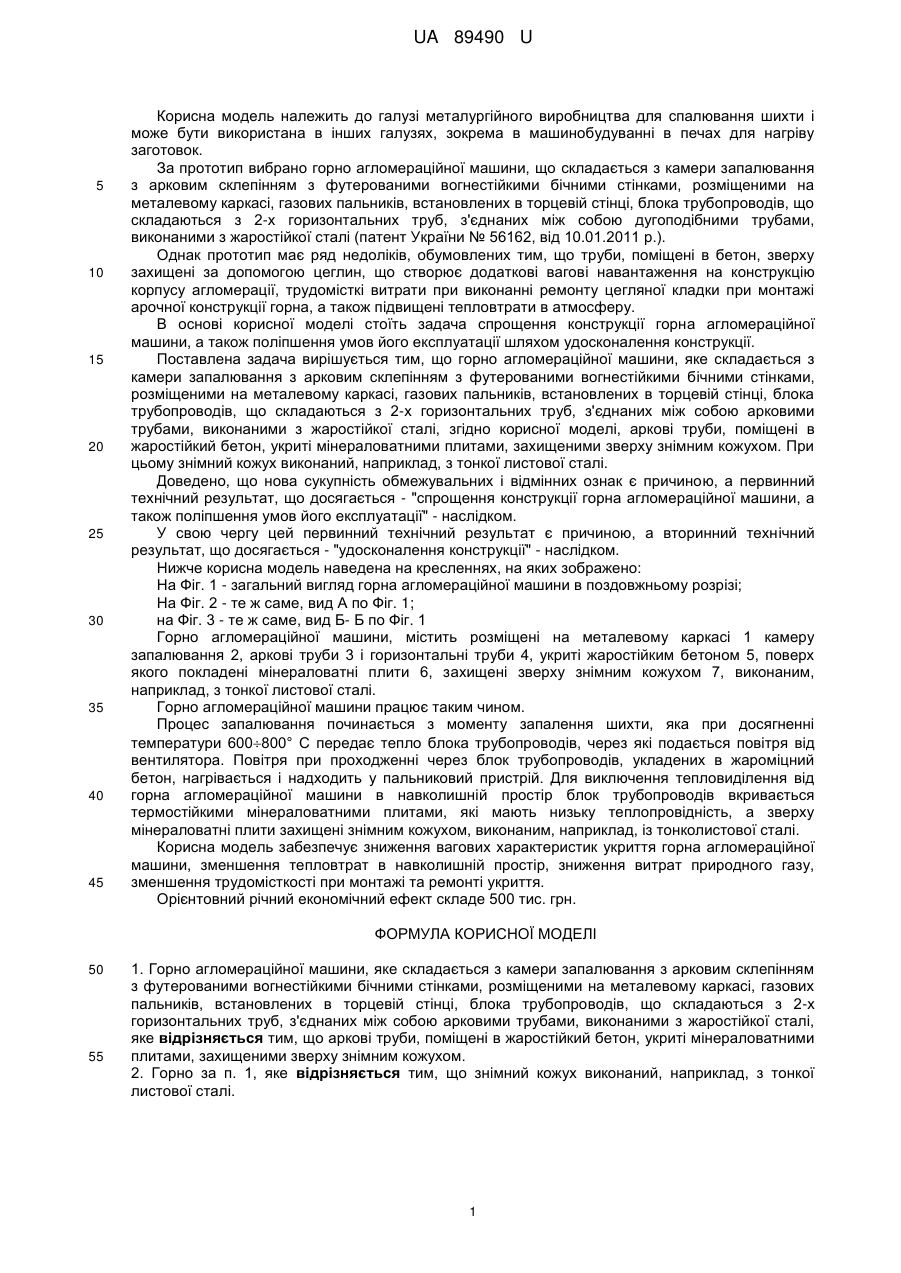

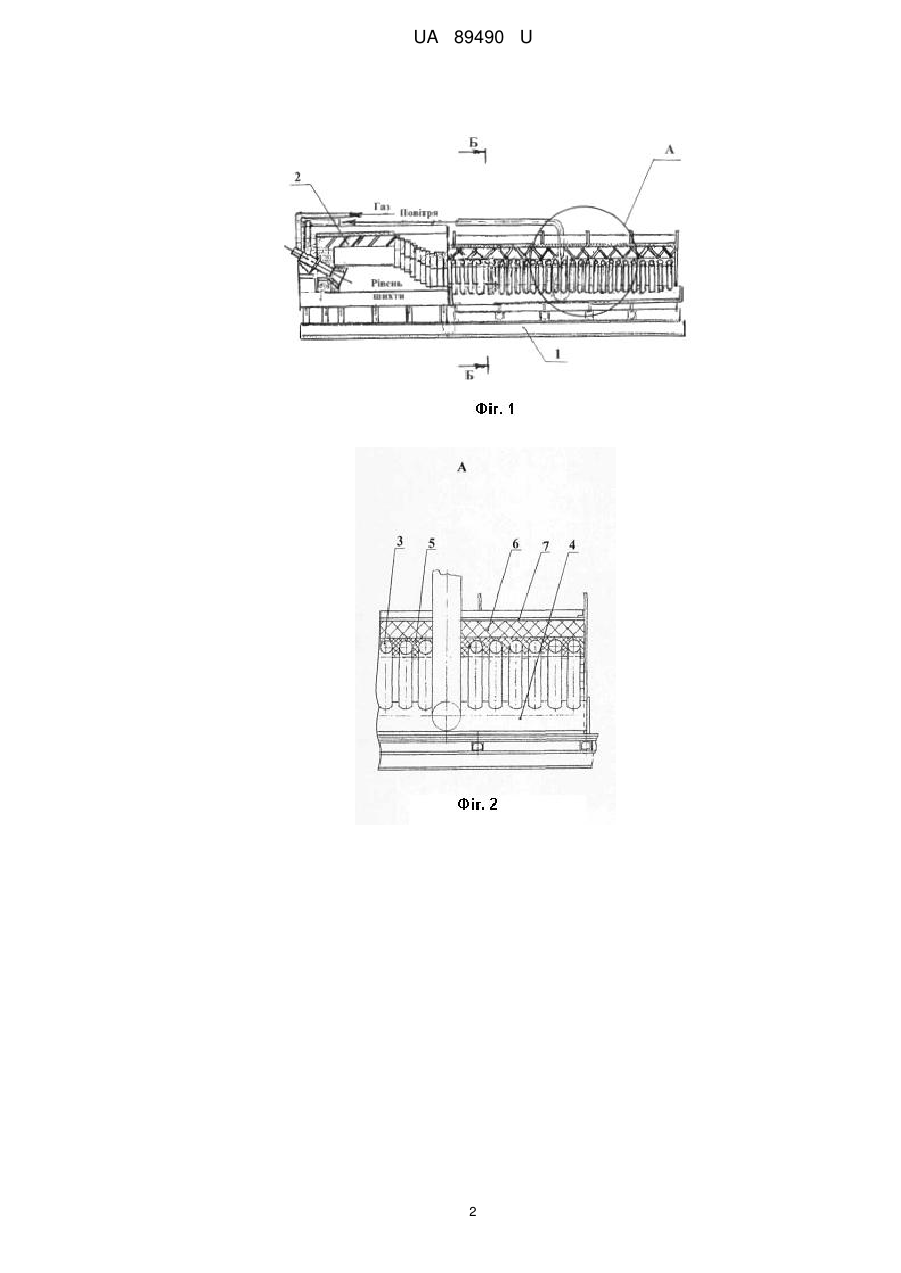

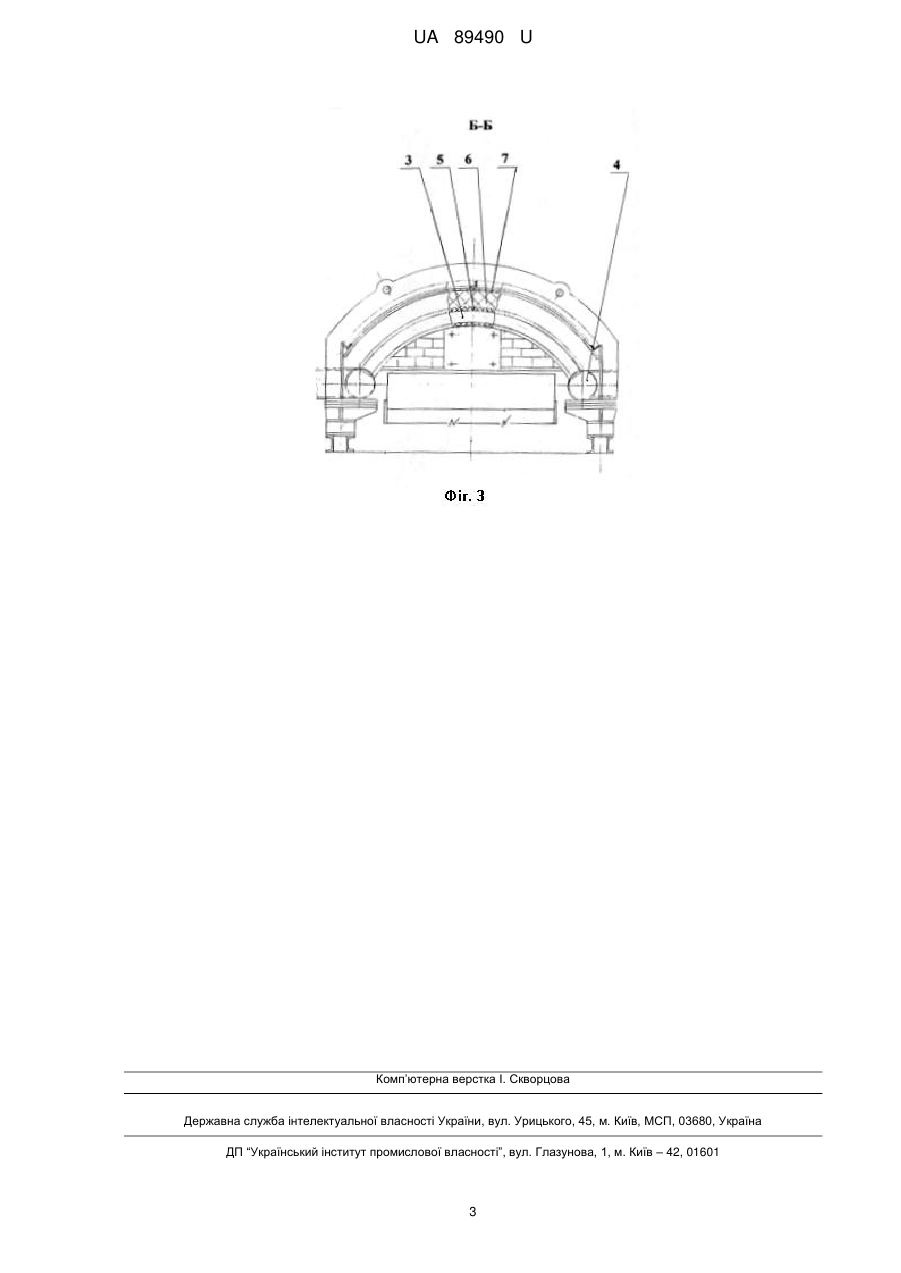

Реферат: Горно агломераційної машини складається з камери запалювання з арковим склепінням з футерованими вогнестійкими бічними стінками, розміщеними на металевому каркасі, газових пальників, встановлених в торцевій стінці, блока трубопроводів, що складаються з 2-х горизонтальних труб, з'єднаних між собою арковими трубами, виконаними з жаростійкої сталі. Аркові труби, поміщені в жаростійкий бетон, укриті мінераловатними плитами, захищеними зверху знімним кожухом. UA 89490 U (54) ГОРНО АГЛОМЕРАЦІЙНОЇ МАШИНИ UA 89490 U UA 89490 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі металургійного виробництва для спалювання шихти і може бути використана в інших галузях, зокрема в машинобудуванні в печах для нагріву заготовок. За прототип вибрано горно агломераційної машини, що складається з камери запалювання з арковим склепінням з футерованими вогнестійкими бічними стінками, розміщеними на металевому каркасі, газових пальників, встановлених в торцевій стінці, блока трубопроводів, що складаються з 2-х горизонтальних труб, з'єднаних між собою дугоподібними трубами, виконаними з жаростійкої сталі (патент України № 56162, від 10.01.2011 р.). Однак прототип має ряд недоліків, обумовлених тим, що труби, поміщені в бетон, зверху захищені за допомогою цеглин, що створює додаткові вагові навантаження на конструкцію корпусу агломерації, трудомісткі витрати при виконанні ремонту цегляної кладки при монтажі арочної конструкції горна, а також підвищені тепловтрати в атмосферу. В основі корисної моделі стоїть задача спрощення конструкції горна агломераційної машини, а також поліпшення умов його експлуатації шляхом удосконалення конструкції. Поставлена задача вирішується тим, що горно агломераційної машини, яке складається з камери запалювання з арковим склепінням з футерованими вогнестійкими бічними стінками, розміщеними на металевому каркасі, газових пальників, встановлених в торцевій стінці, блока трубопроводів, що складаються з 2-х горизонтальних труб, з'єднаних між собою арковими трубами, виконаними з жаростійкої сталі, згідно корисної моделі, аркові труби, поміщені в жаростійкий бетон, укриті мінераловатними плитами, захищеними зверху знімним кожухом. При цьому знімний кожух виконаний, наприклад, з тонкої листової сталі. Доведено, що нова сукупність обмежувальних і відмінних ознак є причиною, а первинний технічний результат, що досягається - "спрощення конструкції горна агломераційної машини, а також поліпшення умов його експлуатації" - наслідком. У свою чергу цей первинний технічний результат є причиною, а вторинний технічний результат, що досягається - "удосконалення конструкції" - наслідком. Нижче корисна модель наведена на кресленнях, на яких зображено: На Фіг. 1 - загальний вигляд горна агломераційної машини в поздовжньому розрізі; На Фіг. 2 - те ж саме, вид А по Фіг. 1; на Фіг. 3 - те ж саме, вид Б- Б по Фіг. 1 Горно агломераційної машини, містить розміщені на металевому каркасі 1 камеру запалювання 2, аркові труби 3 і горизонтальні труби 4, укриті жаростійким бетоном 5, поверх якого покладені мінераловатні плити 6, захищені зверху знімним кожухом 7, виконаним, наприклад, з тонкої листової сталі. Горно агломераційної машини працює таким чином. Процес запалювання починається з моменту запалення шихти, яка при досягненні температури 600800° С передає тепло блока трубопроводів, через які подається повітря від вентилятора. Повітря при проходженні через блок трубопроводів, укладених в жароміцний бетон, нагрівається і надходить у пальниковий пристрій. Для виключення тепловиділення від горна агломераційної машини в навколишній простір блок трубопроводів вкривається термостійкими мінераловатними плитами, які мають низьку теплопровідність, а зверху мінераловатні плити захищені знімним кожухом, виконаним, наприклад, із тонколистової сталі. Корисна модель забезпечує зниження вагових характеристик укриття горна агломераційної машини, зменшення тепловтрат в навколишній простір, зниження витрат природного газу, зменшення трудомісткості при монтажі та ремонті укриття. Орієнтовний річний економічний ефект складе 500 тис. грн. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Горно агломераційної машини, яке складається з камери запалювання з арковим склепінням з футерованими вогнестійкими бічними стінками, розміщеними на металевому каркасі, газових пальників, встановлених в торцевій стінці, блока трубопроводів, що складаються з 2-х горизонтальних труб, з'єднаних між собою арковими трубами, виконаними з жаростійкої сталі, яке відрізняється тим, що аркові труби, поміщені в жаростійкий бетон, укриті мінераловатними плитами, захищеними зверху знімним кожухом. 2. Горно за п. 1, яке відрізняється тим, що знімний кожух виконаний, наприклад, з тонкої листової сталі. 1 UA 89490 U 2 UA 89490 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
