Система опалювання вхідних дверей

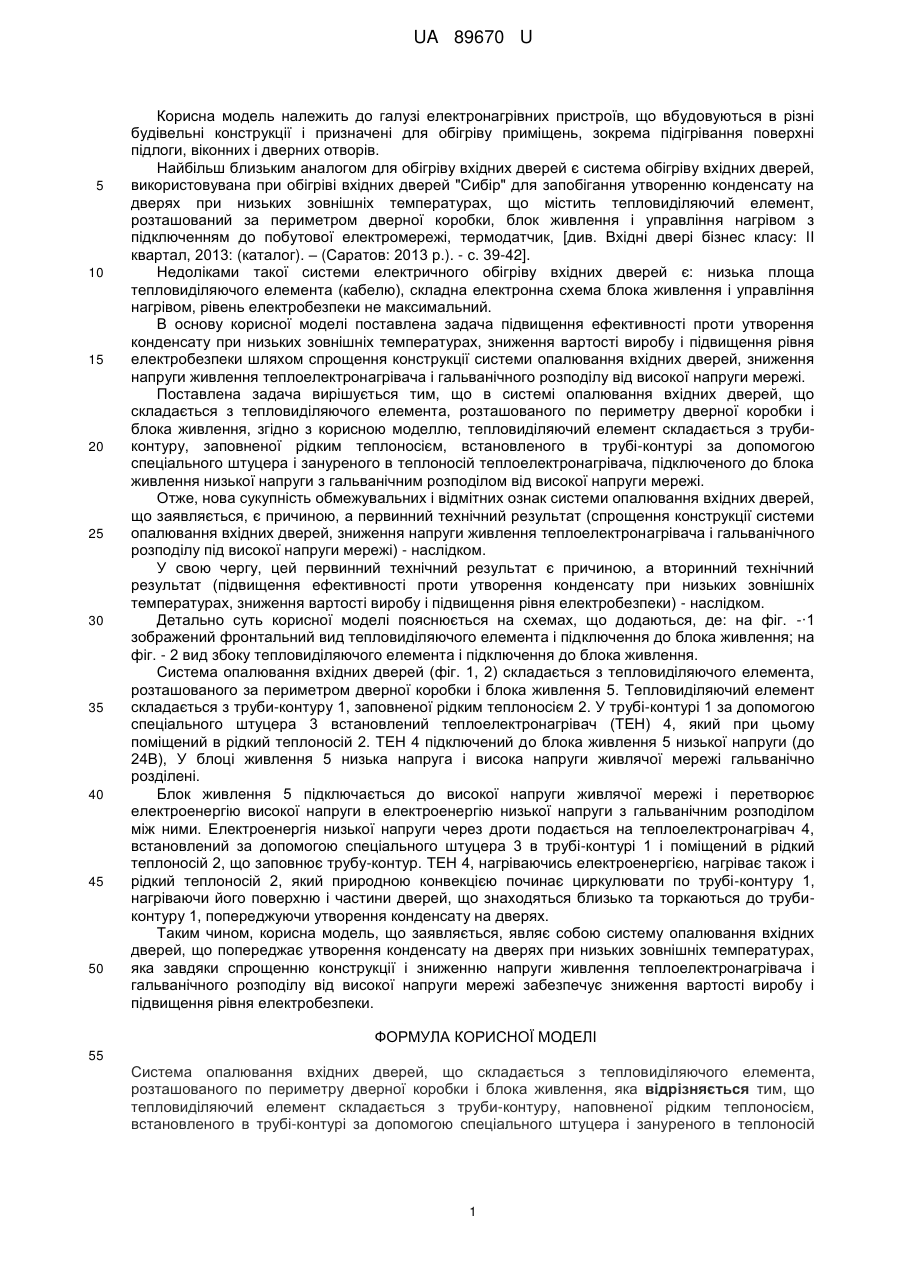

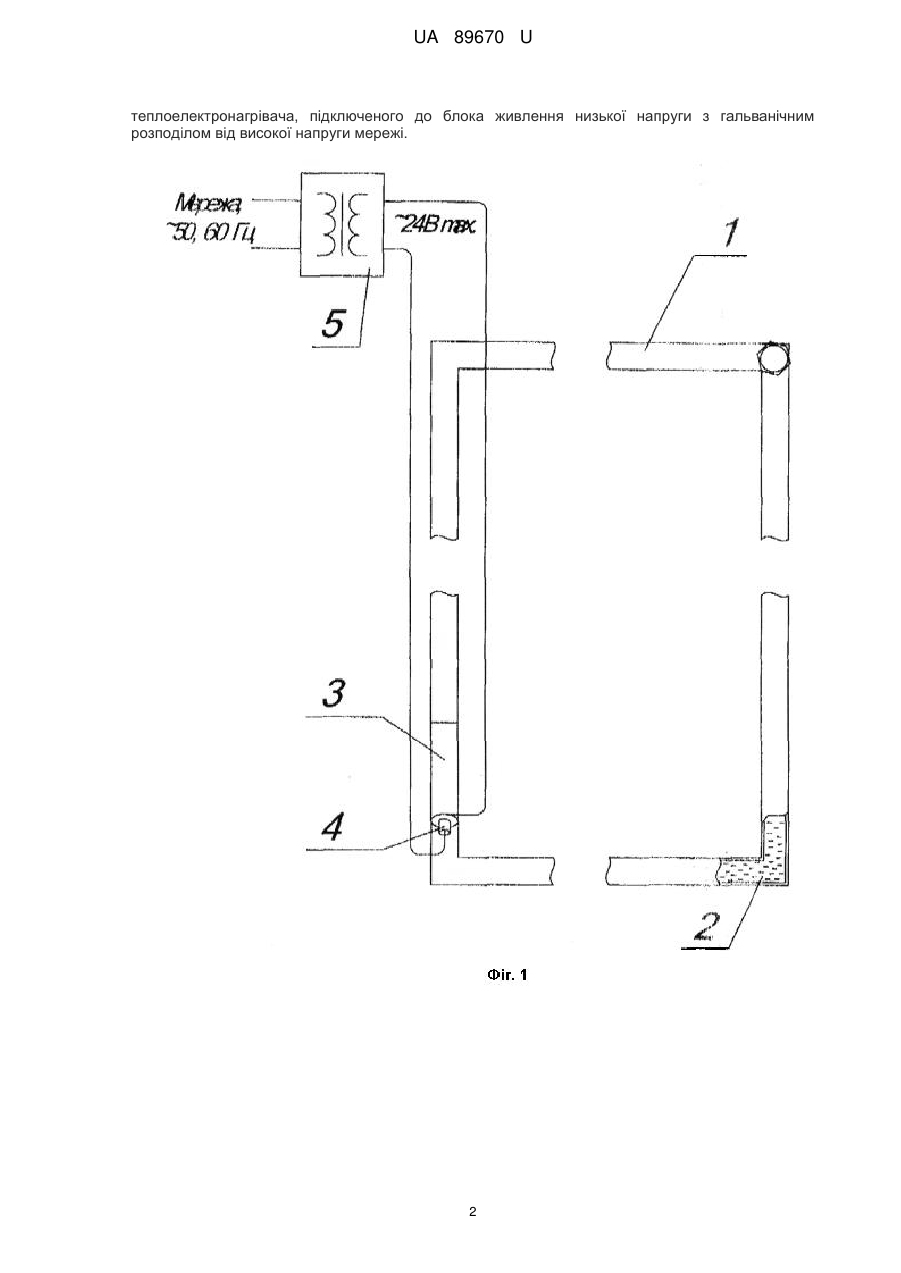

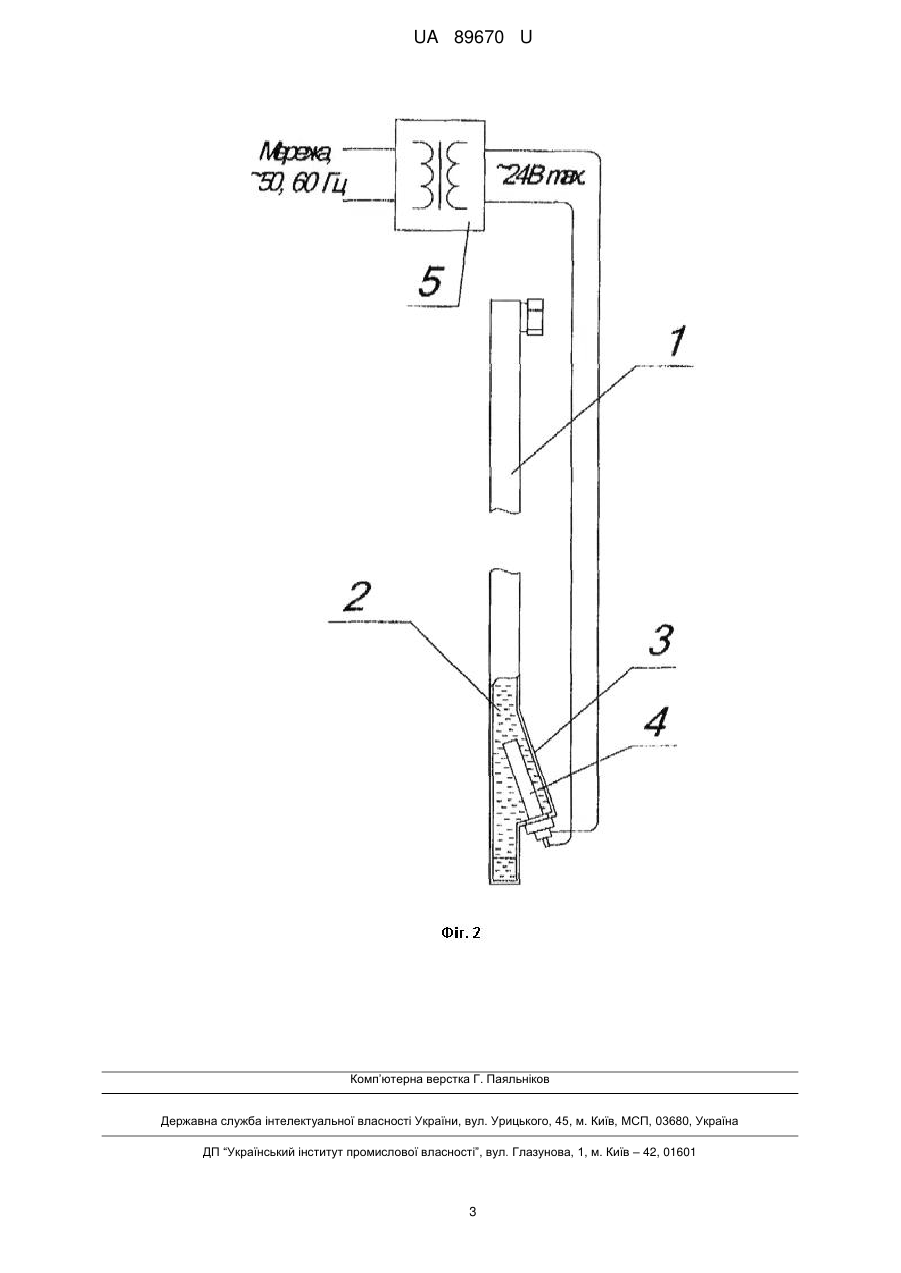

Реферат: Система опалювання вхідних дверей складається з тепловиділяючого елемента, розташованого по периметру дверної коробки і блока живлення, причому тепловиділяючий елемент складається з труби-контуру, наповненої рідким теплоносієм, встановленого в трубіконтурі за допомогою спеціального штуцера і зануреного в теплоносій теплоелектронагрівача, підключеного до блока живлення низької напруги з гальванічним розподілом від високої напруги мережі. UA 89670 U (54) СИСТЕМА ОПАЛЮВАННЯ ВХІДНИХ ДВЕРЕЙ UA 89670 U UA 89670 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електронагрівних пристроїв, що вбудовуються в різні будівельні конструкції і призначені для обігріву приміщень, зокрема підігрівання поверхні підлоги, віконних і дверних отворів. Найбільш близьким аналогом для обігріву вхідних дверей є система обігріву вхідних дверей, використовувана при обігріві вхідних дверей "Сибір" для запобігання утворенню конденсату на дверях при низьких зовнішніх температурах, що містить тепловиділяючий елемент, розташований за периметром дверної коробки, блок живлення і управління нагрівом з підключенням до побутової електромережі, термодатчик, [див. Вхідні двері бізнес класу: ІІ квартал, 2013: (каталог). – (Саратов: 2013 р.). - с. 39-42]. Недоліками такої системи електричного обігріву вхідних дверей є: низька площа тепловиділяючого елемента (кабелю), складна електронна схема блока живлення і управління нагрівом, рівень електробезпеки не максимальний. В основу корисної моделі поставлена задача підвищення ефективності проти утворення конденсату при низьких зовнішніх температурах, зниження вартості виробу і підвищення рівня електробезпеки шляхом спрощення конструкції системи опалювання вхідних дверей, зниження напруги живлення теплоелектронагрівача і гальванічного розподілу від високої напруги мережі. Поставлена задача вирішується тим, що в системі опалювання вхідних дверей, що складається з тепловиділяючого елемента, розташованого по периметру дверної коробки і блока живлення, згідно з корисною моделлю, тепловиділяючий елемент складається з трубиконтуру, заповненої рідким теплоносієм, встановленого в трубі-контурі за допомогою спеціального штуцера і зануреного в теплоносій теплоелектронагрівача, підключеного до блока живлення низької напруги з гальванічним розподілом від високої напруги мережі. Отже, нова сукупність обмежувальних і відмітних ознак системи опалювання вхідних дверей, що заявляється, є причиною, а первинний технічний результат (спрощення конструкції системи опалювання вхідних дверей, зниження напруги живлення теплоелектронагрівача і гальванічного розподілу під високої напруги мережі) - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат (підвищення ефективності проти утворення конденсату при низьких зовнішніх температурах, зниження вартості виробу і підвищення рівня електробезпеки) - наслідком. Детально суть корисної моделі пояснюється на схемах, що додаються, де: на фіг. -·1 зображений фронтальний вид тепловиділяючого елемента і підключення до блока живлення; на фіг. - 2 вид збоку тепловиділяючого елемента і підключення до блока живлення. Система опалювання вхідних дверей (фіг. 1, 2) складається з тепловиділяючого елемента, розташованого за периметром дверної коробки і блока живлення 5. Тепловиділяючий елемент складається з труби-контуру 1, заповненої рідким теплоносієм 2. У трубі-контурі 1 за допомогою спеціального штуцера 3 встановлений теплоелектронагрівач (TЕН) 4, який при цьому поміщений в рідкий теплоносій 2. ТЕН 4 підключений до блока живлення 5 низької напруги (до 24В), У блоці живлення 5 низька напруга і висока напруги живлячої мережі гальванічно розділені. Блок живлення 5 підключається до високої напруги живлячої мережі і перетворює електроенергію високої напруги в електроенергію низької напруги з гальванічним розподілом між ними. Електроенергія низької напруги через дроти подається на теплоелектронагрівач 4, встановлений за допомогою спеціального штуцера 3 в трубі-контурі 1 і поміщений в рідкий теплоносій 2, що заповнює трубу-контур. TEH 4, нагріваючись електроенергією, нагріває також і рідкий теплоносій 2, який природною конвекцією починає циркулювати по трубі-контуру 1, нагріваючи його поверхню і частини дверей, що знаходяться близько та торкаються до трубиконтуру 1, попереджуючи утворення конденсату на дверях. Таким чином, корисна модель, що заявляється, являє собою систему опалювання вхідних дверей, що попереджає утворення конденсату на дверях при низьких зовнішніх температурах, яка завдяки спрощенню конструкції і зниженню напруги живлення теплоелектронагрівача і гальванічного розподілу від високої напруги мережі забезпечує зниження вартості виробу і підвищення рівня електробезпеки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Система опалювання вхідних дверей, що складається з тепловиділяючого елемента, розташованого по периметру дверної коробки і блока живлення, яка відрізняється тим, що тепловиділяючий елемент складається з труби-контуру, наповненої рідким теплоносієм, встановленого в трубі-контурі за допомогою спеціального штуцера і зануреного в теплоносій 1 UA 89670 U теплоелектронагрівача, підключеного до блока живлення низької напруги з гальванічним розподілом від високої напруги мережі. 2 UA 89670 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
