Механічний кодовий замок

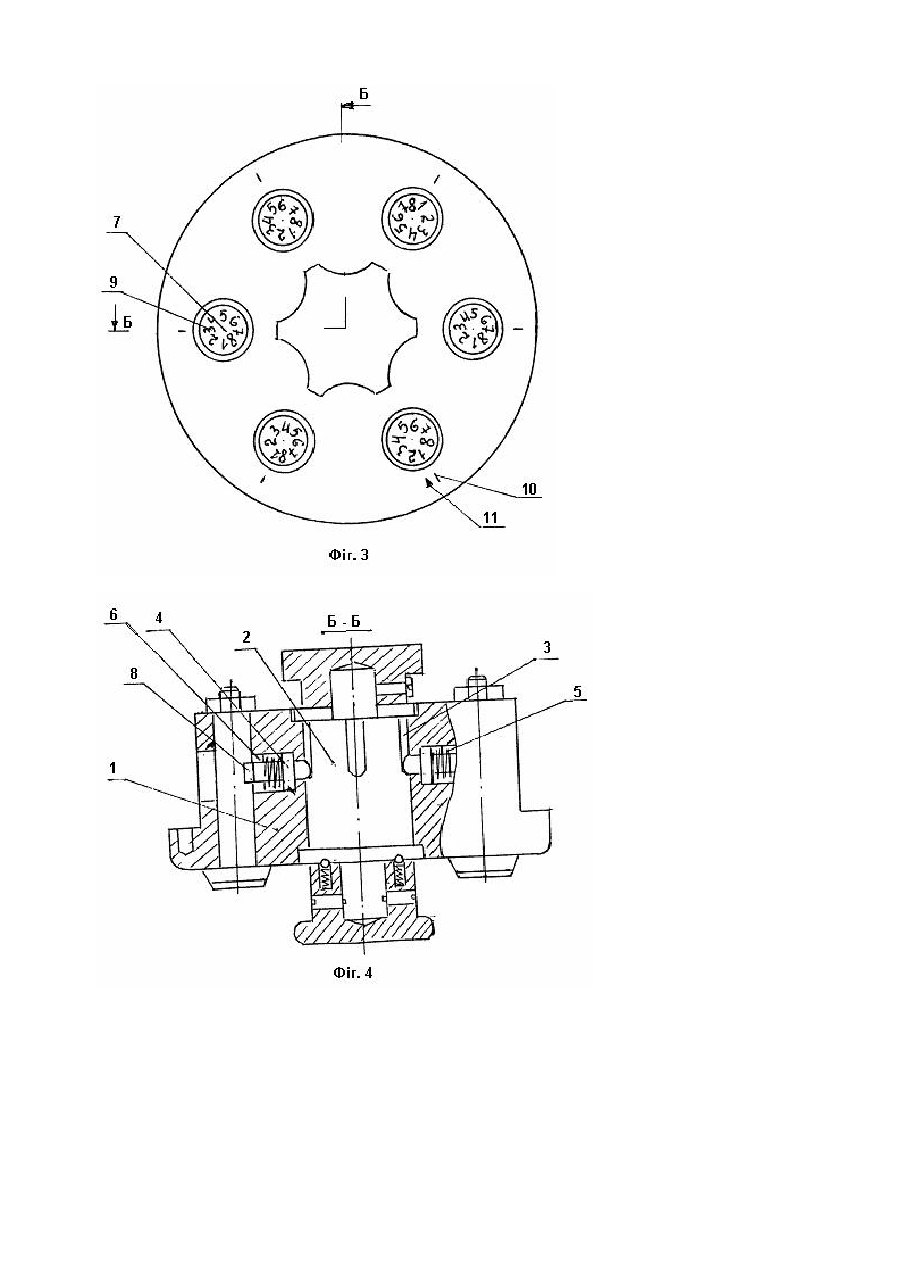

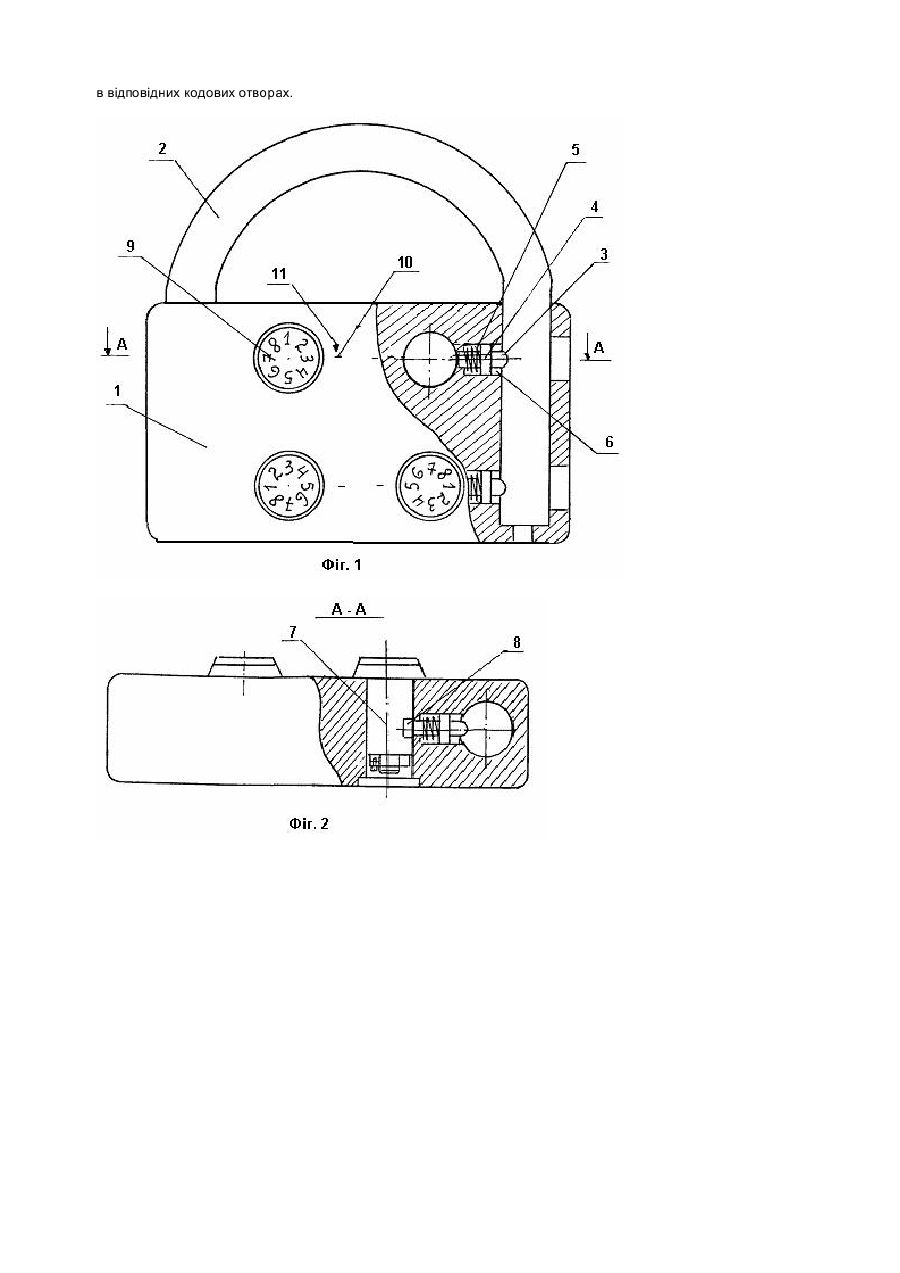

Винахід відноситься до запірних пристроїв, зокрема, до механічних кодових замків, які застосовуються для контролювання доступу в різні об'єкти (квартири, службові приміщення, сейфи і т.п.) і повинні відповідати вимогам високої надійності роботи та таємного запирання. Найбільш близьким до того, що подається, за призначенням і сукупністю ознак, є механічний кодовий замок, який містить корпус з отвором для встановленого в ньому запірного стержня у вигляді дужки з виїмкою на її бічній поверхні. Фіксуючий елемент у вигляді кульки та пружина, яка піджимає його в напрямку запірного стержня, встановлені в гнізді стержня, в середній частині якого є виступи для їх заглиблення в отвори поворотного диску кодового вузла. Умовні позначки для визначення потрібного кута повороту цього диску нанесені на корпусі замка. Допоміжна пружина, більш сильна, ніж згадана, заважає прокручуванню кодового диска при несанкціонованому відпиранні замка. Для запирання замка необхідно після набору коду утопити кульку в виїмці запірного стержня, нажавши через вікно в корпусі на протилежний кінець стержня (авторське свідоцтво СРСР №1513116, кл. Е05В 37/06, публік. 1980р.). Конструкція відомого пристрою доволі надійна та простіша, ніж у інших відомих мені механічних кодових замків. Її недоліком слід вважати, що шляхом прослухування при установці коду досвідчений зловмисник може визначити код і відкрити замок. Задачею винаходу є утворення механічного кодового замку, в якому за рахунок іншого конструктивного виконання деталей і зв'язків між ними вилучається можливість визначення коду шляхом прослухування, а також досягається подальше спрощення пристрою. Для цього в механічному кодовому замку, який містить корпус з отвором для встановленого в ньому запірного стержня, бічна поверхня якого споряджена принаймні однією виїмкою, пересувний підпружинений фіксуючий елемент, який має можливість заглиблюватися в згаданій виїмці запірного стержня, та кодовий вузол з принаймні однією поворотною деталлю, в якій виконані кодові отвори, та з системою умовних позначок для визначення кута повороту згаданої деталі, згідно з винаходом фіксуючий елемент виконаний у вигляді стержня, установленого в отворі корпусу з можливістю пересування вздовж його, а поворотна деталь кодового вузла виконана у вигляді валика, вісь якого розташована перпендикулярно осі фіксуючого стержня, причому кодові отвори виконані вздовж кола на бічній поверхні валика напроти другого кінця фіксуючого стержня, а пружина фіксуючого стержня діє на нього в напрямку запірного стержня. При цьому запірний стержень може бути виконаним пересувним, а вісь отвору в корпусі для його пересування перехрещується з віссю повороту валика кодового вузла. У такому виконанні замок застосовується як висячий. Відповідно до іншого конструктивного варіанту запірний стержень виконаний поворотним, а вісь його повороту розташована паралельно осі повороту валика кодового вузла. У такому варіанті виконання замок може бути вбудованим в будь-яку придатну деталь огороджувальної конструкції об'єкту, що охороняється. Оскільки пружина 5 постійно піджимає фіксуючий стержень у напрямку запірного стержня, а не поворотного кодового елемента, як в прототипі, при установці коду на слух неможливо визначити, коли співпадуть осі фіксуючого стержня та кодового отвору. Цим досягається підвищена секретність, або, надійність замка. Просте порівняння ескізів запропонованого та відомого замків дозволяє визначити, що запропонований замок має також значно менше деталей і тому простіше у виготовленні та експлуатації. Крім того, вилучається необхідність вручну, через вікно в корпусі, заводити фіксуючий елемент у виїмку запірного стержня, як у прототипі. Винахід пояснюється кресленням, де на: фіг. 1 показаний варіант запропонованого замка з пересувним запірним стержнем; фіг. 2 — переріз А-А з фіг. 1; фіг. З — варіант замка з поворотним запірним стержнем; фіг.4 — переріз Б-Б з фіг. 3. Механічний кодовий замок містить змонтований в корпусі 1 пересувний (фіг.1 і 2) або поворотний (фіг. 3 і 4) запірний стержень 2, на бічній поверхні якого виконані виїмки 3. Фіксуючі стержні 4 під дією пружин 5 можуть пересуватися в направляючих втулках 6 в напрямку запірного стержня 2. Кожен з кодових вузлів має поворотний валик 7 з глухими отворами 8 і кодовими позначками 9, в даному випадку, цифровими, та реперними позначками 10 на корпусі замка. Отвори 8 розташовані на бічній поверхні валика 7 вздовж кола — при пересувному виконанні запірного стержня 2 (фіг. 1 і 2) або спрямовані вздовж її осі - при поворотному запірному стержні 2 (фіг. З і 4). В обох конструктивних варіантах отвори 8 знаходяться напроти іншого кінця фіксуючого стержня 4, а їх розміри дозволяють розмістити в них цей кінець фіксуючого стержня 4. Кількість фіксуючих стержнів така ж, як кількість кодових вузлів і може зростати від одного до шести, восьми і більш, в залежності від потрібного ступеня секретності. Це ж відноситься до кількості отворів на бічній поверхні поворотного валика 7 кодового замка та, відповідно, кількості позначок 10. Замок діє таким чином. При збиранні замка суміщають осі стержнів 4 та виїмок 3 і отворів 8 запірного стержня 2 і поворотних валиків 7 кодових вузлів, відповідно, після чого записують, яка позначка 9 (цифра, літера) кожного кодового вузла співпадає з реперною позначкою 10 на корпусі замка. Це і буде визначати комбінацію позначок, при наборі якої можна відкрити замок висування пересувного (фіг. 1 і 2) або повертанням ручки поворотного (фіг. З і 4) запірного стержня. Цю комбінацію доцільно записати за часовою стрілкою, починаючи з того кодового вузла, поблизу якого нанесено додаткову реперну позначку 11. Для фіксації запірного стержня 2 в закритому положенні валики кодових вузлів повертають, кожний у довільне положення. Ця операція виконується вручну або за допомогою спеціальних відомих механізмів скидання коду (не показаний), в результаті чого виставляється довільна комбінація кодових позначок. Для відкриття замка необхідно набрати комбінацію позначок, яка була застосована при закритті замка, тобто таку, при якій осі всіх фіксуючих стержнів 4 співпадуть з кодовими отворами 8 всіх кодових механізмів. Але тільки при пересуванні пересувного або повертанні поворотного запірного стержня 2 фіксуючи стержні 4 будуть виштовхнуті з виїмок запірного стержня та розмістяться своїми другими кінцями в відповідних кодових отворах.
