Індустріальний екологічний будинок з місцевих матеріалів

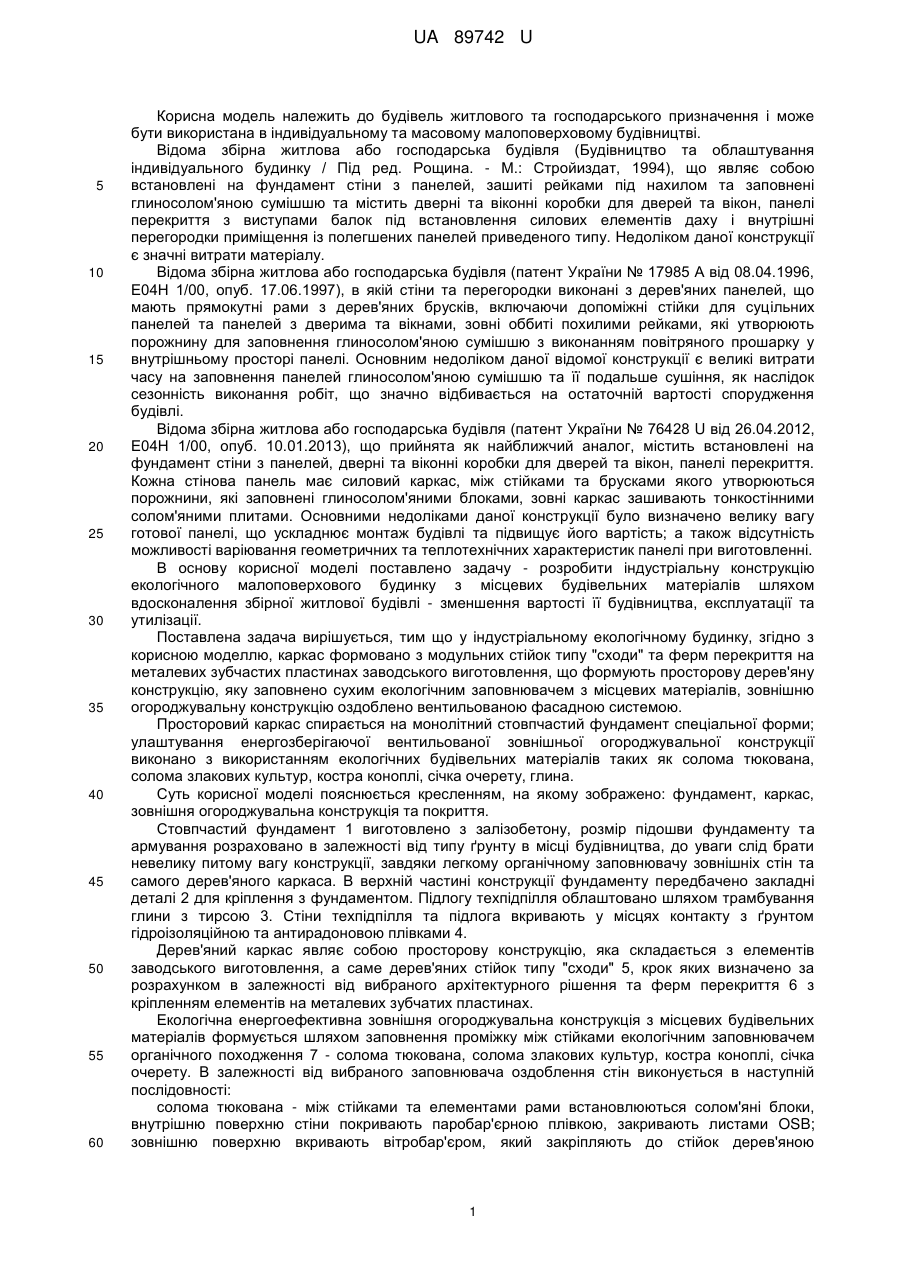

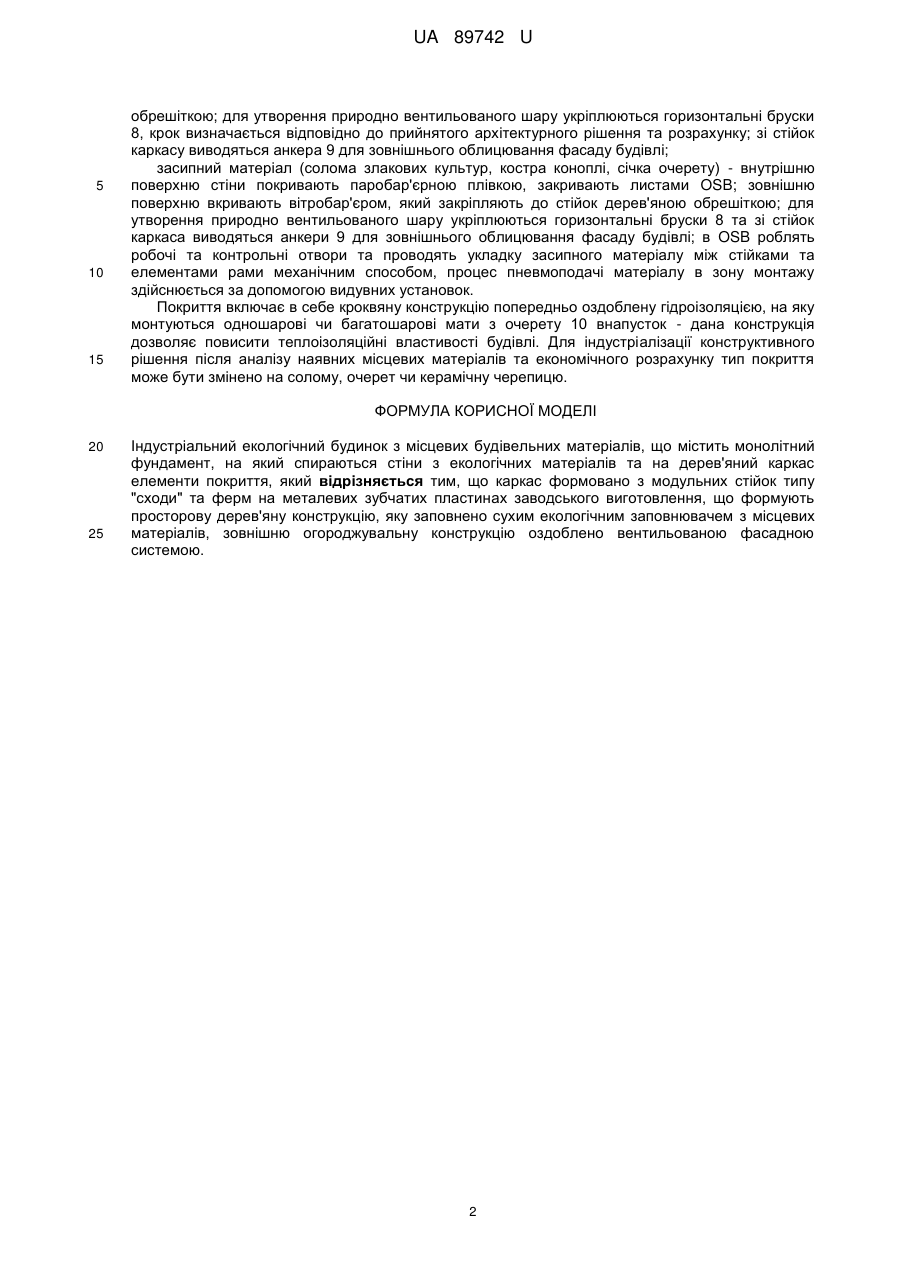

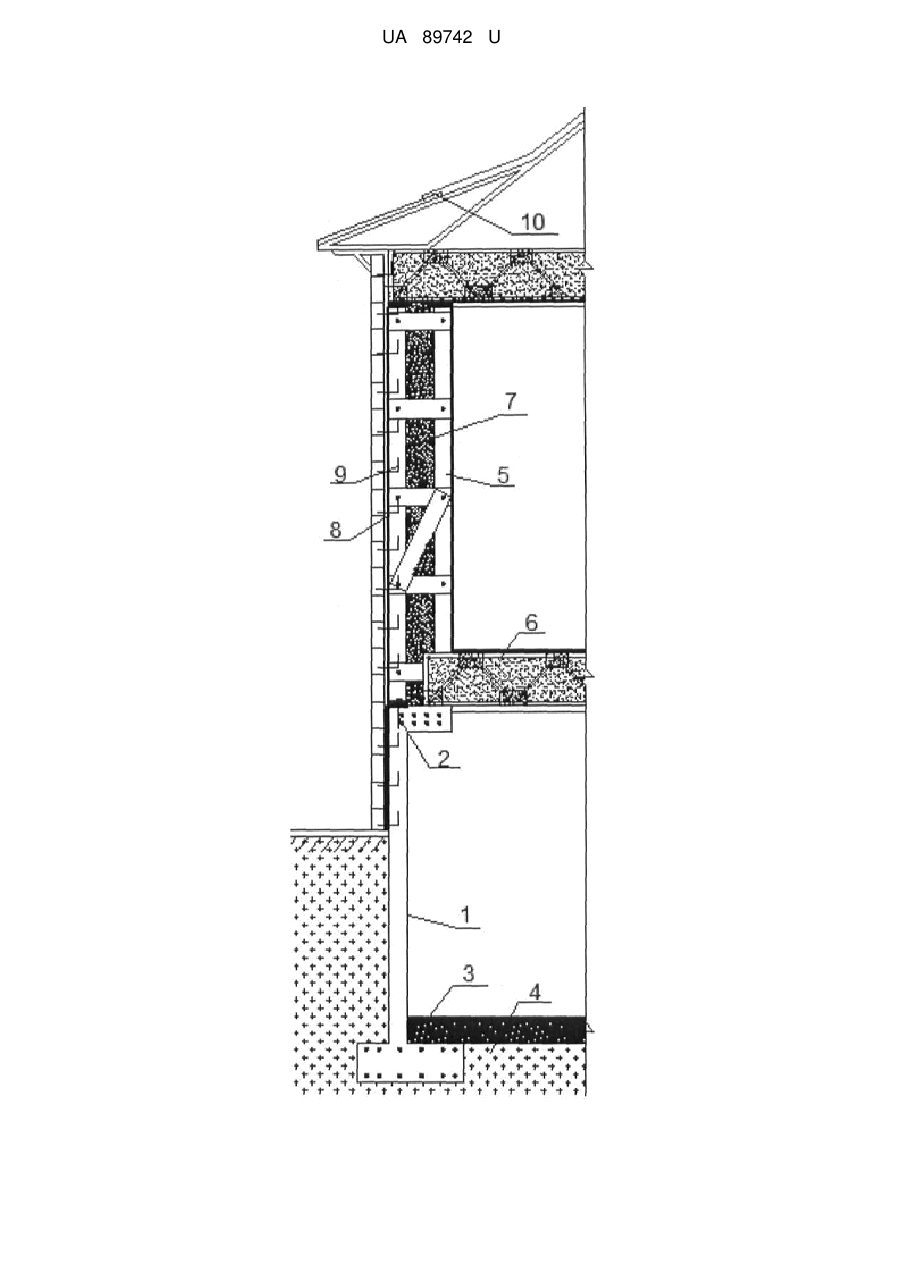

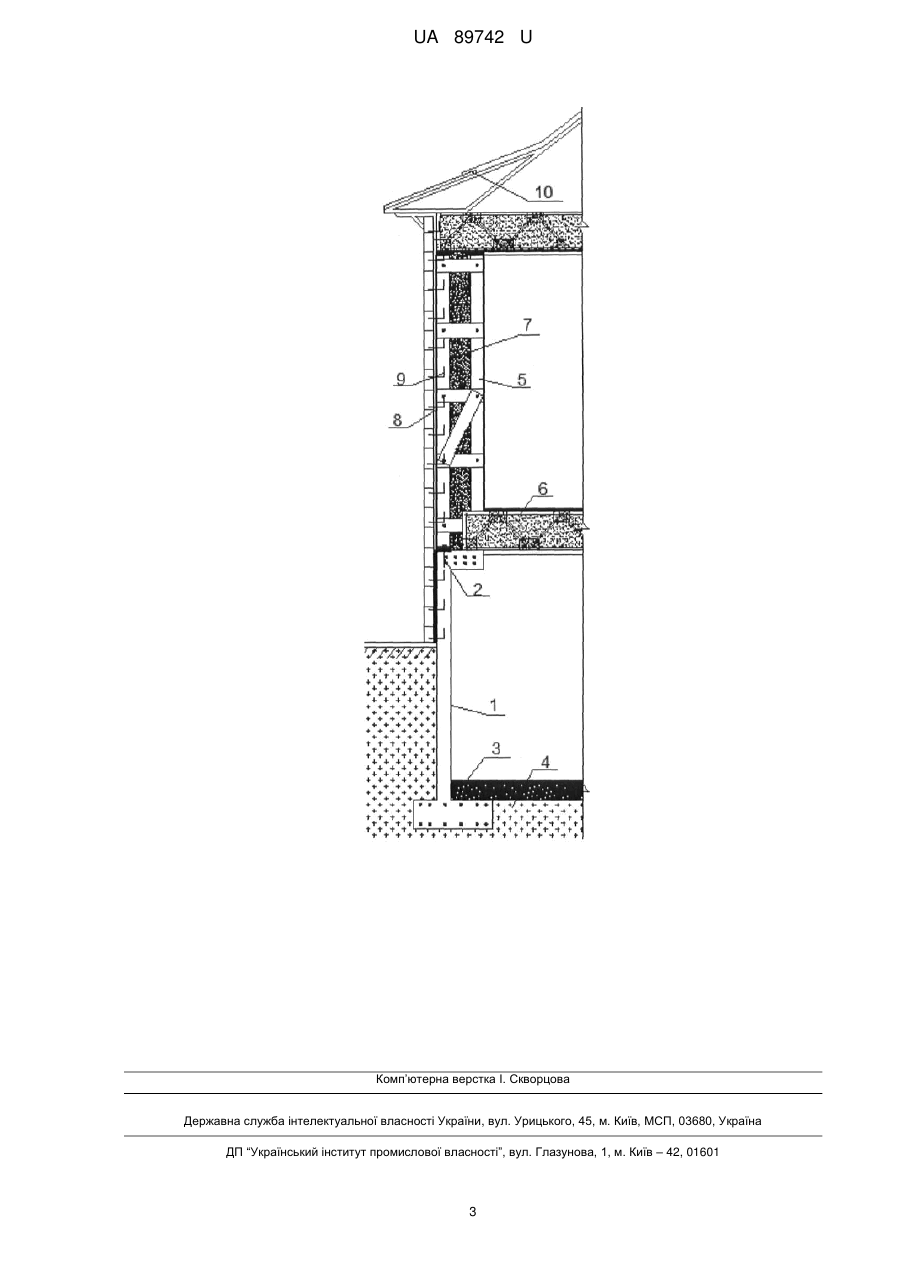

Реферат: Індустріальний екологічний будинок з місцевих будівельних матеріалів містить монолітний фундамент, на який спираються стіни з екологічних матеріалів та на дерев'яний каркас елементи покриття. Каркас формовано з модульних стійок типу "сходи" та ферм на металевих зубчатих пластинах заводського виготовлення, що формують просторову дерев'яну конструкцію, яку заповнено сухим екологічним заповнювачем з місцевих матеріалів, зовнішню огороджувальну конструкцію оздоблено вентильованою фасадною системою. UA 89742 U (12) UA 89742 U UA 89742 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівель житлового та господарського призначення і може бути використана в індивідуальному та масовому малоповерховому будівництві. Відома збірна житлова або господарська будівля (Будівництво та облаштування індивідуального будинку / Під ред. Рощина. - М.: Стройиздат, 1994), що являє собою встановлені на фундамент стіни з панелей, зашиті рейками під нахилом та заповнені глиносолом'яною сумішшю та містить дверні та віконні коробки для дверей та вікон, панелі перекриття з виступами балок під встановлення силових елементів даху і внутрішні перегородки приміщення із полегшених панелей приведеного типу. Недоліком даної конструкції є значні витрати матеріалу. Відома збірна житлова або господарська будівля (патент України № 17985 А від 08.04.1996, Е04Н 1/00, опуб. 17.06.1997), в якій стіни та перегородки виконані з дерев'яних панелей, що мають прямокутні рами з дерев'яних брусків, включаючи допоміжні стійки для суцільних панелей та панелей з дверима та вікнами, зовні оббиті похилими рейками, які утворюють порожнину для заповнення глиносолом'яною сумішшю з виконанням повітряного прошарку у внутрішньому просторі панелі. Основним недоліком даної відомої конструкції є великі витрати часу на заповнення панелей глиносолом'яною сумішшю та її подальше сушіння, як наслідок сезонність виконання робіт, що значно відбивається на остаточній вартості спорудження будівлі. Відома збірна житлова або господарська будівля (патент України № 76428 U від 26.04.2012, Е04Н 1/00, опуб. 10.01.2013), що прийнята як найближчий аналог, містить встановлені на фундамент стіни з панелей, дверні та віконні коробки для дверей та вікон, панелі перекриття. Кожна стінова панель має силовий каркас, між стійками та брусками якого утворюються порожнини, які заповнені глиносолом'яними блоками, зовні каркас зашивають тонкостінними солом'яними плитами. Основними недоліками даної конструкції було визначено велику вагу готової панелі, що ускладнює монтаж будівлі та підвищує його вартість; а також відсутність можливості варіювання геометричних та теплотехнічних характеристик панелі при виготовленні. В основу корисної моделі поставлено задачу - розробити індустріальну конструкцію екологічного малоповерхового будинку з місцевих будівельних матеріалів шляхом вдосконалення збірної житлової будівлі - зменшення вартості її будівництва, експлуатації та утилізації. Поставлена задача вирішується, тим що у індустріальному екологічному будинку, згідно з корисною моделлю, каркас формовано з модульних стійок типу "сходи" та ферм перекриття на металевих зубчастих пластинах заводського виготовлення, що формують просторову дерев'яну конструкцію, яку заповнено сухим екологічним заповнювачем з місцевих матеріалів, зовнішню огороджувальну конструкцію оздоблено вентильованою фасадною системою. Просторовий каркас спирається на монолітний стовпчастий фундамент спеціальної форми; улаштування енергозберігаючої вентильованої зовнішньої огороджувальної конструкції виконано з використанням екологічних будівельних матеріалів таких як солома тюкована, солома злакових культур, костра коноплі, січка очерету, глина. Суть корисної моделі пояснюється кресленням, на якому зображено: фундамент, каркас, зовнішня огороджувальна конструкція та покриття. Стовпчастий фундамент 1 виготовлено з залізобетону, розмір підошви фундаменту та армування розраховано в залежності від типу ґрунту в місці будівництва, до уваги слід брати невелику питому вагу конструкції, завдяки легкому органічному заповнювачу зовнішніх стін та самого дерев'яного каркаса. В верхній частині конструкції фундаменту передбачено закладні деталі 2 для кріплення з фундаментом. Підлогу техпідпілля облаштовано шляхом трамбування глини з тирсою 3. Стіни техпідпілля та підлога вкривають у місцях контакту з ґрунтом гідроізоляційною та антирадоновою плівками 4. Дерев'яний каркас являє собою просторову конструкцію, яка складається з елементів заводського виготовлення, а саме дерев'яних стійок типу "сходи" 5, крок яких визначено за розрахунком в залежності від вибраного архітектурного рішення та ферм перекриття 6 з кріпленням елементів на металевих зубчатих пластинах. Екологічна енергоефективна зовнішня огороджувальна конструкція з місцевих будівельних матеріалів формується шляхом заповнення проміжку між стійками екологічним заповнювачем органічного походження 7 - солома тюкована, солома злакових культур, костра коноплі, січка очерету. В залежності від вибраного заповнювача оздоблення стін виконується в наступній послідовності: солома тюкована - між стійками та елементами рами встановлюються солом'яні блоки, внутрішню поверхню стіни покривають паробар'єрною плівкою, закривають листами OSB; зовнішню поверхню вкривають вітробар'єром, який закріпляють до стійок дерев'яною 1 UA 89742 U 5 10 15 обрешіткою; для утворення природно вентильованого шару укріплюються горизонтальні бруски 8, крок визначається відповідно до прийнятого архітектурного рішення та розрахунку; зі стійок каркасу виводяться анкера 9 для зовнішнього облицювання фасаду будівлі; засипний матеріал (солома злакових культур, костра коноплі, січка очерету) - внутрішню поверхню стіни покривають паробар'єрною плівкою, закривають листами OSB; зовнішню поверхню вкривають вітробар'єром, який закріпляють до стійок дерев'яною обрешіткою; для утворення природно вентильованого шару укріплюються горизонтальні бруски 8 та зі стійок каркаса виводяться анкери 9 для зовнішнього облицювання фасаду будівлі; в OSB роблять робочі та контрольні отвори та проводять укладку засипного матеріалу між стійками та елементами рами механічним способом, процес пневмоподачі матеріалу в зону монтажу здійснюється за допомогою видувних установок. Покриття включає в себе кроквяну конструкцію попередньо оздоблену гідроізоляцією, на яку монтуються одношарові чи багатошарові мати з очерету 10 внапусток - дана конструкція дозволяє повисити теплоізоляційні властивості будівлі. Для індустріалізації конструктивного рішення після аналізу наявних місцевих матеріалів та економічного розрахунку тип покриття може бути змінено на солому, очерет чи керамічну черепицю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Індустріальний екологічний будинок з місцевих будівельних матеріалів, що містить монолітний фундамент, на який спираються стіни з екологічних матеріалів та на дерев'яний каркас елементи покриття, який відрізняється тим, що каркас формовано з модульних стійок типу "сходи" та ферм на металевих зубчатих пластинах заводського виготовлення, що формують просторову дерев'яну конструкцію, яку заповнено сухим екологічним заповнювачем з місцевих матеріалів, зовнішню огороджувальну конструкцію оздоблено вентильованою фасадною системою. 2 UA 89742 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
