Теплообмінник

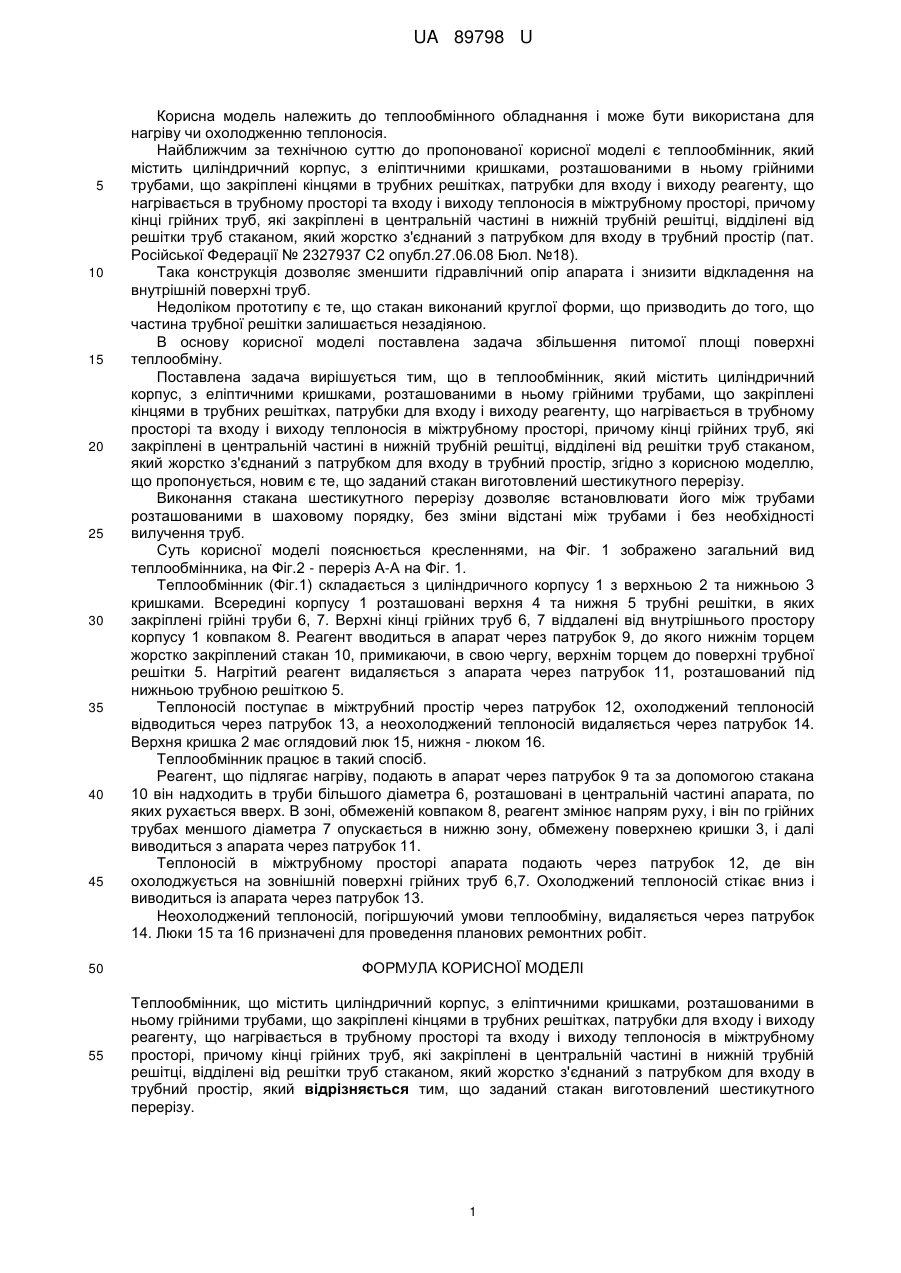

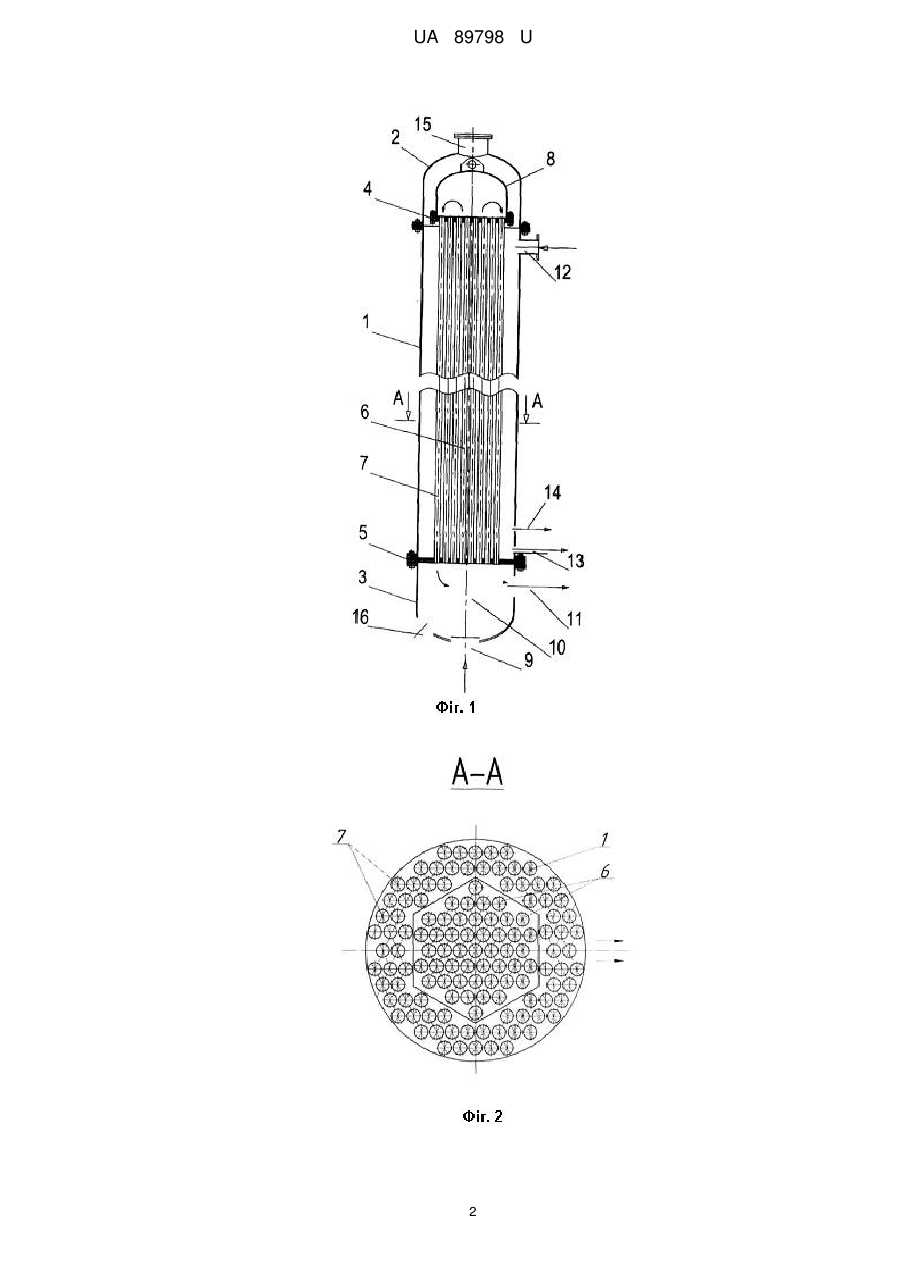

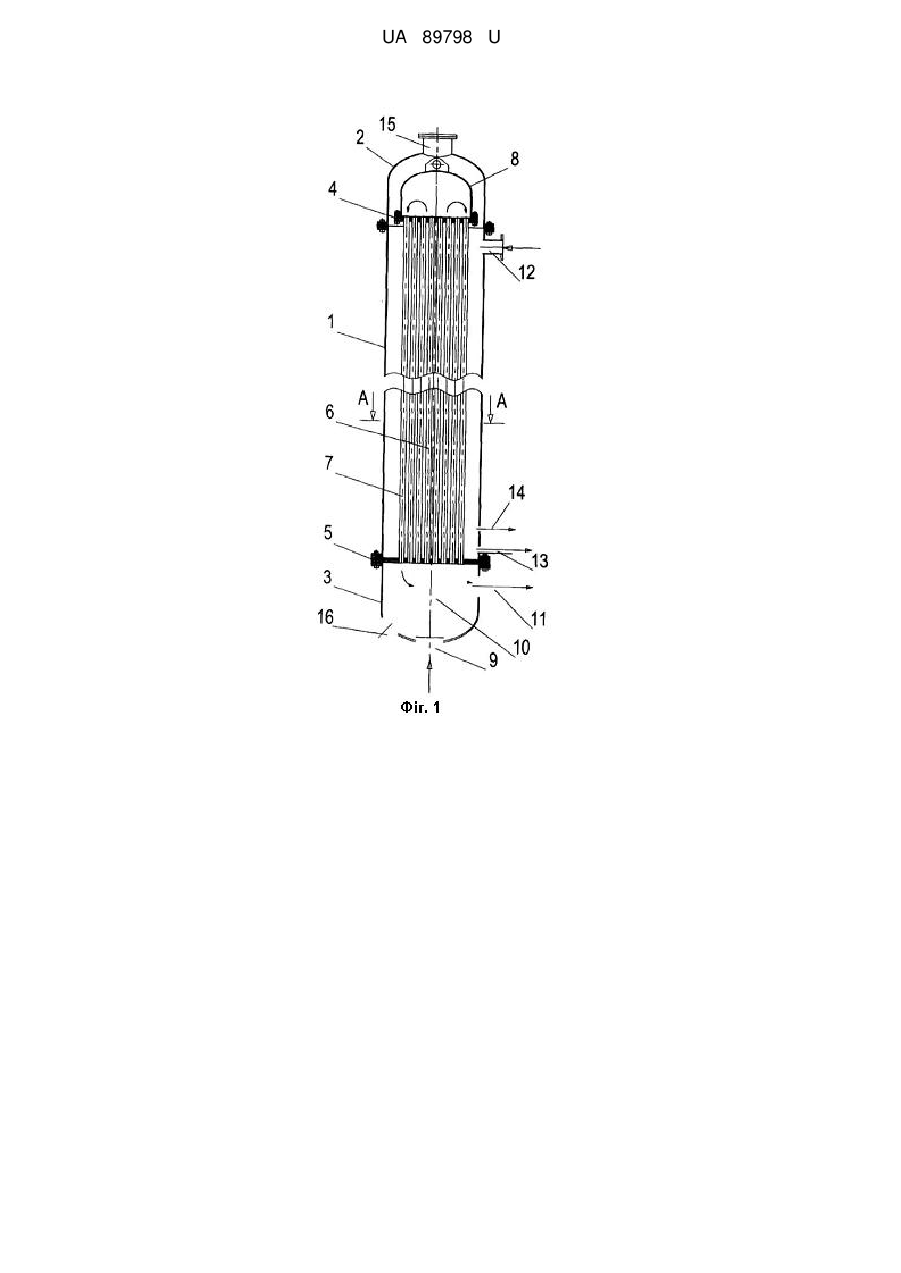

Реферат: Теплообмінник містить циліндричний корпус, з еліптичними кришками, розташованими в ньому грійними трубами, що закріплені кінцями в трубних решітках, патрубки для входу і виходу реагенту, що нагрівається в трубному просторі та входу і виходу теплоносія в міжтрубному просторі, причому кінці грійних труб, які закріплені в центральній частині в нижній трубній решітці, відділені від решітки труб стаканом, який жорстко з'єднаний з патрубком для входу в трубний простір. Заданий стакан виготовлений шестикутного перерізу. UA 89798 U (54) ТЕПЛООБМІННИК UA 89798 U UA 89798 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінного обладнання і може бути використана для нагріву чи охолодженню теплоносія. Найближчим за технічною суттю до пропонованої корисної моделі є теплообмінник, який містить циліндричний корпус, з еліптичними кришками, розташованими в ньому грійними трубами, що закріплені кінцями в трубних решітках, патрубки для входу і виходу реагенту, що нагрівається в трубному просторі та входу і виходу теплоносія в міжтрубному просторі, причому кінці грійних труб, які закріплені в центральній частині в нижній трубній решітці, відділені від решітки труб стаканом, який жорстко з'єднаний з патрубком для входу в трубний простір (пат. Російської Федерації № 2327937 С2 опубл.27.06.08 Бюл. №18). Така конструкція дозволяє зменшити гідравлічний опір апарата і знизити відкладення на внутрішній поверхні труб. Недоліком прототипу є те, що стакан виконаний круглої форми, що призводить до того, що частина трубної решітки залишається незадіяною. В основу корисної моделі поставлена задача збільшення питомої площі поверхні теплообміну. Поставлена задача вирішується тим, що в теплообмінник, який містить циліндричний корпус, з еліптичними кришками, розташованими в ньому грійними трубами, що закріплені кінцями в трубних решітках, патрубки для входу і виходу реагенту, що нагрівається в трубному просторі та входу і виходу теплоносія в міжтрубному просторі, причому кінці грійних труб, які закріплені в центральній частині в нижній трубній решітці, відділені від решітки труб стаканом, який жорстко з'єднаний з патрубком для входу в трубний простір, згідно з корисною моделлю, що пропонується, новим є те, що заданий стакан виготовлений шестикутного перерізу. Виконання стакана шестикутного перерізу дозволяє встановлювати його між трубами розташованими в шаховому порядку, без зміни відстані між трубами і без необхідності вилучення труб. Суть корисної моделі пояснюється кресленнями, на Фіг. 1 зображено загальний вид теплообмінника, на Фіг.2 - переріз А-А на Фіг. 1. Теплообмінник (Фіг.1) складається з циліндричного корпусу 1 з верхньою 2 та нижньою 3 кришками. Всередині корпусу 1 розташовані верхня 4 та нижня 5 трубні решітки, в яких закріплені грійні труби 6, 7. Верхні кінці грійних труб 6, 7 віддалені від внутрішнього простору корпусу 1 ковпаком 8. Реагент вводиться в апарат через патрубок 9, до якого нижнім торцем жорстко закріплений стакан 10, примикаючи, в свою чергу, верхнім торцем до поверхні трубної решітки 5. Нагрітий реагент видаляється з апарата через патрубок 11, розташований під нижньою трубною решіткою 5. Теплоносій поступає в міжтрубний простір через патрубок 12, охолоджений теплоносій відводиться через патрубок 13, а неохолоджений теплоносій видаляється через патрубок 14. Верхня кришка 2 має оглядовий люк 15, нижня - люком 16. Теплообмінник працює в такий спосіб. Реагент, що підлягає нагріву, подають в апарат через патрубок 9 та за допомогою стакана 10 він надходить в труби більшого діаметра 6, розташовані в центральній частині апарата, по яких рухається вверх. В зоні, обмеженій ковпаком 8, реагент змінює напрям руху, і він по грійних трубах меншого діаметра 7 опускається в нижню зону, обмежену поверхнею кришки 3, і далі виводиться з апарата через патрубок 11. Теплоносій в міжтрубному просторі апарата подають через патрубок 12, де він охолоджується на зовнішній поверхні грійних труб 6,7. Охолоджений теплоносій стікає вниз і виводиться із апарата через патрубок 13. Неохолоджений теплоносій, погіршуючий умови теплообміну, видаляється через патрубок 14. Люки 15 та 16 призначені для проведення планових ремонтних робіт. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Теплообмінник, що містить циліндричний корпус, з еліптичними кришками, розташованими в ньому грійними трубами, що закріплені кінцями в трубних решітках, патрубки для входу і виходу реагенту, що нагрівається в трубному просторі та входу і виходу теплоносія в міжтрубному просторі, причому кінці грійних труб, які закріплені в центральній частині в нижній трубній решітці, відділені від решітки труб стаканом, який жорстко з'єднаний з патрубком для входу в трубний простір, який відрізняється тим, що заданий стакан виготовлений шестикутного перерізу. 1 UA 89798 U 2 UA 89798 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
