Імпульсний ручний вогнегасник

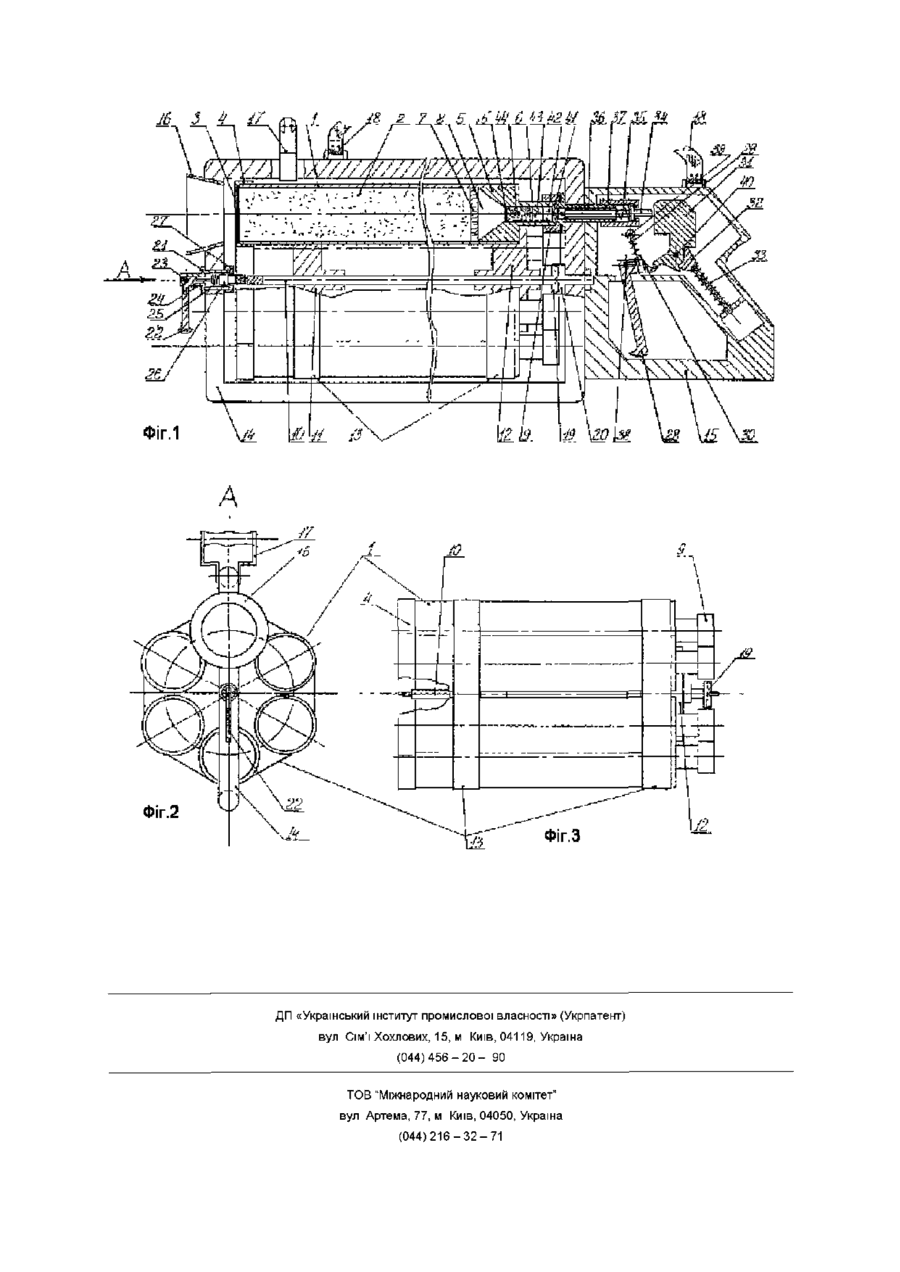

1 Імпульсний ручний вогнегасник, який містить в собі ємкість з вогнегасною речовиною, яка розділена на декілька поздовжніх камер, в кожній -з яких один торець закритий мембраною, яка здатна руйнуватися, а на протилежному торці встановлено газогенеруючий пристрій, а також з'єднаний з ємкістю пусковий пристрій, ємкість встановлена з можливістю обертання навколо власної осі і дискретної фіксації в означених положеннях, який відрізняється тим, що ємкість виконана у вигляді змінного модуля, який закріплено з можливістю його переміщення вздовж вищевказаної осі обертання і щільного підтискання до пускового пристрою, а пусковий пристрій виконаний з можливістю взаємодії з газогенеруючим пристроєм при однократному натисненні на пусковий елемент 2 Вогнегасник за п 1, який відрізняється тим, що модуль містить в собі стволи, кожен з яких має калібр основної частини 40-120 мм, що в 1,5 - 18 разів більше ніж калібр казенної частини, при цьо Винахід відноситься до протипожежної техніки, а саме до ручних вогнегасників і призначений для гасіння локальних пожеж класів А, В, С, Е в побутових та виробничих умовах Попередній рівень техніки існує вогнегасник (авторське свідоцтво СРСР №1151245, кл А62С13/00 "порошковый огнетушитель"), який містить в собі циліндричний контейнер для вогнегасного порошку з кришкою і розташований на днищі контейнера патрон з метаючим зарядом Між метаючим зарядом і вогнегасним порошком розмішена перегородка з еластичного пористого матеріалу, а заряд вибухової речовини розмішений на днищі контейнера у вигляді шару му внутрішній об'єм основної частини ствола становить від 200 до 2500 куб см З Вогнегасник за п 1, який відрізняється тим, що в кожну камеру заряджається контейнер, заповнений вогнегасною речовиною і герметично закритий 3 торців мембранами, які здатні руйнуватися 4 Вогнегасник за п 1, який відрізняється тим, що пусковий пристрій містить в собі бойок, ударник, спусковий важіль, вилковий упор і бойову пружину, які виконано з можливістю зводу бойової пружини і нанесення удару ударником по бойку за один хід спускового важеля 5 Вогнегасник за п 1, який відрізняється тим, що модуль виконаний у вигляді люльки для стволів, при цьому кріплення кожного ствола містить в собі амортизатор 6 Вогнегасник за п 1, який відрізняється тим, що модуль розташовано в несучій рамці, яка виконана у вигляді контуру, розміри якого забезпечують можливість встановлення і обертання модуля всередині нього, до вертикального боку несучої рамки приєднана ручка для утримування вогнегасника, в ручці розташований пусковий пристрій, в протилежному від пускового пристрою вертикальному боці несучої рамки встановлений розтруб, до верхнього горизонтального боку несучої рамки приєднані ручка і ремінь, осьова ЛІНІЯ ручки перпендикулярна напрямку викиду вогнегасної речовини со (О Головними недоліками цього винаходу є можливість ефективного використання тільки великих зарядів вибухової речовини і ВІДПОВІДНО великих мас вогнегасних складів, при цьому за вогнегасний склад використовуються тільки порошки Дуже велика віддача при пострілі Ця конструкція фактично придатна лише як одноразовий пристрій, який треба перезаряджати після кожного пострілу, що в умовах пожежі дуже довго і незручно В імпульсному вогнегасному ручному пристрої (патент України №13852, кл А62С13/20) метальний заряд міститься в стандартному патроні, якій розташований в казенній частині ствола, що має калібр в 1 5 - 15 разів більше, ніж калібр основної 46932 частини ствола Пиж складається з декількох пошарово розташованих прокладок з пористого матеріалу і еластичної плівки, а з боку дульного отвору вогнегасний склад зачинений другим пижем Масове співвідношення між метаючим зарядом і вогнегасним складом знаходиться б діапазоні від 1 100 до 1 800 Як показав аналіз результатів багатьох експериментів ця конструкція металоємна і дуже важка для ручного пристрою тому, що потребує високої МІЦНОСТІ ствола і камери згорання при цьому, не дивлячись на відносно високу ступінь передачі енергії порохових газів, площа впливу вогнегасного складу мала Це відбувається тому, що вогнегасний склад вилітає зі ствола довгою вузькою хмарою Еластичні оболонки, що наповнені вогнегасним складом, потребують багато часу для заряджання у ствол, часто рвуться, втрачаючи герметичність Як прототип вибран відомий вогнегасник порошковий ручний за патентом України №10028, А62С17/00 дата реєстрації ЗО 09 96 року Вогнегасник ручний порошковий містить ємність з зарядом вогнегасного порошку і газогенеруючим елементом, з'єднаний з ємністю пусковий пристрій з механізмом зводу і спуску бойової пружини та виконавчим елементом, виконаним з можливістю взаємодії з газогенеруючим пристроєм при спуску бойової пружини Ємність поділена на декілька повздовжніх камер, в кожній з яких один торець перекритий мембраною, яка здатна руйнуватися, а на протилежному торці з боку виконавчого елемента встановлений газогенеруючий елемент Всі газогенеруючі елементи розташовані вздовж лінії кола Виконавчий елемент пускового пристрою встановлений відносно ВІСІ вказаного кола на відстані радіуса цього кола Ємність з'єднана з-пусковим пристроєм з можливістю повороту навколо ВІСІ вказаного кола і фіксації в положеннях, які забезпечують можливість взаємодії виконавчого елемента пускового пристрою з одним із газогенеруючих елементів Спільними З заявляємим рішенням ознаками прототипу є ємність з зарядом вогнегасного порошку, що складається з декількох камер, в кожній з яких встановлений газогенеруючий пристрій, з'єднаний з ємністю пусковий пристрій, виконаний з можливістю взаємодії з газогенеруючим пристроєм Конструкція прототипу дозволяє виконати серію викидів вогнегасного порошку на осередок пожежі Можлива КІЛЬКІСТЬ спрацьовувань вогнегасника без заміни ємності з вогнегасним порошком визначається КІЛЬКІСТЮ камер, на які поділена ємність Все це підвищує ефективність вогнегасникапрототипу в порівнянні з попередніми йому одноємносними імпульсними вогнегасниками, які після кожного пострілу потребують заміни газогенеруючого елемента і приєднання ємності з зарядом вогнегасного порошку замість використаної, що збільшує час перезарядки і створює значні незручності застосування вогнегасника при пожежі Проте оперативність повторного використання вогнегасника-прототипу все одно суттєво знижується необхідністю після кожного пострілу вогнегасним порошком здійснювати переведення ручки вогнегасника з крайнього верхнього положення в нижнє, потім повернення в верхнє положення і поворот ємності відносно пускового пристрою Всі ЦІ операції, розглядаючи переважний варіант реалізації прототипу, виконувати в умовах пожежі дуже незручно, так як в конструкції передбачена тільки одна ручка, яка є рухомою і не здатна забезпечити необхідну жорсткість в момент пострілу вогнегасним порошком, Через сильну віддачу ручка різко рухається вниз, що не дозволяє виконати точний прицільний постріл і може привести до вивиху КІСТІ руки пожежника, а одночасне тримання вогнегасника лівою рукою за ємність з вогнегасним складом приведе до небажаного і несвоєчасного обертання ємності навколо ВІСІ, так як шариковий фіксатор не розраховано на такі зусилля В конструкції прототипу передбачено кріплення ємності з вогнегасним порошком за допомогою консольної ВІСІ, з наявністю зазору між ємністю і корпусом пускового пристрою в момент пострілу, що в процесі експлуатації неминуче призведе до вигину ВІСІ, заклинюванню ємності і відмови вогнегасника , так як зусилля віддачі від пострілів завжди буде діяти на вісь в одному напрямку СУТЬ ВИНАХОДУ В основу винаходу поставлено задачу удосконалення імпульсного ручного вогнегасника шляхом зміни конструкції ємності з вогнегасним порошком, взаємозв'язку ємності з пусковим пристроєм, конструкцыъ пускового пристрою, що дозволяє забезпечити більш оперативне і зручне багаторазове використання вогнегасника без заміни ємності з зарядом вогнегасної речовини, швидку заміну ємності на нову в умовах пожежі, більш високу надійність та вогнегасну ефективність Поставлена задача вирішується тим, що в імпульсному ручному вогнегаснику, який містить в собі - ємність з вогнегасною речовиною, яка розділена на декілька повздовжніх камер в кожній з яких один торець зачинено мембраною, яка здатна руйнуватися, а на протилежному торці встановлено газогенеруючий пристрій, а також з'єднаний з ємністю пусковий пристрій, ємність встановлена, з можливістю обертання навколо власної ВІСІ І дискретної фіксації в означений положеннях, згідно з винаходом, ємність виконана у вигляді змінного модуля, який закріплено з можливістю його переміщення вздовж вищевказаної ВІСІ обертання і щільного підтиснення до пускового пристрою, а пусковий пристрій виконаний з можливістю взаємодії з газогенеруючим пристроєм при однократному натисненні на пусковий елемент Вищевказані ознаки складають суть винаходу і можуть бути реалізовані в різних варіантах модуль може містити в собі стволи, кожен з яких має калібр основної частини 40 - 120мм, що в 1 5 - 1 8 разів більше ніж калібр казенної частини, при цьому внутрішній об'єм основної частини ствола становить від 200 до 2500куб см, в кожну камеру можна заряджати контейнер заповнений вогнегасною речовиною і герметично зачинений з торців мембранами, які здатні руйнуватися, пусковий пристрій може містити в собі бойок, ударник, спусковий важіль, вилковий упор і бойову пружину, які виконано з можливістю зводу бойової 46932 пружини і нанесення удару ударником по бойку за один хід спускового важеля, модуль може бути виконаний у вигляді люльки для стволів, при цьому кріплення кожного ствола містить в собі амортизатор, який частково зменшує віддачу при викиді вогнегасної речовини, модуль може бути розташовано в несучій рамці, яка виконана у вигляді контуру, розміри якого забезпечують можливість встановлення і обертання модулю всередині нього, до вертикального боку несучої рамки приєднана ручка для утримування вогнегасника, в ручні розташован пусковий пристрій, в протилежному від пускового пристрою вертикальному боці несучої рамки встановлений раструб, до верхнього горизонтального боки несучої рамки приєднані ручка і ремінь, вісьова ЛІНІЯ ручки перпендикулярна напрямки викиду вогнегасної речовини Технічний результат, який виражається в забезпеченні більш оперативного і зручного багаторазового використання вогнегасника без заміни ємності з зарядом вогнегасної речовини, забезпечується виконанням пускового пристрою і його взаємозв'язком з модулем таким чином г щоб забезпечувалась можливість взаємодії пускового пристрою з одним із газогенеруючих елементів після однократного натиснення на пусковий елемент без попередній маніпуляцій, спрямованих на взвод бойової пружини шляхом переміщення ручки вогнегасника до упору униз, а потім угору, як це передбачено в прототипі Така конструкція дозволяє виконувати серію викидів вогнегасного порошку на осередок пожежі з мінімальними витратами часи, так як для чергового пострілу вогнегасник готується тільки поворотом модулю відносно пускового пристрою в наступне Фіксоване положення Швидка заміна ємності на нову в умовах пожежі забезпечується виконанням ємності з вогнегасним порошком у вигляді змінного модулю, який може бити з'єднаний з несучою рамкою за допомогою пружинного фіксатора і механічної пари Висока вогнегасна ефективність забезпечується більш високою швидкострільністю вогнегасника, а також можливістю швидкої і легкої заміни використаного модуля на новий в умовах пожежі Це дозволяє його використовувати для подавления більш потужних осередків пожеж в порівнянні з прототипом Більш висока надійність забезпечується тим, що модуль закріплено з можливістю його переміщення вздовж власної ВІСІ обертання і щільного підтиснення до пускового пристрою з відсутністю зазору між ними відсутність вищевказаного зазору забезпечує передачу зусилля віддачі від модуля безпосередньо на ручки за допомогою якик вогнегасник утримується Завдяки цьому суттєво розвантажуються вузли кріплення модулю, що дозволяє значно полегшити ці вузли та збільшує їх ресурс і надійність ОПИС КОНСТРУКЦІЇ Фіг 1 - загальний вигляд вогнегасника в розрізі, бойова пружина не зведена Фіг 2 - вид по стрільці А на Фіг 1 Фіг 3 - загальний вигляд змінного модулю Вогнегасник включає в себе шість стволів 1 циліндричної форми і об'ємом основної частини від 200 до 2500куб см, в кожному з яких міститься вогнегасний порошок 2, мембрана 3, яка закріплена кришкою 4 до стволу і з боку вильоти вогнегасного порошку і здатна руйнуватися під впливом пострілу В протилежному боні ствола 1 жорстко закріплена казенна частина 5 з отвором під патрон 6, який має калібр в 1 5 - 18 разів менший ніж калібр основної частини ствола 1 Між вогнегасним порошком 2 і патроном 6 перпендикулярно ВІСІ ствола 1 розмішена релаксуюча прокладка 7 Перехідна частина ствола 8, яка розташована між релаксуючою прокладкою 7 і отвором під патрон 6 має форму зрізаного конуса або напівсфери Патрон 6 в казенній частині 5 зафіксована кришкою 9 Всі ШІСТЬ СТВОЛІВ 1 жорстко з'єднані з віссю 10 за допомогою втулок 11,12 хомутів 13 і утворюючи таким чином єдиний модуль (Фіг 3) Стволи 1 модулю паралельні ВІСІ обертання 10 і знаходяться від неї на однаковій відстані, а торці казенних частин 5 лежать в одній площині, яка перпендикулярна ВІСІ обертання 10 модулю Несуча рамка 14 виконана у вигляді жорсткого прямокутного контуру, довжина і висота якого забезпечують можливість встановлення і обертання модулю (ФігЗ) навколо власної ВІСІ 10 всередині вище вказаного Контуру До вертикального боку несучої рамки 14 жорстко приєднана ручка 15 для утримування вогнегасника оператором В протилежному від ручки 15 вертикальному боні несучої рамки 14 жорстко встановлен раструб 16, який забезпечує можливість вільного вильоту вогнегасного порошку 2 в момент пострілу До верхнього горизонтального боку несучої рамки жорстко приєднані ручка 17 і ремінь 18, які дають можливість утримувати вогнегасник пожежником Вісьова ЛІНІЯ ручки 17 перпендикулярна напрямку викиду вогнегасного порошку 2 Вісь обертання модулю 10 з'єднана, з несучою рамкою 14 з двох боків 3 боки ручки 15 за допомогою зубчатої пари 19, 20, а з боку вильоту вогнегасного порошку 2 за допомогою пружинного Фіксатора пружинний фіксатор, розташований в стакані 21 включає в себе важіль 22 встановлений з можливістю обертання навколо ВІСІ 23 на 90 від вертикального нижнього положення "підтиснуто" до горизонтального верхнього "відтиснуто" Вісь 23 жорстко закріплена в корпусі стакана 21 Важіль 22 утримує шток 24, який через пружину 25 підтискає втулку 26 до ВІСІ 10, чим забезпечується можливість заходження загостреного кінця ВІСІ 10 в заглиблення втулки 26 Стакан 21 жорстко зафіксован в несучій рамці 14 за допомогою кришки 27, яка на нього накручується В ручні 15 розташован пусковий пристрій, який включає в себе спусковий важіль 28, шпильку 29, зворотну пружину ЗО, ударник 31, вилковий упор 32, бойову пружину 33, бойок 34, пружину 35, втулку 36 і стакан 37 Овальний отвір в спусковому важелі 38 забезпечує можливість його обертання навколо ВІСІ 38 і зворотньо-поступове переміщення вздовж вище вказаного овального отвору Один кінець шпильки 29 має отвір, через який проходить вісь 39, другий кінець заходить в отвір спускового важеля 28, а надягнена на шпильку 29 зворотна пружина ЗО підтискує спусковий важіль 28 до корпусу ручки 15 Вилковий упор 32 під впливом злегка підтиснутої бойової пружини 33 за допомогою 46932 8 спусковий важіль 28, при обертанні спускового двох виступів, які взаємодіють з ВІДПОВІДНИМИ заважеля 28 навколо ВІСІ 38 одночасно відбувається глибленнями в ударнику 31, утримує його в полопоступове затиснення зворотної пружини ЗО, зачеженні рівноваги відносно ВІСІ обертання 40 Пруплення пусковим важелем 28 виступу ударника 31 жина 35 забезпечує повернення бойка 34 в крайнє Далі відбувається обертання ударника 31 навколо праве положення (Фіг1), яке регулюється стакаВІСІ 40, переміщення вилкового упору 32 і звод ном 37 так, щоб лівий кінець бойки 34 між пострібойової пружини 33, при цьому вилковий упор 32 лами не виглядав через отвір втулки 36 ВІСІ 38, тисне на ударник 31 тільки верхнім виступом, по39, 40 жорстко закріплені в корпусі ручки 15 При ступово спусковий важіль 28 виходить з зачепленположенні "підтиснуто" важеля 22 модуль має моня з виступом ударника 31 і відбувається дуже жливість обертатись навколо ВІСІ 10 і під дією зушвидке розтинання бойової пружини 33, вона бчатої пари 19, 20 та пружини 25 зворотньоштовхає вилковий упор 32, який обертає з прископоступово перемішуватися на 5 - 8мм вздовж ВІСІ ренням ударник 31 і він наносить удар по бойку 34 10, що забезпечує можливість почергового захоБойок 34, переборюючи зусилля пружини 35 через дження виступу втулки 36 в заглиблення кришки 9 отвори втулки 36 і кришки 9 наносить удар по капвідповідної казенної частини 5 з відсутністю зазору сулю 41 патрона 6 Відбувається запалення пороку між ними в момент пострілу відсутність вище вка42, пижи 43 і 44 забезпечують повне його згоранзаного зазору забезпечує передачу зусилля відданя Тиск продуктів згорання миттєво зростає і вони чі від казенної частини 5 ствола 1 безпосередньо з великою швидкістю вириваються в перехідну на несучу рамки 14, а через неї на ручки 15, 17 і частину стволу 8, там потік розширюється і частремінь 18, завдяки ньому суттєво розвантажуютьково зменшує свою швидкість, потім досягає рєлася вузли кріплення стволів 1 до ВІСІ 10, а також ксуючої прокладки 7, яка також зменшує швидкість кріплення модулю до несучої рамки 14, що дозвопотоки і сприяє створенню плоского фронту у виляє значно полегшити ці вузли і збільшити їх набухової хвилі Внаслідок цього порошок 2 плавно і дійність В патроні 6 з боку бойки 34 послідовно рівномірно навантажується вибуховою хвилею, розташовані капсуль 41, порок 42, повстяний пиж тиск в стволі і досягає критичного значення, мем43 товщиною 3 - 8мм, пиж з щільного паперу 44 і брана 3 руйнується і відбивається миттєвий викид картонна прокладка 45 вогнегасного порошку через раструб 16 на осереВогнегасник діє таким чином У початковому док пожежі стані спусковий важіль 28 зворотною пружиною ЗО підтиснут до корпусу ручки 15 Вилковий упор 32 Після спрацьовування вогнегасника спусковий під впливом злегка затиснутої бойової пружини 33 важіль 28 пружиною ЗО повертається в початкове утримує ударник 31 в положенні рівноваги відносположення Ударник 31 під впливом нижнього вино ВІСІ обертання 40 , Пружина 35 підтискує буртик ступу вилкового упору 32 повертається в полобойку 34 до стакану 37, виступ втулки 36 щільно ження рівноваги Бойок 34 повертається в початзаходить в заглиблення кришки 9 чим забезпечені кове становите пружиною 35, при необхідності повна СПІВВІСНІСТЬ ствола 1 і бойку 34, та хороший повторного використання оператору необхідно контакт казенної частини 5 з несучою рамкою 14 тільки повернути модуль в наступне фіксоване Стволи 1 заповнені вогнегасним порошком 2 і застановище, утримуючи вогнегасник однією рукою чинені мембранами З В казенник частинах 5 встаза ручку 15, а іншою повертаючи модуль в наступновлені патрони 6 і зафіксовані кришками 9 В тане положення, Для заміни модулю необхідно покому стані вогнегасник може зберігатись тривалий класти вогнегасник на горизонтальну поверхню, час без втрати своєї працездатності перевести важіль 22 в положення "відтиснуто", зняти з модуля несучу рамку 14 разом з закріплеПри необхідності використання вогнегасника ною на ній ручкою 15 і вдягнути на новий модуль, оператор вдягає ремінь 18 через плече, береться перевести важіль 22 в положення "підтиснуто", однією рукою за ручку 17, а іншою за ручку 15, вогнегасник готов до наступної серії пострілів прицілюється на осередок пожежі і натискає на 16 5 l_ J7 ФІГ.1 A Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
