Система для очищення судноплавних каналів

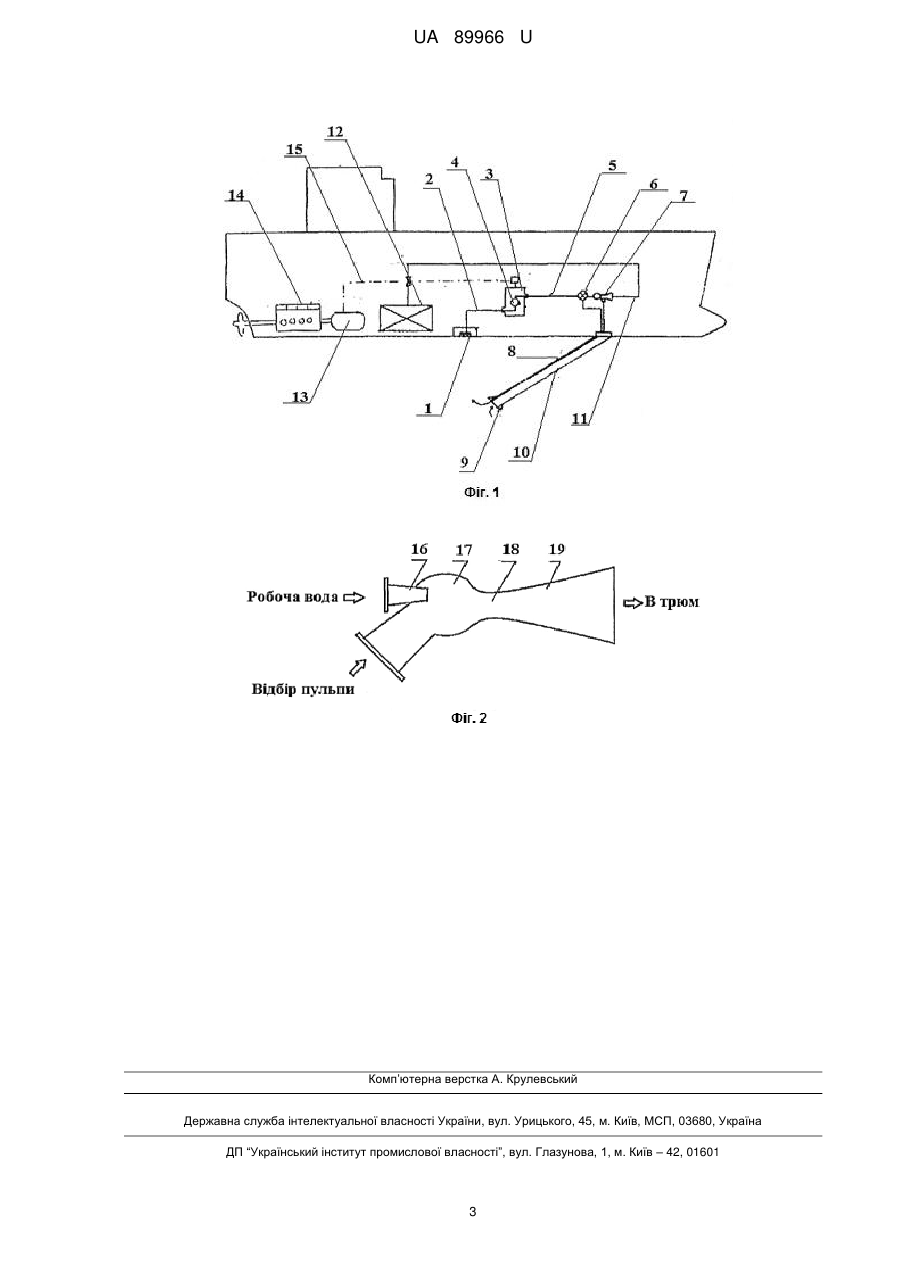

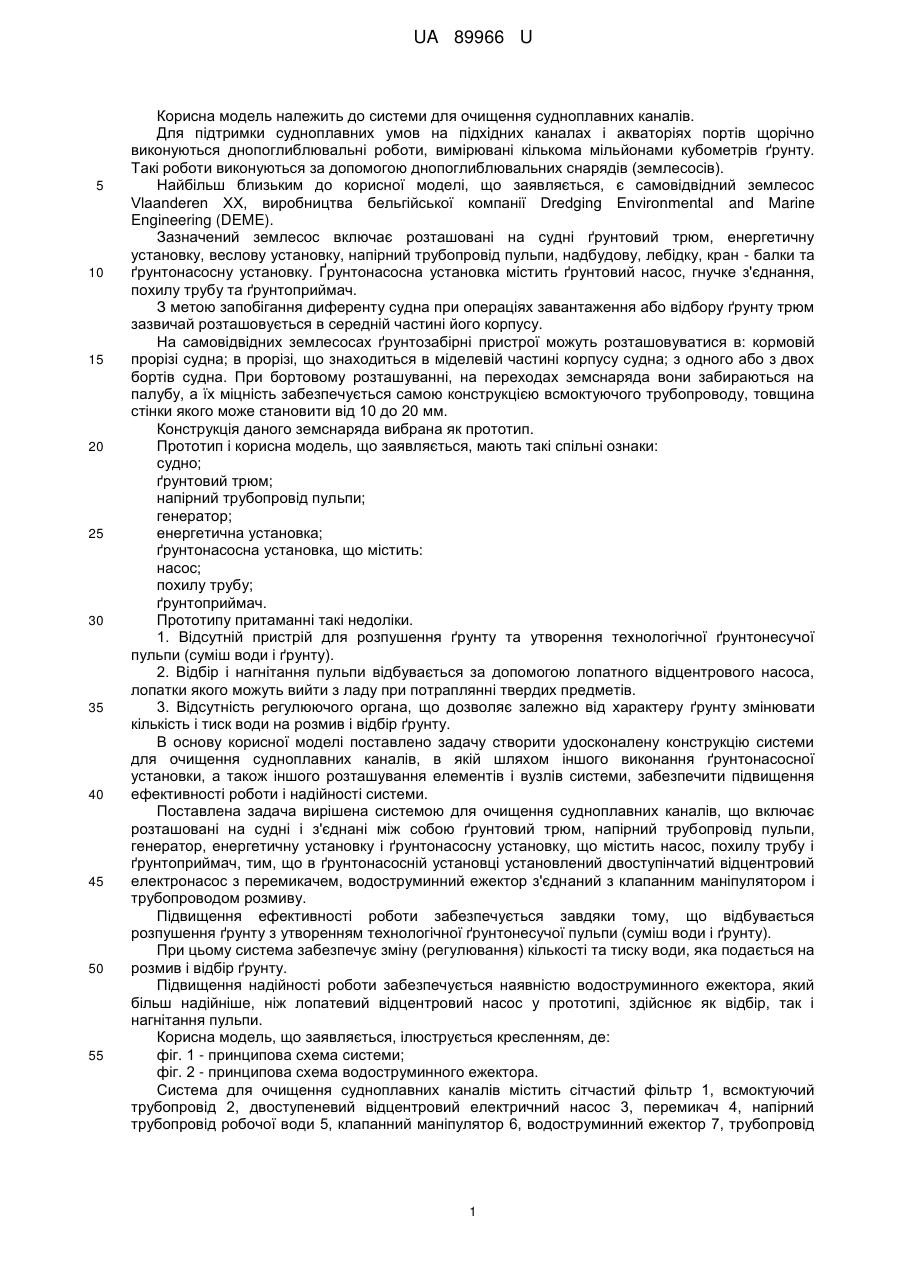

Реферат: Система для очищення судноплавних каналів, включає розташовані на судні і з'єднані між собою ґрунтовий трюм, напірний трубопровід пульпи, генератор, енергетичну установку і ґрунтонасосну установку, що містить насос, похилу трубу і ґрунтоприймач. В ґрунтонасосній установці установлений двоступінчастий відцентровий електронасос з перемикачем, водоструминний ежектор з'єднаний з клапанним маніпулятором і трубопроводом розмиву. UA 89966 U (12) UA 89966 U UA 89966 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до системи для очищення судноплавних каналів. Для підтримки судноплавних умов на підхідних каналах і акваторіях портів щорічно виконуються днопоглиблювальні роботи, вимірювані кількома мільйонами кубометрів ґрунту. Такі роботи виконуються за допомогою днопоглиблювальних снарядів (землесосів). Найбільш близьким до корисної моделі, що заявляється, є самовідвідний землесос Vlaanderen XX, виробництва бельгійської компанії Dredging Environmental and Marine Engineering (DEME). Зазначений землесос включає розташовані на судні ґрунтовий трюм, енергетичну установку, веслову установку, напірний трубопровід пульпи, надбудову, лебідку, кран - балки та ґрунтонасосну установку. Ґрунтонасосна установка містить ґрунтовий насос, гнучке з'єднання, похилу трубу та ґрунтоприймач. З метою запобігання диференту судна при операціях завантаження або відбору ґрунту трюм зазвичай розташовується в середній частині його корпусу. На самовідвідних землесосах ґрунтозабірні пристрої можуть розташовуватися в: кормовій прорізі судна; в прорізі, що знаходиться в міделевій частині корпусу судна; з одного або з двох бортів судна. При бортовому розташуванні, на переходах земснаряда вони забираються на палубу, а їх міцність забезпечується самою конструкцією всмоктуючого трубопроводу, товщина стінки якого може становити від 10 до 20 мм. Конструкція даного земснаряда вибрана як прототип. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: судно; ґрунтовий трюм; напірний трубопровід пульпи; генератор; енергетична установка; ґрунтонасосна установка, що містить: насос; похилу трубу; ґрунтоприймач. Прототипу притаманні такі недоліки. 1. Відсутній пристрій для розпушення ґрунту та утворення технологічної ґрунтонесучої пульпи (суміш води і ґрунту). 2. Відбір і нагнітання пульпи відбувається за допомогою лопатного відцентрового насоса, лопатки якого можуть вийти з ладу при потраплянні твердих предметів. 3. Відсутність регулюючого органа, що дозволяє залежно від характеру ґрунту змінювати кількість і тиск води на розмив і відбір ґрунту. В основу корисної моделі поставлено задачу створити удосконалену конструкцію системи для очищення судноплавних каналів, в якій шляхом іншого виконання ґрунтонасосної установки, а також іншого розташування елементів і вузлів системи, забезпечити підвищення ефективності роботи і надійності системи. Поставлена задача вирішена системою для очищення судноплавних каналів, що включає розташовані на судні і з'єднані між собою ґрунтовий трюм, напірний трубопровід пульпи, генератор, енергетичну установку і ґрунтонасосну установку, що містить насос, похилу трубу і ґрунтоприймач, тим, що в ґрунтонасосній установці установлений двоступінчатий відцентровий електронасос з перемикачем, водоструминний ежектор з'єднаний з клапанним маніпулятором і трубопроводом розмиву. Підвищення ефективності роботи забезпечується завдяки тому, що відбувається розпушення ґрунту з утворенням технологічної ґрунтонесучої пульпи (суміш води і ґрунту). При цьому система забезпечує зміну (регулювання) кількості та тиску води, яка подається на розмив і відбір ґрунту. Підвищення надійності роботи забезпечується наявністю водоструминного ежектора, який більш надійніше, ніж лопатевий відцентровий насос у прототипі, здійснює як відбір, так і нагнітання пульпи. Корисна модель, що заявляється, ілюструється кресленням, де: фіг. 1 - принципова схема системи; фіг. 2 - принципова схема водоструминного ежектора. Система для очищення судноплавних каналів містить сітчастий фільтр 1, всмоктуючий трубопровід 2, двоступеневий відцентровий електричний насос 3, перемикач 4, напірний трубопровід робочої води 5, клапанний маніпулятор 6, водоструминний ежектор 7, трубопровід 1 UA 89966 U 5 10 15 20 25 30 35 розмиву 8, ґрунтоприймач 9, похилу трубу 10, напірний трубопровід пульпи 11, ґрунтовий трюм 12, генератор 13, суднову енергетичну установку 14 і кабель, що подає живлення 15. Водоструминний ежектор 7 (фіг. 2) містить сопло 16, камеру зміщення 17, горло 18 і дифузор 19. Система для очищення судноплавних каналів установлюється на судно. В донній частині корпусу судна розташований сітчастий фільтр 1, установлений на вході всмоктуючого трубопроводу 2, вихід якого з'єднаний з двоступеневим відцентровим електричним насосом 3. Двоступеневий відцентровий електричний насос 3 забезпечений двома робочими колесами (на кресленні не показано) і перемикачем 4, який забезпечує перемикання робочих коліс двоступеневого відцентрового електронасоса 3 на паралельну або послідовну роботу, що дозволяє створювати високий тиск робочої води (до дванадцяти бар) необхідний для роботи водоструминного ежектора 7 і підвищення ефективності розмиву ґрунту. Двоступеневий відцентровий електричний насос 3 з'єднаний кабелем, що подає живлення 15, з генератором 13, який в свою чергу з'єднаний з судновою енергетичною установкою 14. Двоступеневий відцентровий електричний насос 3 за допомогою напірного трубопроводу робочої води 5 з'єднаний з клапанним маніпулятором 6. Клапанний маніпулятор 6 з'єднаний з соплом 16 водоструминного ежектора 7 і виходом трубопроводу розмиву 8, який прикріплений до ґрунтоприймача 9. Вхід робочої камери водоструминного ежектора 7 з'єднаний з похилою трубою 10, а вихід - з напірним трубопроводом пульпи 11, що сполучає водоструминний ежектор 7 з відсіками ґрунтового трюму 12. Принцип дії. Двоступеневий відцентровий електронасос 3 через сітчастий фільтр 1 забирає чисту воду всмоктувальним трубопроводом 2 і через перемикач 4 паралельно-послідовної роботи робоча вода надходить до напірного трубопроводу робочої води 5 і через клапанний маніпулятор 6 до споживачів. Передбачені наступні режими роботи. 1. Розмив ґрунту та утворення технічної пульпи. Робоча вода надходить тільки до трубопроводу розмиву 8. 2. Забір ґрунту. Робоча вода надходить тільки до водоструминного ежектора 7 під тиском дванадцять бар через сопло 16, горло 18 і дифузор 19, створюючи розрядження в камері зміщення 17, під дією якого відбувається забір пульпи, яка разом з робочою водою надходить у ґрунтовий трюм 12. 3. Спільна робота. Робоча вода одночасно надходить до трубопроводу розмиву 8 і водоструминного ежектора 7, розмиваючи і забираючи ґрунт (пульпу) одночасно. Запропонована система дозволяє ефективно розмивати ґрунт і здійснювати його відбір. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Система для очищення судноплавних каналів, що включає розташовані на судні і з'єднані між собою ґрунтовий трюм, напірний трубопровід пульпи, генератор, енергетичну установку і ґрунтонасосну установку, що містить насос, похилу трубу і ґрунтоприймач, яка відрізняється тим, що в ґрунтонасосній установці установлений двоступінчастий відцентровий електронасос з перемикачем, водоструминний ежектор з'єднаний з клапанним маніпулятором і трубопроводом розмиву. 2 UA 89966 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
