Інструмент або виріб з багатошаровим покриттям

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 89998

Опубліковано: 12.05.2014

Автори: Каверіна Аліса Шер Ахмад, Шипиленко Андрій Павлович, Береснєв Вячеслав Мартинович, Погребняк Олександр Дмитрович, Кирик Григорій Васильович

Завантажити PDF файл.

Формула / Реферат

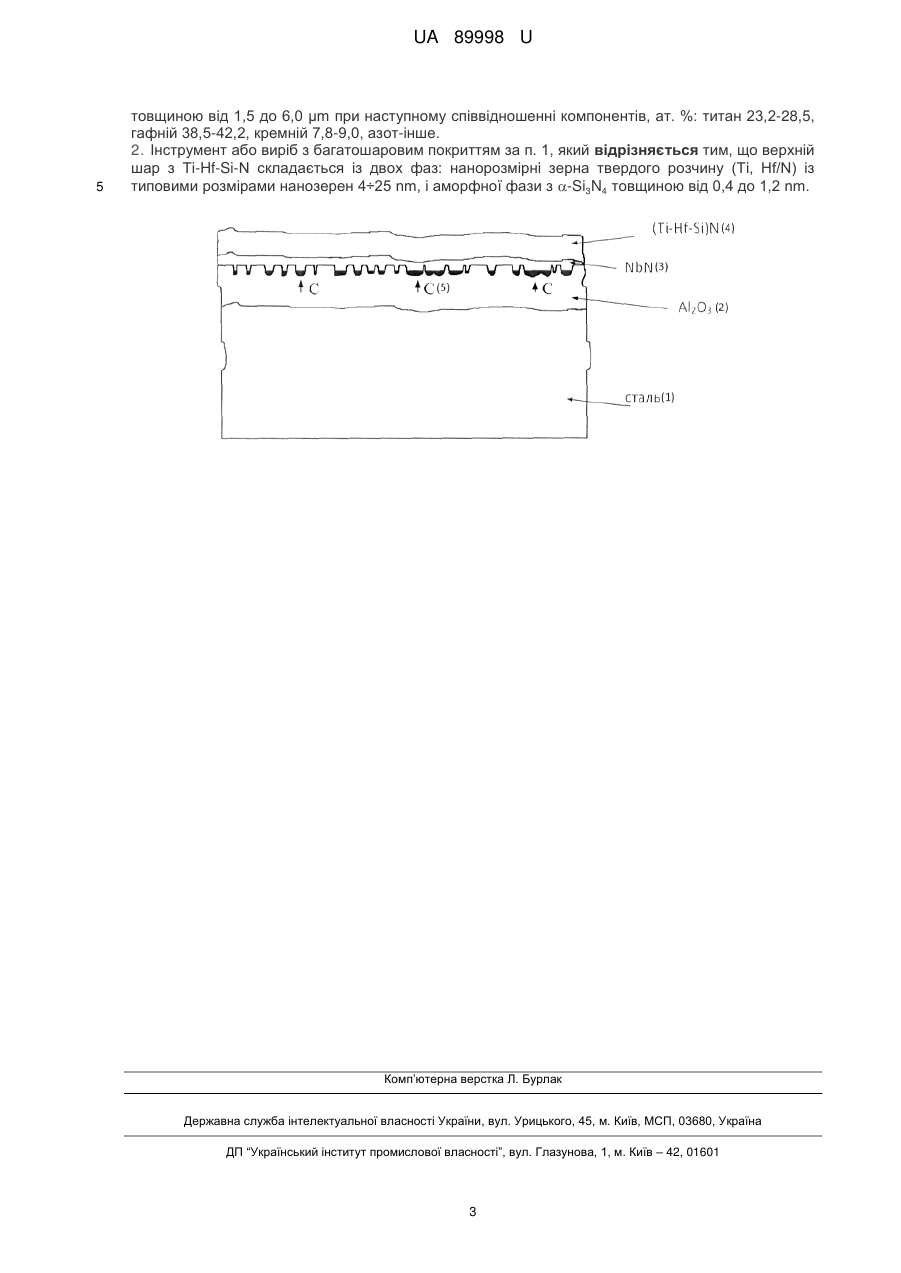

1. Інструмент або виріб з багатошаровим покриттям, який містить сталеву основу із нанесеним на неї тришаровим зносостійким покриттям, який відрізняється тим, що як нижній шар, який нанесений безпосередньо на сталеву основу, використаний оксид алюмінію товщиною від 50 до 120 μm при наступному співвідношенні, ат. %: алюміній 35-45, кисень 55-65, як проміжний шар, який нанесений на шар оксиду алюмінію, використаний нітрид ніобію, товщиною від 1,2 до 4,0 μm при наступному співвідношенні, ат. %: ніобій 50±5, азот 50±5, як останній, верхній шар, нанесений на шар нітриду ніобію, використаний склад із титану, гафнію, кремнію і азоту товщиною від 1,5 до 6,0 μm при наступному співвідношенні компонентів, ат. %: титан 23,2-28,5, гафній 38,5-42,2, кремній 7,8-9,0, азот-інше.

2. Інструмент або виріб з багатошаровим покриттям за п. 1, який відрізняється тим, що верхній шар з Ti-Hf-Si-N складається із двох фаз: нанорозмірні зерна твердого розчину (Ті, Hf/N) із типовими розмірами нанозерен 4÷25 nm, і аморфної фази з a-Si3N4 товщиною від 0,4 до 1,2 nm.

Текст

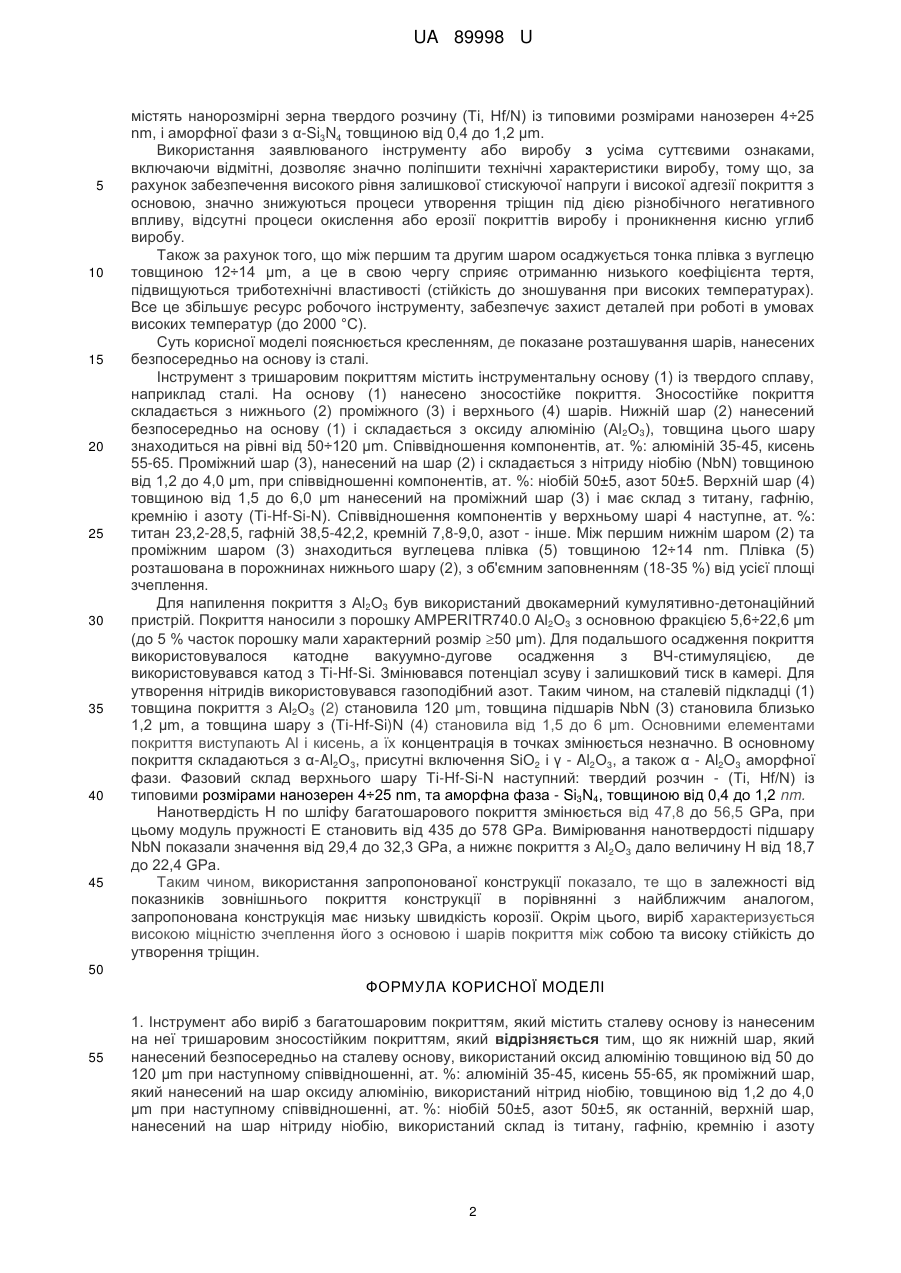

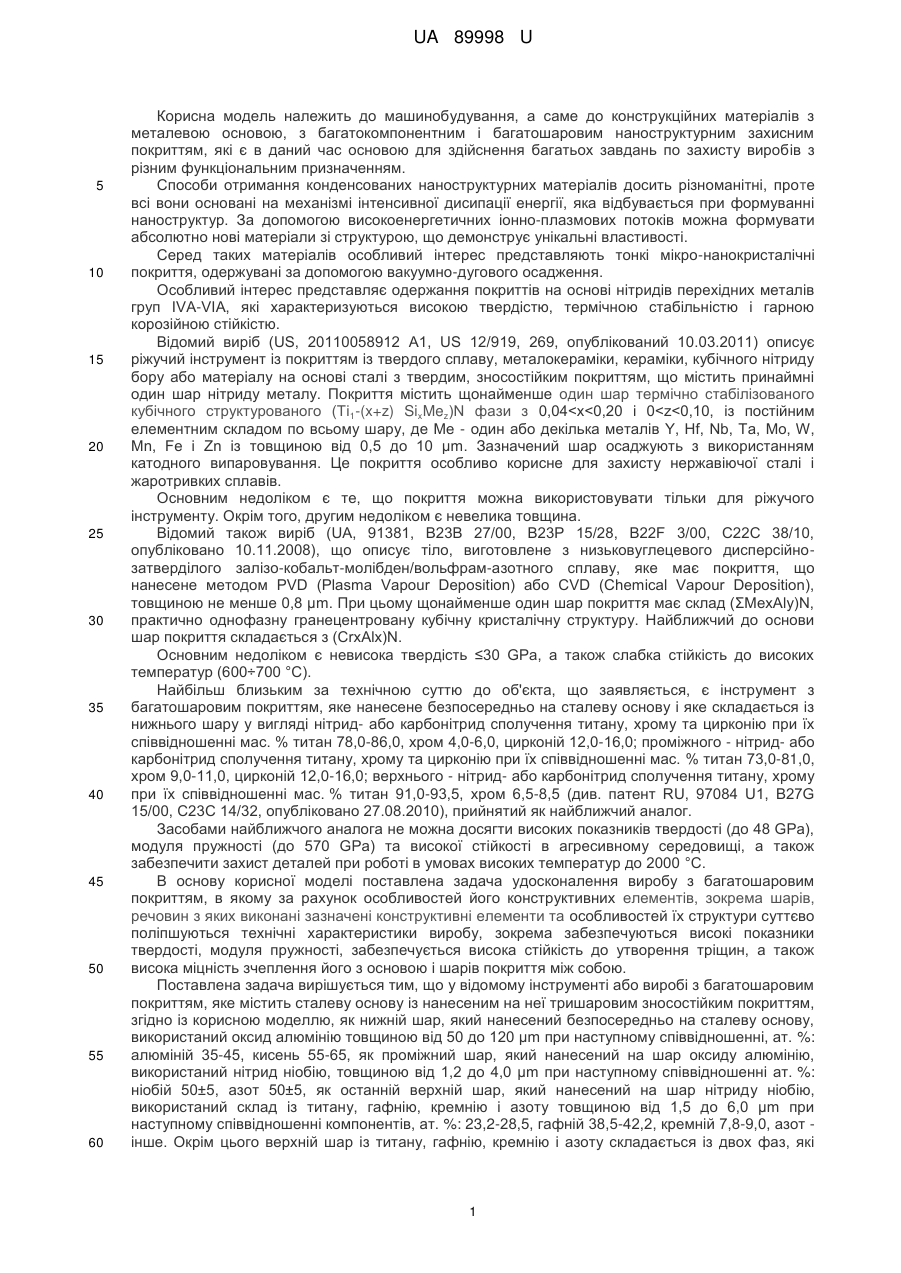

Реферат: Інструмент або виріб з багатошаровим покриттям містить сталеву основу із нанесеним на неї тришаровим зносостійким покриттям. При цьому як нижній шар, який нанесений безпосередньо на сталеву основу, використаний оксид алюмінію, як проміжний шар, який нанесений на шар оксиду алюмінію, використаний нітрид ніобію, як останній, верхній шар, нанесений на шар нітриду ніобію, використаний склад із титану, гафнію, кремнію і азоту. UA 89998 U (54) ІНСТРУМЕНТ АБО ВИРІБ З БАГАТОШАРОВИМ ПОКРИТТЯМ UA 89998 U UA 89998 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до конструкційних матеріалів з металевою основою, з багатокомпонентним і багатошаровим наноструктурним захисним покриттям, які є в даний час основою для здійснення багатьох завдань по захисту виробів з різним функціональним призначенням. Способи отримання конденсованих наноструктурних матеріалів досить різноманітні, проте всі вони основані на механізмі інтенсивної дисипації енергії, яка відбувається при формуванні наноструктур. За допомогою високоенергетичних іонно-плазмових потоків можна формувати абсолютно нові матеріали зі структурою, що демонструє унікальні властивості. Серед таких матеріалів особливий інтерес представляють тонкі мікро-нанокристалічні покриття, одержувані за допомогою вакуумно-дугового осадження. Особливий інтерес представляє одержання покриттів на основі нітридів перехідних металів груп IVA-VIA, які характеризуються високою твердістю, термічною стабільністю і гарною корозійною стійкістю. Відомий виріб (US, 20110058912 А1, US 12/919, 269, опублікований 10.03.2011) описує ріжучий інструмент із покриттям із твердого сплаву, металокераміки, кераміки, кубічного нітриду бору або матеріалу на основі сталі з твердим, зносостійким покриттям, що містить принаймні один шар нітриду металу. Покриття містить щонайменше один шар термічно стабілізованого кубічного структурованого (Ti1-(x+z) SixMez)N фази з 0,04

Дивитися

Додаткова інформація

Автори англійською

Pohrebniak Oleksandr Dmytrovych, Beresniev Viacheslav Martynovych

Автори російською

Погребняк Александр Дмитриевич, Береснев Вячеслав Мартынович

МПК / Мітки

МПК: C23C 28/00, C23C 30/00

Мітки: інструмент, покриттям, багатошаровим, виріб
