Стенд для дослідження полімербетонних виробів в процесі набирання міцності

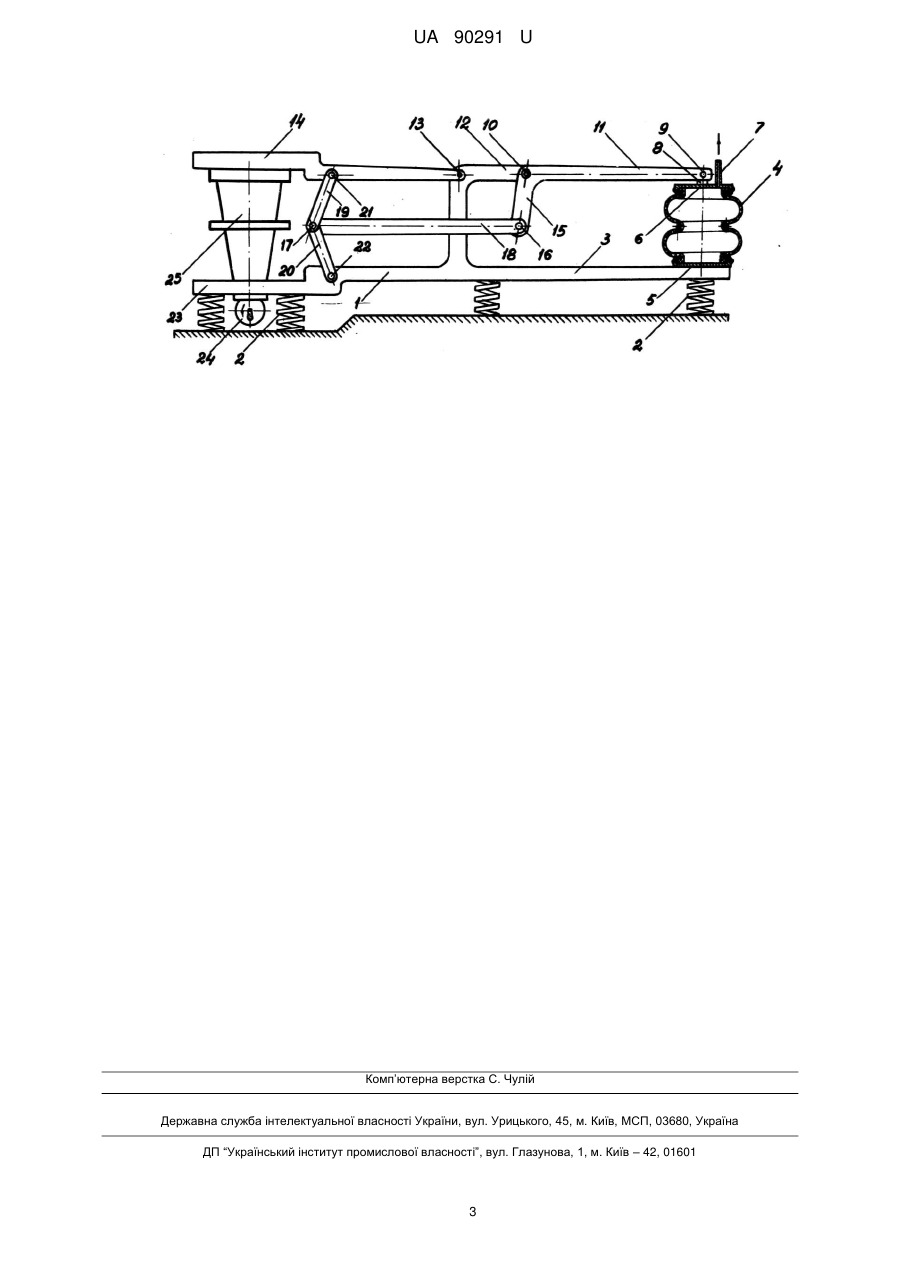

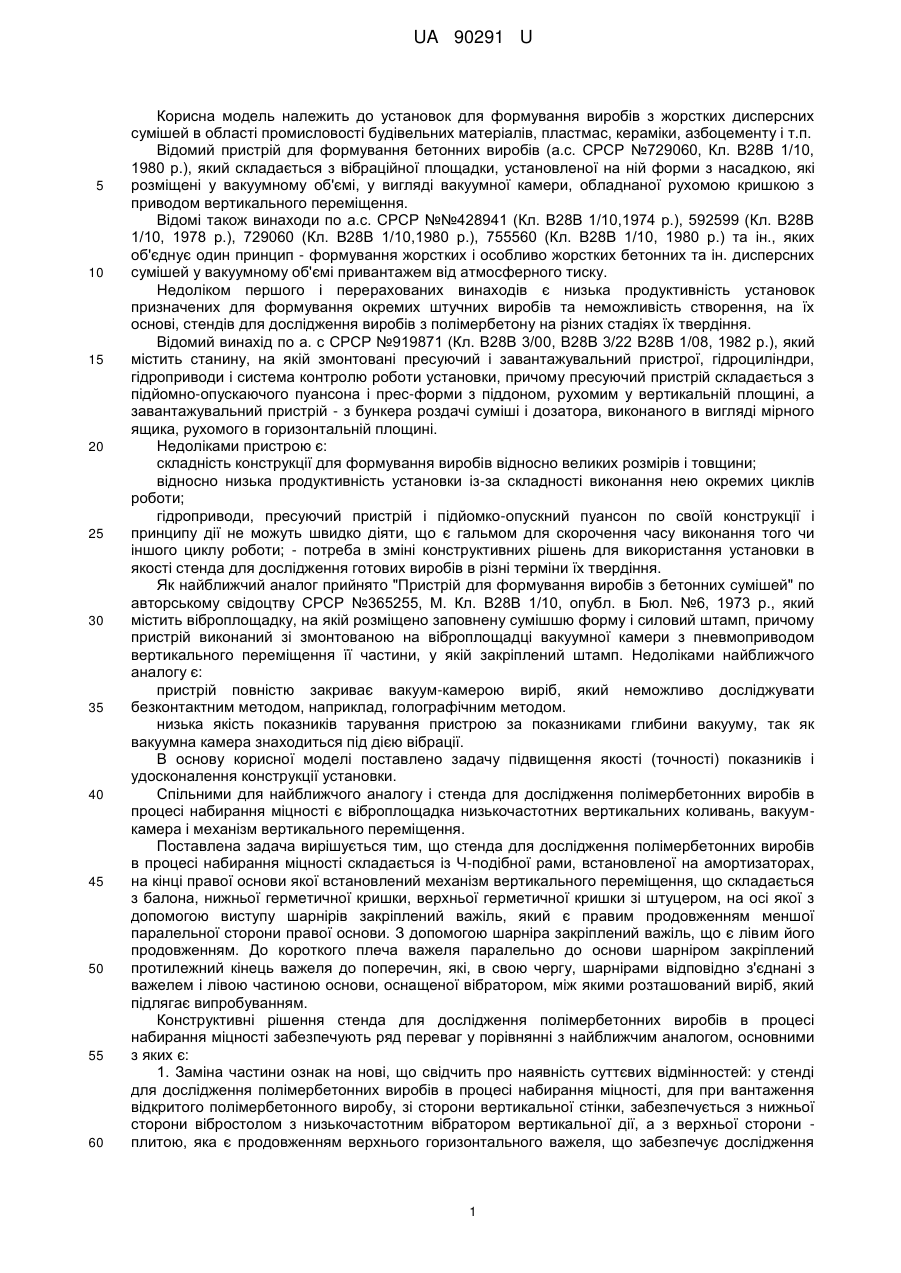

Реферат: UA 90291 U UA 90291 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок для формування виробів з жорстких дисперсних сумішей в області промисловості будівельних матеріалів, пластмас, кераміки, азбоцементу і т.п. Відомий пристрій для формування бетонних виробів (а.с. СРСР №729060, Кл. В28В 1/10, 1980 p.), який складається з вібраційної площадки, установленої на ній форми з насадкою, які розміщені у вакуумному об'ємі, у вигляді вакуумної камери, обладнаної рухомою кришкою з приводом вертикального переміщення. Відомі також винаходи по а.с. СРСР №№428941 (Кл. В28В 1/10,1974 p.), 592599 (Кл. В28В 1/10, 1978 p.), 729060 (Кл. В28В 1/10,1980 p.), 755560 (Кл. В28В 1/10, 1980 р.) та ін., яких об'єднує один принцип - формування жорстких і особливо жорстких бетонних та ін. дисперсних сумішей у вакуумному об'ємі привантажем від атмосферного тиску. Недоліком першого і перерахованих винаходів є низька продуктивність установок призначених для формування окремих штучних виробів та неможливість створення, на їх основі, стендів для дослідження виробів з полімербетону на різних стадіях їх твердіння. Відомий винахід по а. с СРСР №919871 (Кл. В28В 3/00, В28В 3/22 В28В 1/08, 1982 p.), який містить станину, на якій змонтовані пресуючий і завантажувальний пристрої, гідроциліндри, гідроприводи і система контролю роботи установки, причому пресуючий пристрій складається з підйомно-опускаючого пуансона і прес-форми з піддоном, рухомим у вертикальній площині, а завантажувальний пристрій - з бункера роздачі суміші і дозатора, виконаного в вигляді мірного ящика, рухомого в горизонтальній площині. Недоліками пристрою є: складність конструкції для формування виробів відносно великих розмірів і товщини; відносно низька продуктивність установки із-за складності виконання нею окремих циклів роботи; гідроприводи, пресуючий пристрій і підйомко-опускний пуансон по своїй конструкції і принципу дії не можуть швидко діяти, що є гальмом для скорочення часу виконання того чи іншого циклу роботи; - потреба в зміні конструктивних рішень для використання установки в якості стенда для дослідження готових виробів в різні терміни їх твердіння. Як найближчий аналог прийнято "Пристрій для формування виробів з бетонних сумішей" по авторському свідоцтву СРСР №365255, М. Кл. В28В 1/10, опубл. в Бюл. №6, 1973 p., який містить віброплощадку, на якій розміщено заповнену сумішшю форму і силовий штамп, причому пристрій виконаний зі змонтованою на віброплощадці вакуумної камери з пневмоприводом вертикального переміщення її частини, у якій закріплений штамп. Недоліками найближчого аналогу є: пристрій повністю закриває вакуум-камерою виріб, який неможливо досліджувати безконтактним методом, наприклад, голографічним методом. низька якість показників тарування пристрою за показниками глибини вакууму, так як вакуумна камера знаходиться під дією вібрації. В основу корисної моделі поставлено задачу підвищення якості (точності) показників і удосконалення конструкції установки. Спільними для найближчого аналогу і стенда для дослідження полімербетонних виробів в процесі набирання міцності є віброплощадка низькочастотних вертикальних коливань, вакуумкамера і механізм вертикального переміщення. Поставлена задача вирішується тим, що стенда для дослідження полімербетонних виробів в процесі набирання міцності складається із Ч-подібної рами, встановленої на амортизаторах, на кінці правої основи якої встановлений механізм вертикального переміщення, що складається з балона, нижньої герметичної кришки, верхньої герметичної кришки зі штуцером, на осі якої з допомогою виступу шарнірів закріплений важіль, який є правим продовженням меншої паралельної сторони правої основи. З допомогою шарніра закріплений важіль, що є лівим його продовженням. До короткого плеча важеля паралельно до основи шарніром закріплений протилежний кінець важеля до поперечин, які, в свою чергу, шарнірами відповідно з'єднані з важелем і лівою частиною основи, оснащеної вібратором, між якими розташований виріб, який підлягає випробуванням. Конструктивні рішення стенда для дослідження полімербетонних виробів в процесі набирання міцності забезпечують ряд переваг у порівнянні з найближчим аналогом, основними з яких є: 1. Заміна частини ознак на нові, що свідчить про наявність суттєвих відмінностей: у стенді для дослідження полімербетонних виробів в процесі набирання міцності, для при вантаження відкритого полімербетонного виробу, зі сторони вертикальної стінки, забезпечується з нижньої сторони вібростолом з низькочастотним вібратором вертикальної дії, а з верхньої сторони плитою, яка є продовженням верхнього горизонтального важеля, що забезпечує дослідження 1 UA 90291 U 5 10 15 20 25 30 35 виробу безконтактним чи контактним методами, тоді як у найближчому аналозі вибір формується у закритій вакуумній камері, оснащеній штампом вертикального переміщення в металевій формі, установленій на вібростолі; механізм вертикального переміщення привантажу в першому випадку представляє собою один гумовий вакуумний балон, який зусиллями атмосферного тиску приводить в рух важелі, а у найближчому аналозі - автомобільний скат вертикально переміщує верхню частину вакуум-камери зі штампом, який відповідає розмірам форми, розміщеної на вібростолі. 2. Введення нових ознак, що теж свідчить про наявність суттєвих відмінностей: система важелів (див. опис), гумовий балон з відповідним оснащенням, який під'єднаний до вакуумної системи. 3. Враховуючи пп. 1 і 2, конструктивні рішення стенда для дослідження полімербетонних виробів в процесі набирання міцності забезпечують ряд нових взаємоположень ознак, нові зв'язки і взаємодії між ознаками. На кресленні приведений стенд для дослідження полімербетонних виробів в процесі набирання міцності. Стенд для дослідження полімербетонних виробів в процесі набирання міцності складається з Ч-подібної рами 1, встановленої на амортизаторах 2, на кінці правої основи 3 якої встановлений механізм вертикального переміщення, що складається з балона 4, нижньої герметичної кришки 5, верхньої герметичної кришки 6 зі штуцером 7, на осі якої з допомогою виступу 8, шарнірів 9 і 10 закріплений важіль 11, який є правим продовженням меншої паралельної сторони 12 правої основи 3. З допомогою шарніра 13 закріплений важіль 14, що є лівим його продовженням. До короткого плеча 15 важеля 11 шарніром 16 паралельно до основи шарніром 17 закріплений протилежний кінець важеля 18 до поперечин 19 і 20, які, в свою чергу, шарнірами 21 і 22 відповідно з'єднані з важелем 14 і лівою частиною основи 23, оснащеної вібратором 24, між якими розташований виріб 25, який підлягає випробуванням. Стенд для дослідження полімербетонних виробів в процесі набирання міцності працює таким чином. При нормально розтягнутому балоні 4 на ліву частину основи 23 по центру установлюють випробовуваний виріб 25. Якщо висота його менша від відстані між внутрішньою стороною важеля 14 і основи 23, то використовуються жорсткі прокладки. В процесі вакуумування балона 4 через штуцер 7 під дією різниці тиску (вакууму в балоні і атмосферного) його висота зменшується, тому ліва сторона важеля 14 і ліва частина основи 23 рівномірно перемішується до їх горизонтальної осі, тобто виріб 25 рівномірно навантажується. При цьому величина внутрішніх напружень при стисненні виробу 25 залежить від глибини вакууму в балоні 4. Вмикають вібратор 24, в результаті роботи якого досліджуваний виріб зазнає вібраційного навантаження. Після закінчення випробувань вакуумна система (не показана) 1 вібратор 24 вимикається. Знімається з основи 23 виріб 25. При відновленні роботи процеси повторюються. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Стенд для дослідження полімербетонних виробів в процесі набирання міцності, що містить віброплощадку з низькочастотним вібратором вертикальної дії, вакуум-камеру і механізм вертикального переміщення, який відрізняється тим, що містить Ч-подібну раму, встановлену на амортизаторах, на кінці правої основи якої встановлений механізм вертикального переміщення, що складається з балона, нижньої герметичної кришки, верхньої герметичної кришки зі штуцером, на осі якої з допомогою виступу, шарнірів закріплений важіль, який є правим продовженням меншої паралельної сторони правої основи, за допомогою шарніра закріплений важіль, що є лівим його продовженням, а до короткого плеча важеля паралельно до основи шарніром закріплений протилежний кінець важеля до поперечин, які, в свою чергу, шарнірами відповідно з'єднані з важелем і лівою частиною основи, що оснащена вібратором, між якими розташований виріб, який підлягає випробуванням. 2 UA 90291 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
