Установка для формування жорстких полімербетонних виробів

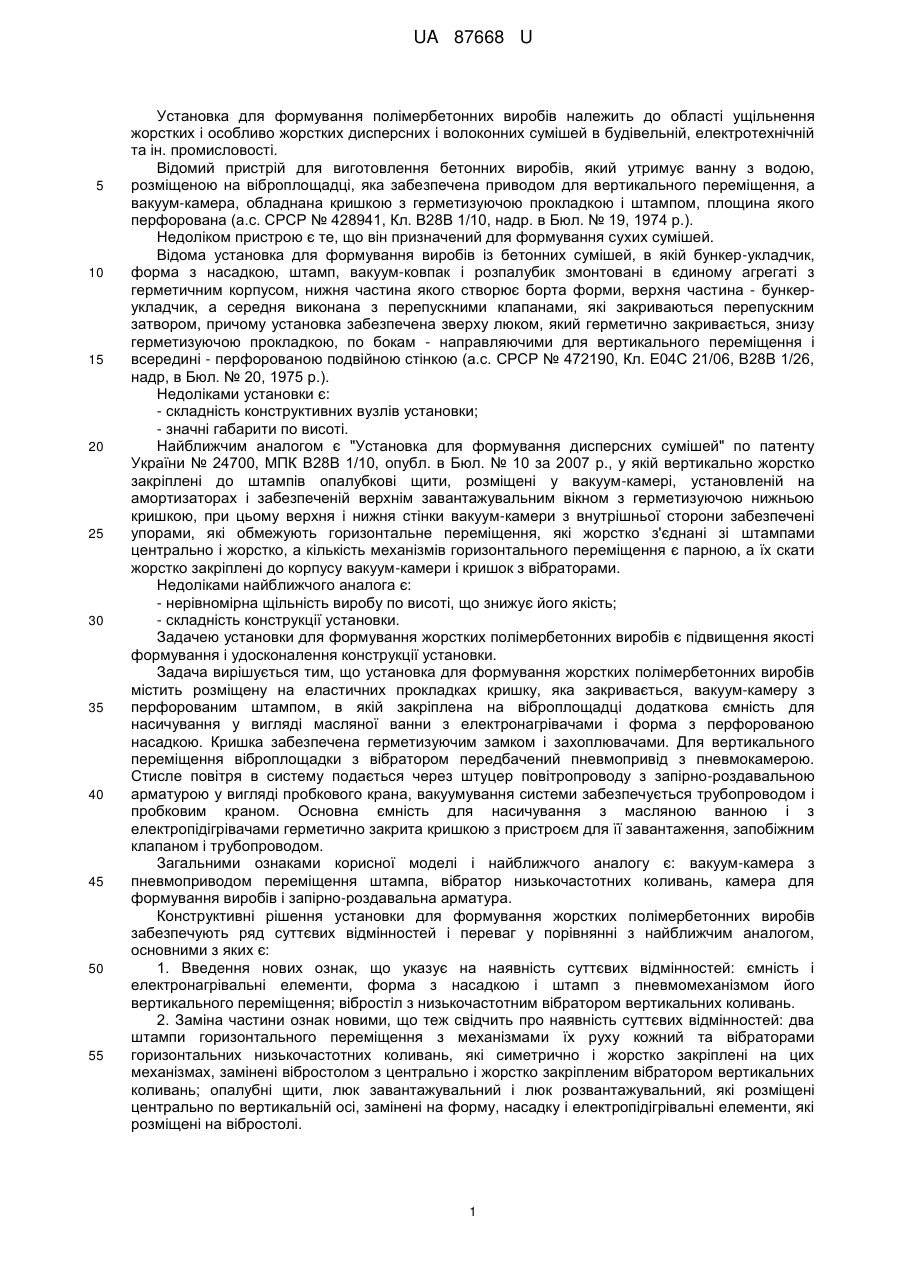

Реферат: UA 87668 U UA 87668 U 5 10 15 20 25 30 35 40 45 50 55 Установка для формування полімербетонних виробів належить до області ущільнення жорстких і особливо жорстких дисперсних і волоконних сумішей в будівельній, електротехнічній та ін. промисловості. Відомий пристрій для виготовлення бетонних виробів, який утримує ванну з водою, розміщеною на віброплощадці, яка забезпечена приводом для вертикального переміщення, а вакуум-камера, обладнана кришкою з герметизуючою прокладкою і штампом, площина якого перфорована (а.с. СРСР № 428941, Кл. В28В 1/10, надр. в Бюл. № 19, 1974 р.). Недоліком пристрою є те, що він призначений для формування сухих сумішей. Відома установка для формування виробів із бетонних сумішей, в якій бункер-укладчик, форма з насадкою, штамп, вакуум-ковпак і розпалубик змонтовані в єдиному агрегаті з герметичним корпусом, нижня частина якого створює борта форми, верхня частина - бункерукладчик, а середня виконана з перепускними клапанами, які закриваються перепускним затвором, причому установка забезпечена зверху люком, який герметично закривається, знизу герметизуючою прокладкою, по бокам - направляючими для вертикального переміщення і всередині - перфорованою подвійною стінкою (а.с. СРСР № 472190, Кл. Е04С 21/06, В28В 1/26, надр, в Бюл. № 20, 1975 р.). Недоліками установки є: - складність конструктивних вузлів установки; - значні габарити по висоті. Найближчим аналогом є "Установка для формування дисперсних сумішей" по патенту України № 24700, МПК В28В 1/10, опубл. в Бюл. № 10 за 2007 р., у якій вертикально жорстко закріплені до штампів опалубкові щити, розміщені у вакуум-камері, установленій на амортизаторах і забезпеченій верхнім завантажувальним вікном з герметизуючою нижньою кришкою, при цьому верхня і нижня стінки вакуум-камери з внутрішньої сторони забезпечені упорами, які обмежують горизонтальне переміщення, які жорстко з'єднані зі штампами центрально і жорстко, а кількість механізмів горизонтального переміщення є парною, а їх скати жорстко закріплені до корпусу вакуум-камери і кришок з вібраторами. Недоліками найближчого аналога є: - нерівномірна щільність виробу по висоті, що знижує його якість; - складність конструкції установки. Задачею установки для формування жорстких полімербетонних виробів є підвищення якості формування і удосконалення конструкції установки. Задача вирішується тим, що установка для формування жорстких полімербетонних виробів містить розміщену на еластичних прокладках кришку, яка закривається, вакуум-камеру з перфорованим штампом, в якій закріплена на віброплощадці додаткова ємність для насичування у вигляді масляної ванни з електронагрівачами і форма з перфорованою насадкою. Кришка забезпечена герметизуючим замком і захоплювачами. Для вертикального переміщення віброплощадки з вібратором передбачений пневмопривід з пневмокамерою. Стисле повітря в систему подається через штуцер повітропроводу з запірно-роздавальною арматурою у вигляді пробкового крана, вакуумування системи забезпечується трубопроводом і пробковим краном. Основна ємність для насичування з масляною ванною і з електропідігрівачами герметично закрита кришкою з пристроєм для її завантаження, запобіжним клапаном і трубопроводом. Загальними ознаками корисної моделі і найближчого аналогу є: вакуум-камера з пневмоприводом переміщення штампа, вібратор низькочастотних коливань, камера для формування виробів і запірно-роздавальна арматура. Конструктивні рішення установки для формування жорстких полімербетонних виробів забезпечують ряд суттєвих відмінностей і переваг у порівнянні з найближчим аналогом, основними з яких є: 1. Введення нових ознак, що указує на наявність суттєвих відмінностей: ємність і електронагрівальні елементи, форма з насадкою і штамп з пневмомеханізмом його вертикального переміщення; вібростіл з низькочастотним вібратором вертикальних коливань. 2. Заміна частини ознак новими, що теж свідчить про наявність суттєвих відмінностей: два штампи горизонтального переміщення з механізмами їх руху кожний та вібраторами горизонтальних низькочастотних коливань, які симетрично і жорстко закріплені на цих механізмах, замінені вібростолом з центрально і жорстко закріпленим вібратором вертикальних коливань; опалубні щити, люк завантажувальний і люк розвантажувальний, які розміщені центрально по вертикальній осі, замінені на форму, насадку і електропідігрівальні елементи, які розміщені на вібростолі. 1 UA 87668 U 5 10 15 20 25 30 35 40 3. Частково нові сполучення ознак, що теж указує на наявність суттєвих відмінностей: електропідігрівальні елементи пов'язані з поверхнею ємності; форма і насадка представляють собою одне ціле, без жорсткого з'єднання між собою, і розміщені на вібростолі вертикально; основна ємність з кришкою, яка призначена для насичування виробу композиційною полімерною суспензією або водою при використанні цементу в якості основного в'яжучого матеріалу. 4. Враховуючи пп. 1, 2 і 3, конструктивні рішення установки для формування жорстких полімербетонних виробів забезпечують нові взаємоположення ознак, нові зв'язки і взаємодії між ними, що теж свідчить про наявність суттєвих відмінностей у порівнянні з найближчим аналогом. На кресленні приведена схема установки для формування жорстких полімербетонних виробів. Установка утримує розміщену на еластичних прокладках 1 кришку 2, яка закривається, вакуум-камеру 4 з перфорованим штампом 3, в якій закріплена на віброплощадці 5 додаткова ємність 6 для насичування у вигляді масляної ванни з електронагрівачами 7 і форма 8 з перфорованою насадкою 9. Кришка забезпечена герметизуючим замком 10 і захоплювачами 11. Для вертикального переміщення віброплощадки з вібратором 12 передбачений пневмопривід 13 з пневмокамерою 14. Стисле повітря в систему подається через штуцер 15 повітропровід 16 з запірно-роздавальною арматурою у вигляді пробкового крана 17, вакуумування системи забезпечується трубопроводом 18 і пробковим краном 19. Основна ємність для насичування 20 з масляною ванною і з електропідігрівачами 21 герметично закрита кришкою 22 з пристроєм 23 для її завантаження, запобіжним клапаном 24 і трубопроводом 25. Установка для формування жорстких полімербетонних виробів таким чином. Форму 8 з насадкою 9 і від дозованою сухою сумішшю закріплюють в додатковій ємності 6 для насичування з виключеними електропідігрівачами 7 і закривають кришкою 2 зі штампом 3. Кришка 2 фіксується захоплювачами 11. Потім з допомогою вентиля 19 і трубопроводу 18 з вакуум-камери 4 і основної ємності для насичування 20 відкачують повітря, після чого включають вібратор 12 і в пневмокамеру 14 через штуцер 15 подають стисле повітря, забезпечуючи вертикальне переміщення вібростола 5 для формування суміші. Закінчив формування сухої обезповітряної суміші, вібратор 12 включають і в додаткову ємність 6 з допомогою трубопровода 25 із ємності 20 з включеними електронагрівачами 21 і розміщеної за рамками вакуум-камери 4 подають розплавлену або розріджену до стану рідини хімічну речовину і воду або нагрітий водний розчин хімічної речовини (речовин). Ця операція здійснюється в результаті різниць тисків, яка має місце при з'єднанні основної ємності 20 з атмосферою при допомозі крана 17. Після цього в вакуум-камеру впускають повітря з допомогою того же крана 17 і трубопроводу 16 і через 10-120 с насичу вальну рідину видаляють по трубопроводу 25 в основну ємність 20, створюючи різницю тиску за рахунок вакууму в ємності 20 з допомогою крана 19. Включають вібратор 12. Через 1-2 хв. повторного вібрування вібратор 12 виключають, з пневмокамери 14 випускають стисле повітря, знімають захоплювачі 11 і кришку 2. Потім подачею стислого повітря в пневмокамеру 14 віброплощадку 5 з ємністю 6, формою 8 і виробом і насадкою 9 підіймають, насадку видаляють, а форму з відформованим виробом направляють на подальшу технологічну операцію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Установка для формування полімербетонних виробів, що містить вакуум-камеру з пневмоприводом переміщення штампа, вібратор низькочастотних коливань, камеру для формування виробу і запірно-роздавальну арматуру, яка відрізняється тим, що містить розміщену на еластичних прокладках кришку, яка закривається, вакуум-камеру з перфорованим штампом, в якій закріплена на віброплощадці додаткова ємність для насичування у вигляді масляної ванни з електронагрівачами і форма з перфорованою насадкою, кришка забезпечена герметизуючим замком і захоплювачами, для вертикального переміщення віброплощадки з вібратором передбачений пневмопривід з пневмокамерою, а стисле повітря в систему подається через штуцер воздухопровід з запірно-роздавальною арматурою у вигляді пробкового крана, вакуумування системи забезпечується трубопроводом і пробковим краном, основна ємність для насичування з масляною ванною і електропідігрівачами герметично закрита кришкою з пристроєм для її завантаження, запобіжним клапаном і трубопроводом. 2 UA 87668 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
