Захисний протиударний чохол для приладів

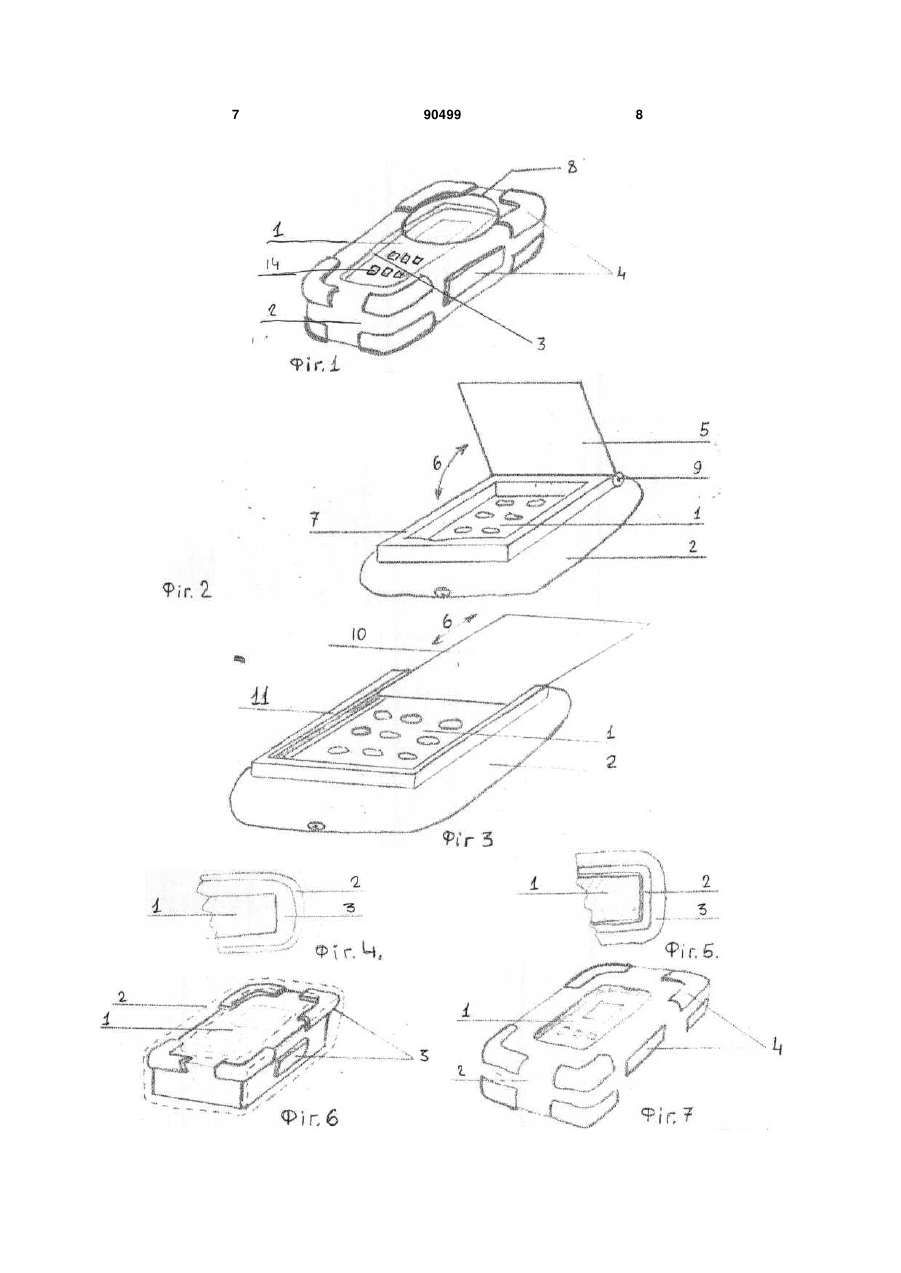

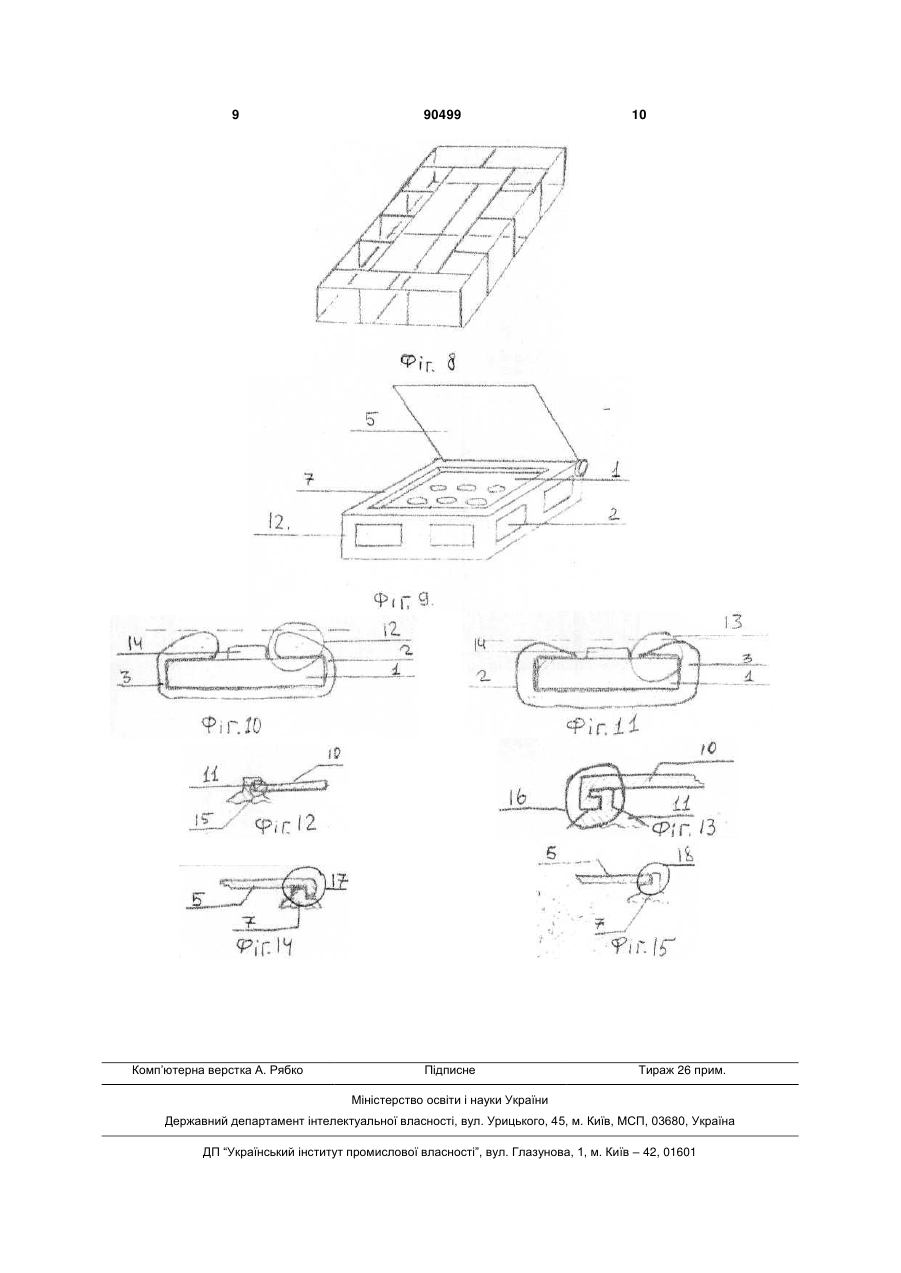

1. Захисний протиударний чохол для приладів, що містить корпус, який прикріплений до утримувача, що має кришку, захисну протиударну вставку, яка розміщена по внутрішній поверхні C2 2 (19) 1 3 Андрій Олександрович, яке являє собою чохолутримувач мобільного телефону, який складається з корпусу, клапана та спеціального зворотного механізму, що дозволяє швидко користуватися приладом, але не є засобом розробленим для захисту від зовнішніх чинників. Його недоліком також є недостатня жорсткість корпусу чохла та відсутність спеціальних елементів, які б пом'якшували дію зовнішніх чинників. «Спосіб виготовлення багатошарових чохлів» патент на винахід України UA №77099 С2; видано 16.10.2006 Кузьминський С.В.,при якому викроюють складові деталі з основного матеріалу та підкладки до них, встановлюють прокладки між основним матеріалом та підкладкою у бокових стінках, з'єднують основний матеріал деталей з підкладкою, формують готовий виріб за допомогою з’єднання складових деталей... Недоліком цього винаходу є недостатня жорсткість чохла, порівняна складність в виготовленні, відсутність багатьох важливих елементів захисту від зовнішніх чинників, а головний і принциповий неможливість користуватися приладом не виймаючи його з чохла, тобто не. достатня функціональність. Суть винаходу: Задачею винаходу є створення такої конструкції чохла, яка б: - максимально унеможливлювала дію зовнішніх чинників на прилади; - забезпечувала більш тривалий термін роботи приладів; - давала можливість користуватися приладом не виймаючи його з чохла. Поставлена задача вирішується тим, що до чохла, який складається з корпусу (пеналу) у формі паралелепіпеду або будь-якій іншій формі додається каркас (основа) корпусу, кришка, утримувач, захисна плівка, захисні смуги і вставка (вкладиш) (надалі «вставка», «амортизуючий матеріал»). Конструкція чохла може являти собою різноманітні комбінації з матеріалів, вставки, корпусу, каркаса, кришки, захисних смуг і захисної плівки. Чохол може підходити як для всіх видів і розмірів приладів (універсальний), так і виготовлятися під конкретні прилади, їх розміри та особливості Корпус чохла, каркас, кришка, утримувач і захисні смуги можуть виготовлятись з будь-якого відповідаючого меті існуючого або щойно винайденого матеріала (наприклад: шкіра, пластмаса, метал, пластик тощо), і відповідати або ні за формою і розмірами захищуваному приладу. Корпус або його основа також може повністю або частково огортати прилад, щільно або не щільно прилягати до нього, бути довільної форми та товщини. В корпусі вирізаються отвори для доступу до інструментів приладу. Каркас корпусу може виготовлятися в вигляді сітчастого або монолітного паралелепіпеда або іншої довільної потрібної форми з більш жорстких матеріалів (метал, полімери) ніж сам корпус (якщо він виготовлений з наприклад зі шкіри) і слугувати його основою збільшуючи міцність корпусу. Каркас може бути з'єднаним з корпусом будь-яким спосо 90499 4 бом (наприклад приклеюватись) або не з'єднуватись. Каркас може розташовуватись всередині корпусу чохла, (по площині внутрішніх поверхонь) або ззовні (по площині зовнішніх поверхонь). При розташуванні каркасу всередині корпус огортає його по поверхні. При розташуванні каркасу ззовні він огортає корпус по поверхні. Кришка розташовується на поверхні корпуса і кріпиться за допомогою утримувача, який приєднується до корпусу або каркасу будь-яким способом (наприклад приклеюється), або є монолітним з ним. Кришка може бути відкидна, висувна або знімна. Висувна кришка може кріпитися в утримувачі за допомогою пазів, в яких вона може рухатися вперед-назад по площині. Відкидна кришка може кріпитися до утримувача за допомогою шпильок, вісі, шарнірів тощо, на яких вона рухається радіально. Знімна кришка може вільно зніматися і кріпитися за допомогою пазів, окремих кріплень тощо. Кришка і утримувач можуть виготовлятися з будь-яких відповідних матеріалів. Захисна плівка огортає (покриває) чохол по поверхні і може бути пилевологонепроникною та/або вогнетривкою, прозорою або напівпрозорою і виготовлятись з відповідних матеріалів. Захисні смуги являють собою смуги з відповідного до потреби більш жорсткого або більш пружного матеріалу і кріпляться до поверхні корпусу чохла або каркасу, розташовуючись на боках, ребрах, кутах, площинах. Вставка може бути закріплена або вільна і знаходитись між внутрішніми стінками чохла або каркаса і корпусом прилада. Вставка також може розміщуватись ззовні корпусу чохла або каркаса (огортати його). Вставка також може бути зйомкою (не закріпленою), довільної форми та товщини, частково або повністю закривати (огортати) прилад, щільно або не щільно до нього притискатись (огортати). Вставка може бути вироблена з будьякого існуючого або щойно винайденого відповідаючого меті пружного, еластичного, монолітного або пористого амортизуючого матеріалу (наприклад: пориста гума, каучук, поролон, вата, І пінопласт тощо) модуль пружності якого менший за модуль пружності виробу, що захищається. Всі деталі конструкції чохла можуть виготовлятися окремо і потім збиратися в потрібній конфігурації. Технічний результат досягається завдяки особливостям конструкції, пружності і міцності чохла, який амортизує, відбиває удари, тиск, інші зовнішні фактори. При натисканні, ударі, струсі їх сила рівномірно розподіляється по всій площині корпусу і масі чохла та прилада, завдяки чому в значній мірі зменшується вірогідність їх пошкодження. Чохол «відбиває» та/або пом'якшує удари завдяки пружності вставки, жорсткості інших елементів конструкції. Захисна плівка захищає прилад від попадання на нього рідин, пилу тощо. На доданих до опису кресленнях показані деякі варіанти винаходу, проте зрозуміло, що вони не вичерпують всіх можливих його варіантів та модифікацій. Фіг.1 - загальний вид чохла. 5 Фіг.2 - загальний вид чохла з відкидною кришкою. Фіг.3 - загальний вид чохла з висувною кришкою. Фіг.4 - вид чохла в розрізі з вставкою між приладом і корпусом чохла. Фіг.5 - вид чохла в розрізі з вставкою поверх чохла. Фіг.6 - вид чохла з розміщеними всередині його вставками у вигляді смуг. Фіг.7 - загальний вид чохла з розміщеними на ньому захисними смугами. Фіг.8 - загальний вигляд сітчастого каркаса. Фіг.9 - загальний вид сітчастого каркаса розташованого по поверхні чохла. Фіг.10 - вид чохла в розрізі з потовщенням біля інструментів прилада. Фіг.11 - вид чохла в розрізі з потоншенням біля інструментів прилада. Фіг.12 - вид з’єднання висувної кришки з утримувачем в розрізі. Фіг.13 - вид з’єднання висувної кришки з утримувачем в розрізі. Фіг.1 показує принципову схему чохла де 1 прилад розміщений в чохлі, який фіксується або обмежується вставкою 3, яка завдяки своїй пружності захищає його від струсів, ударів тощо. Корпус 2 чохла вироблений з більш твердого матеріалу ніж вставка, який в свою чергу захищає прилад і вставку від зовнішніх чинників. Також показан отвір 8 в чохлі, який дає змогу користуватися приладом не виймаючи його із чохла. Крізь цей отвір прилад може вставлятися в чохол. Додаткові захисні смуги (4), які слугують додатковим засобом захисту. Фіг.2 показує загальний вигляд чохла з відкидною кришкою 5, напрямки її руху 6 стосовно приладу 1. Корпус чохла 2 на якому кріпиться утримувач 7 до якого кріпиться відкидна кришка 5 за допомогою вісі 9. Фіг.3 показує загальний вигляд чохла з висувною кришкою 10, напрямки її руху 6 стосовно приладу 1 та утримувач з пазами 11, який міститься на чохлі 2. Фіг.4 показує принципову схему розміщення вставки 3 між приладом 1 та корпусом чохла 2.у розрізі. Фіг.5 показує принципову схему розміщення вставки 3 поверх корпуса чохла 2 та прилада 1 у розрізі. Фіг.6 показує схему розміщення вставок 3 у вигляді смуг між корпусом чохла 2 і приладом 1. Фіг.7 показує розміщення захисних смуг 4 на корпусі чохла 2. 90499 6 Фіг.8 показує загальний вигляд сітчастого каркаса. Фіг.9 показує загальний вигляд чохла 2 з розміщеним по його поверхні сітчастим каркасом 12. Фіг.10 показує вид чохла в розрізі з потовщенням 12 біля інструменту 14. Фіг.11 показує вид чохла в розрізі з потоншенням 13 біля інструменту 14. Фіг.12 та 13 показують можливі види з’єднання 15; 16 висувної кришки 10 з утримувачем 11. Фіг.14 та 15 показують можливі види з’єднання 17; 18 відкидної кришки 5 з утримувачем 7. Фіг.1 Прилад 1 вставляється та/або закріпляється в чохол, вставка 3 стаціонарно або довільно охвачує його, слугуючи одночасно з корпусом чохла 2, каркасом Фіг.8, кришкою 5; 10, та захисною плівкою захистом приладу від зовнішніх чинників. Чохол завдяки жорсткості корпусу 2, пружності вставки 3 амортизує удари, струси тощо, розподіляючи їх силу по всій поверхні і масі конструкції. Каркас (Фіг.8) є додатковим засобом захисту прилада 1 і може слугувати основою для корпуса 2 і вставки 3 вироблених з більш м'яких матеріалів. Фіг.2 та 3. Відкидна кришка 5 Фіг.2; висувна кришка10 Фіг.3 слугує додатковим засобом захисту від випадкових впливів на інструменти приклада. Захисна плівка може не заважати роботі з приладом за рахунок достатньої прозорості й еластичності. Вона може повністю або частково покривати чохол. При натисканні на інструменти приладу 1 вона прогинається і дає змогу ними оперувати. За рахунок прозорості плівки інструменти є видимі. При попаданні на чохол рідини чи його зануренні в рідину, захисна плівка унеможливлює її проникнення всередину чохла та прилада1. Завдяки тому, що чохол може не повністю, а частково огортати прилад 1, або вирізаним в ньому отворам 8 (Фіг.1), забезпечується вільний доступ до засобів оперування 14 ним (кнопки, перемикачі тощо). В залежності від потреби, біля засобів оперування приладом 1 товщина чохла 4 може варіюватися від потовщення («утоплення» кнопок) до зведення її нанівець (Фіг.10; 11). Потовщення (Фіг.10) може слугувати додатковим засобом для запобігання випадковим впливам на засоби оперування приладом 1, зведення товщини чохла нанівець (Фіг.11) може слугувати для більш вільного доступу до них. Здійснити винахід можливо шляхом доповнення в існуючі технології виготовлення чохлів вставки, каркасу, захисної плівки, кришки, підбором відповідних матеріалів за їх властивостями для кожного окремого виду чохлів для приладів. 7 90499 8 9 Комп’ютерна верстка А. Рябко 90499 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
