Система безрамного скління

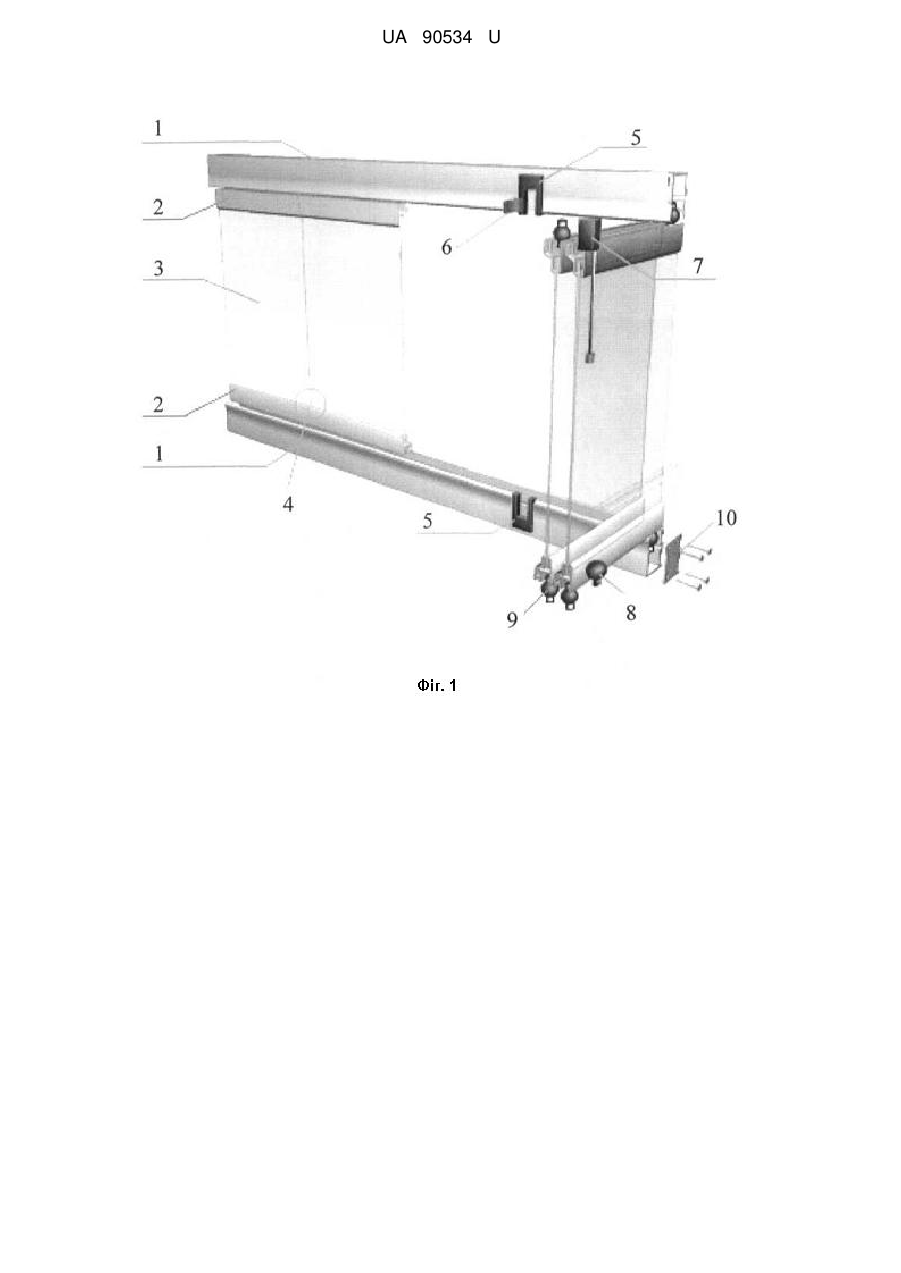

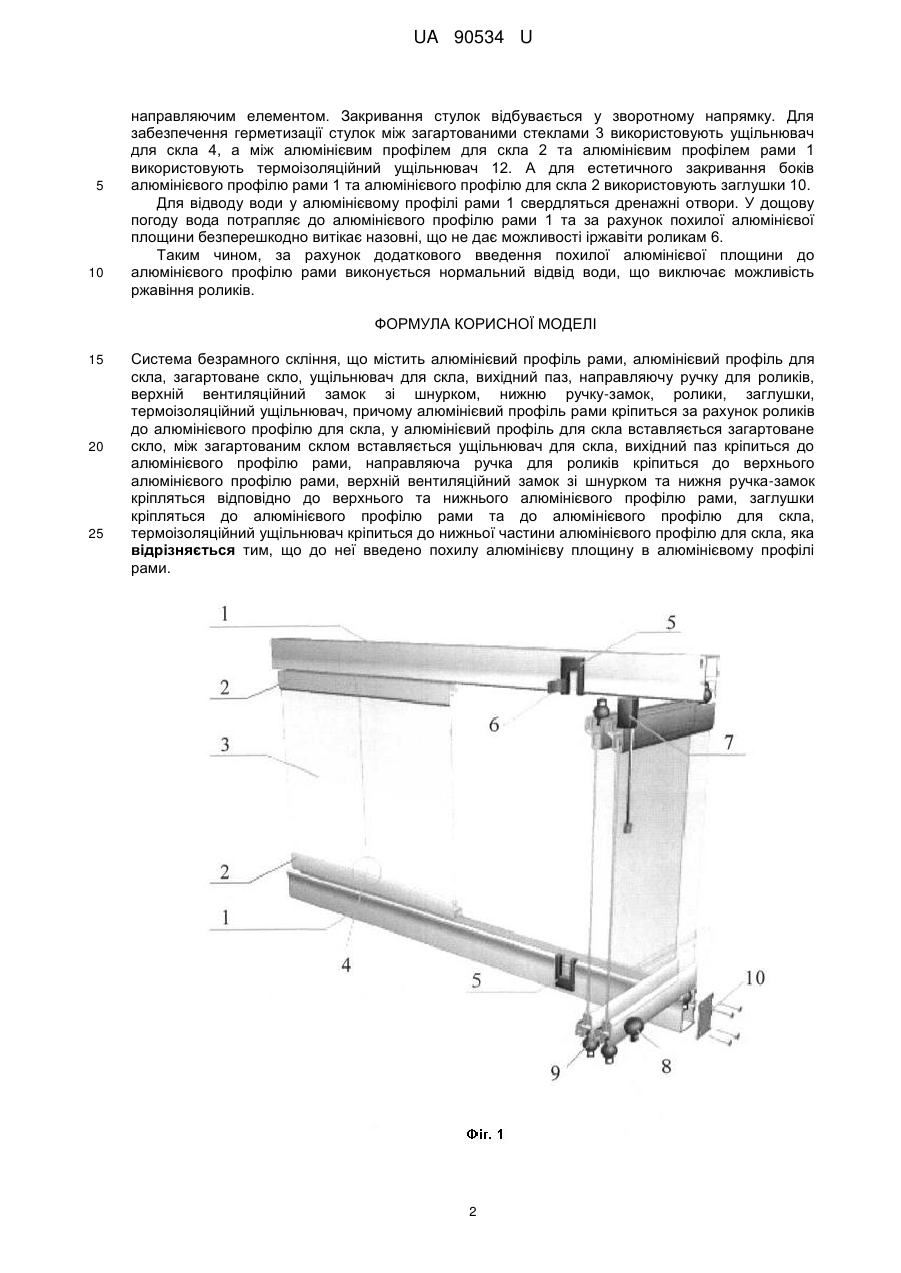

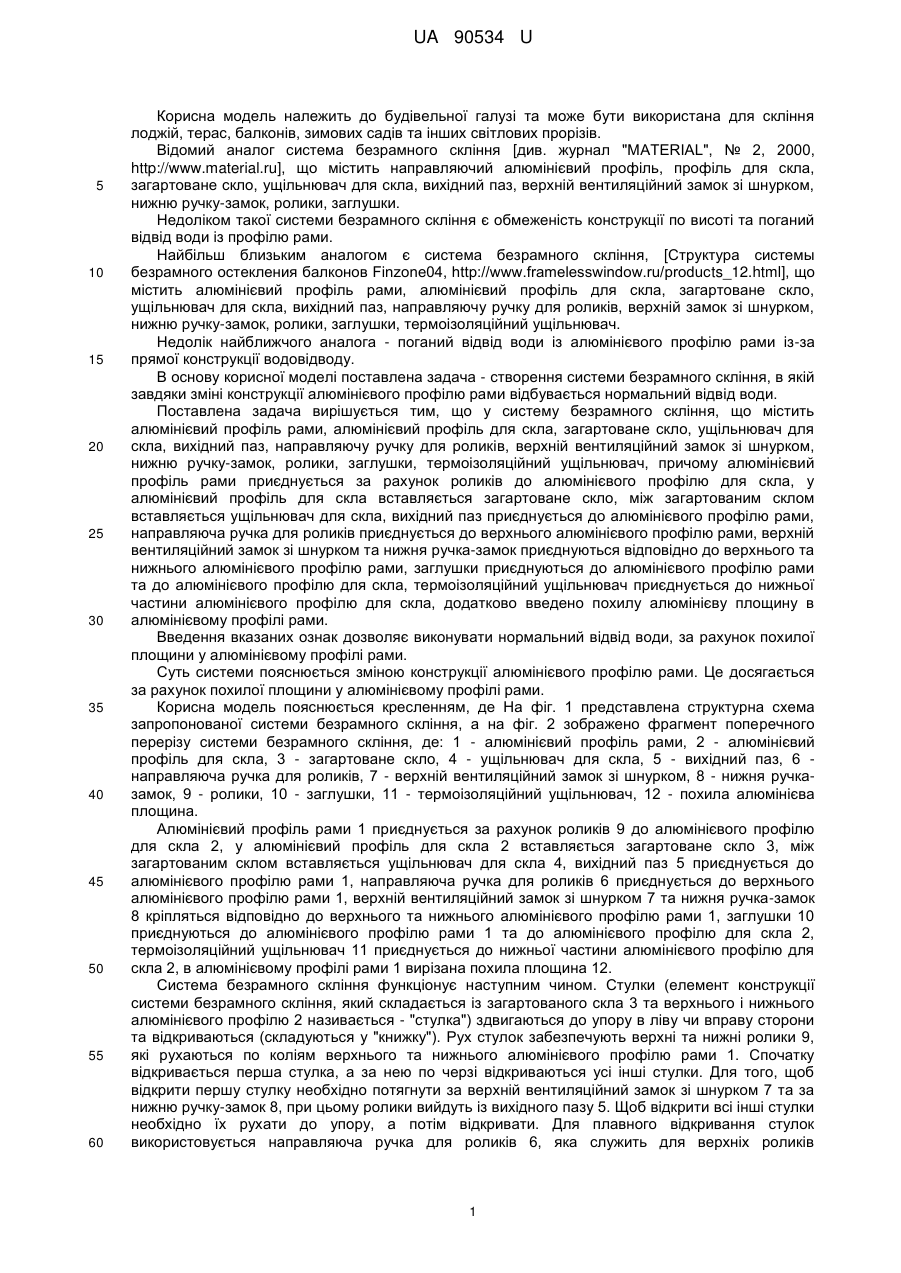

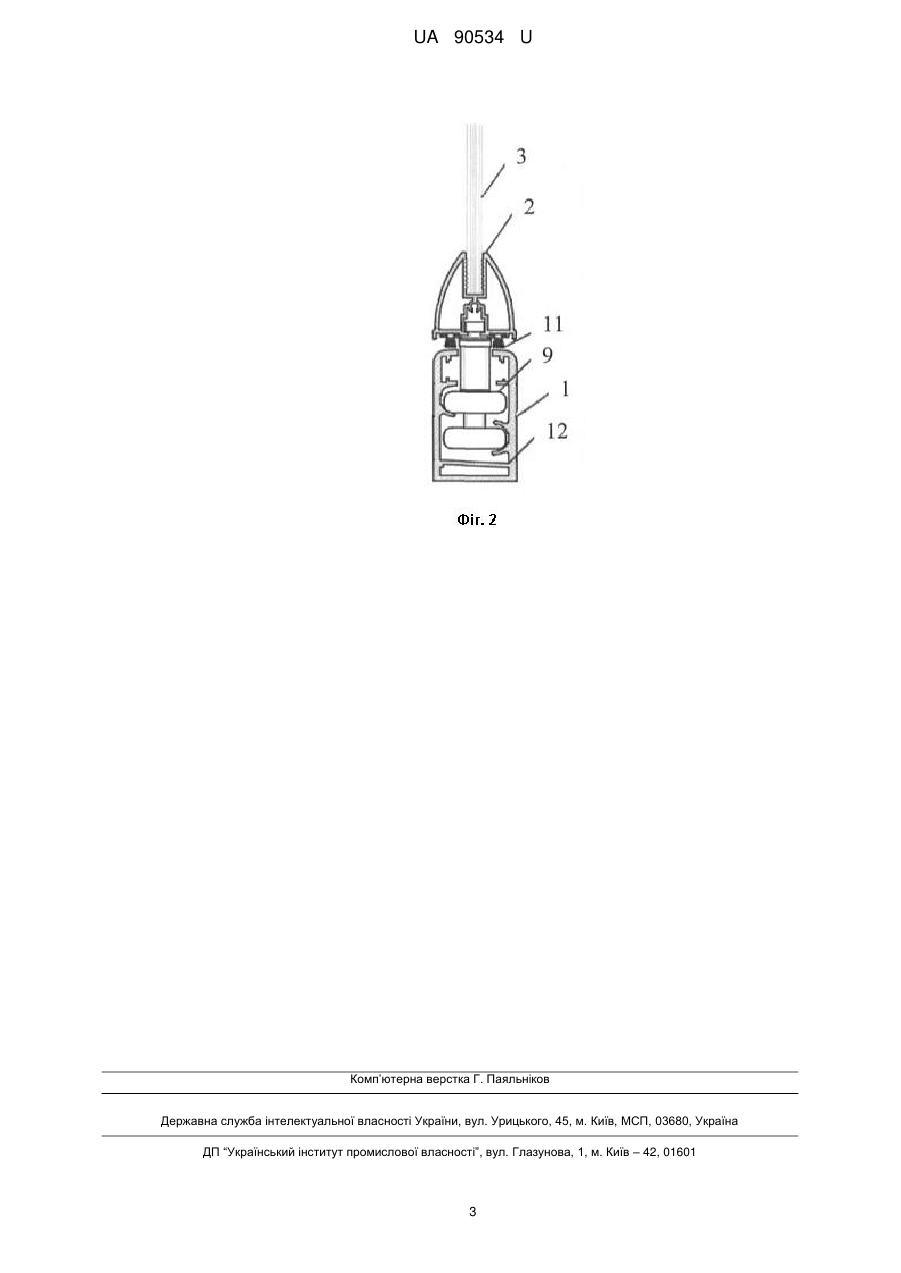

Реферат: Система безрамного скління містить алюмінієвий профіль рами, алюмінієвий профіль для скла, загартоване скло, ущільнювач для скла, вихідний паз, направляючу ручку для роликів, верхній вентиляційний замок зі шнурком, нижню ручку-замок, ролики, заглушки, термоізоляційний ущільнювач, причому алюмінієвий профіль рами кріпиться за рахунок роликів до алюмінієвого профілю для скла, у алюмінієвий профіль для скла вставляється загартоване скло, між загартованим склом вставляється ущільнювач для скла, вихідний паз кріпиться до алюмінієвого профілю рами, направляюча ручка для роликів кріпиться до верхнього алюмінієвого профілю рами, верхній вентиляційний замок зі шнурком та нижня ручка-замок кріпляться відповідно до верхнього та нижнього алюмінієвого профілю рами, заглушки кріпляться до алюмінієвого профілю рами та до алюмінієвого профілю для скла, термоізоляційний ущільнювач кріпиться до нижньої частини алюмінієвого профілю для скла. Додатково введено похилу алюмінієву площину в алюмінієвому профілі рами. UA 90534 U (54) СИСТЕМА БЕЗРАМНОГО СКЛІННЯ UA 90534 U UA 90534 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі та може бути використана для скління лоджій, терас, балконів, зимових садів та інших світлових прорізів. Відомий аналог система безрамного скління [див. журнал "MATERIAL", № 2, 2000, http://www.material.ru], що містить направляючий алюмінієвий профіль, профіль для скла, загартоване скло, ущільнювач для скла, вихідний паз, верхній вентиляційний замок зі шнурком, нижню ручку-замок, ролики, заглушки. Недоліком такої системи безрамного скління є обмеженість конструкції по висоті та поганий відвід води із профілю рами. Найбільш близьким аналогом є система безрамного скління, [Структура системы безрамного остекления балконов Finzone04, http://www.framelesswindow.ru/products_12.html], що містить алюмінієвий профіль рами, алюмінієвий профіль для скла, загартоване скло, ущільнювач для скла, вихідний паз, направляючу ручку для роликів, верхній замок зі шнурком, нижню ручку-замок, ролики, заглушки, термоізоляційний ущільнювач. Недолік найближчого аналога - поганий відвід води із алюмінієвого профілю рами із-за прямої конструкції водовідводу. В основу корисної моделі поставлена задача - створення системи безрамного скління, в якій завдяки зміні конструкції алюмінієвого профілю рами відбувається нормальний відвід води. Поставлена задача вирішується тим, що у систему безрамного скління, що містить алюмінієвий профіль рами, алюмінієвий профіль для скла, загартоване скло, ущільнювач для скла, вихідний паз, направляючу ручку для роликів, верхній вентиляційний замок зі шнурком, нижню ручку-замок, ролики, заглушки, термоізоляційний ущільнювач, причому алюмінієвий профіль рами приєднується за рахунок роликів до алюмінієвого профілю для скла, у алюмінієвий профіль для скла вставляється загартоване скло, між загартованим склом вставляється ущільнювач для скла, вихідний паз приєднується до алюмінієвого профілю рами, направляюча ручка для роликів приєднується до верхнього алюмінієвого профілю рами, верхній вентиляційний замок зі шнурком та нижня ручка-замок приєднуються відповідно до верхнього та нижнього алюмінієвого профілю рами, заглушки приєднуються до алюмінієвого профілю рами та до алюмінієвого профілю для скла, термоізоляційний ущільнювач приєднується до нижньої частини алюмінієвого профілю для скла, додатково введено похилу алюмінієву площину в алюмінієвому профілі рами. Введення вказаних ознак дозволяє виконувати нормальний відвід води, за рахунок похилої площини у алюмінієвому профілі рами. Суть системи пояснюється зміною конструкції алюмінієвого профілю рами. Це досягається за рахунок похилої площини у алюмінієвому профілі рами. Корисна модель пояснюється кресленням, де На фіг. 1 представлена структурна схема запропонованої системи безрамного скління, а на фіг. 2 зображено фрагмент поперечного перерізу системи безрамного скління, де: 1 - алюмінієвий профіль рами, 2 - алюмінієвий профіль для скла, 3 - загартоване скло, 4 - ущільнювач для скла, 5 - вихідний паз, 6 направляюча ручка для роликів, 7 - верхній вентиляційний замок зі шнурком, 8 - нижня ручказамок, 9 - ролики, 10 - заглушки, 11 - термоізоляційний ущільнювач, 12 - похила алюмінієва площина. Алюмінієвий профіль рами 1 приєднується за рахунок роликів 9 до алюмінієвого профілю для скла 2, у алюмінієвий профіль для скла 2 вставляється загартоване скло 3, між загартованим склом вставляється ущільнювач для скла 4, вихідний паз 5 приєднується до алюмінієвого профілю рами 1, направляюча ручка для роликів 6 приєднується до верхнього алюмінієвого профілю рами 1, верхній вентиляційний замок зі шнурком 7 та нижня ручка-замок 8 кріпляться відповідно до верхнього та нижнього алюмінієвого профілю рами 1, заглушки 10 приєднуються до алюмінієвого профілю рами 1 та до алюмінієвого профілю для скла 2, термоізоляційний ущільнювач 11 приєднується до нижньої частини алюмінієвого профілю для скла 2, в алюмінієвому профілі рами 1 вирізана похила площина 12. Система безрамного скління функціонує наступним чином. Стулки (елемент конструкції системи безрамного скління, який складається із загартованого скла 3 та верхнього і нижнього алюмінієвого профілю 2 називається - "стулка") здвигаються до упору в ліву чи вправу сторони та відкриваються (складуються у "книжку"). Рух стулок забезпечують верхні та нижні ролики 9, які рухаються по коліям верхнього та нижнього алюмінієвого профілю рами 1. Спочатку відкривається перша стулка, а за нею по черзі відкриваються усі інші стулки. Для того, щоб відкрити першу стулку необхідно потягнути за верхній вентиляційний замок зі шнурком 7 та за нижню ручку-замок 8, при цьому ролики вийдуть із вихідного пазу 5. Щоб відкрити всі інші стулки необхідно їх рухати до упору, а потім відкривати. Для плавного відкривання стулок використовується направляюча ручка для роликів 6, яка служить для верхніх роликів 1 UA 90534 U 5 10 направляючим елементом. Закривання стулок відбувається у зворотному напрямку. Для забезпечення герметизації стулок між загартованими стеклами 3 використовують ущільнювач для скла 4, а між алюмінієвим профілем для скла 2 та алюмінієвим профілем рами 1 використовують термоізоляційний ущільнювач 12. А для естетичного закривання боків алюмінієвого профілю рами 1 та алюмінієвого профілю для скла 2 використовують заглушки 10. Для відводу води у алюмінієвому профілі рами 1 свердляться дренажні отвори. У дощову погоду вода потрапляє до алюмінієвого профілю рами 1 та за рахунок похилої алюмінієвої площини безперешкодно витікає назовні, що не дає можливості іржавіти роликам 6. Таким чином, за рахунок додаткового введення похилої алюмінієвої площини до алюмінієвого профілю рами виконується нормальний відвід води, що виключає можливість ржавіння роликів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Система безрамного скління, що містить алюмінієвий профіль рами, алюмінієвий профіль для скла, загартоване скло, ущільнювач для скла, вихідний паз, направляючу ручку для роликів, верхній вентиляційний замок зі шнурком, нижню ручку-замок, ролики, заглушки, термоізоляційний ущільнювач, причому алюмінієвий профіль рами кріпиться за рахунок роликів до алюмінієвого профілю для скла, у алюмінієвий профіль для скла вставляється загартоване скло, між загартованим склом вставляється ущільнювач для скла, вихідний паз кріпиться до алюмінієвого профілю рами, направляюча ручка для роликів кріпиться до верхнього алюмінієвого профілю рами, верхній вентиляційний замок зі шнурком та нижня ручка-замок кріпляться відповідно до верхнього та нижнього алюмінієвого профілю рами, заглушки кріпляться до алюмінієвого профілю рами та до алюмінієвого профілю для скла, термоізоляційний ущільнювач кріпиться до нижньої частини алюмінієвого профілю для скла, яка відрізняється тим, що до неї введено похилу алюмінієву площину в алюмінієвому профілі рами. 2 UA 90534 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
