Спосіб безрамного фасадного скління з використанням склопакетів зі світлопрозорою несучою дистанцією

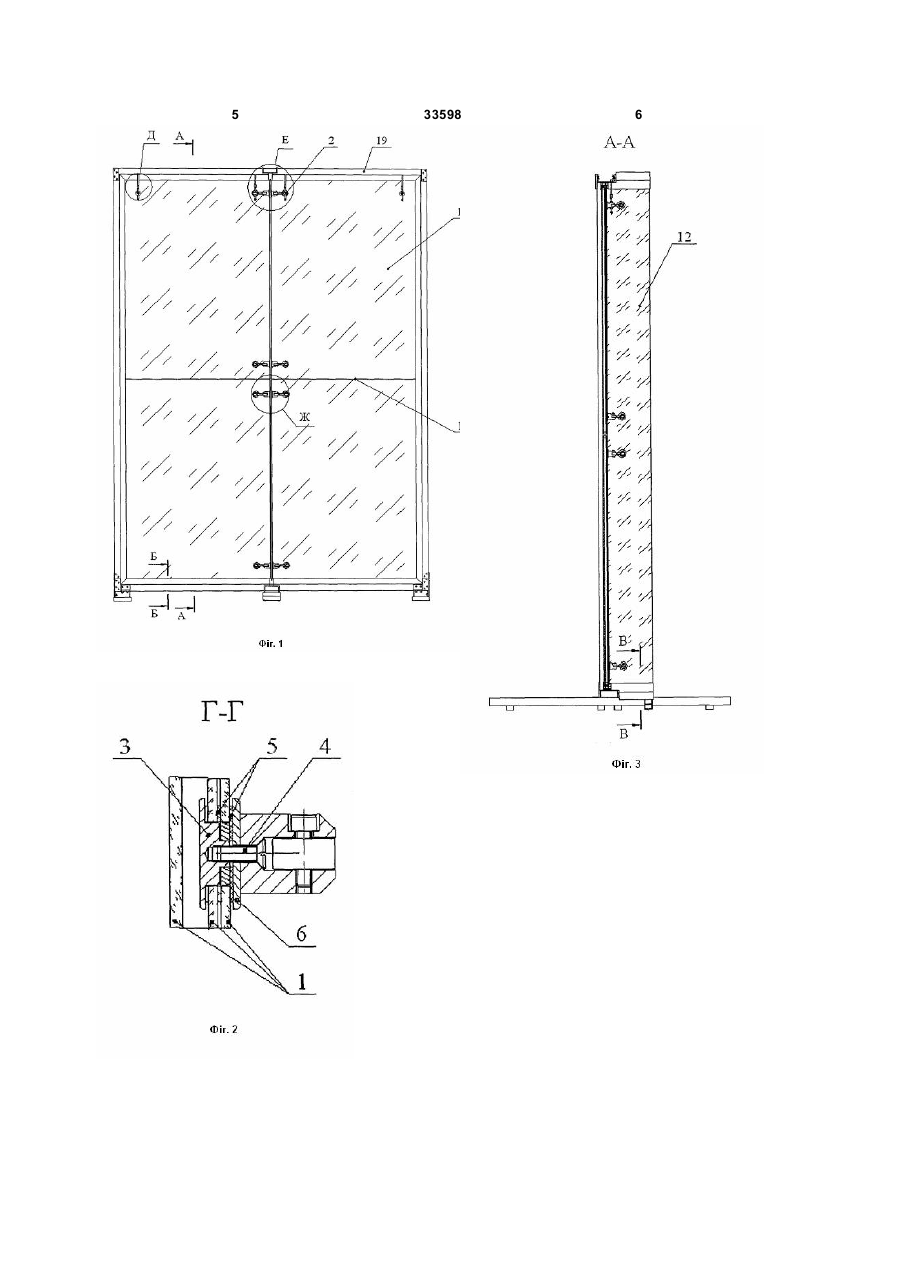

1. Спосіб безрамного фасадного скління з використанням склопакетів зі світлопрозорою несучою дистанцією, який відрізняється тим, що по кутах двох внутрішніх листів склопакета на відстані від краю не менше, ніж дві товщини скла, висвердлюють отвори, в яких жорстко закріплюють несучі втулки з глухими центральними різьбовими отворами, між склом та втулками встановлюють пластикові шайби, до закріплених у склопакет вту 3 33598 4 рами, між склом та втулками встановлюють пласрозташованого склопакету, надійно забезпечує тикові шайби, до закріплених у склопакет втулок за кріплення склопакетів зі світлопрозорою несучою допомогою гвинтів та шайб з пластиковими продистанцією при облицюванні фасаду споруди, викладками закріплюють вилки, які через систему користовуючи при цьому неметалоємні деталі у маятників та різьбових стрижнів з гайками перевідповідній системі. дають зусилля від вітрового навантаження на вилСуть запропонованої корисної моделі наведеки, які з'єднані гвинтами з скляним ребром жорстна на кресленні. кості за допомогою шайб з прокладками, при Фіг.1 - загальний вигляд монтування склопакецьому краї склопакетів, які прилягають до меж тів за допомогою системи підвісів зі світлопрозомонтажного прорізу закріплюють до алюмінієвого рою несучою дистанцією при безрамному фасадпрофілю штапиком за допомогою гумових ущільному осклінні споруди. нювачів, а в щілини між склопакетами за допомоФіг.2 - переріз Фіг.4 по Г-Г. гою прозорого силікону вклеюють еластичні проФіг.3 - переріз Фіг.1 по А-А. зорі пластикові трубки. Фіг.4 - з'єднання склопакетів між собою при Скляне ребро жорсткості являє собою трибезрамному фасадному осклінні споруди (Ж) та плекс з закаленого скла, що закріплений зверху та з'єднання центральних склопакетів між собою та знизу монтажного прорізу за допомогою симетричприєднання їх до споруди у верхній частині (Е). ного алюмінієвого профілю, штапиків та гумових Фіг.5 - переріз Фіг.1 по Б-Б. ущільнювачів. Фіг.6 - переріз Фіг.3 по В-В. Запропонований спосіб дозволяє використоДля реалізації способу безрамного фасадного вувати склопакети зі світлопрозорою несучою дисскління з використанням склопакетів зі світлопротанцією не тільки як елемент естетичного фасадзорою несучою дистанцією, що заявляється, по ного облицювання споруди, а також як кутах двох внутрішніх листів склопакету 1 на відконструкційний матеріал для відокремлення внутстані від краю не менше ніж дві товщини скла вирішньої частини споруди від зовнішнього середосвердлюють отвори 2, в яких жорстко закріплюють вища, не використовуючи при цьому традиційні несучі втулки 3 з глухими центральними різьбовиматеріли цеглу, бетон тощо. ми отворами 4, між склом та втулками встановлюВідповідно такий спосіб скорочує час будівниють пластикові шайби 5, до закріплених у склопацтва та значно зменшує його собівартість. кет втулок 3 за допомогою гвинтів та шайб 6 з Застосування у безрамному фасадному оскпластиковими прокладками закріплюють вилки 7, лінні двох, трьох, а за необхідності і більше закаякі через систему маятників 8 та різьбових стрижляних листів стекол у склопакетах зі світлопрозонів 9 з гайками передають зусилля від вітрового рою несучою дистанцією, дозволяє надійно навантаження на вилки 10, які з'єднані гвинтами захищати приміщення від негативного впливу шу11 з скляним ребром жорсткості 12 за допомогою му зовнішнього середовища, а також підтримувати шайб 13 з прокладками 14, при цьому краї склопавсередині необхідний рівень вологості, температукетів, які прилягають до меж монтажного прорізу ри тощо. закріплюють до алюмінієвого профілю 15 штапиВикористання у безрамному фасадному оскком 16 за допомогою гумових ущільнювачів 17, а в лінні малої кількості неметалоємних деталей дощілини між склопакетами за допомогою прозорого зволяє значно скоротити час і відповідно спростисилікону вклеюють еластичні прозорі пластикові ти сам спосіб монтування склопакетів зі трубки 18. світлопрозорою несучою дистанцією, що призвоСкляне ребро жорсткості 12 являє собою тридить до значного зменшення вцілому собівартості плекс з закаленого скла, що закріплений зверху та проведення монтажних робіт. знизу монтажного прорізу за допомогою симетричСистема маятників та підвісів, яка передає зуного алюмінієвого профілю 20, штапиків 21 та гусилля від вітрового навантаження на вилку поруч мових ущільнювачів 22. 5 33598 6 7 Комп’ютерна верстка Г. Паяльніков 33598 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
