Номер патенту: 90929

Опубліковано: 10.06.2014

Автор: Калюжний Валерій Вілінович

Завантажити PDF файл.

Формула / Реферат

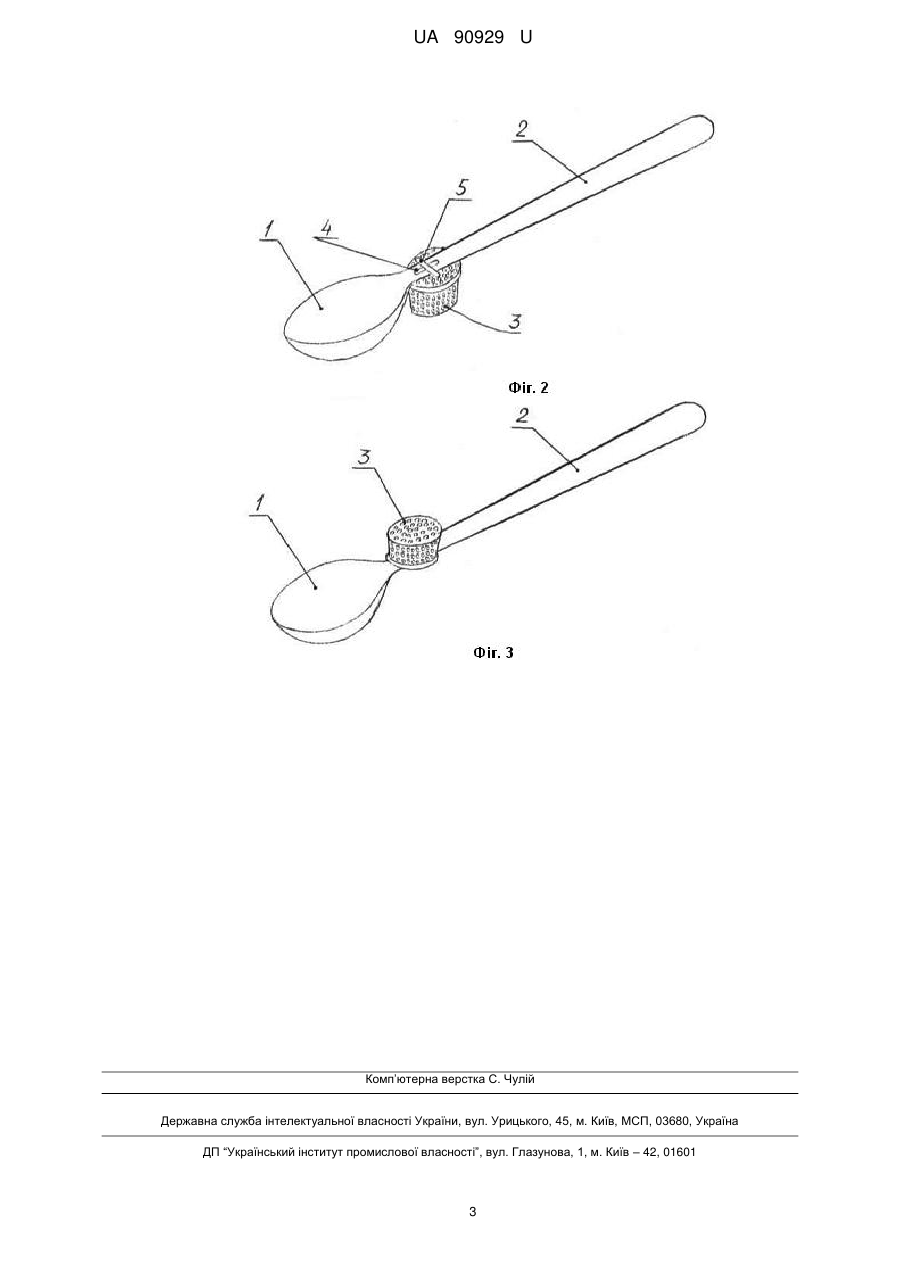

Розбірна ложка для приготування напоїв, яка містить черпачок та ручку, між якими розташований циліндричний перфорований контейнер, заповнений розчинними харчовими продуктами, наприклад кавою та цукром, а також вказаний контейнер розташований з тильної сторони ложки, яка відрізняється тим, що контейнер виконаний знімним, для чого в ручці ложки виконаний поздовжній проріз, а контейнер на денці зовні має Т-подібний виступ, який входить у проріз ручки.

Текст

Реферат: UA 90929 U UA 90929 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості, зокрема до пакувальної тари для речовин, і може бути використана як ложка для зберігання, заварювання, перемішування, приготування напоїв та споживання страв. Відомий засіб для одноразового приготування чаю, виконаний у вигляді пакетика прямокутної форми, виготовленого з фільтрувального паперу та заповненого подрібненим чайним листям. До однієї зі сторін пакетика прикріплена нитка з ярличком [див. упаковку чаю чорного байхового Upton Yellow Label Tea в пакетиках для разового заварювання. Виробник: ТОВ "Юнілевер Русь" або див. сайт компанії Lipton: www.lipton.ua]. Основним недоліком відомого пакетика є обмеженість функціонально-технічних можливостей, оскільки за допомогою гнучкої нитки неможливо пакетику у чашці задати обертального руху. До того ж, щоб додати до чаю, наприклад, цукру, та розмішати його, споживач вимушений скористатися іншим столовим засобом - ложкою. Отже пакетик має певну незручність користування ним та повільність приготування напою. Найбільш близькою за своєю суттю та ефектом, що досягається, та яка приймається за прототип, є одноразова пластикова ложка для приготування напоїв, яка містить черпачок та ручку, між якими розташований циліндричний перфорований контейнер заповнений розчинними харчовими продуктами, наприклад, кавою та цукром, а також вказаний контейнер розташований з тильної сторони ложки та є невід'ємною частиною ручки [див. упаковку "Чайная Ложка" чаю чорного з бергамотом (12 ложок). Виробник: ФОП Полепкін Е.С. або див. пат. України на промисловий зразок № 22274 з класу 07-06 опублікований 26.09.2011 року в Бюл. № 18]. Основним суттєвим недоліком відомої ложки є обмеженість її функціонально-споживчих можливостей, а також незручність користування нею при вживанні твердих чи напіврідких страв. Наявність вказаного недоліку обумовлена двома факторами: неможливість відокремлення контейнера від ложки і також його розташування з тильної сторони ложки. Саме ці обставини ускладнюють користування ложкою під час вживання їжі з тарілки. Адже контейнер ложки буде першим впиратися в тарілку, ніж черпачок, а отже, неможливо такою ложкою дійти до дна тарілки. До того ж, на контейнер будуть чіплятися шматочки їжі, що малоприємно та, погодимося, неестетично. Отже куштувати такою ложкою не зручно. В основу корисної моделі поставлено задачу розширення функціональних можливостей та споживчих властивостей ложки для приготування напоїв за рахунок можливості у разі потреби відділення контейнера від ложки шляхом виконання його знімним. Рішення поставленої задачі досягається тим, що ложка для приготування напоїв, яка містить черпачок та ручку, між якими розташований циліндричний перфорований контейнер заповнений розчинними харчовими продуктами, наприклад, кавою та цукром, а також вказаний контейнер розташований з тильної сторони ложки, згідно пропозиції, контейнер виконаний знімним, для чого в ручці ложки виконаний поздовжній проріз, а контейнер на денці зовні має Тподібний виступ, який входить у проріз ручки. Завдяки виконанню контейнера знімним, ложка набуває нових властивостей - стає розбірною. Нею зручно готувати напої, коли контейнер закріплений на ручці, а коли треба скористатися ложкою для вживання продуктів з тарілки, після приготування напою, знімають контейнер, що дозволяє перетворити ложку у звичайну, звичну для споживача. Отже, сукупність суттєвих ознак, які отримані завдяки внесенню відповідних змін у конструкцію ложки, дозволяє отримати певний технічний результат, сформульований у постановці задачі. Подальша суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - запропонована ложка для приготування напоїв у розібраному стані, вигляд в плані; фіг. 2 - те ж саме, у зібраному стані, контейнер ззаду черпачка; фіг. 3 - те ж саме, у зібраному стані, контейнер спереду черпачка. Запропонована розбірна ложка для приготування напоїв містить черпачок 1 та ручку 2, між якими розташований циліндричний перфорований контейнер 3, який заповнюють харчовими розчинними продуктами (для заповнення контейнера 3 продуктами, він, зазвичай, має знімну кришку чи пробку - не показані через загальновідомість конструкцій). В ручці 2 ложки виконаний поздовжній проріз 4 (отвір, паз), а контейнер 3 на донці зовні має Т-подібний виступ 5, довжина горизонтальної частини якого дорівнюється довжині прорізу 4, а висота вертикальної частини товщині ручки 2. Проріз 3 разом з виступом 5 утворюють замкове з'єднання - достатньо Тподібний виступ 5 вставити у проріз 4 та провернути контейнер 3 щоб горизонтальна частина виступу 5 опинилася перпендикулярно прорізу 4, і контейнер 3 зафіксований на ручці 2. Завдяки застосуванню замкового механізму найпростішої конструкції, контейнер виявляється знімним. Запропоновану розбірну ложку для приготування напоїв використовують в такий спосіб. 1 UA 90929 U 5 10 15 20 25 30 35 Спочатку відкривають кришку (пробку) контейнера 3 та заповнюють його вибраними сипкими або розчинними харчовими продуктами, наприклад, чаєм та цукром. Далі контейнер 3 зачиняють, його Т-подібний виступ 5 вставляють у проріз 4 ручки 2 та провертають контейнер 3 таким чином, щоб зафіксувати його у ручці 2 ложки. Потім ложку, тримаючи за верхній кінець ручки 2, опускають у склянку (чашку, ємність) з окропом і починають обертати її за колом. При цьому харчові продукти розчинюються та через перфоровані стінки контейнера 3 поступово вивільняються у рідину та таким чином відбувається приготування напою. Після наведення необхідної концентрації рідини у склянці, процедуру приготування напою завершують, а ложку виймають зі склянки. Повертаючи контейнер 3 до співпадання горизонтальної частини виступу 5 з прорізом 4, останній вільно відокремлюють від ручки 2, а ложку далі використовують за звичайним призначенням: для куштування їжі. При цьому контейнер 3 не заважатиме черпанню їжі з тарілки, оскільки його проста немає. Суттєва відмінність запропонованого технічного рішення, від раніше відомих, полягає в тому, що циліндричний контейнер ложки виконаний знімним та прикріплюється у разі потреби до ложки за допомогою найпростішого замкового механізму. Вказана відмінність дозволяє ложці одночасно виконувати функцію носія сипких продуктів та функцію звичайної ложки для зачерпування та куштування їжі з тарілки. Жодна з відомих ложок не може володіти вказаними відмінностями та перевагами, оскільки в їх конструкціях відсутня сукупність суттєвих ознак, притаманних запропонованому технічному рішенню. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення (подвійність) функціональних можливостей за рахунок того, що ложка виконана розбірною завдяки виконанню контейнера знімним. До соціальних переваг запропонованого технічного рішення, у порівнянні з використанням прототипу, можна віднести підвищення зручності користування такою ложкою під час чаювання та куштування нею харчових продуктів з тарілок. Економічно-споживчий ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують через привабливості товару такої групи, а отже, збільшення обсягу продажів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Розбірна ложка для приготування напоїв, яка містить черпачок та ручку, між якими розташований циліндричний перфорований контейнер, заповнений розчинними харчовими продуктами, наприклад кавою та цукром, а також вказаний контейнер розташований з тильної сторони ложки, яка відрізняється тим, що контейнер виконаний знімним, для чого в ручці ложки виконаний поздовжній проріз, а контейнер на денці зовні має Т-подібний виступ, який входить у проріз ручки. 2 UA 90929 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Kaliuzhnyi Valerii Vilinovych

Автори російською

Калюжный Валерий Вилинович

МПК / Мітки

МПК: B65B 29/00

Мітки: напоїв, приготування, ложка, розбірна
