Пристрій для вирізування бокових отворів в циліндричних деталях

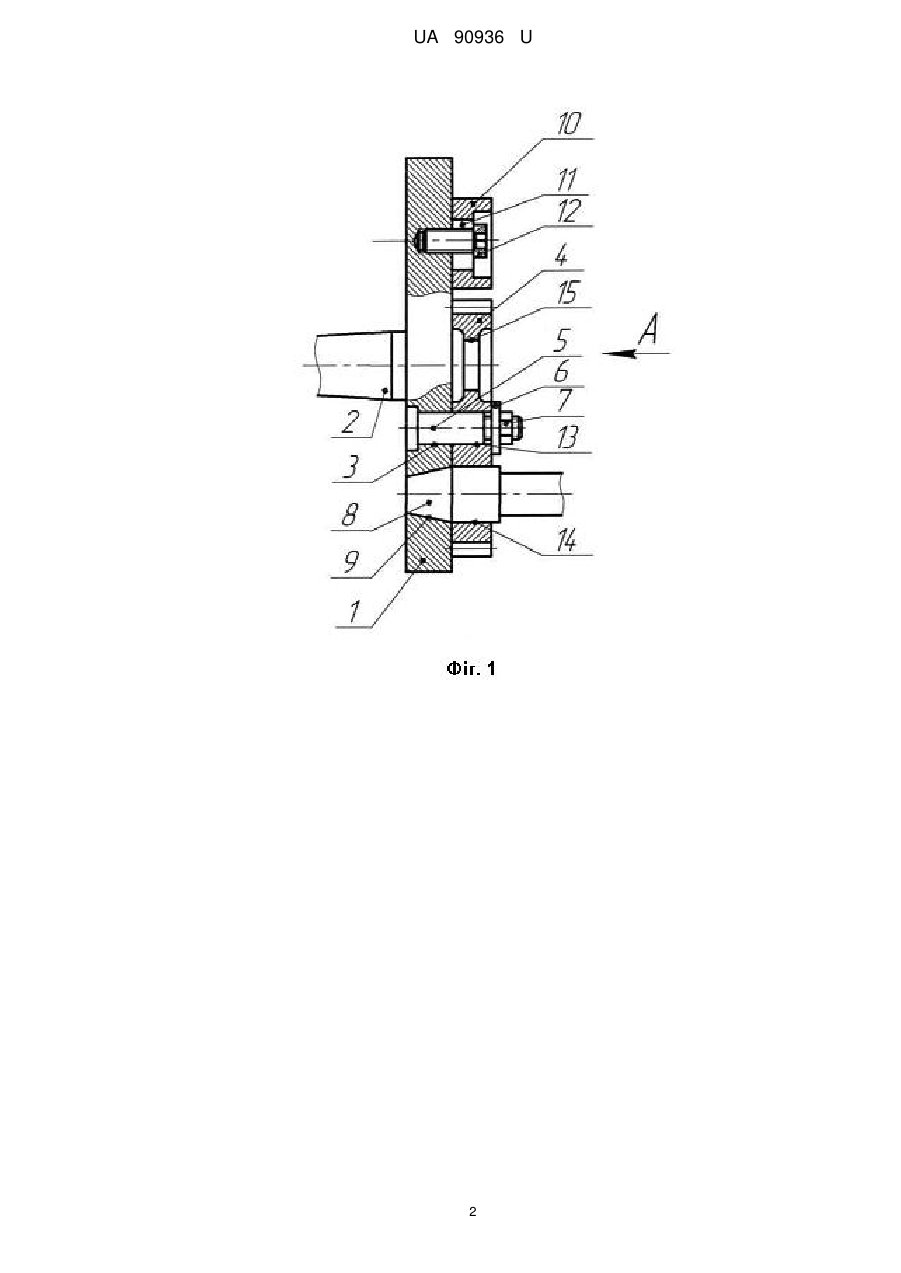

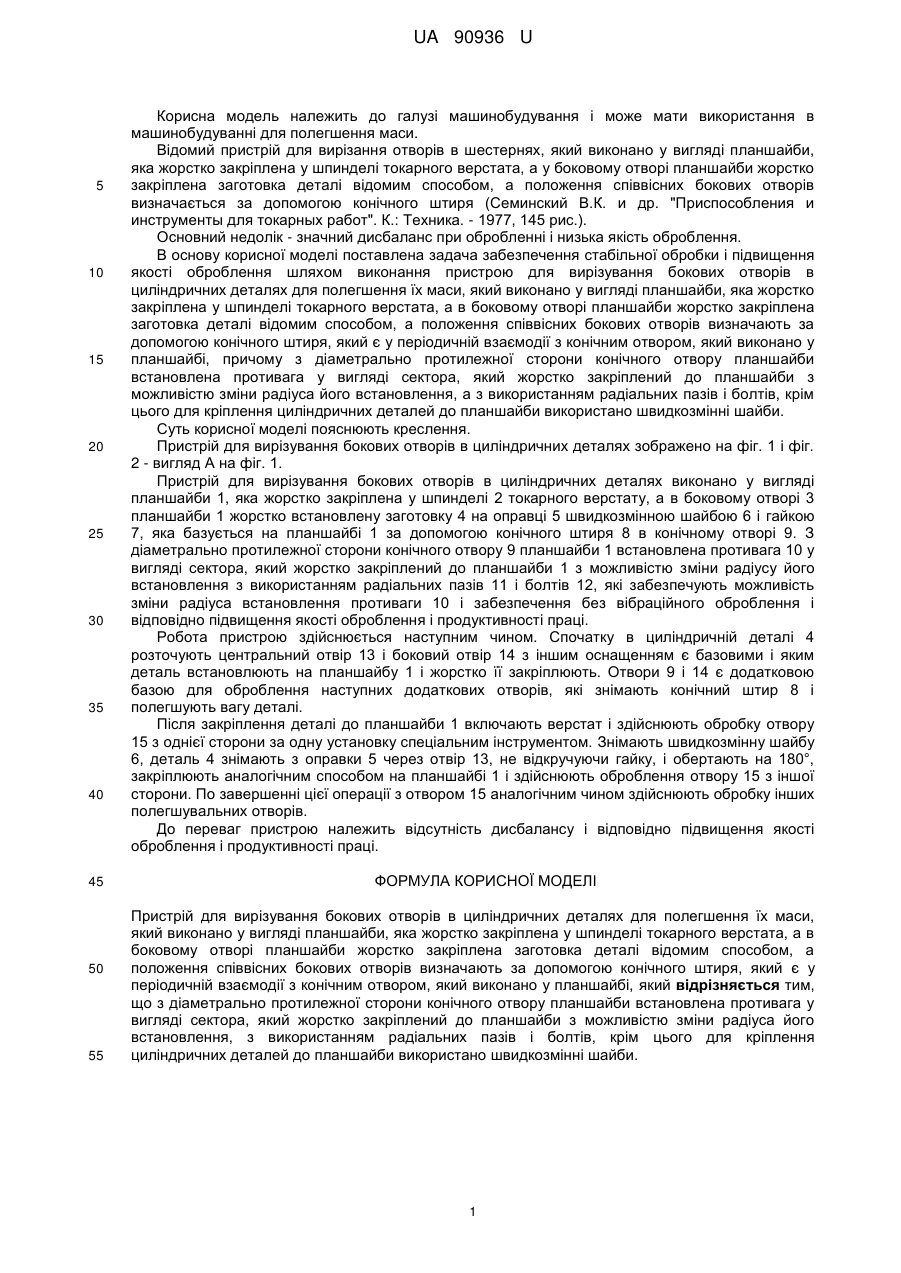

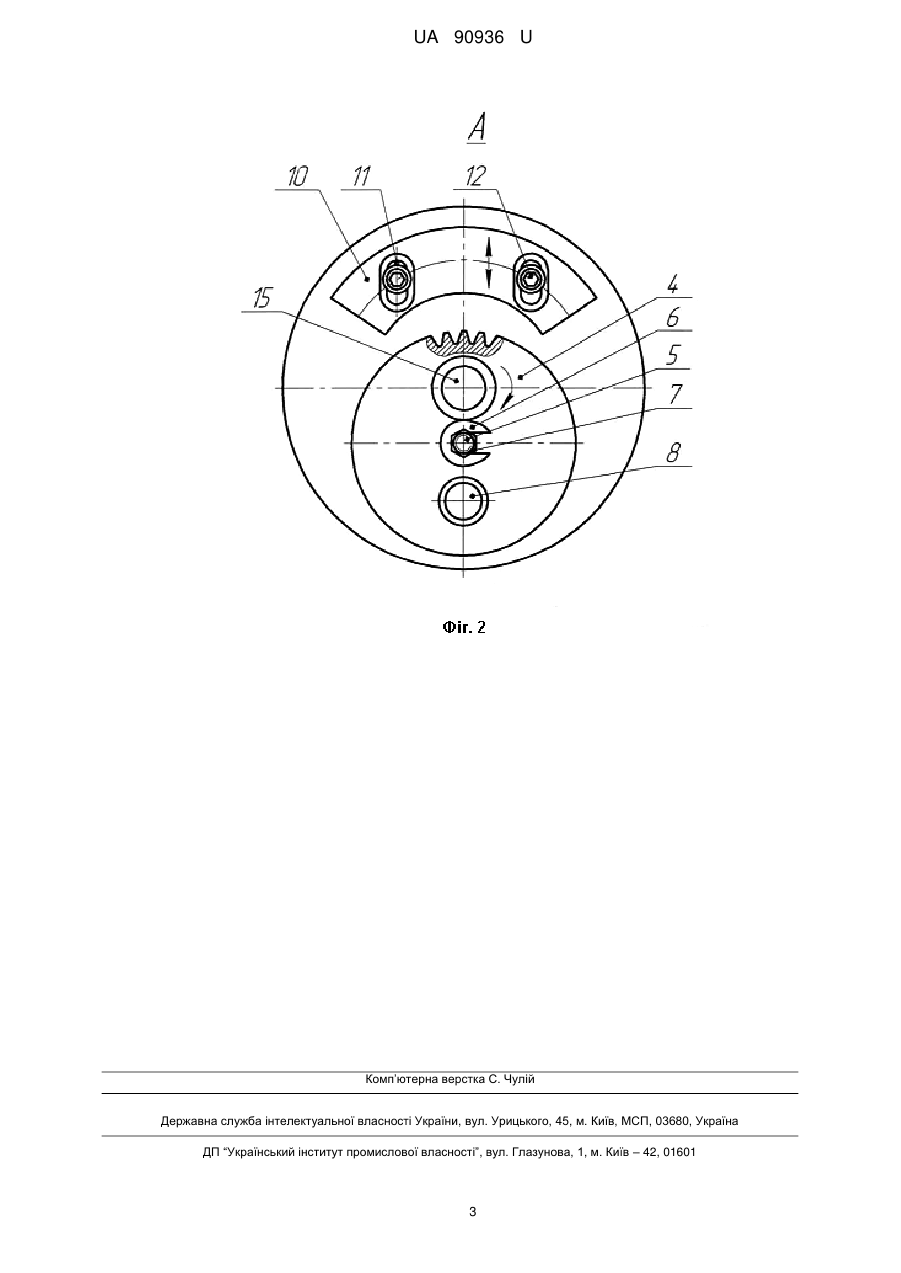

Реферат: Пристрій для вирізування бокових отворів в циліндричних деталях для полегшення їх маси. Пристрій виконано у вигляді планшайби, яка жорстко закріплена у шпинделі токарного верстату, а в боковому отворі планшайби жорстко закріплена заготовка деталі відомим способом. Положення співвісних бокових отворів визначають за допомогою конічного штиря, який є у періодичній взаємодії з конічним отвором, який виконано у планшайбі. З діаметральнопротилежної сторони конічного отвору планшайби встановлена противага у вигляді сектора, який жорстко закріплений до планшайби з можливістю зміни радіуса його встановлення, а з використанням радіальних пазів і болтів. Для кріплення циліндричних деталей до планшайби використано швидкозмінні шайби. UA 90936 U (12) UA 90936 U UA 90936 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може мати використання в машинобудуванні для полегшення маси. Відомий пристрій для вирізання отворів в шестернях, який виконано у вигляді планшайби, яка жорстко закріплена у шпинделі токарного верстата, а у боковому отворі планшайби жорстко закріплена заготовка деталі відомим способом, а положення співвісних бокових отворів визначається за допомогою конічного штиря (Семинский В.К. и др. "Приспособления и инструменты для токарных работ". К.: Техника. - 1977, 145 рис.). Основний недолік - значний дисбаланс при обробленні і низька якість оброблення. В основу корисної моделі поставлена задача забезпечення стабільної обробки і підвищення якості оброблення шляхом виконання пристрою для вирізування бокових отворів в циліндричних деталях для полегшення їх маси, який виконано у вигляді планшайби, яка жорстко закріплена у шпинделі токарного верстата, а в боковому отворі планшайби жорстко закріплена заготовка деталі відомим способом, а положення співвісних бокових отворів визначають за допомогою конічного штиря, який є у періодичній взаємодії з конічним отвором, який виконано у планшайбі, причому з діаметрально протилежної сторони конічного отвору планшайби встановлена противага у вигляді сектора, який жорстко закріплений до планшайби з можливістю зміни радіуса його встановлення, а з використанням радіальних пазів і болтів, крім цього для кріплення циліндричних деталей до планшайби використано швидкозмінні шайби. Суть корисної моделі пояснюють креслення. Пристрій для вирізування бокових отворів в циліндричних деталях зображено на фіг. 1 і фіг. 2 - вигляд А на фіг. 1. Пристрій для вирізування бокових отворів в циліндричних деталях виконано у вигляді планшайби 1, яка жорстко закріплена у шпинделі 2 токарного верстату, а в боковому отворі 3 планшайби 1 жорстко встановлену заготовку 4 на оправці 5 швидкозмінною шайбою 6 і гайкою 7, яка базується на планшайбі 1 за допомогою конічного штиря 8 в конічному отворі 9. З діаметрально протилежної сторони конічного отвору 9 планшайби 1 встановлена противага 10 у вигляді сектора, який жорстко закріплений до планшайби 1 з можливістю зміни радіусу його встановлення з використанням радіальних пазів 11 і болтів 12, які забезпечують можливість зміни радіуса встановлення противаги 10 і забезпечення без вібраційного оброблення і відповідно підвищення якості оброблення і продуктивності праці. Робота пристрою здійснюється наступним чином. Спочатку в циліндричній деталі 4 розточують центральний отвір 13 і боковий отвір 14 з іншим оснащенням є базовими і яким деталь встановлюють на планшайбу 1 і жорстко її закріплюють. Отвори 9 і 14 є додатковою базою для оброблення наступних додаткових отворів, які знімають конічний штир 8 і полегшують вагу деталі. Після закріплення деталі до планшайби 1 включають верстат і здійснюють обробку отвору 15 з однієї сторони за одну установку спеціальним інструментом. Знімають швидкозмінну шайбу 6, деталь 4 знімають з оправки 5 через отвір 13, не відкручуючи гайку, і обертають на 180°, закріплюють аналогічним способом на планшайбі 1 і здійснюють оброблення отвору 15 з іншої сторони. По завершенні цієї операції з отвором 15 аналогічним чином здійснюють обробку інших полегшувальних отворів. До переваг пристрою належить відсутність дисбалансу і відповідно підвищення якості оброблення і продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вирізування бокових отворів в циліндричних деталях для полегшення їх маси, який виконано у вигляді планшайби, яка жорстко закріплена у шпинделі токарного верстата, а в боковому отворі планшайби жорстко закріплена заготовка деталі відомим способом, а положення співвісних бокових отворів визначають за допомогою конічного штиря, який є у періодичній взаємодії з конічним отвором, який виконано у планшайбі, який відрізняється тим, що з діаметрально протилежної сторони конічного отвору планшайби встановлена противага у вигляді сектора, який жорстко закріплений до планшайби з можливістю зміни радіуса його встановлення, з використанням радіальних пазів і болтів, крім цього для кріплення циліндричних деталей до планшайби використано швидкозмінні шайби. 1 UA 90936 U 2 UA 90936 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
