Обладнання для розбирання унітарних пострілів

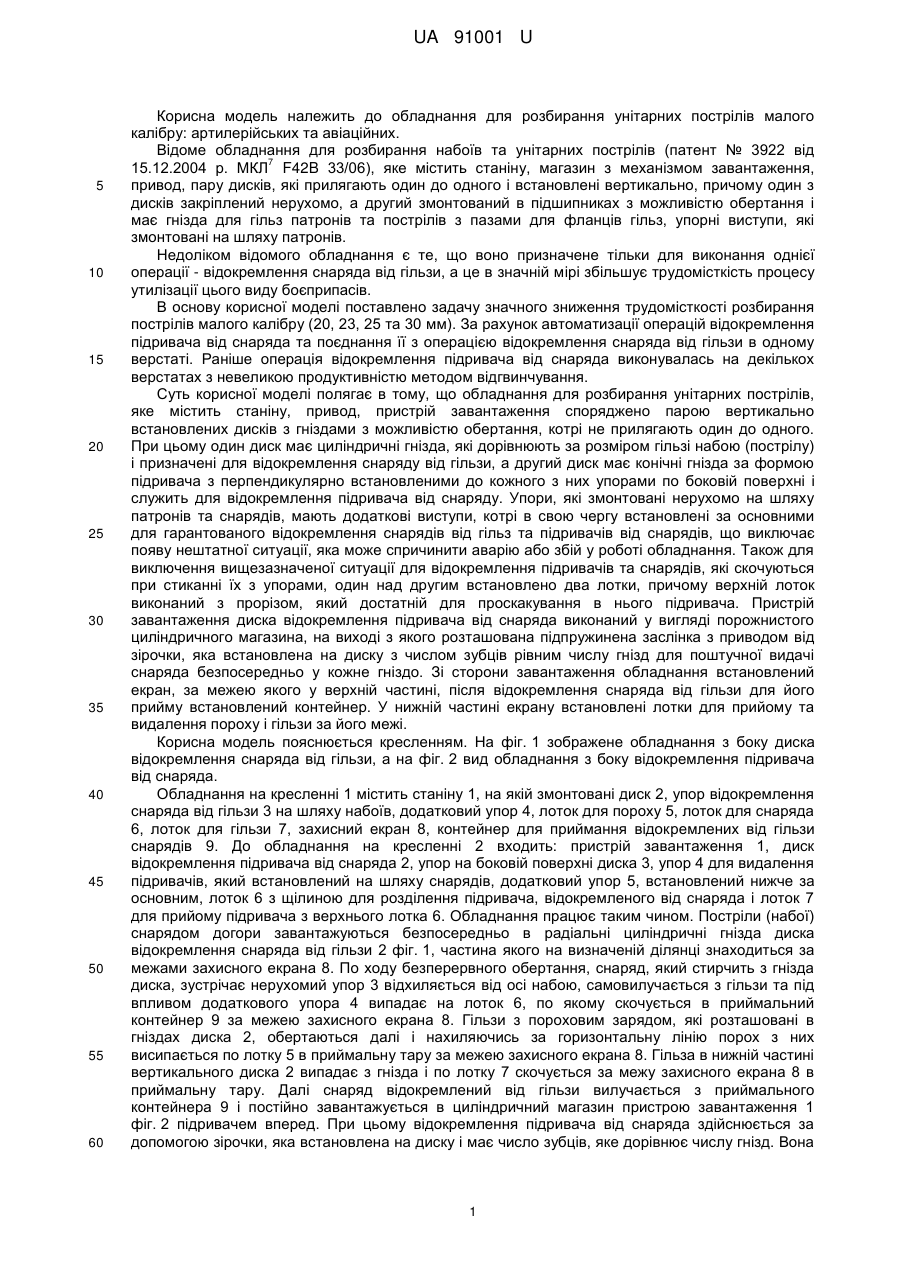

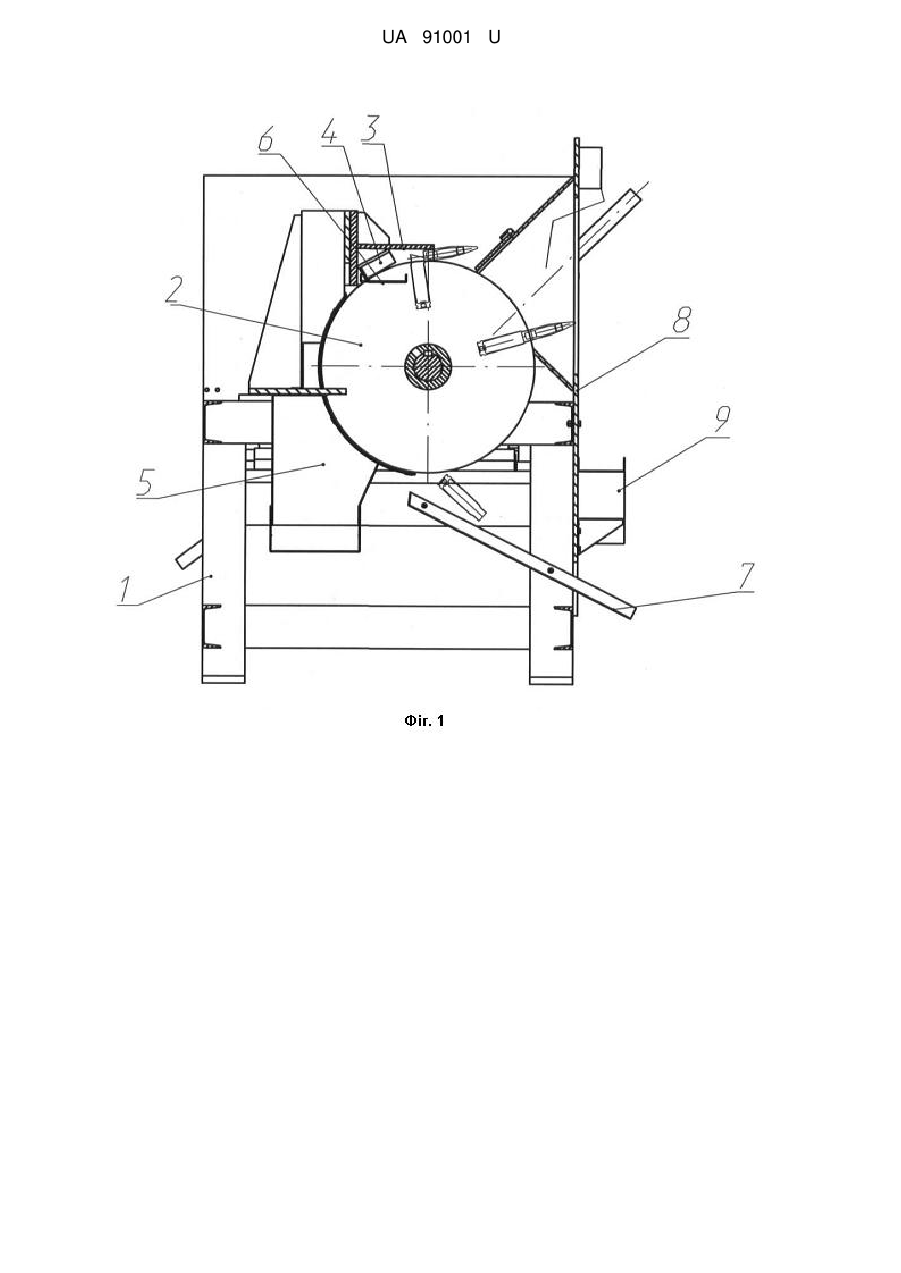

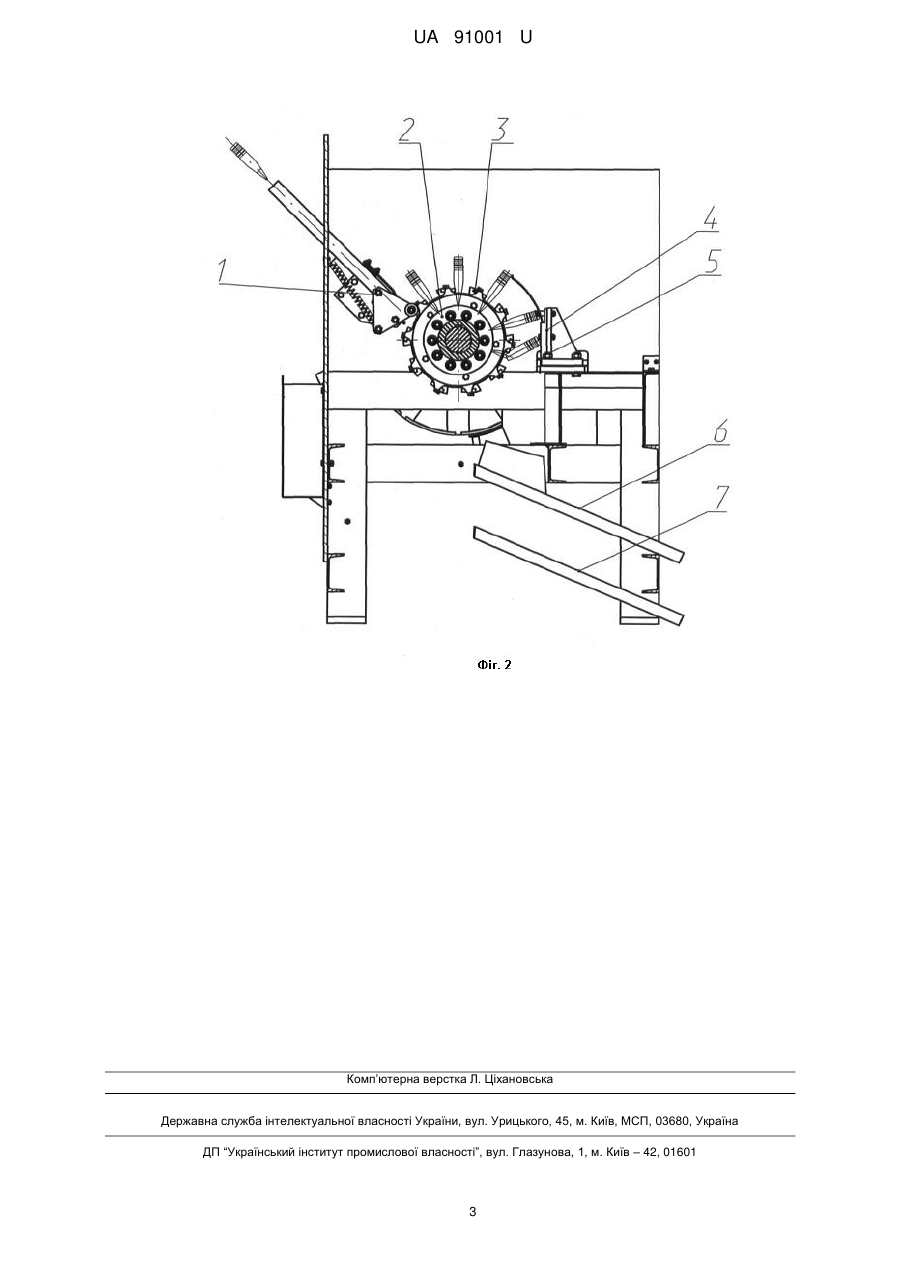

Реферат: Обладнання для розбирання унітарних пострілів містить станіну, привод, пристрій завантаження, пару вертикально встановлених дисків, що прилягають один до одного, причому один з дисків закріплений нерухомо, а другий змонтований у підшипниках з можливістю обертання і має гнізда для гільз патронів з пазами для фланців, а також упорний виступ змонтований нерухомо на шляху патронів. Диски не прилягають один до одного і обидва обертаються, причому диск відокремлення снаряда від гільзи має циліндричні гнізда, які дорівнюють розміру гільзи набою, а другий диск має конічні гнізда по формі підривача з встановленими у кожне з них упорами по боковій поверхні перпендикулярно осі гнізда. UA 91001 U (54) ОБЛАДНАННЯ ДЛЯ РОЗБИРАННЯ УНІТАРНИХ ПОСТРІЛІВ UA 91001 U UA 91001 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для розбирання унітарних пострілів малого калібру: артилерійських та авіаційних. Відоме обладнання для розбирання набоїв та унітарних пострілів (патент № 3922 від 7 15.12.2004 р. МКЛ F42B 33/06), яке містить станіну, магазин з механізмом завантаження, привод, пару дисків, які прилягають один до одного і встановлені вертикально, причому один з дисків закріплений нерухомо, а другий змонтований в підшипниках з можливістю обертання і має гнізда для гільз патронів та пострілів з пазами для фланців гільз, упорні виступи, які змонтовані на шляху патронів. Недоліком відомого обладнання є те, що воно призначене тільки для виконання однієї операції - відокремлення снаряда від гільзи, а це в значній мірі збільшує трудомісткість процесу утилізації цього виду боєприпасів. В основу корисної моделі поставлено задачу значного зниження трудомісткості розбирання пострілів малого калібру (20, 23, 25 та 30 мм). За рахунок автоматизації операцій відокремлення підривача від снаряда та поєднання її з операцією відокремлення снаряда від гільзи в одному верстаті. Раніше операція відокремлення підривача від снаряда виконувалась на декількох верстатах з невеликою продуктивністю методом відгвинчування. Суть корисної моделі полягає в тому, що обладнання для розбирання унітарних пострілів, яке містить станіну, привод, пристрій завантаження споряджено парою вертикально встановлених дисків з гніздами з можливістю обертання, котрі не прилягають один до одного. При цьому один диск має циліндричні гнізда, які дорівнюють за розміром гільзі набою (пострілу) і призначені для відокремлення снаряду від гільзи, а другий диск має конічні гнізда за формою підривача з перпендикулярно встановленими до кожного з них упорами по боковій поверхні і служить для відокремлення підривача від снаряду. Упори, які змонтовані нерухомо на шляху патронів та снарядів, мають додаткові виступи, котрі в свою чергу встановлені за основними для гарантованого відокремлення снарядів від гільз та підривачів від снарядів, що виключає появу нештатної ситуації, яка може спричинити аварію або збій у роботі обладнання. Також для виключення вищезазначеної ситуації для відокремлення підривачів та снарядів, які скочуються при стиканні їх з упорами, один над другим встановлено два лотки, причому верхній лоток виконаний з прорізом, який достатній для проскакування в нього підривача. Пристрій завантаження диска відокремлення підривача від снаряда виконаний у вигляді порожнистого циліндричного магазина, на виході з якого розташована підпружинена заслінка з приводом від зірочки, яка встановлена на диску з числом зубців рівним числу гнізд для поштучної видачі снаряда безпосередньо у кожне гніздо. Зі сторони завантаження обладнання встановлений екран, за межею якого у верхній частині, після відокремлення снаряда від гільзи для його прийму встановлений контейнер. У нижній частині екрану встановлені лотки для прийому та видалення пороху і гільзи за його межі. Корисна модель пояснюється кресленням. На фіг. 1 зображене обладнання з боку диска відокремлення снаряда від гільзи, а на фіг. 2 вид обладнання з боку відокремлення підривача від снаряда. Обладнання на кресленні 1 містить станіну 1, на якій змонтовані диск 2, упор відокремлення снаряда від гільзи 3 на шляху набоїв, додатковий упор 4, лоток для пороху 5, лоток для снаряда 6, лоток для гільзи 7, захисний екран 8, контейнер для приймання відокремлених від гільзи снарядів 9. До обладнання на кресленні 2 входить: пристрій завантаження 1, диск відокремлення підривача від снаряда 2, упор на боковій поверхні диска 3, упор 4 для видалення підривачів, який встановлений на шляху снарядів, додатковий упор 5, встановлений нижче за основним, лоток 6 з щілиною для розділення підривача, відокремленого від снаряда і лоток 7 для прийому підривача з верхнього лотка 6. Обладнання працює таким чином. Постріли (набої) снарядом догори завантажуються безпосередньо в радіальні циліндричні гнізда диска відокремлення снаряда від гільзи 2 фіг. 1, частина якого на визначеній ділянці знаходиться за межами захисного екрана 8. По ходу безперервного обертання, снаряд, який стирчить з гнізда диска, зустрічає нерухомий упор 3 відхиляється від осі набою, самовилучається з гільзи та під впливом додаткового упора 4 випадає на лоток 6, по якому скочується в приймальний контейнер 9 за межею захисного екрана 8. Гільзи з пороховим зарядом, які розташовані в гніздах диска 2, обертаються далі і нахиляючись за горизонтальну лінію порох з них висипається по лотку 5 в приймальну тару за межею захисного екрана 8. Гільза в нижній частині вертикального диска 2 випадає з гнізда і по лотку 7 скочується за межу захисного екрана 8 в приймальну тару. Далі снаряд відокремлений від гільзи вилучається з приймального контейнера 9 і постійно завантажується в циліндричний магазин пристрою завантаження 1 фіг. 2 підривачем вперед. При цьому відокремлення підривача від снаряда здійснюється за допомогою зірочки, яка встановлена на диску і має число зубців, яке дорівнює числу гнізд. Вона 1 UA 91001 U 5 10 15 20 25 впливає на підпружинену заслінку та видає поштучно снаряд безпосередньо в кожне конічне гніздо. При подальшому обертанні, коли донна частина снаряда упирається в нерухомий упор 4, а оживальна частина снаряда в упор 3 на диску 2 відбувається надламування корпусу снаряда і він відокремлюється від підривача. Для гарантованого відокремлювання підривача від снаряда останній ще раз по ходу руху упирається в додатковий упор 5, який висунений ближче до осі обертання диска. Випадають снаряд і підривач практично одночасно на лоток 6, де підривач потрапляє в щілину і по лотку 7 скочується в приймальну тару, а снаряд по лотку 6 потрапляє в свою приймальну тару. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Обладнання для розбирання унітарних пострілів, яке містить станіну, привод, пристрій завантаження, пару вертикально встановлених дисків, що прилягають один до одного, причому один з дисків закріплений нерухомо, а другий змонтований у підшипниках з можливістю обертання і має гнізда для гільз патронів з пазами для фланців, а також упорний виступ, змонтований нерухомо на шляху патронів, яке відрізняється тим, що диски не прилягають один до одного і обидва обертаються, причому диск відокремлення снаряда від гільзи має циліндричні гнізда, які дорівнюють розміру гільзи набою, а другий диск має конічні гнізда по формі підривача з встановленими у кожне з них упорами по боковій поверхні перпендикулярно осі гнізда. 2. Обладнання за п. 1, яке відрізняється тим, що упори змонтовані нерухомо на шляху патронів та снарядів мають додаткові виступи, які встановлені за основними, а два лотки, встановлені один над одним, причому верхній лоток виконаний з проріззю більше діаметра підривача і менше діаметра снаряда. 3. Обладнання за п. 1, яке відрізняється тим, що пристрій завантаження диска відокремлення підривача від снаряда виконаний у вигляді порожнистого циліндричного магазина, на виході з якого розташована підпружинена заслінка з приводом від зірочки, яка в свою чергу встановлена на диску та числом зубців рівним числу гнізд. 2 UA 91001 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
